Il documento analizza l'impatto del rumore e delle vibrazioni sul benessere umano, evidenziando la correlazione tra esposizione a rumore e ipoacusia, oltre a effetti extrauditivi su diversi apparati corporei. Viene discusso il sistema di misurazione dell'intensità e frequenza del rumore, nonché le strategie per la riduzione del rischio, tra cui la silenziazione delle sorgenti e l'uso di barriere fonoisolanti. Infine, si descrivono gli effetti delle vibrazioni sul corpo umano e i valori limite di esposizione ai quali ci si riferisce nella legislazione vigente.
Fse 09d - rumore
- 1. Impatto rumore e agenti fisici

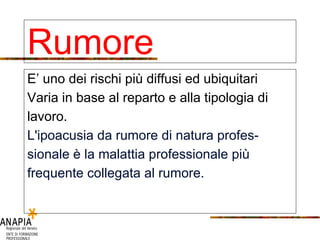

- 2. Rumore E’ uno dei rischi più diffusi ed ubiquitari Varia in base al reparto e alla tipologia di lavoro. L'ipoacusia da rumore di natura profes- sionale è la malattia professionale più frequente collegata al rumore.

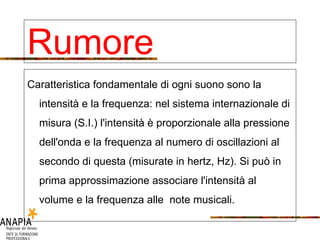

- 3. Caratteristica fondamentale di ogni suono sono la intensità e la frequenza: nel sistema internazionale di misura (S.I.) l'intensità è proporzionale alla pressione dell'onda e la frequenza al numero di oscillazioni al secondo di questa (misurate in hertz, Hz). Si può in prima approssimazione associare l'intensità al volume e la frequenza alle note musicali. Rumore
- 4. Il nostro orecchio può percepire suo- ni che vanno dai 20 (gravi) ai 20000 (acuti) Hz. All'interno di questa ban- da di frequenze varia la sensibilità di ognuno di noi. Rumore

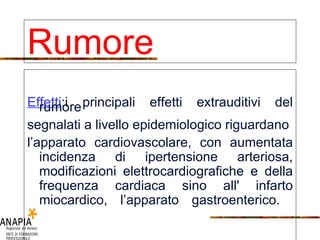

- 5. Effetti :i principali effetti extrauditivi del rumore segnalati a livello epidemiologico riguardano l’apparato cardiovascolare, con aumentata incidenza di ipertensione arteriosa, modificazioni elettrocardiografiche e della frequenza cardiaca sino all' infarto miocardico, l’apparato gastroenterico. Rumore

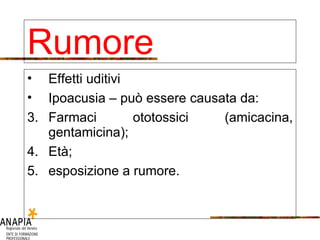

- 6. Effetti uditivi Ipoacusia – può essere causata da: Farmaci ototossici (amicacina, gentamicina); Età; esposizione a rumore. Rumore

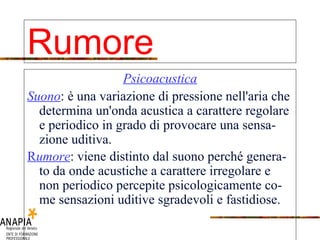

- 7. Psicoacustica Suono : è una variazione di pressione nell'aria che determina un'onda acustica a carattere regolare e periodico in grado di provocare una sensa-zione uditiva. R umore : viene distinto dal suono perché genera- to da onde acustiche a carattere irregolare e non periodico percepite psicologicamente co- me sensazioni uditive sgradevoli e fastidiose. Rumore

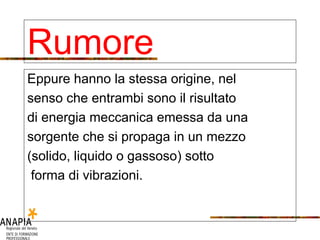

- 8. Eppure hanno la stessa origine, nel senso che entrambi sono il risultato di energia meccanica emessa da una sorgente che si propaga in un mezzo (solido, liquido o gassoso) sotto forma di vibrazioni. Rumore

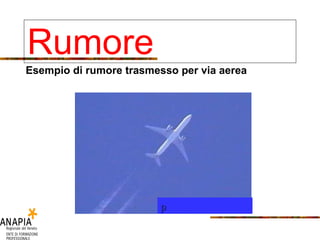

- 9. Esempio di rumore trasmesso per via aerea p Rumore

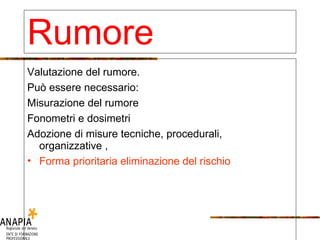

- 10. Valutazione del rumore. Può essere necessario: Misurazione del rumore Fonometri e dosimetri Adozione di misure tecniche, procedurali, organizzative , Forma prioritaria eliminazione del rischio Rumore

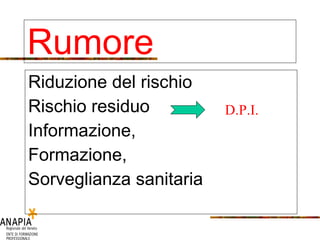

- 11. Riduzione del rischio Rischio residuo Informazione, Formazione, Sorveglianza sanitaria D.P.I. Rumore

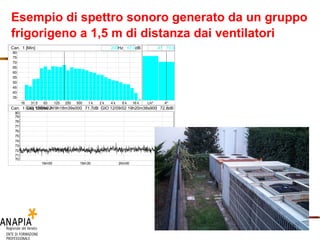

- 12. Esempio di spettro sonoro generato da un gruppo frigorigeno a 1,5 m di distanza dai ventilatori

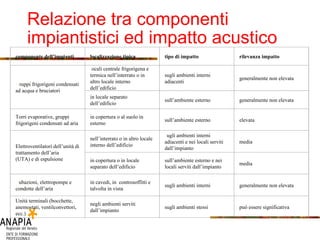

- 13. Relazione tra componenti impiantistici ed impatto acustico componente dell’impianti localizzazione tipica tipo di impatto rilevanza impatto G ruppi frigorigeni condensati ad acqua e bruciatori l ocali centrale frigorigena e termica nell’interrato o in altro locale interno dell’edificio sugli ambienti interni adiacenti generalmente non elevata in locale separato dell’edificio sull’ambiente esterno generalmente non elevata Torri evaporative, gruppi frigorigeni condensati ad aria in copertura o al suolo in esterno sull’ambiente esterno elevata Elettroventilatori dell’unità di trattamento dell’aria (UTA) e di espulsione nell’interrato o in altro locale interno dell’edificio s ugli ambienti interni adiacenti e nei locali serviti dall’impianto media in copertura o in locale separato dell’edificio sull’ambiente esterno e nei locali serviti dall’impianto media T ubazioni, elettropompe e condotte dell’aria in cavedi, in controsoffitti e talvolta in vista sugli ambienti interni generalmente non elevata Unità terminali (bocchette, anemostati, ventilconvettori, ecc.) negli ambienti serviti dall’impianto sugli ambienti stessi può essere significativa

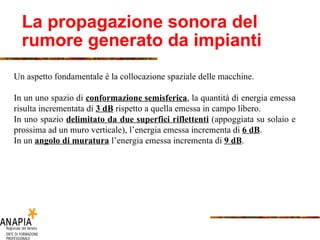

- 14. La propagazione sonora del rumore generato da impianti Un aspetto fondamentale è la collocazione spaziale delle macchine. In un uno spazio di conformazione semisferica , la quantità di energia emessa risulta incrementata di 3 dB rispetto a quella emessa in campo libero. In uno spazio delimitato da due superfici riflettenti (appoggiata su solaio e prossima ad un muro verticale), l’energia emessa incrementa di 6 dB . In un angolo di muratura l’energia emessa incrementa di 9 dB .

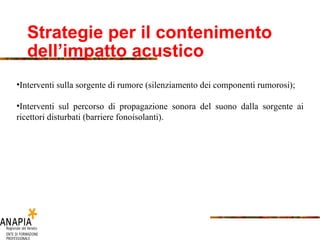

- 15. Strategie per il contenimento dell’impatto acustico Interventi sulla sorgente di rumore (silenziamento dei componenti rumorosi); Interventi sul percorso di propagazione sonora del suono dalla sorgente ai ricettori disturbati (barriere fonoisolanti).

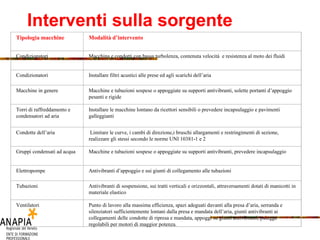

- 17. Interventi sulla sorgente Tipologia macchine Modalità d’intervento Condizionatori Macchina e condotti con bassa turbolenza, contenuta velocità e resistenza al moto dei fluidi Condizionatori Installare filtri acustici alle prese ed agli scarichi dell’aria Macchine in genere Macchine e tubazioni sospese o appoggiate su supporti antivibranti, solette portanti d’appoggio pesanti e rigide Torri di raffreddamento e condensatori ad aria Installare le macchine lontano da ricettori sensibili o prevedere incapsulaggio e pavimenti galleggianti Condotte dell’aria Limitare le curve, i cambi di direzione,i bruschi allargamenti e restringimenti di sezione, realizzare gli stessi secondo le norme UNI 10381-1 e 2 Gruppi condensati ad acqua Macchine e tubazioni sospese o appoggiate su supporti antivibranti, prevedere incapsulaggio Elettropompe Antivibranti d’appoggio e sui giunti di collegamento alle tubazioni Tubazioni Antivibranti di sospensione, sui tratti verticali e orizzontali, attraversamenti dotati di manicotti in materiale elastico Ventilatori Punto di lavoro alla massima efficienza, spazi adeguati davanti alla presa d’aria, serranda e silenziatori sufficientemente lontani dalla presa e mandata dell’aria, giunti antivibranti ai collegamenti delle condotte di ripresa e mandata, appoggi su giunti antivibranti, pulegge regolabili per motori di maggior potenza.

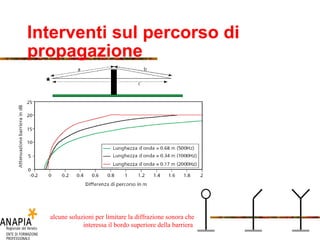

- 18. Interventi sul percorso di propagazione alcune soluzioni per limitare la diffrazione sonora che interessa il bordo superiore della barriera

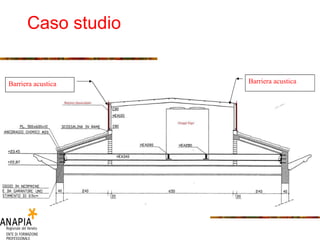

- 19. Caso studio Appoggio in neoprene Barriera acustica Barriera acustica

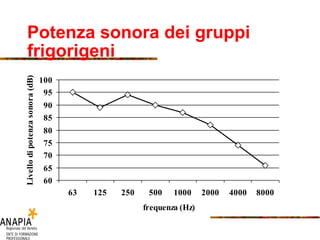

- 20. Potenza sonora dei gruppi frigorigeni

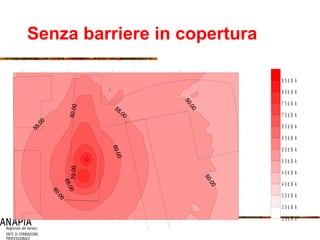

- 21. Senza barriere in copertura

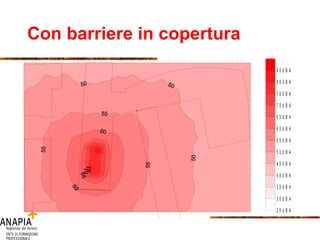

- 22. Con barriere in copertura

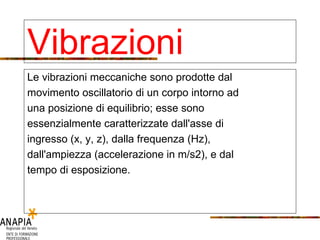

- 23. Le vibrazioni meccaniche sono prodotte dal movimento oscillatorio di un corpo intorno ad una posizione di equilibrio; esse sono essenzialmente caratterizzate dall'asse di ingresso (x, y, z), dalla frequenza (Hz), dall'ampiezza (accelerazione in m/s2), e dal tempo di esposizione. Vibrazioni

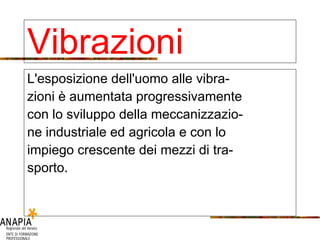

- 24. L'esposizione dell'uomo alle vibra- zioni è aumentata progressivamente con lo sviluppo della meccanizzazio- ne industriale ed agricola e con lo impiego crescente dei mezzi di tra- sporto. Vibrazioni

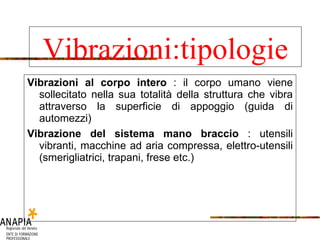

- 25. Vibrazioni al corpo intero : il corpo umano viene sollecitato nella sua totalità della struttura che vibra attraverso la superficie di appoggio (guida di automezzi) Vibrazione del sistema mano braccio : utensili vibranti, macchine ad aria compressa, elettro-utensili (smerigliatrici, trapani, frese etc.) Vibrazioni:tipologie

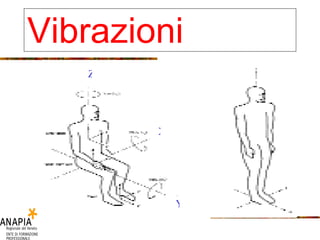

- 27. Z X Y Vibrazioni

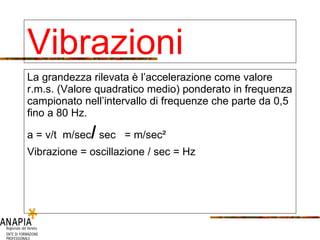

- 28. La grandezza rilevata è l’accelerazione come valore r.m.s. (Valore quadratico medio) ponderato in frequenza campionato nell’intervallo di frequenze che parte da 0,5 fino a 80 Hz. a = v/t m/sec / sec = m/sec² Vibrazione = oscillazione / sec = Hz Vibrazioni

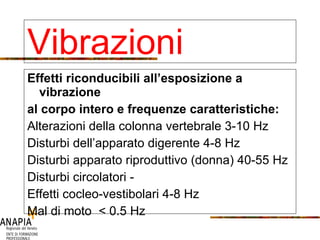

- 29. Effetti riconducibili all’esposizione a vibrazione al corpo intero e frequenze caratteristiche: Alterazioni della colonna vertebrale 3-10 Hz Disturbi dell’apparato digerente 4-8 Hz Disturbi apparato riproduttivo (donna) 40-55 Hz Disturbi circolatori - Effetti cocleo-vestibolari 4-8 Hz Mal di moto < 0.5 Hz Vibrazioni

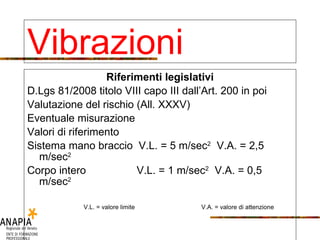

- 30. Riferimenti legislativi D.Lgs 81/2008 titolo VIII capo III dall’Art. 200 in poi Valutazione del rischio (All. XXXV) Eventuale misurazione Valori di riferimento Sistema mano braccio V.L. = 5 m/sec 2 V.A. = 2,5 m/sec 2 Corpo intero V.L. = 1 m/sec 2 V.A. = 0,5 m/sec 2 V.L. = valore limite V.A. = valore di attenzione Vibrazioni
