Dokumen ini membahas pekerjaan galian pada proyek gedung tinggi, termasuk metode yang digunakan seperti bottom-up dan top-down, serta alat yang diperlukan seperti excavator, dump truck, dan bulldozer. Penekanan diberikan pada teknik dan prosedur yang diperlukan untuk penggalian, keberlanjutan lingkungan, serta manajemen tekanan tanah dan stabilitas dinding penahan. Hasil penelitian juga menunjukkan pentingnya kekakuan sistem pendukung untuk meminimalkan kerusakan pada struktur di sekitar area penggalian.
Galian tanah dan batu proyek highrise building

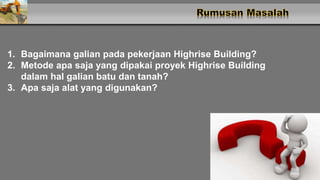

- 2. 1. Bagaimana galian pada pekerjaan Highrise Building? 2. Metode apa saja yang dipakai proyek Highrise Building dalam hal galian batu dan tanah? 3. Apa saja alat yang digunakan?

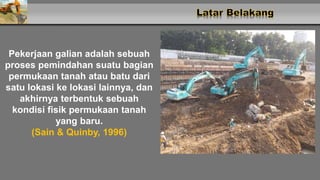

- 3. Pekerjaan galian adalah sebuah proses pemindahan suatu bagian permukaan tanah atau batu dari satu lokasi ke lokasi lainnya, dan akhirnya terbentuk sebuah kondisi fisik permukaan tanah yang baru. (Sain & Quinby, 1996)

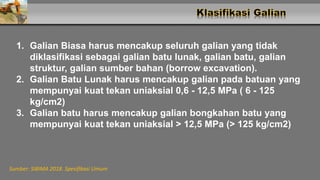

- 4. 1. Galian Biasa harus mencakup seluruh galian yang tidak diklasifikasi sebagai galian batu lunak, galian batu, galian struktur, galian sumber bahan (borrow excavation). 2. Galian Batu Lunak harus mencakup galian pada batuan yang mempunyai kuat tekan uniaksial 0,6 - 12,5 MPa ( 6 - 125 kg/cm2) 3. Galian batu harus mencakup galian bongkahan batu yang mempunyai kuat tekan uniaksial > 12,5 MPa (> 125 kg/cm2) Sumber: SIBIMA 2018. Spesifikasi Umum

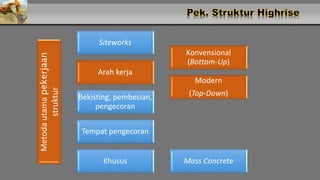

- 5. Metodautamapekerjaan struktur Siteworks Arah kerja Konvensional (Bottom-Up) Modern (Top-Down)Bekisting, pembesian, pengecoran Tempat pengecoran Khusus Mass Concrete

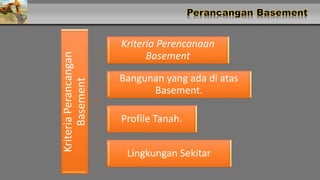

- 6. KriteriaPerancangan Basement Kriteria Perencanaan Basement Bangunan yang ada di atas Basement. Profile Tanah. Lingkungan Sekitar

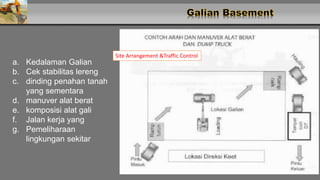

- 7. Site Arrangement &Traffic Control a. Kedalaman Galian b. Cek stabilitas lereng c. dinding penahan tanah yang sementara d. manuver alat berat e. komposisi alat gali f. Jalan kerja yang g. Pemeliharaan lingkungan sekitar

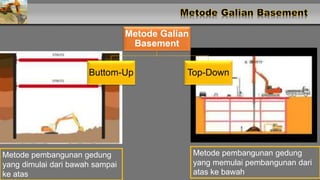

- 8. Metode Galian Basement Buttom-Up Top-Down Metode pembangunan gedung yang dimulai dari bawah sampai ke atas Metode pembangunan gedung yang memulai pembangunan dari atas ke bawah

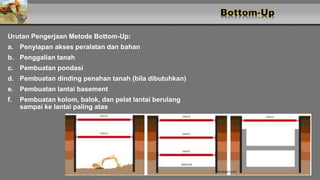

- 9. Urutan Pengerjaan Metode Bottom-Up: a. Penyiapan akses peralatan dan bahan b. Penggalian tanah c. Pembuatan pondasi d. Pembuatan dinding penahan tanah (bila dibutuhkan) e. Pembuatan lantai basement f. Pembuatan kolom, balok, dan pelat lantai berulang sampai ke lantai paling atas

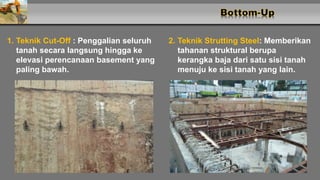

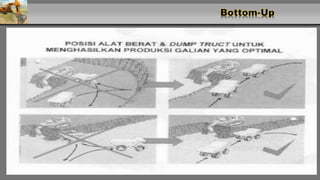

- 11. 1. Teknik Cut-Off : Penggalian seluruh tanah secara langsung hingga ke elevasi perencanaan basement yang paling bawah. 2. Teknik Strutting Steel: Memberikan tahanan struktural berupa kerangka baja dari satu sisi tanah menuju ke sisi tanah yang lain.

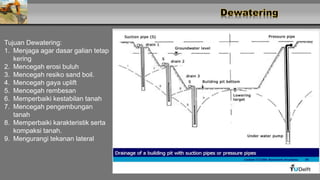

- 12. Tujuan Dewatering: 1. Menjaga agar dasar galian tetap kering 2. Mencegah erosi buluh 3. Mencegah resiko sand boil. 4. Mencegah gaya uplift 5. Mencegah rembesan 6. Memperbaiki kestabilan tanah 7. Mencegah pengembungan tanah 8. Memperbaiki karakteristik serta kompaksi tanah. 9. Mengurangi tekanan lateral

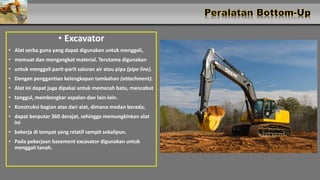

- 13. Excavator Alat serba guna yang dapat digunakan untuk menggali, memuat dan mengangkat material. Terutama digunakan untuk menggali parit-parit saluran air atau pipa (pipe line). Dengan penggantian kelengkapan tambahan (attachment). Alat ini dapat juga dipakai untuk memecah batu, mencabut tanggul, membongkar aspalan dan lain-lain. Konstruksi bagian atas dari alat, dimana medan berada, dapat berputar 360 derajat, sehingga memungkinkan alat ini bekerja di tempat yang relatif sempit sekalipun. Pada pekerjaan basement excavator digunakan untuk menggali tanah.

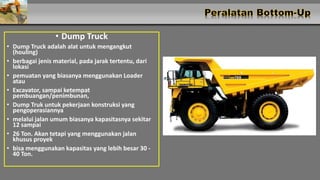

- 14. Dump Truck Dump Truck adalah alat untuk mengangkut (houling) berbagai jenis material, pada jarak tertentu, dari lokasi pemuatan yang biasanya menggunakan Loader atau Excavator, sampai ketempat pembuangan/penimbunan, Dump Truk untuk pekerjaan konstruksi yang pengoperasiannya melalui jalan umum biasanya kapasitasnya sekitar 12 sampai 26 Ton. Akan tetapi yang menggunakan jalan khusus proyek bisa menggunakan kapasitas yang lebih besar 30 - 40 Ton.

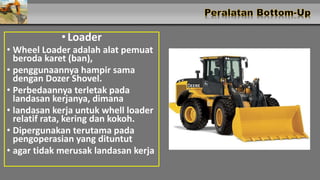

- 15. Loader Wheel Loader adalah alat pemuat beroda karet (ban), penggunaannya hampir sama dengan Dozer Shovel. Perbedaannya terletak pada landasan kerjanya, dimana landasan kerja untuk whell loader relatif rata, kering dan kokoh. Dipergunakan terutama pada pengoperasian yang dituntut agar tidak merusak landasan kerja

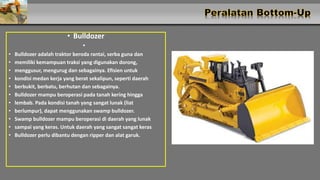

- 16. Bulldozer Bulldozer adalah traktor beroda rantai, serba guna dan memiliki kemampuan traksi yang digunakan dorong, menggusur, mengurug dan sebagainya. Efisien untuk kondisi medan kerja yang berat sekalipun, seperti daerah berbukit, berbatu, berhutan dan sebagainya. Bulldozer mampu beroperasi pada tanah kering hingga lembab. Pada kondisi tanah yang sangat lunak (liat berlumpur), dapat menggunakan swamp bulldozer. Swamp bulldozer mampu beroperasi di daerah yang lunak sampai yang keras. Untuk daerah yang sangat sangat keras Bulldozer perlu dibantu dengan ripper dan alat garuk.

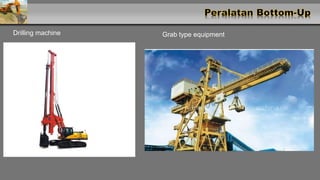

- 17. Grab type equipmentDrilling machine

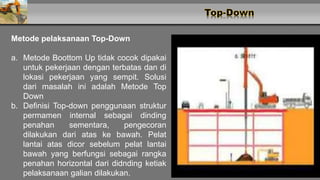

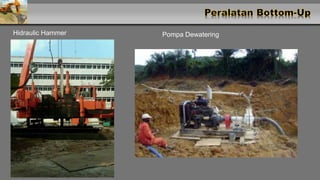

- 19. Metode pelaksanaan Top-Down a. Metode Boottom Up tidak cocok dipakai untuk pekerjaan dengan terbatas dan di lokasi pekerjaan yang sempit. Solusi dari masalah ini adalah Metode Top Down b. Definisi Top-down penggunaan struktur permamen internal sebagai dinding penahan sementara, pengecoran dilakukan dari atas ke bawah. Pelat lantai atas dicor sebelum pelat lantai bawah yang berfungsi sebagai rangka penahan horizontal dari didnding ketiak pelaksanaan galian dilakukan.

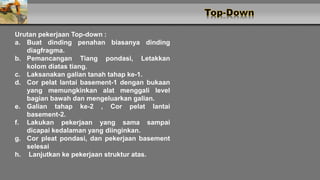

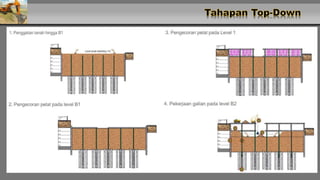

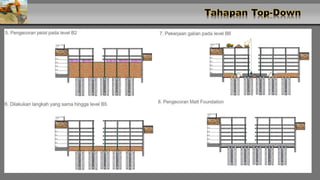

- 20. Urutan pekerjaan Top-down : a. Buat dinding penahan biasanya dinding diagfragma. b. Pemancangan Tiang pondasi, Letakkan kolom diatas tiang. c. Laksanakan galian tanah tahap ke-1. d. Cor pelat lantai basement-1 dengan bukaan yang memungkinkan alat menggali level bagian bawah dan mengeluarkan galian. e. Galian tahap ke-2 , Cor pelat lantai basement-2. f. Lakukan pekerjaan yang sama sampai dicapai kedalaman yang diinginkan. g. Cor pleat pondasi, dan pekerjaan basement selesai h. Lanjutkan ke pekerjaan struktur atas.

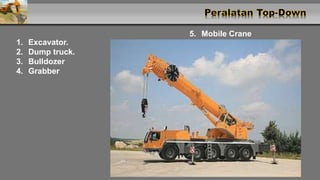

- 24. 1. Excavator. 2. Dump truck. 3. Bulldozer 4. Grabber 5. Mobile Crane

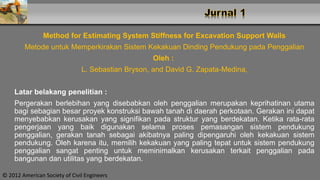

- 25. Method for Estimating System Stiffness for Excavation Support Walls Metode untuk Memperkirakan Sistem Kekakuan Dinding Pendukung pada Penggalian Oleh : L. Sebastian Bryson, and David G. Zapata-Medina, Latar belakang penelitian : Pergerakan berlebihan yang disebabkan oleh penggalian merupakan keprihatinan utama bagi sebagian besar proyek konstruksi bawah tanah di daerah perkotaan. Gerakan ini dapat menyebabkan kerusakan yang signifikan pada struktur yang berdekatan. Ketika rata-rata pengerjaan yang baik digunakan selama proses pemasangan sistem pendukung penggalian, gerakan tanah sebagai akibatnya paling dipengaruhi oleh kekakuan sistem pendukung. Oleh karena itu, memilih kekakuan yang paling tepat untuk sistem pendukung penggalian sangat penting untuk meminimalkan kerusakan terkait penggalian pada bangunan dan utilitas yang berdekatan. 息 2012 American Society of Civil Engineers

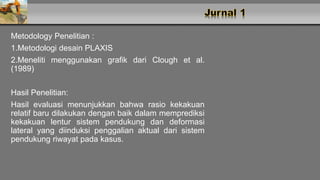

- 26. Metodology Penelitian : 1.Metodologi desain PLAXIS 2.Meneliti menggunakan grafik dari Clough et al. (1989) Hasil Penelitian: Hasil evaluasi menunjukkan bahwa rasio kekakuan relatif baru dilakukan dengan baik dalam memprediksi kekakuan lentur sistem pendukung dan deformasi lateral yang diinduksi penggalian aktual dari sistem pendukung riwayat pada kasus.

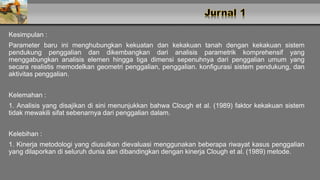

- 27. Kesimpulan : Parameter baru ini menghubungkan kekuatan dan kekakuan tanah dengan kekakuan sistem pendukung penggalian dan dikembangkan dari analisis parametrik komprehensif yang menggabungkan analisis elemen hingga tiga dimensi sepenuhnya dari penggalian umum yang secara realistis memodelkan geometri penggalian, penggalian. konfigurasi sistem pendukung, dan aktivitas penggalian. Kelemahan : 1. Analisis yang disajikan di sini menunjukkan bahwa Clough et al. (1989) faktor kekakuan sistem tidak mewakili sifat sebenarnya dari penggalian dalam. Kelebihan : 1. Kinerja metodologi yang diusulkan dievaluasi menggunakan beberapa riwayat kasus penggalian yang dilaporkan di seluruh dunia dan dibandingkan dengan kinerja Clough et al. (1989) metode.

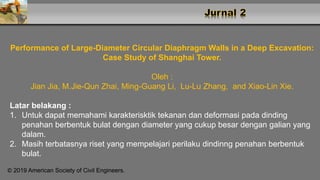

- 28. Performance of Large-Diameter Circular Diaphragm Walls in a Deep Excavation: Case Study of Shanghai Tower. Oleh : Jian Jia, M.Jie-Qun Zhai, Ming-Guang Li, Lu-Lu Zhang, and Xiao-Lin Xie. Latar belakang : 1. Untuk dapat memahami karakterisktik tekanan dan deformasi pada dinding penahan berbentuk bulat dengan diameter yang cukup besar dengan galian yang dalam. 2. Masih terbatasnya riset yang mempelajari perilaku dindinng penahan berbentuk bulat. 息 2019 American Society of Civil Engineers.

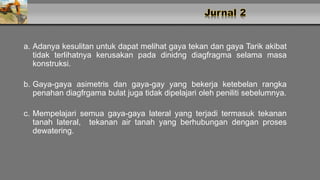

- 29. a. Adanya kesulitan untuk dapat melihat gaya tekan dan gaya Tarik akibat tidak terlihatnya kerusakan pada dinidng diagfragma selama masa konstruksi. b. Gaya-gaya asimetris dan gaya-gay yang bekerja ketebelan rangka penahan diagfrgama bulat juga tidak dipelajari oleh peniliti sebelumnya. c. Mempelajari semua gaya-gaya lateral yang terjadi termasuk tekanan tanah lateral, tekanan air tanah yang berhubungan dengan proses dewatering.

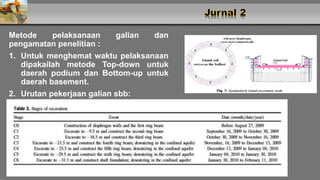

- 30. Metode pelaksanaan galian dan pengamatan penelitian : 1. Untuk menghemat waktu pelaksanaan dipakailah metode Top-down untuk daerah podium dan Bottom-up untuk daerah basement. 2. Urutan pekerjaan galian sbb:

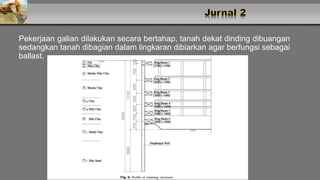

- 31. Pekerjaan galian dilakukan secara bertahap, tanah dekat dinding dibuangan sedangkan tanah dibagian dalam lingkaran dibiarkan agar berfungsi sebagai ballast.

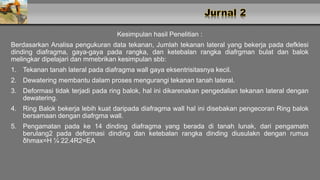

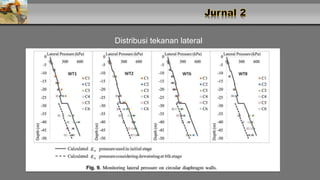

- 33. Kesimpulan hasil Penelitian : Berdasarkan Analisa pengukuran data tekanan, Jumlah tekanan lateral yang bekerja pada defklesi dinding diafragma, gaya-gaya pada rangka, dan ketebalan rangka diafrgman bulat dan balok melingkar dipelajari dan mmebrikan kesimpulan sbb: 1. Tekanan tanah lateral pada diafragma wall gaya eksentrisitasnya kecil. 2. Dewatering membantu dalam proses mengurangi tekanan tanah lateral. 3. Deformasi tidak terjadi pada ring balok, hal ini dikarenakan pengedalian tekanan lateral dengan dewatering. 4. Ring Balok bekerja lebih kuat daripada diafragma wall hal ini disebakan pengecoran Ring balok bersamaan dengan diafrgma wall. 5. Pengamatan pada ke 14 dinding diafragma yang berada di tanah lunak, dari pengamatn berulang2 pada deformasi dinding dan ketebalan rangka dinding diusulakn dengan rumus 隆hmax=H 村 22.4R2=EA

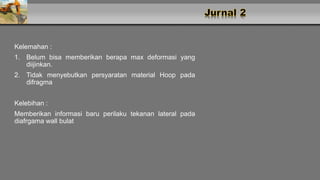

- 34. Kelemahan : 1. Belum bisa memberikan berapa max deformasi yang diijinkan. 2. Tidak menyebutkan persyaratan material Hoop pada difragma Kelebihan : Memberikan informasi baru perilaku tekanan lateral pada diafrgama wall bulat

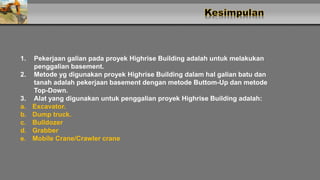

- 35. 1. Pekerjaan galian pada proyek Highrise Building adalah untuk melakukan penggalian basement. 2. Metode yg digunakan proyek Highrise Building dalam hal galian batu dan tanah adalah pekerjaan basement dengan metode Buttom-Up dan metode Top-Down. 3. Alat yang digunakan untuk penggalian proyek Highrise Building adalah: a. Excavator. b. Dump truck. c. Bulldozer d. Grabber e. Mobile Crane/Crawler crane
