- 1. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N JUDUL INOVASI TOTAL : PENGGANTI GANJEL/SPACER KOLOM KONVENSIONAL DENGAN YANG SYSTEM UNTUK MEMBUAT SELIMUT BETON YANG MURAH DAN MODERN SERTA SESUAI MUTU TOTAL ANGGOTA INOVASI TOTAL : 1. WAHYU SEPTIADI 2. MULYODADI 3. DIAN 4. MADEK 5. AURI HARTANTO 6. BAMBANG Pembimbing Rifai Adji, ST.,

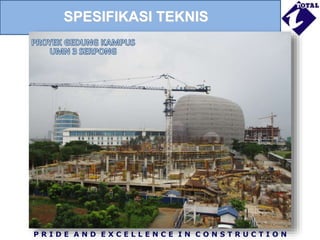

- 2. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N SPESIFIKASI TEKNIS

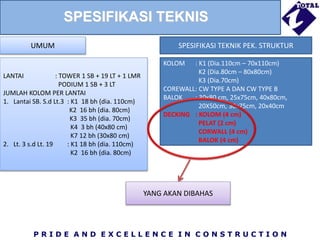

- 3. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N SPESIFIKASI TEKNIS SPESIFIKASI TEKNIK PEK. STRUKTUR KOLOM : K1 (Dia.110cm 70x110cm) K2 (Dia.80cm 80x80cm) K3 (Dia.70cm) COREWALL: CW TYPE A DAN CW TYPE B BALOK : 30x80 cm, 25x75cm, 40x80cm, 20X50cm, 30x75cm, 20x40cm DECKING : KOLOM (4 cm) PELAT (2 cm) CORWALL (4 cm) BALOK (4 cm) UMUM LANTAI : TOWER 1 SB + 19 LT + 1 LMR PODIUM 1 SB + 3 LT JUMLAH KOLOM PER LANTAI 1. Lantai SB. S.d Lt.3 : K1 18 bh (dia. 110cm) K2 16 bh (dia. 80cm) K3 35 bh (dia. 70cm) K4 3 bh (40x80 cm) K7 12 bh (30x80 cm) 2. Lt. 3 s.d Lt. 19 : K1 18 bh (dia. 110cm) K2 16 bh (dia. 80cm) YANG AKAN DIBAHAS

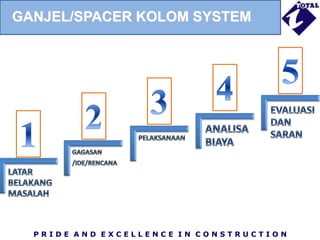

- 4. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N GANJEL/SPACER KOLOM SYSTEM

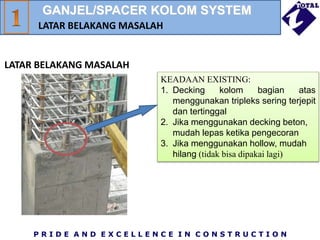

- 5. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N KEADAAN EXISTING: 1. Decking kolom bagian atas menggunakan tripleks sering terjepit dan tertinggal 2. Jika menggunakan decking beton, mudah lepas ketika pengecoran 3. Jika menggunakan hollow, mudah hilang (tidak bisa dipakai lagi) GANJEL/SPACER KOLOM SYSTEM LATAR BELAKANG MASALAH LATAR BELAKANG MASALAH

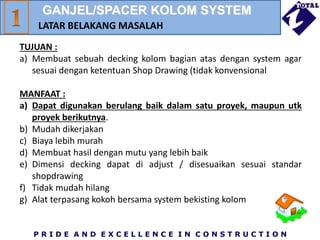

- 6. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N TUJUAN : a) Membuat sebuah decking kolom bagian atas dengan system agar sesuai dengan ketentuan Shop Drawing (tidak konvensional MANFAAT : a) Dapat digunakan berulang baik dalam satu proyek, maupun utk proyek berikutnya. b) Mudah dikerjakan c) Biaya lebih murah d) Membuat hasil dengan mutu yang lebih baik e) Dimensi decking dapat di adjust / disesuaikan sesuai standar shopdrawing f) Tidak mudah hilang g) Alat terpasang kokoh bersama system bekisting kolom LATAR BELAKANG MASALAH GANJEL/SPACER KOLOM SYSTEM

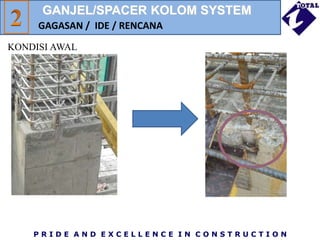

- 7. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N KONDISI AWAL GAGASAN / IDE / RENCANA GANJEL/SPACER KOLOM SYSTEM

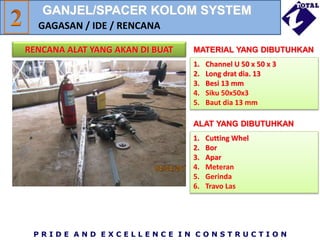

- 8. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N 1. Channel U 50 x 50 x 3 2. Long drat dia. 13 3. Besi 13 mm 4. Siku 50x50x3 5. Baut dia 13 mm MATERIAL YANG DIBUTUHKAN RENCANA ALAT YANG AKAN DI BUAT GAGASAN / IDE / RENCANA 1. Cutting Whel 2. Bor 3. Apar 4. Meteran 5. Gerinda 6. Travo Las ALAT YANG DIBUTUHKAN GANJEL/SPACER KOLOM SYSTEM

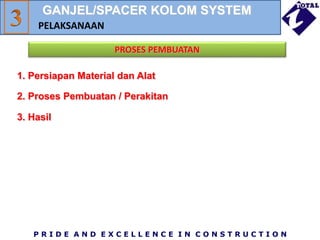

- 9. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N 1. Persiapan Material dan Alat PROSES PEMBUATAN 2. Proses Pembuatan / Perakitan 3. Hasil PELAKSANAAN GANJEL/SPACER KOLOM SYSTEM

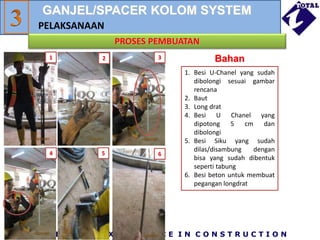

- 10. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PROSES PEMBUATAN PELAKSANAAN Bahan 1 2 3 4 5 6 1. Besi U-Chanel yang sudah dibolongi sesuai gambar rencana 2. Baut 3. Long drat 4. Besi U Chanel yang dipotong 5 cm dan dibolongi 5. Besi Siku yang sudah dilas/disambung dengan bisa yang sudah dibentuk seperti tabung 6. Besi beton untuk membuat pegangan longdrat GANJEL/SPACER KOLOM SYSTEM

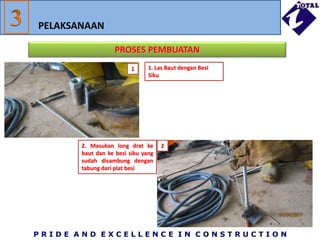

- 11. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PROSES PEMBUATAN PELAKSANAAN 1. Las Baut dengan Besi Siku 2. Masukan long drat ke baut dan ke besi siku yang sudah disambung dengan tabung dari plat besi 1 2

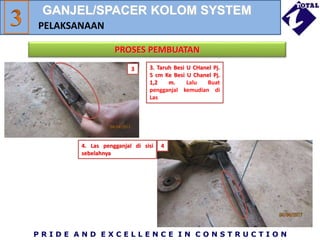

- 12. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PROSES PEMBUATAN PELAKSANAAN 4. Las pengganjal di sisi sebelahnya 3 4 3. Taruh Besi U CHanel Pj. 5 cm Ke Besi U Chanel Pj. 1,2 m. Lalu Buat pengganjal kemudian di Las GANJEL/SPACER KOLOM SYSTEM

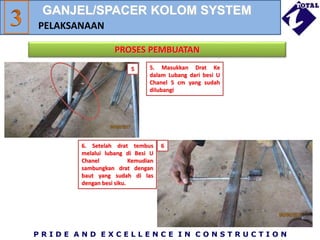

- 13. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PROSES PEMBUATAN PELAKSANAAN 6. Setelah drat tembus melalui lubang di Besi U Chanel Kemudian sambungkan drat dengan baut yang sudah di las dengan besi siku. 5 6 5. Masukkan Drat Ke dalam Lubang dari besi U Chanel 5 cm yang sudah dilubangi GANJEL/SPACER KOLOM SYSTEM

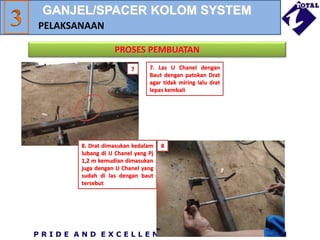

- 14. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PROSES PEMBUATAN PELAKSANAAN 8. Drat dimasukan kedalam lubang di U Chanel yang Pj 1,2 m kemudian dimasukan juga dengan U Chanel yang sudah di las dengan baut tersebut 7 8 7. Las U Chanel dengan Baut dengan patokan Drat agar tidak miring lalu drat lepas kembali GANJEL/SPACER KOLOM SYSTEM

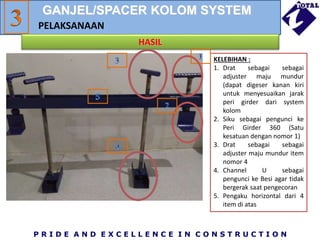

- 15. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PELAKSANAAN KELEBIHAN : 1. Drat sebagai sebagai adjuster maju mundur (dapat digeser kanan kiri untuk menyesuaikan jarak peri girder dari system kolom 2. Siku sebagai pengunci ke Peri Girder 360 (Satu kesatuan dengan nomor 1) 3. Drat sebagai sebagai adjuster maju mundur item nomor 4 4. Channel U sebagai pengunci ke Besi agar tidak bergerak saat pengecoran 5. Pengaku horizontal dari 4 item di atas HASIL GANJEL/SPACER KOLOM SYSTEM

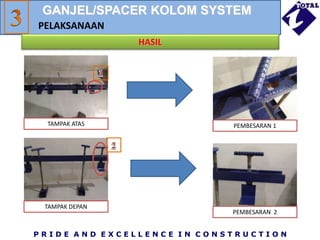

- 16. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PELAKSANAAN HASIL TAMPAK DEPAN TAMPAK ATAS PEMBESARAN 1 PEMBESARAN 2 GANJEL/SPACER KOLOM SYSTEM

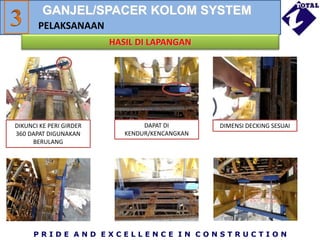

- 17. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PELAKSANAAN HASIL DI LAPANGAN DIKUNCI KE PERI GIRDER 360 DAPAT DIGUNAKAN BERULANG DAPAT DI KENDUR/KENCANGKAN DIMENSI DECKING SESUAI GANJEL/SPACER KOLOM SYSTEM
- 18. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N PELAKSANAAN KELEBIHAN : a) Dapat digunakan berulang. b) Mudah dikerjakan c) Biaya lebih murah d) Membuat hasil dengan mutu yang lebih baik e) Dimensi decking dapat di adjust / disesuaikan sesuai standar shopdrawing f) Tidak mudah hilang g) Alat terpasang kokoh menempel bersama system bekisting kolom HASIL GANJEL/SPACER KOLOM SYSTEM

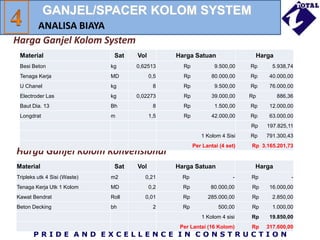

- 19. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N Harga Ganjel Kolom System ANALISA BIAYA Harga Ganjel Kolom Konvensional Material Sat Vol Harga Satuan Harga Tripleks utk 4 Sisi (Waste) m2 0,21 Rp - Rp - Tenaga Kerja Utk 1 Kolom MD 0,2 Rp 80.000,00 Rp 16.000,00 Kawat Bendrat Roll 0,01 Rp 285.000,00 Rp 2.850,00 Beton Decking bh 2 Rp 500,00 Rp 1.000,00 1 Kolom 4 sisi Rp 19.850,00 Per Lantai (16 Kolom) Rp 317.600,00 Material Sat Vol Harga Satuan Harga Besi Beton kg 0,62513 Rp 9.500,00 Rp 5.938,74 Tenaga Kerja MD 0,5 Rp 80.000,00 Rp 40.000,00 U Chanel kg 8 Rp 9.500,00 Rp 76.000,00 Electroder Las kg 0,02273 Rp 39.000,00 Rp 886,36 Baut Dia. 13 Bh 8 Rp 1.500,00 Rp 12.000,00 Longdrat m 1,5 Rp 42.000,00 Rp 63.000,00 Rp 197.825,11 1 Kolom 4 Sisi Rp 791.300,43 Per Lantai (4 set) Rp 3.165.201,73 GANJEL/SPACER KOLOM SYSTEM

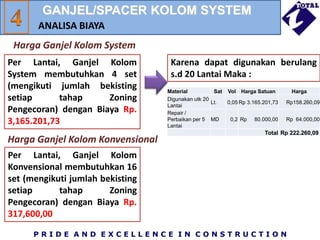

- 20. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N Harga Ganjel Kolom System ANALISA BIAYA Per Lantai, Ganjel Kolom System membutuhkan 4 set (mengikuti jumlah bekisting setiap tahap Zoning Pengecoran) dengan Biaya Rp. 3,165.201,73 Harga Ganjel Kolom Konvensional Per Lantai, Ganjel Kolom Konvensional membutuhkan 16 set (mengikuti jumlah bekisting setiap tahap Zoning Pengecoran) dengan Biaya Rp. 317,600,00 Karena dapat digunakan berulang s.d 20 Lantai Maka : Material Sat Vol Harga Satuan Harga Digunakan utk 20 Lantai Lt. 0,05 Rp 3.165.201,73 Rp158.260,09 Repair / Perbaikan per 5 Lantai MD 0,2 Rp 80.000,00 Rp 64.000,00 Total Rp 222.260,09 GANJEL/SPACER KOLOM SYSTEM

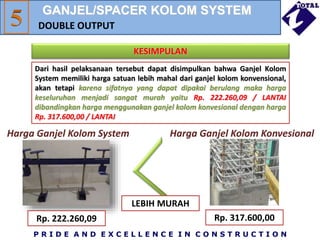

- 21. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N DOUBLE OUTPUT KESIMPULAN Dari hasil pelaksanaan tersebut dapat disimpulkan bahwa Ganjel Kolom System memiliki harga satuan lebih mahal dari ganjel kolom konvensional, akan tetapi karena sifatnya yang dapat dipakai berulang maka harga keseluruhan menjadi sangat murah yaitu Rp. 222.260,09 / LANTAI dibandingkan harga menggunakan ganjel kolom konvesional dengan harga Rp. 317.600,00 / LANTAI Harga Ganjel Kolom System Rp. 222.260,09 Harga Ganjel Kolom Konvesional Rp. 317.600,00 LEBIH MURAH GANJEL/SPACER KOLOM SYSTEM

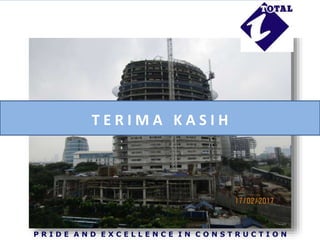

- 22. P R I D E A N D E X C E L L E N C E I N C O N S T R U C T I O N T E R I M A K A S I H
