GoAzure 2015:IoTなどの大量データをStream Analyticsでリアルタイムデータ分析してみよう
11 likes9,378 views
GoAzure 2015 Session 3-3で話したAzure Stream Analyticsのスライド
![Event HubsからのイベントをSubscribeできない
当初、他のシステムと同様PythonでSubscribe→RedisへSETを行おうと
考えていたが、Qpid-Protonを使用してもEvent Hubsへ接続が行えず断
念。(原因は恐らくConsumerGroupとPartitionの指定の不備)
しかしAMQPでのDirect Connectの場合はパーティション毎にコネクショ
ンを張る必要があり面倒なので、EventProcessorHost classを用いて接続
した方が全然楽。
はまった点
Stream AnalyticsからのJSONデータがデコードできない
出力をJSONに指定するとリスト型で出力されるが、何故かリストが閉じ
ていないためJSONのデコードに失敗する。
今のところは原始的ですが
var listObject = DynamicJSON.Parse(string.Format(“{0}]”, data));](https://image.slidesharecdn.com/goazurestreamanalyticsshare-150120092743-conversion-gate01/85/GoAzure-2015-IoT-Stream-Analytics-98-320.jpg)
![はまった点
Stream AnalyticsからのJSONデータがデコードできない
出力をJSONに指定するとリスト型で出力されるが、何故かリストが閉じ
ていないためJSONのデコードに失敗する。
今のところは原始的ですが
var listObject = DynamicJSON.Parse(string.Format(“{0}]”, data));
のように強制的にリストを閉じてデコードしてます。](https://image.slidesharecdn.com/goazurestreamanalyticsshare-150120092743-conversion-gate01/85/GoAzure-2015-IoT-Stream-Analytics-100-320.jpg)
GoAzure 2015:IoTなどの大量データをStream Analyticsでリアルタイムデータ分析してみよう
- 2. 自 己 紹 介
- 3. Introduction 富樫?英雅 (@hid_tgc) Infrastructure Engineer at gloops 2012～ 2014～ Infrastructure Manager at Capy Inc. 滞在国 イスラエル 日本 アメリカ
- 4. C a p y I n c .
- 5. 99%

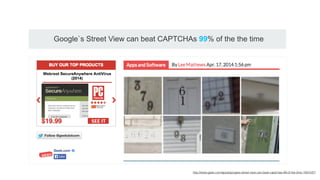

- 6. http://www.geek.com/apps/googles-street-view-can-beat-captchas-99-of-the-time-1591547/ Google`s Street View can beat CAPTCHAs 99% of the the time
- 10. こ の 講 演 の き っ か け は . . .
- 12. 本 題
- 13. C o n t e n t s IoTとは？トレンドの紹介 1 Azure Stream Analyticsを使った事例紹介 3 Azure Stream Analyticsの紹介 2 Capyがどのように使っているかの実例紹介 4 実際に使った際の考察 5
- 14. I o T と は ？ ト レ ン ド の 紹 介
- 15. OI oT

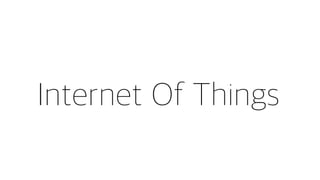

- 16. Internet Of ThingsI TO

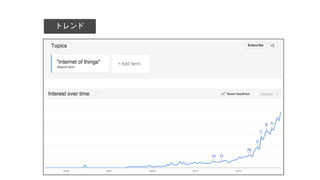

- 17. トレンド

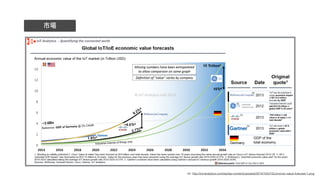

- 18. ref: http://iot-analytics.com/wp/wp-content/uploads/2014/10/IoT-Economic-value-forecast-1.png 市場
- 19. 15Trillion USD on 2034 ≒16.8GDP of USA on 2013
- 20. 26,000,000,000 objects linked together in the IoT by 2020. http://www.siemens.com/innovation/en/home/pictures-of-the-future/digitalization-and-software/internet-of-things-facts-and-forecasts.html

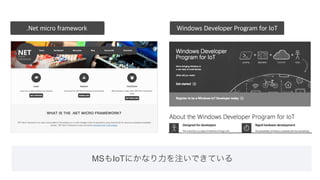

- 21. .Net micro framework Windows Developer Program for IoT MSもIoTにかなり力を注いできている
- 23. Batch Interactive /MPP R e a l t i m e

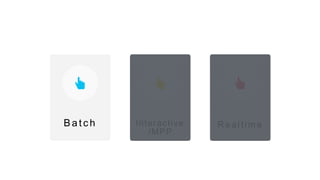

- 24. Batch Interactive /MPP R e a l t i m e
- 25. Batch Hadoop

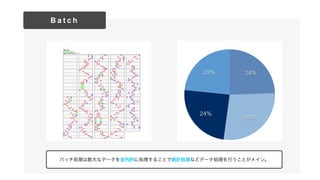

- 26. B a t c h 23% 24% 28% 24% バッチ処理は膨大なデータを並列的に処理することで統計処理などデータ処理を行うことがメイン。

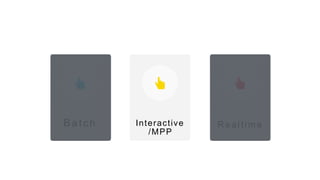

- 27. Batch Interactive /MPP R e a l t i m e
- 28. Interactive / MPP MPP: Massively Parallel Processing Redshift Spark Big Query

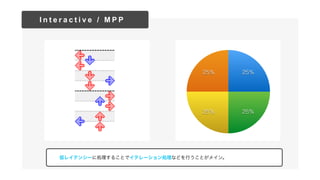

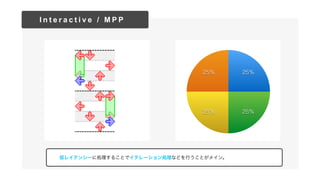

- 29. I n t e r a c t i v e / M P P 低レイテンシーに処理することでイテレーション処理などを行うことがメイン。 25% 25% 25% 25%

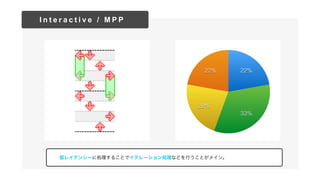

- 30. I n t e r a c t i v e / M P P 22% 22% 33% 22% 低レイテンシーに処理することでイテレーション処理などを行うことがメイン。
- 31. I n t e r a c t i v e / M P P 25% 25% 25% 25% 低レイテンシーに処理することでイテレーション処理などを行うことがメイン。

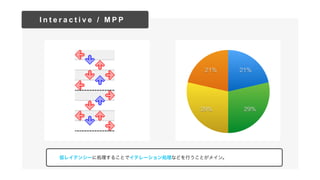

- 32. I n t e r a c t i v e / M P P 21% 29% 29% 21% 低レイテンシーに処理することでイテレーション処理などを行うことがメイン。
- 33. Batch Interactive /MPP R e a l t i m e
- 34. R e a l t i m e

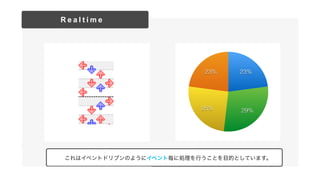

- 35. これはイベントドリブンのようにイベント毎に処理を行うことを目的としています。 R e a l t i m e 100% 14% 29% 29% 29% 20% 30% 30% 20%21% 29% 29% 21%19% 24% 33% 24%25% 21% 32% 21% 27% 20% 30% 23%28% 21% 26% 26% 30% 20% 24% 26%28% 21% 26% 25%26% 20% 28% 26%25% 22% 28% 25%25% 24% 28% 24%23% 25% 29% 23%

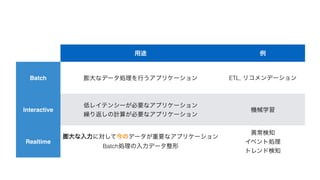

- 36. 用途 例 Batch 膨大なデータ処理を行うアプリケーション ETL, リコメンデーション Interactive 低レイテンシーが必要なアプリケーション 繰り返しの計算が必要なアプリケーション 機械学習 Realtime 膨大な入力に対して今のデータが重要なアプリケーション Batch処理の入力データ整形 異常検知 イベント処理 トレンド検知 膨大な入力

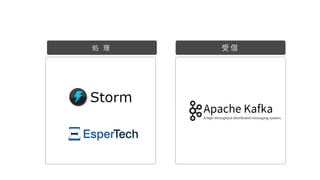

- 39. 処 理 受 信

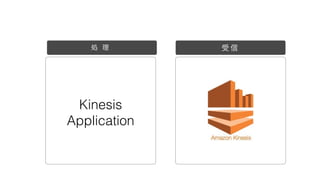

- 40. 処 理 受 信

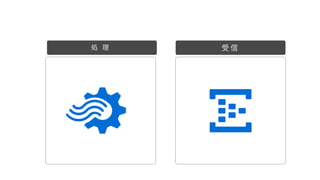

- 42. 受信処 理 受 信
- 44. L a n g u a g e s

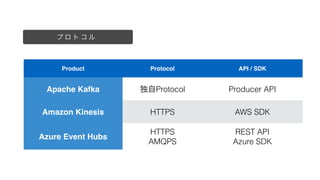

- 45. Product Protocol API / SDK Apache Kafka 独自Protocol Producer API Amazon Kinesis HTTPS AWS SDK Azure Event Hubs HTTPS AMQPS REST API Azure SDK プ ロ ト コ ル
- 48. デバイスから イベント送信
- 50. HTTPS MQTT CoAP AMQP メ ジ ャ ー な プ ロ ト コ ル

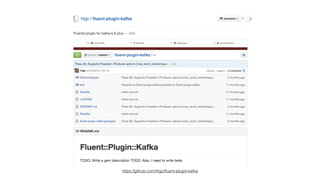

- 51. ロ グ 送 信 と い え ば
- 57. Vs.独 自 コ ー ド SQL Like Query

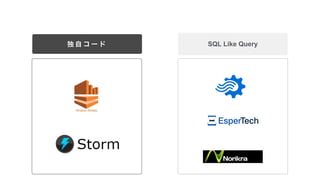

- 58. 独 自 コ ー ド SQL Like Query

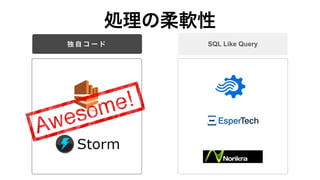

- 59. 独 自 コ ー ド SQL Like Query 処理の柔軟性

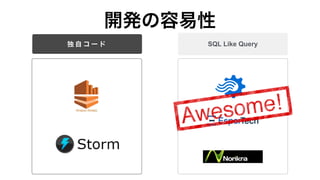

- 60. 独 自 コ ー ド SQL Like Query 開発の容易性

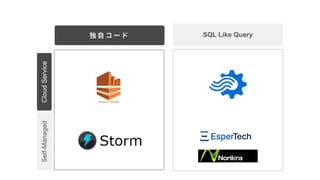

- 61. 独 自 コ ー ド SQL Like Query CloudServiceSelf-Managed
- 62. Stream Analytics SQL Like なクエリでストリーム処理ができるクラウドサービス
- 63. C o n t e n t s IoTとは？トレンドの紹介 1 Azure Stream Analyticsを使った事例紹介 3 Azure Stream Analyticsの紹介 2 Capyがどのように使っているかの実例紹介 4 実際に使った際の考察 5
- 64. A z u r e S t r e a m A n a l y t i c s の 紹 介

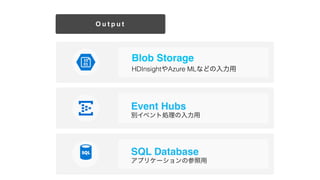

- 66. Blob Storage HDInsightやAzure MLなどの入力用 Event Hubs 別イベント処理の入力用 O u t p u t SQL Database アプリケーションの参照用

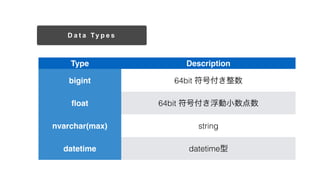

- 67. Type Description bigint 64bit 符号付き整数 ?oat 64bit 符号付き浮動小数点数 nvarchar(max) string datetime datetime型 D a t a Ty p e s
- 68. SELECT FROM WHERE GROUP BY HAVING CASE JOIN UNION WITH Q u e r y

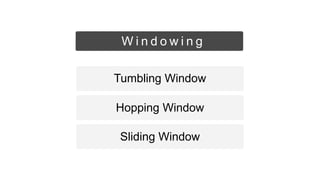

- 69. Sliding Window Hopping Window Tumbling Window W i n d o w i n g

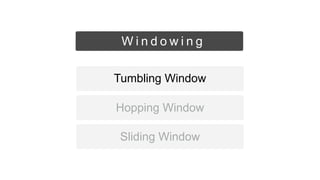

- 70. Sliding Window Hopping Window Tumbling Window W i n d o w i n g

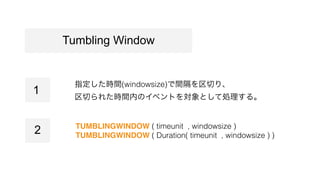

- 71. 指定した時間(windowsize)で間隔を区切り、 区切られた時間内のイベントを対象として処理する。 TUMBLINGWINDOW ( timeunit , windowsize ) TUMBLINGWINDOW ( Duration( timeunit , windowsize ) ) Tumbling Window 1 2

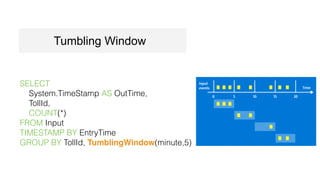

- 72. SELECT System.TimeStamp AS OutTime, TollId, COUNT(*) FROM Input TIMESTAMP BY EntryTime GROUP BY TollId, TumblingWindow(minute,5) Tumbling Window
- 73. Sliding Window Hopping Window Tumbling Window W i n d o w i n g

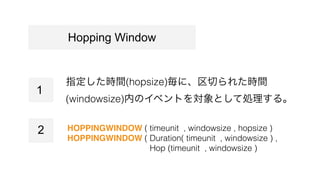

- 74. 指定した時間(hopsize)毎に、区切られた時間 (windowsize)内のイベントを対象として処理する。 HOPPINGWINDOW ( timeunit , windowsize , hopsize ) HOPPINGWINDOW ( Duration( timeunit , windowsize ) , ? Hop (timeunit , windowsize ) Hopping Window 1 2

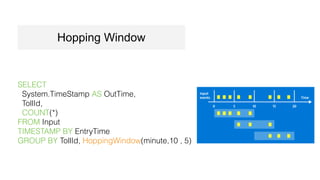

- 75. SELECT System.TimeStamp AS OutTime, TollId, COUNT(*) FROM Input TIMESTAMP BY EntryTime GROUP BY TollId, HoppingWindow(minute,10 , 5) Hopping Window

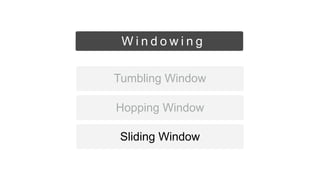

- 76. Sliding Window Hopping Window Tumbling Window W i n d o w i n g

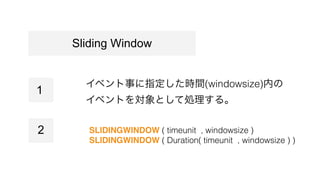

- 77. イベント事に指定した時間(windowsize)内の イベントを対象として処理する。 SLIDINGWINDOW ( timeunit , windowsize ) SLIDINGWINDOW ( Duration( timeunit , windowsize ) ) Sliding Window 1 2

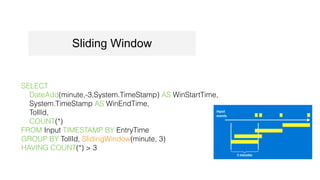

- 78. SELECT DateAdd(minute,-3,System.TimeStamp) AS WinStartTime, System.TimeStamp AS WinEndTime, TollId, COUNT(*) FROM Input TIMESTAMP BY EntryTime GROUP BY TollId, SlidingWindow(minute, 3) HAVING COUNT(*) > 3 Sliding Window

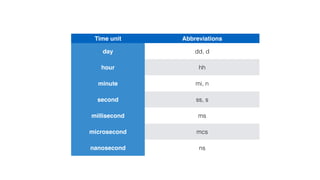

- 79. Time unit Abbreviations day dd, d hour hh minute mi, n second ss, s millisecond ms microsecond mcs nanosecond ns
- 80. C o n t e n t s IoTとは？トレンドの紹介 1 Azure Stream Analyticsを使った事例紹介 3 Azure Stream Analyticsの紹介 2 Capyがどのように使っているかの実例紹介 4 実際に使った際の考察 5

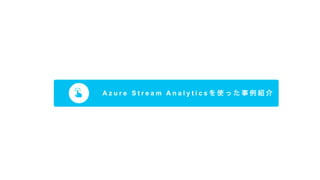

- 81. A z u r e S t r e a m A n a l y t i c s を 使 っ た 事 例 紹 介
- 82. Use Case

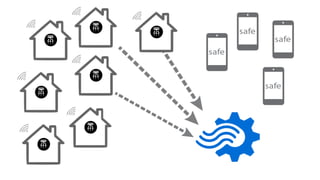

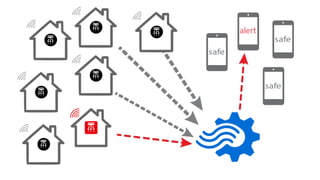

- 83. Home Security

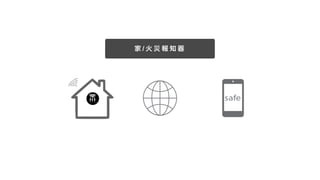

- 84. 家 / 火 災 報 知 器

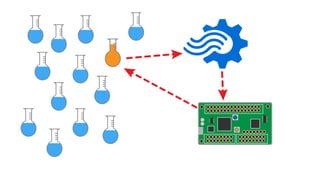

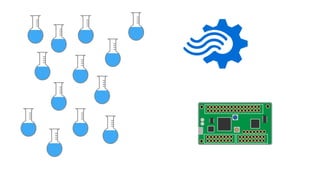

- 87. Device Control

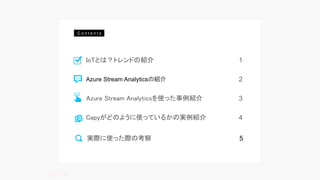

- 91. C o n t e n t s IoTとは？トレンドの紹介 1 Azure Stream Analyticsを使った事例紹介 3 Azure Stream Analyticsの紹介 2 Capyがどのように使っているかの実例紹介 4 実際に使った際の考察 5
- 92. C a p y が ど の よ う に 使 って い る か の 実 例 紹 介

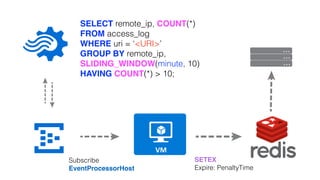

- 94. SELECT remote_ip, COUNT(*) FROM access_log WHERE uri = ‘<URI>’ GROUP BY remote_ip, SLIDING_WINDOW(minute, 10) HAVING COUNT(*) > 10; Subscribe EventProcessorHost SETEX Expire: PenaltyTime
- 95. C o n t e n t s IoTとは？トレンドの紹介 1 Azure Stream Analyticsを使った事例紹介 3 Azure Stream Analyticsの紹介 2 Capyがどのように使っているかの実例紹介 4 実際に使った際の考察 5
- 96. 実 際 に 使 っ た 際 の 考 察

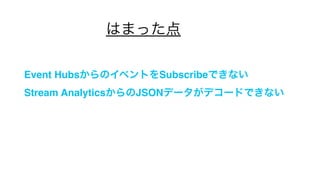

- 97. は ま っ た 点
- 98. Event HubsからのイベントをSubscribeできない 当初、他のシステムと同様PythonでSubscribe→RedisへSETを行おうと 考えていたが、Qpid-Protonを使用してもEvent Hubsへ接続が行えず断 念。(原因は恐らくConsumerGroupとPartitionの指定の不備) しかしAMQPでのDirect Connectの場合はパーティション毎にコネクショ ンを張る必要があり面倒なので、EventProcessorHost classを用いて接続 した方が全然楽。 はまった点 Stream AnalyticsからのJSONデータがデコードできない 出力をJSONに指定するとリスト型で出力されるが、何故かリストが閉じ ていないためJSONのデコードに失敗する。 今のところは原始的ですが var listObject = DynamicJSON.Parse(string.Format(“{0}]”, data));

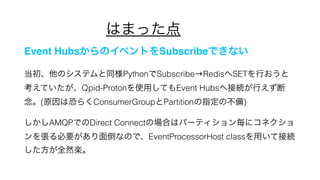

- 99. Event HubsからのイベントをSubscribeできない 当初、他のシステムと同様PythonでSubscribe→RedisへSETを行おうと 考えていたが、Qpid-Protonを使用してもEvent Hubsへ接続が行えず断 念。(原因は恐らくConsumerGroupとPartitionの指定の不備) しかしAMQPでのDirect Connectの場合はパーティション毎にコネクショ ンを張る必要があり面倒なので、EventProcessorHost classを用いて接続 した方が全然楽。 はまった点

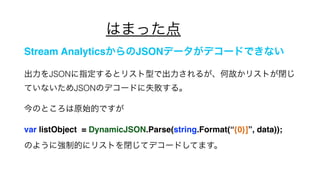

- 100. はまった点 Stream AnalyticsからのJSONデータがデコードできない 出力をJSONに指定するとリスト型で出力されるが、何故かリストが閉じ ていないためJSONのデコードに失敗する。 今のところは原始的ですが var listObject = DynamicJSON.Parse(string.Format(“{0}]”, data)); のように強制的にリストを閉じてデコードしてます。
- 101. 課 題

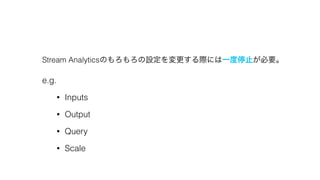

- 102. Stream Analyticsのもろもろの設定を変更する際には一度停止が必要。 e.g. ? Inputs ? Output ? Query ? Scale

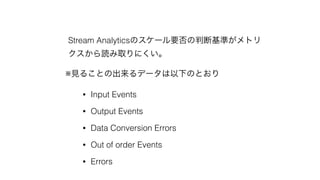

- 103. Stream Analyticsのスケール要否の判断基準がメトリ クスから読み取りにくい。 ※見ることの出来るデータは以下のとおり ? Input Events ? Output Events ? Data Conversion Errors ? Out of order Events ? Errors

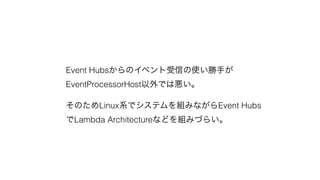

- 104. Event Hubsからのイベント受信の使い勝手が EventProcessorHost以外では悪い。 そのためLinux系でシステムを組みながらEvent Hubs でLambda 础谤肠丑颈迟别肠迟耻谤别などを组みづらい。
- 106. ま と め

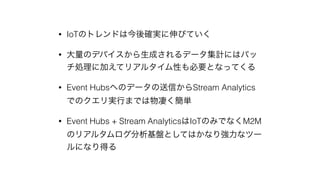

- 107. ? IoTのトレンドは今後確実に伸びていく ? 大量のデバイスから生成されるデータ集計にはバッ チ処理に加えてリアルタイム性も必要となってくる ? Event Hubsへのデータの送信からStream Analytics でのクエリ実行までは物凄く簡単 ? Event Hubs + Stream AnalyticsはIoTのみでなくM2M のリアルタムログ分析基盤としてはかなり強力なツー ルになり得る
- 108. Thank you
