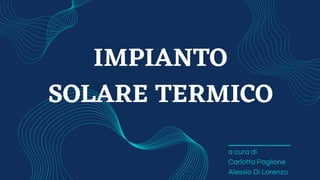

- 1. a cura di Carlotta Paglione Alessio Di Lorenzo IMPIANTO SOLARE TERMICO

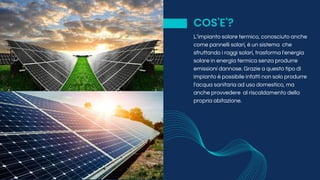

- 2. COS'E'? L’impianto solare termico, conosciuto anche come pannelli solari, è un sistema che sfruttando i raggi solari, trasforma l'energia solare in energia termica senza produrre emissioni dannose. Grazie a questo tipo di impianto è possibile infatti non solo produrre l'acqua sanitaria ad uso domestico, ma anche provvedere al riscaldamento della propria abitazione.

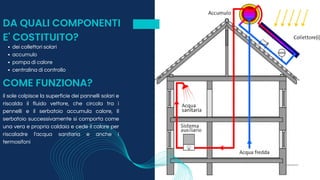

- 3. DA QUALI COMPONENTI E' COSTITUITO? dei collettori solari accumulo pompa di calore centralina di controllo COME FUNZIONA? il sole colpisce la superficie dei pannelli solari e riscalda il fluido vettore, che circola tra i pennelli e il serbatoio accumula calore, Il serbatoio successivamente si comporta come una vera e propria caldaia e cede il calore per riscaladre l'acqua sanitaria e anche i termosifoni

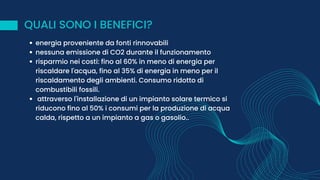

- 4. QUALI SONO I BENEFICI? energia proveniente da fonti rinnovabili nessuna emissione di CO2 durante il funzionamento risparmio nei costi: fino al 60% in meno di energia per riscaldare l'acqua, fino al 35% di energia in meno per il riscaldamento degli ambienti. Consumo ridotto di combustibili fossili. attraverso l'installazione di un impianto solare termico si riducono fino al 50% i consumi per la produzione di acqua calda, rispetto a un impianto a gas o gasolio..

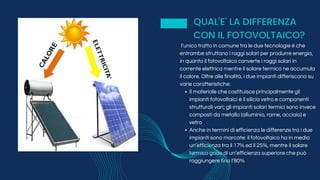

- 5. Il materiale che costituisce principalmente gli impianti fotovoltaici è il silicio vetro e componenti strutturali vari; gli impianti solari termici sono invece composti da metallo (alluminio, rame, acciaio) e vetro Anche in termini di efficienza le differenze tra i due impianti sono marcate: il fotovoltaico ha in media un’efficienza tra il 17% ed il 25%, mentre il solare termico gode di un’efficienza superiore che può raggiungere fino l’80% l’unico tratto in comune tra le due tecnologie è che entrambe sfruttano i raggi solari per produrre energia, in quanto il fotovoltaico converte i raggi solari in corrente elettrica mentre il solare termico ne accumula il calore. Oltre alle finalità, i due impianti differiscono su varie caratteristiche: QUAL'E' LA DIFFERENZA CON IL FOTOVOLTAICO?

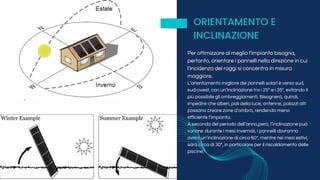

- 6. Per ottimizzare al meglio l’impianto bisogna, pertanto, orientare i pannelli nella direzione in cui l’incidenza dei raggi si concentra in misura maggiore. L’orientamento migliore dei pannelli solari è verso sud, sud-ovest, con un’inclinazione tra i 25° e i 35°, evitando il più possibile gli ombreggiamenti. Bisognerà, quindi, impedire che alberi, pali della luce, antenne, palazzi alti possano creare zone d’ombra, rendendo meno efficiente l’impianto. A seconda del periodo dell’anno,però, l’inclinazione può variare: durante i mesi invernali, i pannelli dovranno avere un’inclinazione di circa 60°, mentre nei mesi estivi, sarà circa di 30°, in particolare per il riscaldamento delle piscine. ORIENTAMENTO E INCLINAZIONE

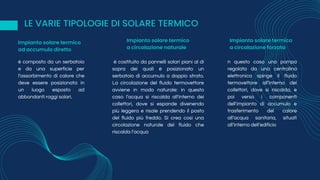

- 7. LE VARIE TIPOLOGIE DI SOLARE TERMICO è composto da un serbatoio e da una superficie per l'assorbimento di calore che deve essere posizionata in un luogo esposto ad abbondanti raggi solari. è costituito da pannelli solari piani al di sopra dei quali è posizionato un serbatoio di accumulo a doppio strato. La circolazione del fluido termovettore avviene in modo naturale: in questo caso l’acqua si riscalda all'interno dei collettori, dove si espande divenendo più leggera e risale prendendo il posto del fluido più freddo. Si crea così una circolazione naturale del fluido che riscalda l’acqua n questo caso una pompa regolata da una centralina elettronica spinge il fluido termovettore all’interno dei collettori, dove si riscalda, e poi verso i componenti dell’impianto di accumulo e trasferimento del calore all’acqua sanitaria, situati all’interno dell’edificio Impianto solare termico ad accumulo diretto Impianto solare termico a circolazione naturale Impianto solare termico a circolazione forzata
- 8. COME SI SMALTISCONO I PANNELLI SOLARI? I pannelli vengono inviati ad appositi impianti di trattamento che si occupano di separare le varie componenti. Lo smaltimento di un pannello è più semplice rispetto ad altri rifiuti di elettronica in quanto le componenti sono poche e poco inquinanti. Inoltre il 98% del materiale che compone un pannello fotovoltaico può essere recuperato e venduto sul mercato.
