トイレの利用状况を可视化できるトイレ滨辞罢サービスです。ブラウザやサイネージでの表示、データ分析、音声アナウンス、待ち人数の通知などが可能です。
![１．トイレ混雑の問題
3Copyright? 2013-2018 株式会社ファンブライト All Right Reserved.
トイレに行きたい時、
まず心配になる事は「便器が空いているかどうか」です。
トイレの混雑に関する多くの意見?要望が出ています。
? 「オフィスを選ぶ人に言いたい。オフィスは[立地]、[広さ]、[家賃]、[新
しさ]よりも、トイレの数が多いほうが快適に働けます！」
? 「弊社が入居しているテナントビルのお手洗いは個室数が足りていません。
別のフロアに行っても、全部ふさがっている事も多いです。」
? 「自分はお腹が弱いです。電車通勤時に途中下車してトイレに駆け込む事
がありますが、いつも人が並んでいます。」
? 「先日行ったアミューズメント施設の女子トイレがとても混んで
おり、結果的に30分間も並ぶことになりました。」](https://image.slidesharecdn.com/iottoilet201811-181113101756/85/IoT-2018-11-3-320.jpg)
トイレIoT@ファンブライト 2018年11月版

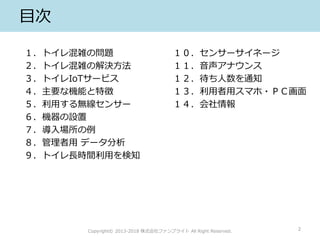

- 2. 目次 １．トイレ混雑の問題 ２．トイレ混雑の解決方法 ３．トイレ滨辞罢サービス ４．主要な機能と特徴 ５．利用する無線センサー ６．機器の設置 ７．導入場所の例 ８．管理者用 データ分析 ９．トイレ長時間利用を検知 2Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. １０．センサーサイネージ １１．音声アナウンス １２．待ち人数を通知 １３．利用者用スマホ?ＰＣ画面 １４．会社情報

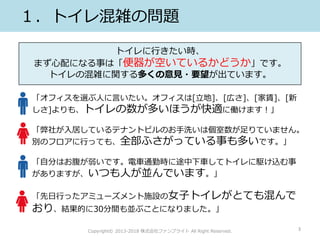

- 3. １．トイレ混雑の問題 3Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. トイレに行きたい時、 まず心配になる事は「便器が空いているかどうか」です。 トイレの混雑に関する多くの意見?要望が出ています。 ? 「オフィスを選ぶ人に言いたい。オフィスは[立地]、[広さ]、[家賃]、[新 しさ]よりも、トイレの数が多いほうが快適に働けます！」 ? 「弊社が入居しているテナントビルのお手洗いは個室数が足りていません。 別のフロアに行っても、全部ふさがっている事も多いです。」 ? 「自分はお腹が弱いです。電車通勤時に途中下車してトイレに駆け込む事 がありますが、いつも人が並んでいます。」 ? 「先日行ったアミューズメント施設の女子トイレがとても混んで おり、結果的に30分間も並ぶことになりました。」

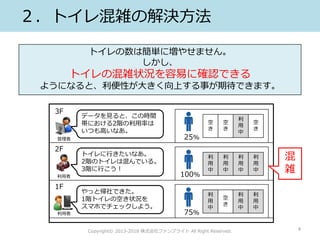

- 4. ２．トイレ混雑の解決方法 4Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. トイレの数は簡単に増やせません。 しかし、 トイレの混雑状況を容易に確認できる ようになると、利便性が大きく向上する事が期待できます。 空 き 空 き 利 用 中 空 き 利 用 中 利 用 中 利 用 中 利 用 中 利 用 中 空 き 利 用 中 利 用 中 100% 75% 25% 3F 2F 1F 混 雑利用者 管理者 データを見ると、この時間 帯における2階の利用率は いつも高いなあ。 やっと帰社できた。 1階トイレの空き状況を スマホでチェックしよう。 利用者 トイレに行きたいなあ。 2階のトイレは混んでいる。 3階に行こう！

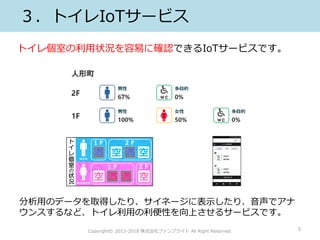

- 5. ３．トイレ滨辞罢サービス トイレ個室の利用状況を容易に確認できるIoTサービスです。 5Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 分析用のデータを取得したり、サイネージに表示したり、音声でアナ ウンスするなど、トイレ利用の利便性を向上させるサービスです。

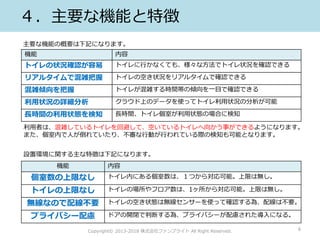

- 6. ４．主要な機能と特徴 6Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 機能 内容 トイレの状況確認が容易 トイレに行かなくても、様々な方法でトイレ状況を確認できる リアルタイムで混雑把握 トイレの空き状況をリアルタイムで確認できる 混雑傾向を把握 トイレが混雑する時間帯の傾向を一目で確認できる 利用状況の詳細分析 クラウド上のデータを使ってトイレ利用状況の分析が可能 長時間の利用状態を検知 長時間、トイレ個室が利用状態の場合に検知 主要な機能の概要は下記になります。 利用者は、混雑しているトイレを回避して、空いているトイレへ向かう事ができるようになります。 また、個室内で人が倒れていたり、不審な行動が行われている際の検知も可能となります。 機能 内容 個室数の上限なし トイレ内にある個室数は、１つから対応可能。上限は無し。 トイレの上限なし トイレの場所やフロア数は、1ヶ所から対応可能。上限は無し。 無線なので配線不要 トイレの空き状態は無線センサーを使って確認する為、配線は不要。 プライバシー配慮 ドアの開閉で判断する為、プライバシーが配慮された導入になる。 設置環境に関する主な特徴は下記になります。

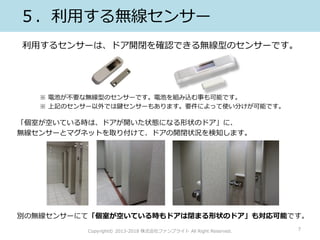

- 7. ５．利用する無線センサー 7Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 利用するセンサーは、ドア開閉を確認できる無線型のセンサーです。 「個室が空いている時は、ドアが開いた状態になる形状のドア」に、 無線センサーとマグネットを取り付けて、ドアの開閉状況を検知します。 ※ 電池が不要な無線型のセンサーです。電池を組み込む事も可能です。 ※ 上記のセンサー以外では鍵センサーもあります。要件によって使い分けが可能です。 別の無線センサーにて「個室が空いている時もドアは閉まる形状のドア」も対応可能です。

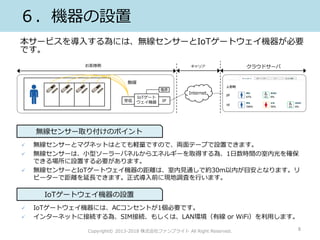

- 8. ６．機器の設置 ? 無線センサーとマグネットはとても軽量ですので、両面テープで設置できます。 ? 無線センサーは、小型ソーラーパネルからエネルギーを取得する為、1日数時間の室内光を確保 できる場所に設置する必要があります。 ? 無線センサーとIoTゲートウェイ機器の距離は、室内見通しで約30m以内が目安となります。リ ピーターで距離を延長できます。正式導入前に現地調査を行います。 8Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 本サービスを導入する為には、無線センサーとIoTゲートウェイ機器が必要 です。 受信 IP IoTゲート ウェイ機器 Internet クラウドサーバお客様側 キャリア 無線 電源 無線センサー取り付けのポイント ? IoTゲートウェイ機器には、ACコンセントが1個必要です。 ? インターネットに接続する為、SIM接続、もしくは、LAN環境（有線 or WiFi）を利用します。 IoTゲートウェイ機器の設置

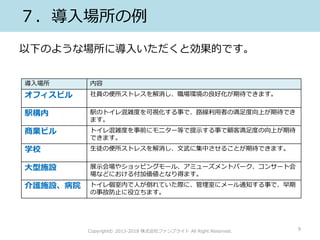

- 9. ７．導入場所の例 以下のような場所に導入いただくと効果的です。 9Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 導入場所 内容 オフィスビル 社員の便所ストレスを解消し、職場環境の良好化が期待できます。 駅構内 駅のトイレ混雑度を可視化する事で、路線利用者の満足度向上が期待でき ます。 商業ビル トイレ混雑度を事前にモニター等で提示する事で顧客満足度の向上が期待 できます。 学校 生徒の便所ストレスを解消し、文武に集中させることが期待できます。 大型施設 展示会場やショッピングモール、アミューズメントパーク、コンサート会 場などにおける付加価値となり得ます。 介護施設、病院 トイレ個室内で人が倒れていた際に、管理室にメール通知する事で、早期 の事故防止に役立ちます。

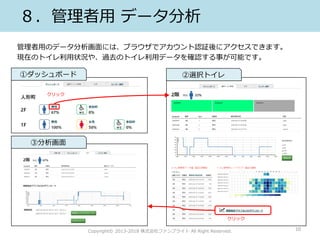

- 10. ８．管理者用 データ分析 管理者用のデータ分析画面には、ブラウザでアカウント認証後にアクセスできます。 現在のトイレ利用状況や、過去のトイレ利用データを確認する事が可能です。 10Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. ①ダッシュボード ②選択トイレ ③分析画面 クリック クリック

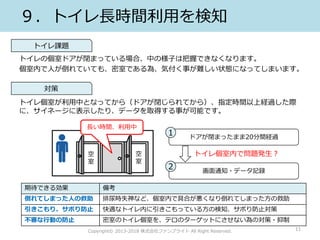

- 11. ９．トイレ長時間利用を検知 トイレの個室ドアが閉まっている場合、中の様子は把握できなくなります。 個室内で人が倒れていても、密室である為、気付く事が難しい状態になってしまいます。 11Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. トイレ課題 対策 トイレ個室が利用中となってから（ドアが閉じられてから）、指定時間以上経過した際 に、サイネージに表示したり、データを取得する事が可能です。 ドアが閉まったまま20分間経過 長い時間、利用中 空 室 空 室 １ 画面通知?データ記録 ２ トイレ個室内で問題発生？ 期待できる効果 備考 倒れてしまった人の救助 排尿時失神など、個室内で具合が悪くなり倒れてしまった方の救助 引きこもり、サボり防止 快適なトイレ内に引きこもっている方の検知、サボり防止対策 不審な行動の防止 密室のトイレ個室を、テロのターゲットにさせない為の対策?抑制

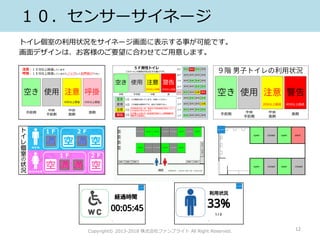

- 12. １０．センサーサイネージ 12Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. トイレ個室の利用状況をサイネージ画面に表示する事が可能です。 画面デザインは、お客様のご要望に合わせてご用意します。

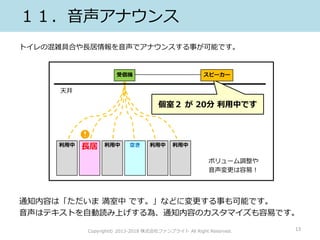

- 13. １１．音声アナウンス トイレの混雑具合や長居情報を音声でアナウンスする事が可能です。 13Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 天井 ボリューム調整や 音声変更は容易！ 個室２ が 20分 利用中です 利用中 長居 利用中 空き 利用中 利用中 受信機 スピーカー 通知内容は「ただいま 満室中 です。」などに変更する事も可能です。 音声はテキストを自動読み上げする為、通知内容のカスタマイズも容易です。

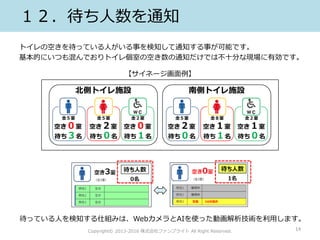

- 14. １２．待ち人数を通知 14Copyright? 2013-2016 株式会社ファンブライト All Right Reserved. トイレの空きを待っている人がいる事を検知して通知する事が可能です。 基本的にいつも混んでおりトイレ個室の空き数の通知だけでは不十分な現場に有効です。 全５室 空き０室 全５室 待ち３名 空き２室 待ち０名 全５室 空き２室 全８室 待ち０名 空き１室 待ち１名 全２室 空き１室 待ち０名 全２室 空き０室 待ち１名 北側トイレ施設 南側トイレ施設 待っている人を検知する仕組みは、WebカメラとAIを使った動画解析技術を利用します。 【サイネージ画面例】

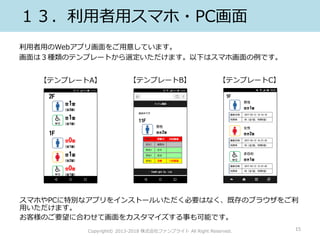

- 15. １３．利用者用スマホ?PC画面 15Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 利用者用のWebアプリ画面をご用意しています。 画面は３種類のテンプレートから選定いただけます。以下はスマホ画面の例です。 スマホやPCに特別なアプリをインストールいただく必要はなく、既存のブラウザをご利 用いただけます。 お客様のご要望に合わせて画面をカスタマイズする事も可能です。 【テンプレートA】 【テンプレートB】 【テンプレートC】

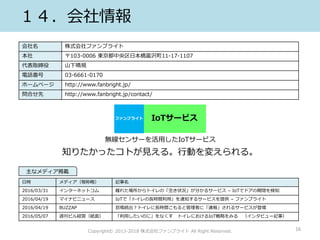

- 16. １４．会社情報 16Copyright? 2013-2018 株式会社ファンブライト All Right Reserved. 会社名 株式会社ファンブライト 本社 〒103-0006 東京都中央区日本橋富沢町11-17-1107 代表取締役 山下晴規 電話番号 03-6661-0170 ホームページ http://www.fanbright.jp/ 問合せ先 http://www.fanbright.jp/contact/ IoTサービスファンブライト 無線センサーを活用したIoTサービス 知りたかったコトが見える。行動を変えられる。 主なメディア掲載 日時 メディア（敬称略） 記事名 2016/03/31 インターネットコム 離れた場所からトイレの「空き状況」が分かるサービス – IoTでドアの開閉を検知 2016/04/19 マイナビニュース IoTで「トイレの長時間利用」を通知するサービスを提供 – ファンブライト 2016/04/19 BUZZAP 悲鳴続出？トイレに長時間こもると管理者に「通報」されるサービスが登場 2016/05/07 週刊ビル経営（紙面） 「利用したいのに」をなくす トイレにおけるIoT戦略をみる （インタビュー記事）
