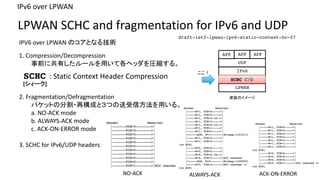

![1. Compression/Decompression
事前に共有したルールを用いて各ヘッダを圧縮する。
LPWAN SCHC and fragmentation for IPv6 and UDP
IPv6 over LPWAN
draft-ietf-lpwan-ipv6-static-context-hc-07
NO-ACK ALWAYS-ACK ACK-ON-ERROR
SCHC : Static Context Header Compression
2. Fragmentation/Defragmentation
パケットの分割?再構成と３つの送受信方法を用いる。
a. NO-ACK mode
b. ALWAYS-ACK mode
c. ACK-ON-ERROR mode
3. SCHC for IPv6/UDP headers
[シィーク]
IPV6 over LPWAN のコアとなる技術
ここ！
APP APP APP
UDP
IPv6
LPWAN
SCHC C/D
実装のイメージ](https://image.slidesharecdn.com/iot-lpwan-sakane-20171115a-out-171215040148/85/IPv6-over-LPWAN-12-320.jpg)
![まとめ
? モノをつなぐ技術として LPWAが注目されてます。
ü Low Power, Low Cost, Long Range, Low Data rate
? IPv6 over LPWAN
ü LPWAネットワークで IPv6/UDP を使う技術のこと。
ü IETF lpwan WG で議論されてます。
ü SCHC [シィーク] がコア技術。
ü SCHC over Foo [シィーカバブー] はこれから。
? IETF Hackathon に参加してハッピーになろう！
IPv6 over LPWAN の状況](https://image.slidesharecdn.com/iot-lpwan-sakane-20171115a-out-171215040148/85/IPv6-over-LPWAN-20-320.jpg)
IPv6 over LPWAN の状況

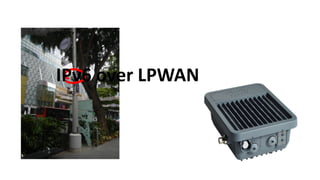

- 1. IPv6 over LPWAN の状況 坂根 昌一 IETF報告会 (100th シンガポール), 2017年12月15日 イノベーションセンター シスコシステムズ

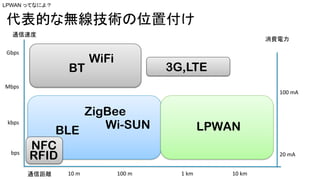

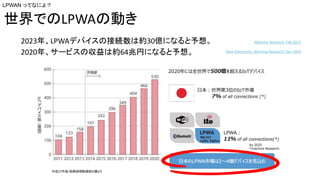

- 5. 消費電力 BLE ZigBee Wi-SUN WiFi BT 10 m 100 m 1 km 10 km 3G,LTE LPWAN bps kbps Gbps 通信速度 NFC RFID 20 mA 100 mA Mbps 通信距離 LPWAN ってなによ？ 代表的な無線技術の位置付け

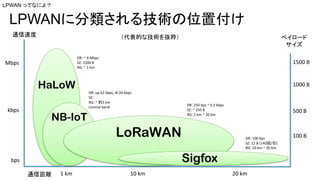

- 7. 消費電力 BLE ZigBee Wi-SUN WiFi BT 10 m 100 m 1 km 10 km 3G,LTE LPWAN bps kbps Gbps 通信速度 NFC RFID 20 mA 100 mA Mbps 通信距離 LPWAN ってなによ？ 代表的な無線技術の位置付け WPAN

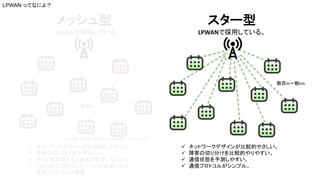

- 8. ü ネットワークデザインが比較的むずかしい。 ü 障害の切り分けがむずかしい。 ü ホップ数が増えると通信が安定しなくなる。 ü GWの近くに特別なデバイスが必要になる。 ü 通信プロトコルが複雑。 ü ネットワークデザインが比較的やさしい。 ü 障害の切り分けを比較的やりやすい。 ü 通信状態を予測しやすい。 ü 通信プロトコルがシンプル。 WPANで採用している。 メッシュ型 LPWANで採用している。 スター型 数百m 数百m?数km LPWAN ってなによ？ より正確には上記トポロジはpeer-to-peer型のcluster-tree型

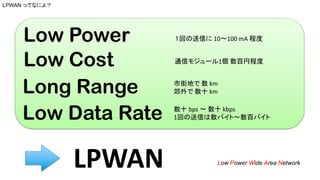

- 10. Long Range LPWAN Low Data Rate 数十 bps ? 数十 kbps 1回の送信は数バイト?数百バイト 市街地で 数 km 郊外で 数十 km Low Power Low Cost １回の送信に 10?100 mA 程度 通信モジュール1個 数百円程度 LPWAN ってなによ？ Low Power Wide Area Network
- 11. IPv6 over LPWAN
- 12. 1. Compression/Decompression 事前に共有したルールを用いて各ヘッダを圧縮する。 LPWAN SCHC and fragmentation for IPv6 and UDP IPv6 over LPWAN draft-ietf-lpwan-ipv6-static-context-hc-07 NO-ACK ALWAYS-ACK ACK-ON-ERROR SCHC : Static Context Header Compression 2. Fragmentation/Defragmentation パケットの分割?再構成と３つの送受信方法を用いる。 a. NO-ACK mode b. ALWAYS-ACK mode c. ACK-ON-ERROR mode 3. SCHC for IPv6/UDP headers [シィーク] IPV6 over LPWAN のコアとなる技術 ここ！ APP APP APP UDP IPv6 LPWAN SCHC C/D 実装のイメージ

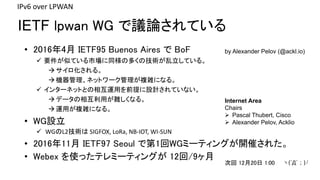

- 13. IETF lpwan WG で議論されている IPv6 over LPWAN by Alexander Pelov (@ackl.io)? 2016年4月 IETF95 Buenos Aires で BoF ü 要件が似ている市場に同様の多くの技術が乱立している。 àサイロ化される。 à機器管理、ネットワーク管理が複雑になる。 ü インターネットとの相互運用を前提に設計されていない。 àデータの相互利用が難しくなる。 à運用が複雑になる。 ? WG設立 ü WGのL2技術は SIGFOX, LoRa, NB-IOT, WI-SUN ? 2016年11月 IETF97 Seoul で第1回WGミーティングが開催された。 ? Webex を使ったテレミーティングが 12回/9ヶ月 Internet Area Chairs ? Pascal Thubert, Cisco ? Alexander Pelov, Acklio 次回 12月20日 1:00 ヽ(?Д`；)?

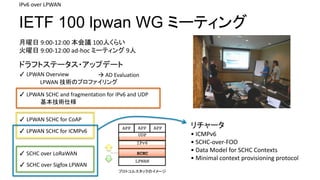

- 14. IETF 100 lpwan WG ミーティング IPv6 over LPWAN 月曜日 9:00-12:00 本会議 100人くらい 火曜日 9:00-12:00 ad-hoc ミーティング 9人 ? LPWAN Overview à AD Evaluation ? LPWAN SCHC for CoAP ? LPWAN SCHC for ICMPv6 ? SCHC over LoRaWAN ? SCHC over Sigfox LPWAN LPWAN 技術のプロファイリング ? LPWAN SCHC and fragmentation for IPv6 and UDP 基本技術仕様 APP APP APP UDP IPv6 LPWAN プロトコルスタックのイメージ SCHC ドラフトステータス?アップデート リチャータ ? ICMPv6 ? SCHC-over-FOO ? Data Model for SCHC Contexts ? Minimal context provisioning protocol

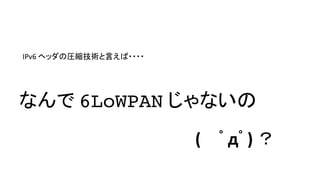

- 15. なんで 6LoWPAN じゃないの ( ?д?) ？ IPv6 ヘッダの圧縮技術と言えば????

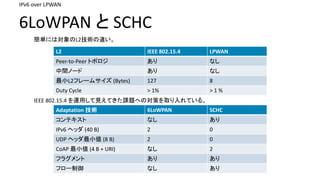

- 16. 6LoWPAN と SCHC IPv6 over LPWAN Adaptation 技術 6LoWPAN SCHC コンテキスト なし あり IPv6 ヘッダ (40 B) 2 0 UDP ヘッダ最小値 (8 B) 2 0 CoAP 最小値 (4 B + URI) なし 2 フラグメント あり あり フロー制御 なし あり L2 IEEE 802.15.4 LPWAN Peer-to-Peer トポロジ あり なし 中間ノード あり なし 最小L2フレームサイズ (Bytes) 127 8 Duty Cycle > 1% > 1 % 簡単には対象のL2技術の違い。 IEEE 802.15.4 を運用して見えてきた課題への対策を取り入れている。

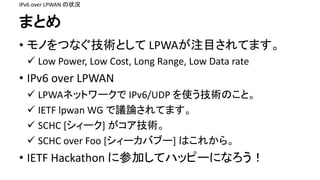

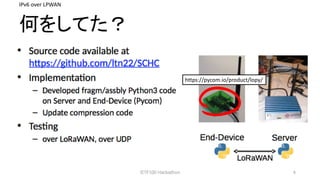

- 20. まとめ ? モノをつなぐ技術として LPWAが注目されてます。 ü Low Power, Low Cost, Long Range, Low Data rate ? IPv6 over LPWAN ü LPWAネットワークで IPv6/UDP を使う技術のこと。 ü IETF lpwan WG で議論されてます。 ü SCHC [シィーク] がコア技術。 ü SCHC over Foo [シィーカバブー] はこれから。 ? IETF Hackathon に参加してハッピーになろう！ IPv6 over LPWAN の状況
