Iridra Srl
fitodepurazione e gestione sostenibile delle acque
via la Marmora 51, 50121 Firenze
Tel. 055470729 Fax 055475593
www.iridra.com
Fitodepurazione per frazioni e comunità isolate

Iris pseudacorus

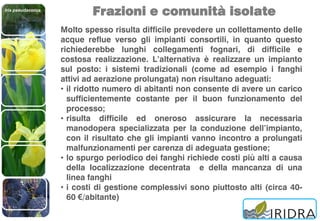

Frazioni e comunità isolate
Molto spesso risulta difficile prevedere un collettamento delle
acque reflue verso gli impianti consortili, in quanto questo
richiederebbe lunghi collegamenti fognari, di difficile e
costosa realizzazione. L’alternativa è realizzare un impianto
sul posto: i sistemi tradizionali (come ad esempio i fanghi
attivi ad aerazione prolungata) non risultano adeguati:
• il ridotto numero di abitanti non consente di avere un carico
sufficientemente costante per il buon funzionamento del
processo;
• risulta difficile ed oneroso assicurare la necessaria
manodopera specializzata per la conduzione dell’impianto,
con il risultato che gli impianti vanno incontro a prolungati
malfunzionamenti per carenza di adeguata gestione;
• lo spurgo periodico dei fanghi richiede costi più alti a causa
della localizzazione decentrata e della mancanza di una
linea fanghi
• i costi di gestione complessivi sono piuttosto alti (circa 40-
60 €/abitante)

Iris pseudacorus

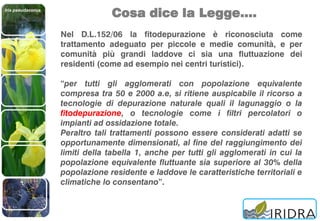

Cosa dice la Legge….
Nel D.L.152/06 la fitodepurazione è riconosciuta come
trattamento adeguato per piccole e medie comunità, e per
comunità più grandi laddove ci sia una fluttuazione dei
residenti (come ad esempio nei centri turistici).
“per tutti gli agglomerati con popolazione equivalente
compresa tra 50 e 2000 a.e, si ritiene auspicabile il ricorso a
tecnologie di depurazione naturale quali il lagunaggio o la
fitodepurazione, o tecnologie come i filtri percolatori o
impianti ad ossidazione totale.
Peraltro tali trattamenti possono essere considerati adatti se
opportunamente dimensionati, al fine del raggiungimento dei
limiti della tabella 1, anche per tutti gli agglomerati in cui la
popolazione equivalente fluttuante sia superiore al 30% della
popolazione residente e laddove le caratteristiche territoriali e
climatiche lo consentano”.

Iris pseudacorus

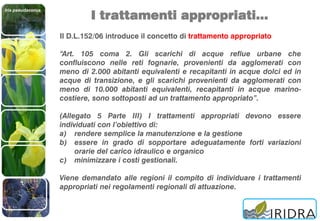

I trattamenti appropriati…
Il D.L.152/06 introduce il concetto di trattamento appropriato
“Art. 105 coma 2. Gli scarichi di acque reflue urbane che
confluiscono nelle reti fognarie, provenienti da agglomerati con
meno di 2.000 abitanti equivalenti e recapitanti in acque dolci ed in
acque di transizione, e gli scarichi provenienti da agglomerati con
meno di 10.000 abitanti equivalenti, recapitanti in acque marino-
costiere, sono sottoposti ad un trattamento appropriato”.
(Allegato 5 Parte III) I trattamenti appropriati devono essere
individuati con l’obiettivo di:
a) rendere semplice la manutenzione e la gestione
b) essere in grado di sopportare adeguatamente forti variazioni
orarie del carico idraulico e organico
c) minimizzare i costi gestionali.
Viene demandato alle regioni il compito di individuare i trattamenti
appropriati nei regolamenti regionali di attuazione.

Iris pseudacorus

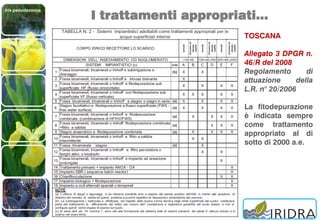

I trattamenti appropriati…
TOSCANA
Allegato 3 DPGR n.
46/R del 2008
Regolamento di
attuazione della
L.R. n° 20/2006
La fitodepurazione
è indicata sempre
come trattamento
appropriato al di
sotto di 2000 a.e.

Iris pseudacorus

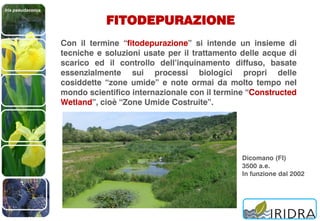

FITODEPURAZIONE
Con il termine “fitodepurazione” si intende un insieme di
tecniche e soluzioni usate per il trattamento delle acque di
scarico ed il controllo dell’inquinamento diffuso, basate
essenzialmente sui processi biologici propri delle
cosiddette “zone umide” e note ormai da molto tempo nel
mondo scientifico internazionale con il termine “Constructed
Wetland”, cioè “Zone Umide Costruite”.
Dicomano (FI)
3500 a.e.
In funzione dal 2002

Iris pseudacorus

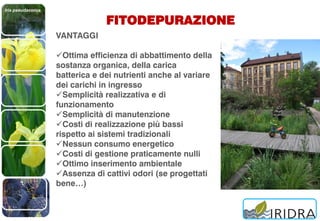

FITODEPURAZIONE
VANTAGGI
Ottima efficienza di abbattimento della
sostanza organica, della carica
batterica e dei nutrienti anche al variare
dei carichi in ingresso
Semplicità realizzativa e di
funzionamento
Semplicità di manutenzione
Costi di realizzazione più bassi
rispetto ai sistemi tradizionali
Nessun consumo energetico
Costi di gestione praticamente nulli
Ottimo inserimento ambientale
Assenza di cattivi odori (se progettati
bene…)

Iris pseudacorus

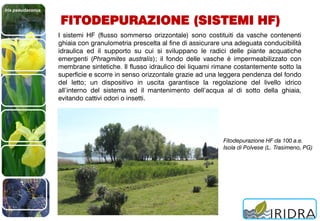

FITODEPURAZIONE (SISTEMI HF)
I sistemi HF (flusso sommerso orizzontale) sono costituiti da vasche contenenti
ghiaia con granulometria prescelta al fine di assicurare una adeguata conducibilità
idraulica ed il supporto su cui si sviluppano le radici delle piante acquatiche
emergenti (Phragmites australis); il fondo delle vasche è impermeabilizzato con
membrane sintetiche. Il flusso idraulico dei liquami rimane costantemente sotto la
superficie e scorre in senso orizzontale grazie ad una leggera pendenza del fondo
del letto; un dispositivo in uscita garantisce la regolazione del livello idrico
all’interno del sistema ed il mantenimento dell’acqua al di sotto della ghiaia,
evitando cattivi odori o insetti.
Fitodepurazione HF da 100 a.e.
Isola di Polvese (L. Trasimeno, PG)

Iris pseudacorus

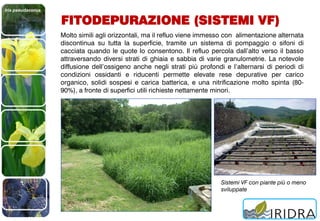

FITODEPURAZIONE (SISTEMI VF)
Molto simili agli orizzontali, ma il refluo viene immesso con alimentazione alternata
discontinua su tutta la superficie, tramite un sistema di pompaggio o sifoni di
cacciata quando le quote lo consentono. Il refluo percola dall’alto verso il basso
attraversando diversi strati di ghiaia e sabbia di varie granulometrie. La notevole
diffusione dell’ossigeno anche negli strati più profondi e l’alternarsi di periodi di
condizioni ossidanti e riducenti permette elevate rese depurative per carico
organico, solidi sospesi e carica batterica, e una nitrificazione molto spinta (80-
90%), a fronte di superfici utili richieste nettamente minori.
Sistemi VF con piante più o meno
sviluppate

Iris pseudacorus

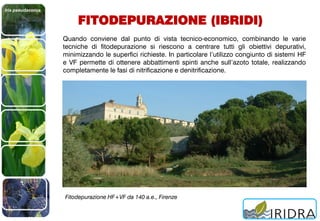

FITODEPURAZIONE (IBRIDI)
Quando conviene dal punto di vista tecnico-economico, combinando le varie
tecniche di fitodepurazione si riescono a centrare tutti gli obiettivi depurativi,
minimizzando le superfici richieste. In particolare l’utilizzo congiunto di sistemi HF
e VF permette di ottenere abbattimenti spinti anche sull’azoto totale, realizzando
completamente le fasi di nitrificazione e denitrificazione.
Fitodepurazione HF+VF da 140 a.e., Firenze

Iris pseudacorus

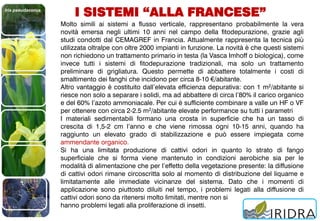

I SISTEMI “ALLA FRANCESE”
Molto simili ai sistemi a flusso verticale, rappresentano probabilmente la vera
novità emersa negli ultimi 10 anni nel campo della fitodepurazione, grazie agli
studi condotti dal CEMAGREF in Francia. Attualmente rappresenta la tecnica più
utilizzata oltralpe con oltre 2000 impianti in funzione. La novità è che questi sistemi
non richiedono un trattamento primario in testa (la Vasca Imhoff o biologica), come
invece tutti i sistemi di fitodepurazione tradizionali, ma solo un trattamento
preliminare di grigliatura. Questo permette di abbattere totalmente i costi di
smaltimento dei fanghi che incidono per circa 8-10 €/abitante.
Altro vantaggio è costituito dall’elevata efficienza depurativa: con 1 m2/abitante si
riesce non solo a separare i solidi, ma ad abbattere di circa l’80% il carico organico
e del 60% l’azoto ammoniacale. Per cui è sufficiente combinare a valle un HF o VF
per ottenere con circa 2-2.5 m2/abitante elevate performance su tutti i parametri
I materiali sedimentabili formano una crosta in superficie che ha un tasso di
crescita di 1,5-2 cm l’anno e che viene rimossa ogni 10-15 anni, quando ha
raggiunto un elevato grado di stabilizzazione e può essere impiegata come
ammendante organico.
Si ha una limitata produzione di cattivi odori in quanto lo strato di fango
superficiale che si forma viene mantenuto in condizioni aerobiche sia per le
modalità di alimentazione che per l’effetto della vegetazione presente: la diffusione
di cattivi odori rimane circoscritta solo al momento di distribuzione del liquame e
limitatamente alle immediate vicinanze del sistema. Dato che i momenti di
applicazione sono piuttosto diluiti nel tempo, i problemi legati alla diffusione di
cattivi odori sono da ritenersi molto limitati, mentre non si
hanno problemi legati alla proliferazione di insetti.

Iris pseudacorus
I SISTEMI “ALLA FRANCESE”

Iris pseudacorus

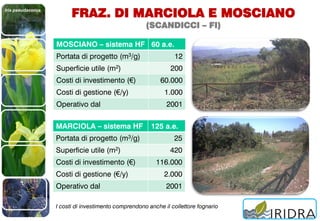

FRAZ. DI MARCIOLA E MOSCIANO
(SCANDICCI – FI)
MOSCIANO – sistema HF 60 a.e.
Portata di progetto (m3/g) 12
Superficie utile (m2) 200
Costi di investimento (€) 60.000
Costi di gestione (€/y) 1.000
Operativo dal 2001
MARCIOLA – sistema HF 125 a.e.
Operativo dal 2001
I costi di investimento comprendono anche il collettore fognario

Iris pseudacorus

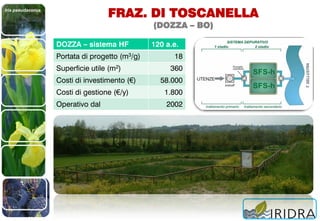

FRAZ. DI TOSCANELLA
(DOZZA – BO)
DOZZA – sistema HF 120 a.e.
Operativo dal 2002

Iris pseudacorus

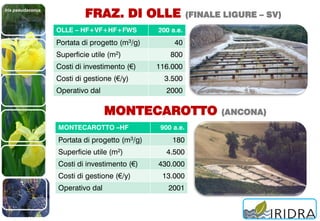

FRAZ. DI OLLE (FINALE LIGURE – SV)
OLLE – HF+VF+HF+FWS 200 a.e.
Operativo dal 2000
MONTECAROTTO (ANCONA)
MONTECAROTTO –HF 900 a.e.
Superficie utile (m2) 4.500
Operativo dal 2001

Iris pseudacorus

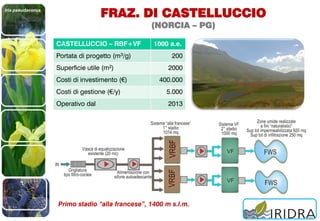

FRAZ. DI CASTELLUCCIO
(NORCIA – PG)
CASTELLUCCIO – RBF+VF 1000 a.e.
Operativo dal 2013
Primo stadio “alla francese”, 1400 m s.l.m.

Iris pseudacorus

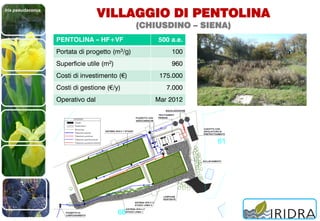

VILLAGGIO DI PENTOLINA
(CHIUSDINO – SIENA)
PENTOLINA – HF+VF 500 a.e.
Operativo dal Mar 2012

Iris pseudacorus

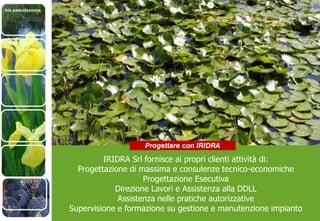

IRIDRA Srl fornisce ai propri clienti attività di:
Progettazione di massima e consulenze tecnico-economiche
Progettazione Esecutiva
Direzione Lavori e Assistenza alla DDLL
Assistenza nelle pratiche autorizzative
Supervisione e formazione su gestione e manutenzione impianto
Progettare con IRIDRA
