METODO CHRISTIANSEN HARGREAVES
Para esto método se calculara primero la Eto, empleando los datos obtenidos de la página del SENAMHI, y con la tabla
de Radiación Extraterrestre, para así hallar finalmente los Caudales mensuales por cultivo.
CÁLCULO: EVAPOTRANSPIRACIÓN POTENCIAL
MES RT CTT CHT CWT CST CE ETP (mm/día)
ENERO 15.81
1.29 0.99 0.98 0.82 0.97 5.04
FEBRERO 15.98 1.32 1.01 0.94 0.88 0.97 5.55
MARZO 15.75 1.33 1.01 0.95 0.91 0.97 5.76
ABRIL 14.88 1.29 0.99 0.95 0.99 0.97 5.64
MAYO 13.76 1.27 0.93 0.91 0.83 0.97 3.88
JUNIO 13.12 1.23 0.93 0.94 0.82 0.97 3.67
JULIO
13.39
1.16 0.94 0.96 0.94 0.97 4.13
AGOSTO 14.41 1.16 0.97 0.98 0.96 0.97 4.79
SEPTIEMBRE
15.46
1.17 0.97 0.94 0.99 0.97 5.16
OCTUBRE 15.96 1.18 0.96 0.91 0.96 0.97 5.02
NOVIEMBRE 15.89 1.19 0.96 0.98 0.98 0.97 5.54
DICIEMBRE 15.73 1.24 0.96 0.94 0.96 0.97 5.37

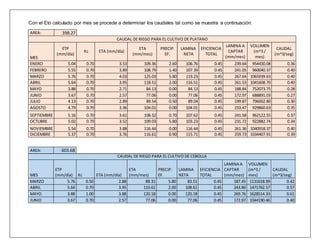

Con el Eto calculado por mes se procede a determinar los caudales tal como se muestra a continuación:
AREA: 398.27
CAUDAL DE RIEGO PARA EL CULTIVO DE PLATANO
MES
ETP
(mm/día)
Kc ETA (mm/día)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO 5.04 0.70 3.53 109.36 2.60 106.76 0.45 239.64 954430.08 0.36
FEBRERO 5.55 0.70 3.89 108.79 1.40 107.39 0.45 241.05 960040.37 0.40
MARZO 5.76 0.70 4.03 125.03 5.80 119.23 0.45 267.64 1065939.63 0.40
ABRIL 5.64 0.70 3.95 118.51 2.00 116.51 0.45 261.53 1041608.70 0.40
MAYO 3.88 0.70 2.71 84.13 0.00 84.13 0.45 188.84 752073.75 0.28
JUNIO 3.67 0.70 2.57 77.06 0.00 77.06 0.45 172.97 688891.03 0.27
JULIO 4.13 0.70 2.89 89.54 0.50 89.04 0.45 199.87 796002.80 0.30
AGOSTO 4.79 0.70 3.36 104.01 0.00 104.01 0.45 233.47 929860.63 0.35
SEPTIEMBRE 5.16 0.70 3.61 108.32 0.70 107.62 0.45 241.58 962122.55 0.37
OCTUBRE 5.02 0.70 3.52 109.03 5.80 103.23 0.45 231.72 922882.74 0.34
NOVIEMBRE 5.54 0.70 3.88 116.44 0.00 116.44 0.45 261.36 1040918.37 0.40
DICIEMBRE 5.37 0.70 3.76 116.61 0.90 115.71 0.45 259.73 1034407.91 0.39
AREA: 603.68
CAUDAL DE RIEGO PARA EL CULTIVO DE CEBOLLA
MES
ETP
(mm/día) Kc ETA (mm/día)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
MARZO 5.76 0.50 2.88 89.31 5.80 83.51 0.45 187.45 1131618.99 0.42
ABRIL 5.64 0.70 3.95 110.61 2.00 108.61 0.45 243.80 1471762.57 0.57
MAYO 3.88 1.00 3.88 120.18 0.00 120.18 0.45 269.76 1628514.33 0.61
JUNIO 3.67 0.70 2.57 77.06 0.00 77.06 0.45 172.97 1044190.46 0.40

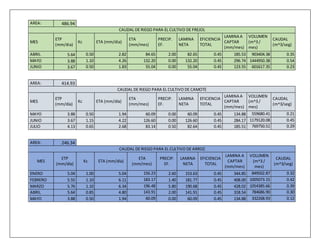

AREA: 486.94
CAUDAL DE RIEGO PARA EL CULTIVO DE FREJOL
MES
ETP
(mm/dia)
Kc ETA (mm/dia)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ABRIL 5.64 0.50 2.82 84.65 2.00 82.65 0.45 185.53 903404.38 0.35
MAYO 3.88 1.10 4.26 132.20 0.00 132.20 0.45 296.74 1444950.38 0.54
JUNIO 3.67 0.50 1.83 55.04 0.00 55.04 0.45 123.55 601617.35 0.23
AREA: 414.93
CAUDAL DE RIEGO PARA EL CULTIVO DE CAMOTE
MES
ETP
(mm/día)
Kc ETA (mm/día)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
MAYO 3.88 0.50 1.94 60.09 0.00 60.09 0.45 134.88 559680.41 0.21
JUNIO 3.67 1.15 4.22 126.60 0.00 126.60 0.45 284.17 1179120.08 0.45
JULIO 4.13 0.65 2.68 83.14 0.50 82.64 0.45 185.51 769750.51 0.29
AREA: 246.34
CAUDAL DE RIEGO PARA EL CULTIVO DE ARROZ
MES
ETP
(mm/día)
Kc ETA (mm/día)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO 5.04 1.00 5.04 156.23 2.60 153.63 0.45 344.85 849502.87 0.32
FEBRERO 5.55 1.10 6.11 183.17 1.40 181.77 0.45 408.00 1005073.15 0.42
MARZO 5.76 1.10 6.34 196.48 5.80 190.68 0.45 428.02 1054385.66 0.39
ABRIL 5.64 0.85 4.80 143.91 2.00 141.91 0.45 318.54 784686.90 0.30
MAYO 3.88 0.50 1.94 60.09 0.00 60.09 0.45 134.88 332268.93 0.12

AREA: 511.98

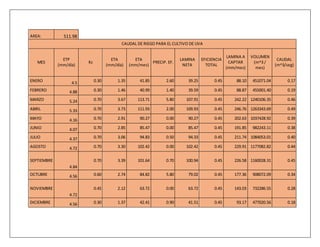

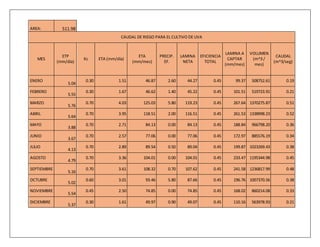

CAUDAL DE RIEGO PARA EL CULTIVO DE UVA
MES
ETP
(mm/día)
Kc ETA (mm/día)
ETA
(mm/mes)
PRECIP.
EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO
5.04
0.30 1.51 46.87 2.60 44.27 0.45 99.37 508752.61 0.19
FEBRERO
5.55
0.30 1.67 46.62 1.40 45.22 0.45 101.51 519723.91 0.21
MARZO
5.76
0.70 4.03 125.03 5.80 119.23 0.45 267.64 1370275.87 0.51
ABRIL
5.64
0.70 3.95 118.51 2.00 116.51 0.45 261.53 1338998.23 0.52
MAYO
3.88
0.70 2.71 84.13 0.00 84.13 0.45 188.84 966798.20 0.36
JUNIO
3.67
0.70 2.57 77.06 0.00 77.06 0.45 172.97 885576.19 0.34
JULIO
4.13
0.70 2.89 89.54 0.50 89.04 0.45 199.87 1023269.43 0.38
AGOSTO
4.79
0.70 3.36 104.01 0.00 104.01 0.45 233.47 1195344.98 0.45
SEPTIEMBRE
5.16
0.70 3.61 108.32 0.70 107.62 0.45 241.58 1236817.99 0.48
OCTUBRE
5.02
0.60 3.01 93.46 5.80 87.66 0.45 196.76 1007370.56 0.38
NOVIEMBRE
5.54
0.45 2.50 74.85 0.00 74.85 0.45 168.02 860214.08 0.33
DICIEMBRE
5.37
0.30 1.61 49.97 0.90 49.07 0.45 110.16 563978.93 0.21

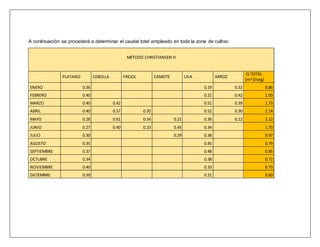

A continuación se procederá a determinar el caudal total empleado en toda la zona de cultivo:
METODO CHRISTIANSEN H
PLATANO CEBOLLA FREJOL CAMOTE UVA ARROZ
Q TOTAL
(m^3/seg)
ENERO 0.36 0.19 0.32 0.86
FEBRERO 0.40 0.21 0.42 1.03
MARZO 0.40 0.42 0.51 0.39 1.73
ABRIL 0.40 0.57 0.35 0.52 0.30 2.14
MAYO 0.28 0.61 0.54 0.21 0.36 0.12 2.12
JUNIO 0.27 0.40 0.23 0.45 0.34 1.70
JULIO 0.30 0.29 0.38 0.97
AGOSTO 0.35 0.45 0.79
SEPTIEMBRE 0.37 0.48 0.85
OCTUBRE 0.34 0.38 0.72
NOVIEMBRE 0.40 0.33 0.73
DICIEMBRE 0.39 0.21 0.60

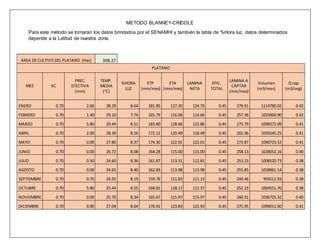

METODO BLANNEY-CRIDDLE
Para este método se tomaran los datos brindados por el SENAMHI y también la tabla de %Hora luz, datos determinados
depende a la Latitud de nuestra zona.
AREA DE CULTIVO DEL PLATANO (Has) 398.27
PLATANO
MES KC
PREC.
EFECTIVA
(mm)
TEMP.
MEDIA
(°C)
%HORA
LUZ
ETP
(mm/mes)
ETA
(mm/mes)
LAMINA
NETA
EFIC.
TOTAL
LAMINA A
CAPTAR
(mm/mes)
Volumen
(m3/mes)
Q cap
(m3/seg)
ENERO 0.70 2.60 28.29 8.64 181.85 127.30 124.70 0.45 279.91 1114780.02 0.42
FEBRERO 0.70 1.40 29.10 7.74 165.79 116.06 114.66 0.45 257.36 1025000.90 0.42
MARZO 0.70 5.80 29.49 8.51 183.80 128.66 122.86 0.45 275.79 1098372.09 0.41
ABRIL 0.70 2.00 28.39 8.16 172.12 120.49 118.49 0.45 265.96 1059245.25 0.41
MAYO 0.70 0.00 27.80 8.37 174.30 122.01 122.01 0.45 273.87 1090723.52 0.41
JUNIO 0.70 0.00 26.72 8.08 164.28 115.00 115.00 0.45 258.13 1028052.16 0.40
JULIO 0.70 0.50 24.60 8.36 161.87 113.31 112.81 0.45 253.23 1008520.73 0.38
AGOSTO 0.70 0.00 24.65 8.40 162.83 113.98 113.98 0.45 255.85 1018961.14 0.38
SEPTIEMBRE 0.70 0.70 24.92 8.19 159.76 111.83 111.13 0.45 249.46 993512.93 0.38
OCTUBRE 0.70 5.80 25.44 8.55 168.81 118.17 112.37 0.45 252.23 1004551.70 0.38
NOVIEMBRE 0.70 0.00 25.70 8.34 165.67 115.97 115.97 0.45 260.31 1036725.32 0.40
DICIEMBRE 0.70 0.90 27.04 8.64 176.91 123.83 122.93 0.45 275.95 1099011.60 0.41

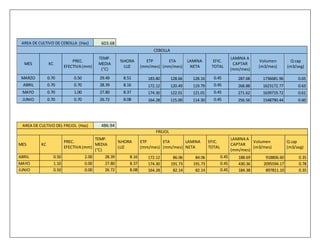

AREA DE CULTIVO DE CEBOLLA (Has) 603.68
CEBOLLA
MES KC
PREC.
EFECTIVA (mm)
TEMP.
MEDIA
(°C)
%HORA
LUZ
ETP
(mm/mes)
ETA
(mm/mes)
LAMINA
NETA
EFIC.
TOTAL
LAMINA A
CAPTAR
(mm/mes)
Volumen
(m3/mes)
Q cap
(m3/seg)
MARZO 0.70 0.50 29.49 8.51 183.80 128.66 128.16 0.45 287.68 1736681.96 0.65
ABRIL 0.70 0.70 28.39 8.16 172.12 120.49 119.79 0.45 268.88 1623172.77 0.63
MAYO 0.70 1.00 27.80 8.37 174.30 122.01 121.01 0.45 271.62 1639719.72 0.61
JUNIO 0.70 0.70 26.72 8.08 164.28 115.00 114.30 0.45 256.56 1548790.44 0.60
AREA DE CULTIVO DEL FREJOL (Has) 486.94
FREJOL
MES KC
PREC.
EFECTIVA (mm)
TEMP.
MEDIA
(°C)
%HORA
LUZ
ETP
(mm/mes)
ETA
(mm/mes)
LAMINA
NETA
EFIC.
TOTAL
LAMINA A
CAPTAR
(mm/mes)
Volumen
(m3/mes)
Q cap
(m3/seg)
ABRIL 0.50 2.00 28.39 8.16 172.12 86.06 84.06 0.45 188.69 918806.60 0.35
MAYO 1.10 0.00 27.80 8.37 174.30 191.73 191.73 0.45 430.36 2095594.17 0.78
JUNIO 0.50 0.00 26.72 8.08 164.28 82.14 82.14 0.45 184.38 897811.10 0.35

AREA DE CULTIVO DEL CAMOTE (Has) 414.93
CAMOTE
MES KC
PREC.
EFECTIVA (mm)
TEMP.
MEDIA
(°C)
%HORA
LUZ
ETP
(mm/mes)
ETA
(mm/mes)
LAMINA
NETA
EFIC.
TOTAL
LAMINA A
CAPTAR
(mm/mes)
Volumen
(m3/mes)
Q cap
(m3/seg)
MAYO 0.50 0.00 27.80 8.37 174.30 87.15 87.15 0.45 195.62 811678.21 0.30
JUNIO 1.15 0.00 26.72 8.08 164.28 188.92 188.92 0.45 424.07 1759592.87 0.68
JULIO 0.65 0.50 24.60 8.36 161.87 105.22 104.72 0.45 235.06 975324.87 0.36
AREA DE CULTIVO DEL ARROZ (Has)
246.34
ARROZ
MES KC
PREC.
EFECTIVA (mm)
TEMP.
MEDIA
(°C)
%HORA
LUZ
ETP
(mm/mes)
ETA
(mm/mes)
LAMINA
NETA
EFIC.
TOTAL
LAMINA A
CAPTAR
(mm/mes)
Volumen
(m3/mes)
Q cap
(m3/seg)
ENERO 1.00 2.60 28.29 8.64 181.85 181.85 179.25 0.45 402.37 991189.24 0.37
FEBRERO 1.10 1.40 29.10 7.74 165.79 182.37 180.97 0.45 406.22 1000691.74 0.41
MARZO 1.10 5.80 29.49 8.51 183.80 202.18 196.38 0.45 440.82 1085908.97 0.41
ABRIL 0.85 2.00 28.39 8.16 172.12 146.30 144.30 0.45 323.92 797933.12 0.31
MAYO 0.50 0.00 27.80 8.37 174.30 87.15 87.15 0.45 195.62 481885.64 0.18

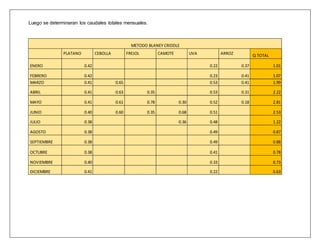

Luego se determinaran los caudales totales mensuales.
METODO BLANEY CRIDDLE
PLATANO CEBOLLA FREJOL CAMOTE UVA ARROZ Q TOTAL
ENERO 0.42 0.22 0.37 1.01
FEBRERO 0.42 0.23 0.41 1.07
MARZO 0.41 0.65 0.53 0.41 1.99
ABRIL 0.41 0.63 0.35 0.53 0.31 2.22
MAYO 0.41 0.61 0.78 0.30 0.52 0.18 2.81
JUNIO 0.40 0.60 0.35 0.68 0.51 2.53
JULIO 0.38 0.36 0.48 1.22
AGOSTO 0.38 0.49 0.87
OCTUBRE 0.38 0.41 0.78
NOVIEMBRE 0.40 0.33 0.73
DICIEMBRE 0.41 0.22 0.63

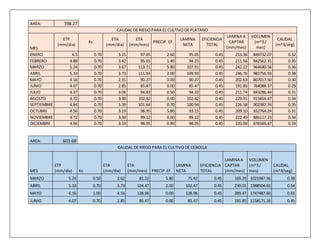

AREA: 398.27
CAUDAL DE RIEGO PARA EL CULTIVO DE PLATANO
MES
ETP
(mm/dia)
Kc
ETA
(mm/dia)
ETA
(mm/mes)
PRECIP. EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO 4.5 0.70 3.15 97.65 2.60 95.05 0.45 213.36 849732.07 0.32
FEBRERO 4.88 0.70 3.42 95.65 1.40 94.25 0.45 211.56 842562.31 0.35
MARZO 5.24 0.70 3.67 113.71 5.80 107.91 0.45 242.22 964680.56 0.36
ABRIL 5.33 0.70 3.73 111.93 2.00 109.93 0.45 246.76 982756.93 0.38
MAYO 4.16 0.70 2.91 90.27 0.00 90.27 0.45 202.63 807017.50 0.30
JUNIO 4.07 0.70 2.85 85.47 0.00 85.47 0.45 191.85 764088.37 0.29
JULIO 4.37 0.70 3.06 94.83 0.50 94.33 0.45 211.74 843286.44 0.31
AGOSTO 4.72 0.70 3.30 102.42 0.00 102.42 0.45 229.91 915654.47 0.34
SEPTIEMBRE 4.84 0.70 3.39 101.64 0.70 100.94 0.45 226.58 902387.74 0.35
OCTUBRE 4.56 0.70 3.19 98.95 5.80 93.15 0.45 209.10 832764.24 0.31
NOVIEMBRE 4.72 0.70 3.30 99.12 0.00 99.12 0.45 222.49 886117.23 0.34
DICIEMBRE 4.56 0.70 3.19 98.95 0.90 98.05 0.45 220.09 876569.47 0.33
AREA: 603.68
CAUDAL DE RIEGO PARA EL CULTIVO DE CEBOLLA
MES
ETP
(mm/día) Kc
ETA
(mm/día)
ETA
(mm/mes) PRECIP.EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
MARZO 5.24 0.50 2.62 81.22 5.80 75.42 0.45 169.29 1021987.56 0.38
ABRIL 5.33 0.70 3.73 104.47 2.00 102.47 0.45 230.01 1388504.65 0.54
MAYO 4.16 1.00 4.16 128.96 0.00 128.96 0.45 289.47 1747487.60 0.65
JUNIO 4.07 0.70 2.85 85.47 0.00 85.47 0.45 191.85 1158171.26 0.45

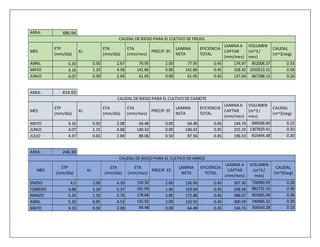

AREA: 486.94
CAUDAL DE RIEGO PARA EL CULTIVO DE FREJOL
MES
ETP
(mm/día)
Kc
ETA
(mm/día)
ETA
(mm/mes)
PRECIP.EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ABRIL 5.33 0.50 2.67 79.95 2.00 77.95 0.45 174.97 852008.37 0.33
MAYO 4.16 1.10 4.58 141.86 0.00 141.86 0.45 318.42 1550513.15 0.58
JUNIO 4.07 0.50 2.04 61.05 0.00 61.05 0.45 137.04 667288.15 0.26
AREA: 414.93
CAUDAL DE RIEGO PARA EL CULTIVO DE CAMOTE
MES
ETP
(mm/día)
Kc
ETA
(mm/día)
ETA
(mm/mes)
PRECIP.EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
MAYO 4.16 0.50 2.08 64.48 0.00 64.48 0.45 144.74 600568.60 0.22
JUNIO 4.07 1.15 4.68 140.42 0.00 140.42 0.45 315.19 1307829.41 0.50
JULIO 4.37 0.65 2.84 88.06 0.50 87.56 0.45 196.53 815494.48 0.30
AREA: 246.34
CAUDAL DE RIEGO PARA EL CULTIVO DE ARROZ
MES
ETP
(mm/día)
Kc
ETA
(mm/día)
ETA
(mm/mes)
PRECIP. EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO 4.5 1.00 4.50 139.50 2.60 136.90 0.45 307.30 756990.93 0.28
FEBRERO 4.88 1.10 5.37 161.04 1.40 159.64 0.45 358.34 882732.16 0.36
MARZO 5.24 1.10 5.76 178.68 5.80 172.88 0.45 388.07 955965.09 0.36
ABRIL 5.33 0.85 4.53 135.92 2.00 133.92 0.45 300.59 740485.32 0.29
MAYO 4.16 0.50 2.08 64.48 0.00 64.48 0.45 144.74 356543.28 0.13

AREA: 511.98
CAUDAL DE RIEGO PARA EL CULTIVO DE UVA
MES
ETP
(mm/día)
Kc
ETA
(mm/día)
ETA
(mm/mes)
PRECIP. EF.
LAMINA
NETA
EFICIENCIA
TOTAL
LAMINA A
CAPTAR
(mm/mes)
VOLUMEN
(m^3 /
mes)
CAUDAL
(m^3/seg)
ENERO 4.5 0.30 1.35 41.85 2.60 39.25 0.45 88.10 451071.04 0.17
FEBRERO 4.88 0.30 1.46 40.99 1.40 39.59 0.45 88.87 455001.40 0.19
MARZO 5.24 0.70 3.67 113.71 5.80 107.91 0.45 242.22 1240106.35 0.46
ABRIL 5.33 0.70 3.73 111.93 2.00 109.93 0.45 246.76 1263343.69 0.49
MAYO 4.16 0.70 2.91 90.27 0.00 90.27 0.45 202.63 1037428.92 0.39
JUNIO 4.07 0.70 2.85 85.47 0.00 85.47 0.45 191.85 982243.11 0.38
JULIO 4.37 0.70 3.06 94.83 0.50 94.33 0.45 211.74 1084053.01 0.40
AGOSTO 4.72 0.70 3.30 102.42 0.00 102.42 0.45 229.91 1177082.82 0.44
SEPTIEMBRE
4.84
0.70 3.39 101.64 0.70 100.94 0.45 226.58 1160028.31 0.45
OCTUBRE 4.56 0.60 2.74 84.82 5.80 79.02 0.45 177.36 908072.09 0.34
NOVIEMBRE
4.72
0.45 2.12 63.72 0.00 63.72 0.45 143.03 732286.55 0.28
DICIEMBRE 4.56 0.30 1.37 42.41 0.90 41.51 0.45 93.17 477020.56 0.18

Luego se hallaran los caudales totales mensuales:
METODO CROPWAT
PLATANO CEBOLLA FREJOL CAMOTE UVA ARROZ
Q TOTAL
ENERO 0.32 0.17 0.28 0.77
FEBRERO 0.35 0.19 0.36 0.90
MARZO 0.36 0.38 0.46 0.36 1.56
ABRIL 0.38 0.54 0.33 0.49 0.29 2.02
MAYO 0.30 0.65 0.58 0.22 0.39 0.13 2.28
JUNIO 0.29 0.45 0.26 0.50 0.38 1.88
JULIO 0.31 0.30 0.40 1.02
AGOSTO 0.34 0.44 0.78
OCTUBRE 0.31 0.34 0.65
NOVIEMBRE 0.34 0.28 0.62
DICIEMBRE 0.33 0.18 0.51

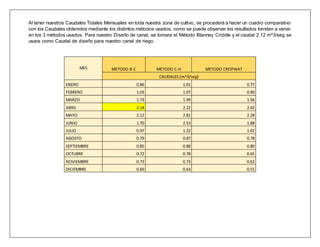

Al tener nuestros Caudales Totales Mensuales en toda nuestra zona de cultivo, se procederá a hacer un cuadro comparativo
con los Caudales obtenidos mediante los distintos métodos usados, como se puede observar los resultados tienden a variar
en los 3 métodos usados. Para nuestro Diseño de canal, se tomara el Método Blanney Criddle y el caudal 2.12 m^3/seg se
usara como Caudal de diseño para nuestro canal de riego.
MES METODO B-C METODO C-H METODO CROPWAT
CAUDALES (m^3/seg)
ENERO 0.86 1.01 0.77
FEBRERO 1.03 1.07 0.90
MARZO 1.73 1.99 1.56
ABRIL 2.14 2.22 2.02
MAYO 2.12 2.81 2.28
JUNIO 1.70 2.53 1.88
JULIO 0.97 1.22 1.02
AGOSTO 0.79 0.87 0.78
OCTUBRE 0.72 0.78 0.65
NOVIEMBRE 0.73 0.73 0.62
DICIEMBRE 0.60 0.63 0.51

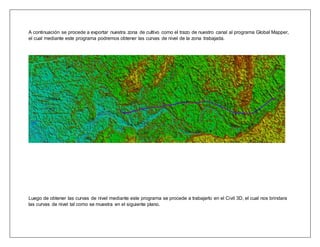

A continuación se procede a exportar nuestra zona de cultivo como el trazo de nuestro canal al programa Global Mapper,
el cual mediante este programa podremos obtener las curvas de nivel de la zona trabajada.
Luego de obtener las curvas de nivel mediante este programa se procede a trabajarlo en el Civil 3D, el cual nos brindara
las curvas de nivel tal como se muestra en el siguiente plano.

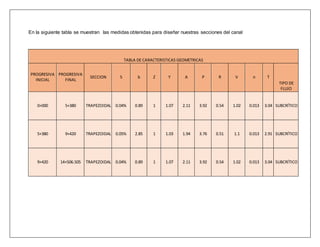

En la siguiente tabla se muestran las medidas obtenidas para diseñar nuestras secciones del canal
TABLA DE CARACTERISTICAS GEOMETRICAS
PROGRESIVA
INICIAL
PROGRESIVA
FINAL
SECCION S b Z Y A P R V n T
TIPO DE
FLUJO
0+000 5+380 TRAPEZOIDAL 0.04% 0.89 1 1.07 2.11 3.92 0.54 1.02 0.013 3.04 SUBCRÍTICO
5+380 9+420 TRAPEZOIDAL 0.05% 2.85 1 1.03 1.94 3.76 0.51 1.1 0.013 2.91 SUBCRÍTICO
9+420 14+506.505 TRAPEZOIDAL 0.04% 0.89 1 1.07 2.11 3.92 0.54 1.02 0.013 3.04 SUBCRÍTICO

�ݺ�ߣ

Irrigacion Parte 2

Recommended

More Related Content

Featured (20)

Irrigacion Parte 2
