- 1. Copyright ? GREE, Inc. All Rights Reserved.Copyright ? GREE, Inc. All Rights Reserved. Route ?Re?ector構成での RPKIの動作検証 インフラストラクチャ本部? データセンターチーム? ?黒河内 ?倫倫

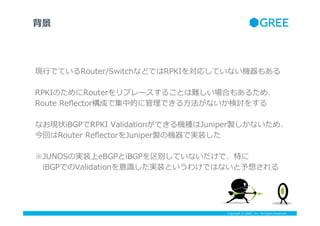

- 2. Copyright ? GREE, Inc. All Rights Reserved. 現?行行でているRouter/SwitchなどではRPKIを対応していない機器もある RPKIのためにRouterをリプレースすることは難しい場合もあるため、 Route ?Re?ector構成で集中的に管理理できる?方法がないか検討をする なお現状iBGPでRPKI ?Validationができる機種はJuniper製しかないため、 今回はRouter ?Re?ectorをJuniper製の機器で実装した ※JUNOSの実装上eBGPとiBGPを区別していないだけで、特に ? iBGPでのValidationを意識識した実装というわけではないと予想される 背景
- 3. Copyright ? GREE, Inc. All Rights Reserved. 基本情報

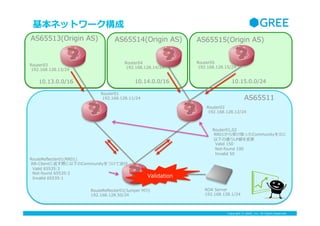

- 4. Copyright ? GREE, Inc. All Rights Reserved. 基本ネットワーク構成 AS65513(Origin ?AS) AS65511 AS65514(Origin ?AS) RouteRe?ecter01(Juniper ?M7i) 192.168.128.50/24 ROA ?Server 192.168.128.1/24 Validation 10.14.0.0/1610.13.0.0/16 Router03 ?192.168.128.13/24 Router04 ?192.168.128.14/24 Router02 ?192.168.128.12/24 Router01 ?192.168.128.11/24 RouteRe?ecter01(RR01) ?RR-‐??Clientに返す際に以下のCommunityをつけて送付 ? ?Valid ?65535:3 ? ?Not-‐??found ?65535:2 ? ?Invalid ?65535:1 Router01,02 ?RR01から受け取ったCommunityを元に ?以下の通りLP値を変更更 ? ?Valid ?150 ? ?Not-‐??found ?100 ? ?Invalid ?50 AS65515(Origin ?AS) 10.15.0.0/24 Router05 ?192.168.128.15/24

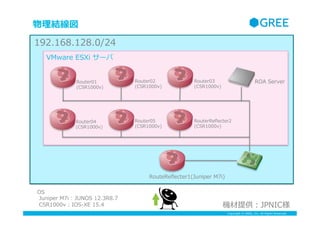

- 5. Copyright ? GREE, Inc. All Rights Reserved. 物理理結線図 VMware ?ESXi ?サーバ RouterRe?ecter2 (CSR1000v) Router02 (CSR1000v) Router05 (CSR1000v) Router03 (CSR1000v) RouteRe?ecter1(Juniper ?M7i) ROA ?Server Router04 (CSR1000v) 192.168.128.0/24 Router01 (CSR1000v) 機材提供：JPNIC様 OS ?Juniper ?M7i ?: ?JUNOS ?12.3R8.7 ?CSR1000v ?: ?IOS-‐??XE ?15.4

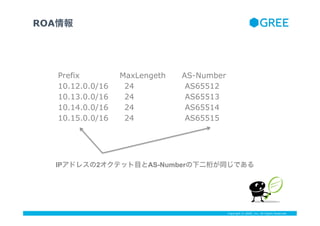

- 6. Copyright ? GREE, Inc. All Rights Reserved. Prefix MaxLengeth AS-Number 10.12.0.0/16 24 AS65512 10.13.0.0/16 24 AS65513 10.14.0.0/16 24 AS65514 10.15.0.0/16 24 AS65515 ROA情報 IPアドレスの2オクテット目とAS-Numberの下二桁が同じである
- 7. Copyright ? GREE, Inc. All Rights Reserved. 検証

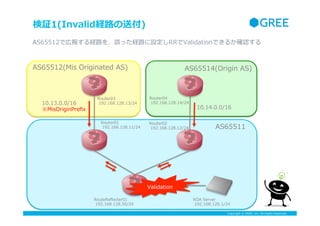

- 8. Copyright ? GREE, Inc. All Rights Reserved. 検証1(Invalid経路路の送付) AS65512(Mis ?Originated ?AS) AS65511 AS65514(Origin ?AS) Validation 10.14.0.0/16 10.13.0.0/16 ※MisOriginPre?x Router03 ?192.168.128.13/24 Router04 ?192.168.128.14/24 Router02 ?192.168.128.12/24 Router01 ?192.168.128.11/24 AS65512で広報する経路路を、誤った経路路に設定しRRでValidationできるか確認する RouteRe?ecter01 ?192.168.128.50/24 ROA ?Server ?192.168.128.1/24
- 9. Copyright ? GREE, Inc. All Rights Reserved. できた！ 問題なくRouteReflector01にてValidationができ、 ?Client(Router01,02)側でもLPを変更がされてBestPathを選択できている

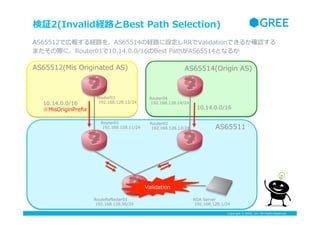

- 10. Copyright ? GREE, Inc. All Rights Reserved. 検証2(Invalid経路路とBest ?Path ?Selection) AS65512(Mis ?Originated ?AS) AS65511 10.14.0.0/16 10.14.0.0/16 ※MisOriginPre?x Router03 ?192.168.128.13/24 Router04 ?192.168.128.14/24 Router02 ?192.168.128.12/24 Router01 ?192.168.128.11/24 Validation AS65512で広報する経路路を、AS65514の経路路に設定しRRでValidationできるか確認する またその際に、Router01で10.14.0.0/16のBest ?PathがAS65514となるか AS65514(Origin ?AS) RouteRe?ecter01 ?192.168.128.50/24 ROA ?Server ?192.168.128.1/24

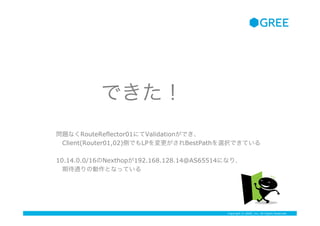

- 11. Copyright ? GREE, Inc. All Rights Reserved. できた！ 問題なくRouteReflector01にてValidationができ、 ?Client(Router01,02)側でもLPを変更がされBestPathを選択できている 10.14.0.0/16のNexthopが192.168.128.14@AS65514になり、 ?期待通りの動作となっている

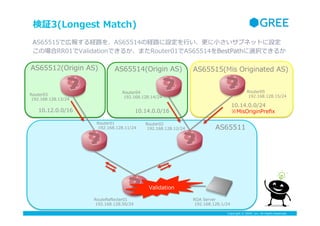

- 12. Copyright ? GREE, Inc. All Rights Reserved. 検証3(Longest ?Match) AS65512(Origin ?AS) AS65511 AS65514(Origin ?AS) 10.14.0.0/1610.12.0.0/16 Router03 ?192.168.128.13/24 Router04 ?192.168.128.14/24 Router02 ?192.168.128.12/24 Router01 ?192.168.128.11/24 AS65515(Mis ?Originated ?AS) 10.14.0.0/24 ※MisOriginPre?x Router05 ?192.168.128.15/24 RouteRe?ecter01 ?192.168.128.50/24 ROA ?Server ?192.168.128.1/24 Validation AS65515で広報する経路路を、AS65514の経路路に設定を?行行い、更更に?小さいサブネットに設定 この場合RR01でValidationできるか、またRouter01でAS65514をBestPathに選択できるか
- 13. Copyright ? GREE, Inc. All Rights Reserved. できない 10.14.0.0/16@AS65514がRouteReflector01まで伝搬しない 理由としては、Router02がBestPathを選択してから ?RouteReflector01に経路広告をしている そもそもRouter02内のLongestMatchで正しい経路である ?10.14.0.0/24が負けてしまっているため、この様な事象になっている

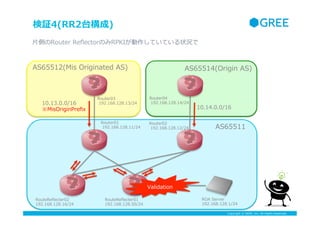

- 14. Copyright ? GREE, Inc. All Rights Reserved. 検証4(RR2台構成) AS65512(Mis ?Originated ?AS) AS65511 AS65514(Origin ?AS) RouteRe?ecter01 192.168.128.50/24 ROA ?Server 192.168.128.1/24 Validation 10.14.0.0/16 10.13.0.0/16 ※MisOriginPre?x Router03 ?192.168.128.13/24 Router04 ?192.168.128.14/24 Router02 ?192.168.128.12/24 Router01 ?192.168.128.11/24 ?片側のRouter ?Re?ectorのみRPKIが動作していている状況で RouteRe?ecter02 192.168.128.16/24
- 15. Copyright ? GREE, Inc. All Rights Reserved. できるけど、 ??やめたほうがいい Router01,02の経路情報は、Route Reflector01からの経路は ?ValidationされたCommunityを受け取り、Route Reflector02からは ??通常の経路情報で伝搬されている ただし、そもそも同一AS内でRouteReflectorが2台があった場合は、 ?同じPolicyで運用しないと事故が起きる可能性が高い

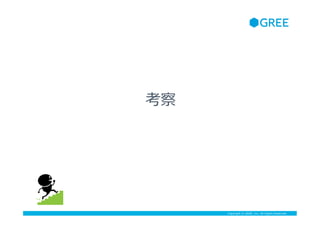

- 16. Copyright ? GREE, Inc. All Rights Reserved. 考察
- 17. Copyright ? GREE, Inc. All Rights Reserved. Route ?Re?ectorでのiBGPでのValidation?自体は可能 ※前提としてはiBGPでValidation可能なJuniperのみ ただしBGPの特性上、同?一AS上の経路路については BestPathのみ広報されるため、?一つのRouterに同?一経路路で複数の Pathがある場合は、Validになるはずの経路路がRouter ?Re?ectorまで 届かない ADD-‐??PathやBGP-‐??Confederationを利利?用すれば、可能かもしれないが 今回は機器や時間の関係上、そこまではできなかった
- 18. Copyright ? GREE, Inc. All Rights Reserved. まとめ

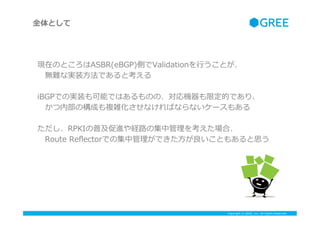

- 19. Copyright ? GREE, Inc. All Rights Reserved. 現在のところはASBR(eBGP)側でValidationを?行行うことが、 ? 無難な実装?方法であると考える iBGPでの実装も可能ではあるものの、対応機器も限定的であり、 ? かつ内部の構成も複雑化させなければならないケースもある ただし、RPKIの普及促進や経路路の集中管理理を考えた場合、 ? Route ?Re?ectorでの集中管理理ができた?方が良良いこともあると思う 全体として
- 20. Copyright ? GREE, Inc. All Rights Reserved. ただし、すべてのEndのASのすべてのASBRで ? ? ? ? Validationを実装することは、おそらく難しいと思われる そのため、TransitやIXなど上位の接続となるキャリアが ? ? ? ? Validationした結果を、接続先のASに伝えることが望ましい IXの場合はRoute ?Serverを利利?用した経路路伝搬をサポートすればよい ※個別のPeeringで実装していくことは難しいだろう 提供?方法としてはValidationした結果を ? ? ? ? BGP-‐??Communityで送付するのが現実的であろう Internet上のどこでValidationすべきか？

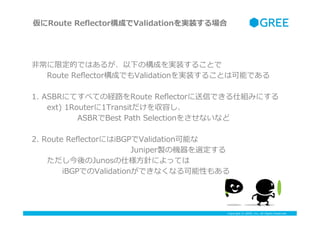

- 21. Copyright ? GREE, Inc. All Rights Reserved. ?非常に限定的ではあるが、以下の構成を実装することで ? ? Route ?Re?ector構成でもValidationを実装することは可能である 1. ?ASBRにてすべての経路路をRoute ?Re?ectorに送信できる仕組みにする ? ? ext) ?1Routerに1Transitだけを収容し、 ? ? ? ? ? ? ASBRでBest ?Path ?Selectionをさせないなど 2. ?Route ?Re?ectorにはiBGPでValidation可能な ? ? ? ? ? ? ? ? ? ? ? ? ? Juniper製の機器を選定する ? ? ただし今後のJunosの仕様?方針によっては ? ? ? ? iBGPでのValidationができなくなる可能性もある 仮にRoute ?Re?ector構成でValidationを実装する場合

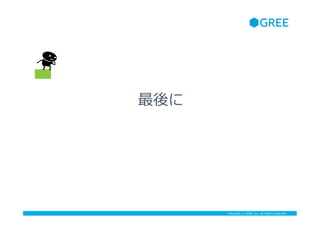

- 22. Copyright ? GREE, Inc. All Rights Reserved. 最後に
- 23. Copyright ? GREE, Inc. All Rights Reserved. インターネットマルチフィード株式会社? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 川上 ?雄也さん ?一般社団法?人?日本ネットワークインフォメーションセンター? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 岡?田 ?雅之さん 今回の検証にご協?力力いただいた?方 ご協?力力ありがとうございました
