Dokumen tersebut membahas tentang definisi, tujuan, manfaat, dan komponen penting dari jaringan komputer. Jaringan komputer adalah kumpulan dua atau lebih komputer yang saling berhubungan untuk melakukan komunikasi data. Membangun jaringan komputer bertujuan untuk mengirimkan informasi secara tepat dan tanpa kesalahan. Manfaatnya antara lain adalah sharing resource, media komunikasi, dan integrasi data."
Jaringan komputer

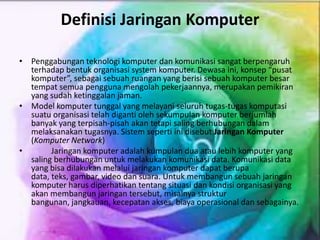

- 2. Definisi Jaringan Komputer Penggabungan teknologi komputer dan komunikasi sangat berpengaruh terhadap bentuk organisasi system komputer. Dewasa ini, konsep pusat komputer, sebagai sebuah ruangan yang berisi sebuah komputer besar tempat semua pengguna mengolah pekerjaannya, merupakan pemikiran yang sudah ketinggalan jaman. Model komputer tunggal yang melayani seluruh tugas-tugas komputasi suatu organisasi telah diganti oleh sekumpulan komputer berjumlah banyak yang terpisah-pisah akan tetapi saling berhubungan dalam melaksanakan tugasnya. Sistem seperti ini disebut Jaringan Komputer (Komputer Network) Jaringan komputer adalah kumpulan dua atau lebih komputer yang saling berhubungan untuk melakukan komunikasi data. Komunikasi data yang bisa dilakukan melalui jaringan komputer dapat berupa data, teks, gambar, video dan suara. Untuk membangun sebuah jaringan komputer harus diperhatikan tentang situasi dan kondisi organisasi yang akan membangun jaringan tersebut, misalnya struktur bangunan, jangkauan, kecepatan akses, biaya operasional dan sebagainya.
- 3. Tujuan Membangun Jaringan Komputer Tujuan dibangunnya suatu jaringan komputer adalah membawa informasi secara tepat dan tanpa adanya kesalahan dari sisi pengirim (transmitter) menuju ke sisi penerima (receiver) melalui media komunikasi. Ada beberapa hal yang menjadi kendala dalam membangun jaringan komputer, antara lain: A.Masih mahalnya fasilitas komunikasi yang tersedia dan bagaimana memanfaatkan jaringan komunikasi yang ada secara efektif dan efisien. B.Jalur transmisi yang digunakan tidak benar-benar bebas dari masalah gangguan (noise).

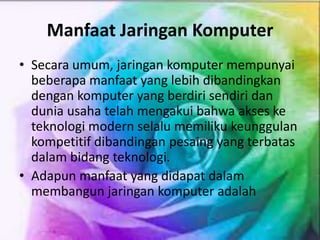

- 4. Manfaat Jaringan Komputer Secara umum, jaringan komputer mempunyai beberapa manfaat yang lebih dibandingkan dengan komputer yang berdiri sendiri dan dunia usaha telah mengakui bahwa akses ke teknologi modern selalu memiliku keunggulan kompetitif dibandingan pesaing yang terbatas dalam bidang teknologi. Adapun manfaat yang didapat dalam membangun jaringan komputer adalah

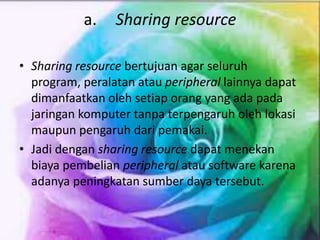

- 5. a. Sharing resource Sharing resource bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh lokasi maupun pengaruh dari pemakai. Jadi dengan sharing resource dapat menekan biaya pembelian peripheral atau software karena adanya peningkatan sumber daya tersebut.

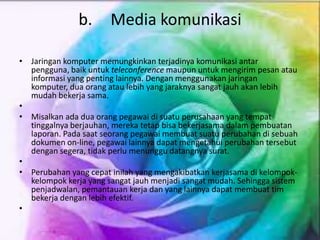

- 6. b. Media komunikasi Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya. Dengan menggunakan jaringan komputer, dua orang atau lebih yang jaraknya sangat jauh akan lebih mudah bekerja sama. Misalkan ada dua orang pegawai di suatu perusahaan yang tempat tinggalnya berjauhan, mereka tetap bisa bekerjasama dalam pembuatan laporan. Pada saat seorang pegawai membuat suatu perubahan di sebuah dokumen on-line, pegawai lainnya dapat mengetahui perubahan tersebut dengan segera, tidak perlu menunggu datangnya surat. Perubahan yang cepat inilah yang mengakibatkan kerjasama di kelompok- kelompok kerja yang sangat jauh menjadi sangat mudah. Sehingga sistem penjadwalan, pemantauan kerja dan yang lainnya dapat membuat tim bekerja dengan lebih efektif.

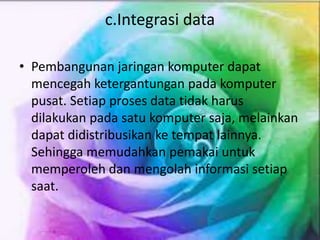

- 7. c.Integrasi data Pembangunan jaringan komputer dapat mencegah ketergantungan pada komputer pusat. Setiap proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan ke tempat lainnya. Sehingga memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.

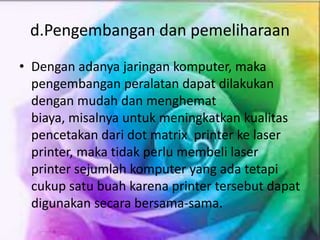

- 8. d.Pengembangan dan pemeliharaan Dengan adanya jaringan komputer, maka pengembangan peralatan dapat dilakukan dengan mudah dan menghemat biaya, misalnya untuk meningkatkan kualitas pencetakan dari dot matrix printer ke laser printer, maka tidak perlu membeli laser printer sejumlah komputer yang ada tetapi cukup satu buah karena printer tersebut dapat digunakan secara bersama-sama.
- 9. e.Keamanan data Sistem jaringan komputer memberikan perlindungan terhadap data. Jaminan keamanan data tersebut diberikan melalui pengaturan hak akses para pemakai dan password, serta teknik perlindungan terhadap harddisk sehingga data mendapat perlindungan yang efektif.

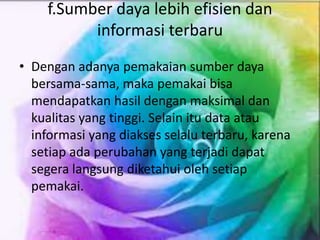

- 10. f.Sumber daya lebih efisien dan informasi terbaru Dengan adanya pemakaian sumber daya bersama-sama, maka pemakai bisa mendapatkan hasil dengan maksimal dan kualitas yang tinggi. Selain itu data atau informasi yang diakses selalu terbaru, karena setiap ada perubahan yang terjadi dapat segera langsung diketahui oleh setiap pemakai.

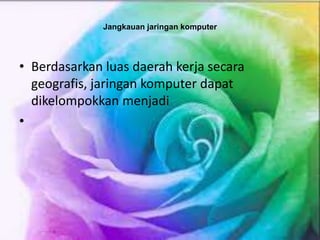

- 11. Jangkauan jaringan komputer Berdasarkan luas daerah kerja secara geografis, jaringan komputer dapat dikelompokkan menjadi

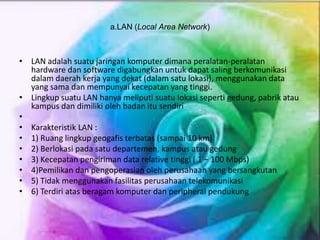

- 12. a.LAN (Local Area Network) LAN adalah suatu jaringan komputer dimana peralatan-peralatan hardware dan software digabungkan untuk dapat saling berkomunikasi dalam daerah kerja yang dekat (dalam satu lokasi), menggunakan data yang sama dan mempunyai kecepatan yang tinggi. Lingkup suatu LAN hanya meliputi suatu lokasi seperti gedung, pabrik atau kampus dan dimiliki oleh badan itu sendiri Karakteristik LAN : 1) Ruang lingkup geogafis terbatas (sampai 10 km) 2) Berlokasi pada satu departemen, kampus atau gedung 3) Kecepatan pengiriman data relative tinggi ( 1 100 Mbps) 4)Pemilikan dan pengoperasian oleh perusahaan yang bersangkutan 5) Tidak menggunakan fasilitas perusahaan telekomunikasi 6) Terdiri atas beragam komputer dan peripheral pendukung

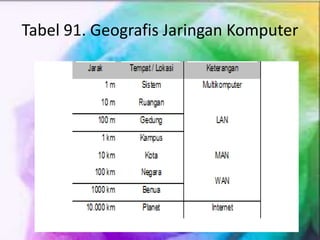

- 13. Tabel 91. Geografis Jaringan Komputer
- 14. b. MAN (Metropolitan Area Network) MAN merupakan versi LAN yang berukuran lebih besar dan biasanya memakai teknologi yang sama dengan LAN. MAN merupakan pilihan untuk membangun jaringan komputer antarkantor dalam suatu kota. MAN dapat mencakup perusahaan yang memiliki kantor- kantor yang letaknya sangat berdekatan dan MAN mampu menunjang data dan suara, bahkan bisa disambungakn dengan jaringan televisi kabel. Jaringan ini memiliki jarak dengan radius 10 50 km. Di dalam jaringan MAN hanya memiliki satu atau dua kabel yang fungsinya untuk mengatur paket melalui kabel output.

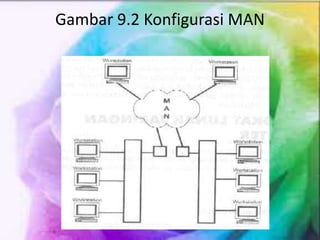

- 15. Gambar 9.2 Konfigurasi MAN
- 16. c. WAN (Wide Area Network) WAN adalah sebuah jaringan yang memiliki jarak yang sangat luas, karena radiusnya mencakup sebuah Negara dan benua. Pada WAN, komponen yang dipakai dalam berkomunikasi biasanya terdiri dari dua komponen yaitu kabel transmisi dan elemen switching. Kabel transmisi berfungsi untuk memindahkan bit-bit dari satu komputer ke komputer lainnya, sedangkan elemen switching adalah sebuah komputer khusus yang digunakan untuk menghubungkan dua buah kabel transmisi atau lebih. Saat data yang dikirimkan sampai ke kabel penerima, elemen switching harus memilih kabel pengirim untuk meneruskan pesan-pesan tersebut.

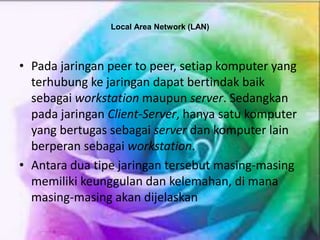

- 17. Local Area Network (LAN) Pada jaringan peer to peer, setiap komputer yang terhubung ke jaringan dapat bertindak baik sebagai workstation maupun server. Sedangkan pada jaringan Client-Server, hanya satu komputer yang bertugas sebagai server dan komputer lain berperan sebagai workstation. Antara dua tipe jaringan tersebut masing-masing memiliki keunggulan dan kelemahan, di mana masing-masing akan dijelaskan

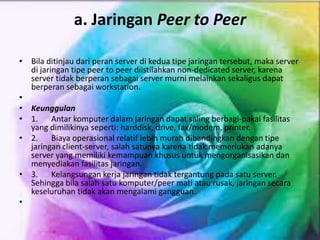

- 18. a. Jaringan Peer to Peer Bila ditinjau dari peran server di kedua tipe jaringan tersebut, maka server di jaringan tipe peer to peer diistilahkan non-dedicated server, karena server tidak berperan sebagai server murni melainkan sekaligus dapat berperan sebagai workstation. Keunggulan 1. Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer. 2. Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan. 3. Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

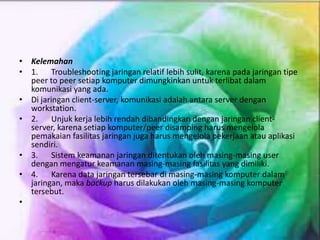

- 19. Kelemahan 1. Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation. 2. Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server, karena setiap komputer/peer disamping harus mengelola pemakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri. 3. Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur keamanan masing-masing fasilitas yang dimiliki. 4. Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing-masing komputer tersebut.

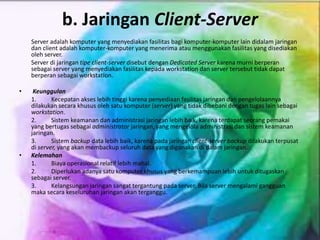

- 20. b. Jaringan Client-Server Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer lain didalam jaringan dan client adalah komputer-komputer yang menerima atau menggunakan fasilitas yang disediakan oleh server. Server di jaringan tipe client-server disebut dengan Dedicated Server karena murni berperan sebagai server yang menyediakan fasilitas kepada workstation dan server tersebut tidak dapat berperan sebagai workstation. Keunggulan 1. Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan pengelolaannya dilakukan secara khusus oleh satu komputer (server) yang tidak dibebani dengan tugas lain sebagai workstation. 2. Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat seorang pemakai yang bertugas sebagai administrator jaringan, yang mengelola administrasi dan sistem keamanan jaringan. 3. Sistem backup data lebih baik, karena pada jaringan client-server backup dilakukan terpusat di server, yang akan membackup seluruh data yang digunakan di dalam jaringan. Kelemahan 1. Biaya operasional relatif lebih mahal. 2. Diperlukan adanya satu komputer khusus yang berkemampuan lebih untuk ditugaskan sebagai server. 3. Kelangsungan jaringan sangat tergantung pada server. Bila server mengalami gangguan maka secara keseluruhan jaringan akan terganggu.

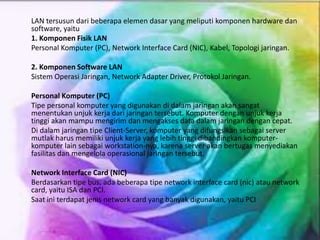

- 21. LAN tersusun dari beberapa elemen dasar yang meliputi komponen hardware dan software, yaitu 1. Komponen Fisik LAN Personal Komputer (PC), Network Interface Card (NIC), Kabel, Topologi jaringan. 2. Komponen Software LAN Sistem Operasi Jaringan, Network Adapter Driver, Protokol Jaringan. Personal Komputer (PC) Tipe personal komputer yang digunakan di dalam jaringan akan sangat menentukan unjuk kerja dari jaringan tersebut. Komputer dengan unjuk kerja tinggi akan mampu mengirim dan mengakses data dalam jaringan dengan cepat. Di dalam jaringan tipe Client-Server, komputer yang difungsikan sebagai server mutlak harus memiliki unjuk kerja yang lebih tinggi dibandingkan komputer- komputer lain sebagai workstation-nya, karena server akan bertugas menyediakan fasilitas dan mengelola operasional jaringan tersebut. Network Interface Card (NIC) Berdasarkan tipe bus, ada beberapa tipe network interface card (nic) atau network card, yaitu ISA dan PCI. Saat ini terdapat jenis network card yang banyak digunakan, yaitu PCI
- 22. Ethernet Dalam jaringan dengan protocol akses CSMA/CD atau Carrier Sense Multiple Access with Collision Detection, suatu node (A) yang akan mengirimkan data akan memeriksa dahulu kondisi jalur data. Bila tidak terdapat aliran data/kosong maka node tersebut akan mengirimkan datanya dan bila node lain (B) yang sedang menggunakan jalur data maka node (A) akan menunggu dan akan mencoba memeriksa kembali. Dalam protocol akses ini dimungkinkan pada suatu saat terjadi beberapa node mengirimkan datanya secara bersamaan sehingga mengakibatkan collision atau tabrakan. Dalam kondisi demikian node-node tersebut akan batal mengirimkan data dan akan mencobanya kembali bila jalur tidak sibuk.

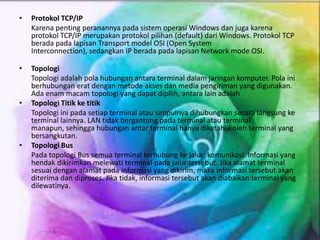

- 23. Protokol TCP/IP Karena penting peranannya pada sistem operasi Windows dan juga karena protokol TCP/IP merupakan protokol pilihan (default) dari Windows. Protokol TCP berada pada lapisan Transport model OSI (Open System Interconnection), sedangkan IP berada pada lapisan Network mode OSI. Topologi Topologi adalah pola hubungan antara terminal dalam jaringan komputer. Pola ini berhubungan erat dengan metode akses dan media pengiriman yang digunakan. Ada enam macam topologi yang dapat dipilih, antara lain adalah Topologi Titik ke titik Topologi ini pada setiap terminal atau simpulnya dihubungkan secara langsung ke terminal lainnya. LAN tidak bergantung pada terminal atau terminal manapun, sehingga hubungan antar terminal hanya diketahui oleh terminal yang bersangkutan. Topologi Bus Pada topologi Bus semua terminal terhubung ke jalur komunikasi. Informasi yang hendak dikirimkan melewati terminal pada jalur tersebut. Jika alamat terminal sesuai dengan alamat pada informasi yang dikirim, maka informasi tersebut akan diterima dan diproses. Jika tidak, informasi tersebut akan diabaikan terminal yang dilewatinya.
- 24. c. Topologi Star Topologi Star, sebuah terminal pusat bertindak sebagai pengatur dan pengendali semua komunikasi data yang terjadi. Terminal-terminal lain terhubung padanya dan pengiriman data dari satu terminal ke terminal lain terhubung padanya dan pengiriman data dari satu terminal ke terminal lainnya melalui terminal pusat. Keuntungan: Keterandalan terbesar diantara topologi lain Mudah dikembangkan Keaman data tinggi Kemudahan akses ke jaringan LAN lain Kerugian: Lalu lintas yang padat dapat menyebabkan jaringan lambat Jaringan tergantung pada terminal pusat, yang merupakan bagian paling bertanggung jawab terhadap pengaturan arah semua informasi ke terminal yang dikehendaki.

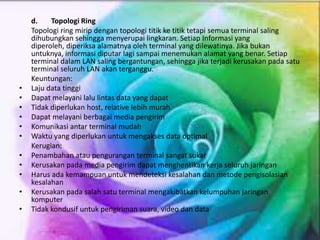

- 25. d. Topologi Ring Topologi ring mirip dengan topologi titik ke titik tetapi semua terminal saling dihubungkan sehingga menyerupai lingkaran. Setiap Informasi yang diperoleh, diperiksa alamatnya oleh terminal yang dilewatinya. Jika bukan untuknya, informasi diputar lagi sampai menemukan alamat yang benar. Setiap terminal dalam LAN saling bergantungan, sehingga jika terjadi kerusakan pada satu terminal seluruh LAN akan terganggu. Keuntungan: Laju data tinggi Dapat melayani lalu lintas data yang dapat Tidak diperlukan host, relative lebih murah Dapat melayani berbagai media pengirim Komunikasi antar terminal mudah Waktu yang diperlukan untuk mengakses data optimal Kerugian: Penambahan atau pengurangan terminal sangat sukar Kerusakan pada media pengirim dapat menghentikan kerja seluruh jaringan Harus ada kemampuan untuk mendeteksi kesalahan dan metode pengisolasian kesalahan Kerusakan pada salah satu terminal mengakibatkan kelumpuhan jaringan komputer Tidak kondusif untuk pengiriman suara, video dan data

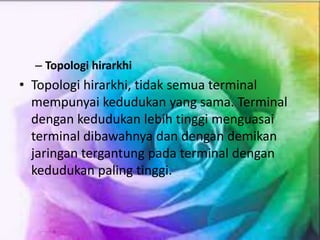

- 26. Topologi hirarkhi Topologi hirarkhi, tidak semua terminal mempunyai kedudukan yang sama. Terminal dengan kedudukan lebih tinggi menguasai terminal dibawahnya dan dengan demikan jaringan tergantung pada terminal dengan kedudukan paling tinggi.
