JJUG CCC 2015 Spring セッション資料 企業システムを始めとしたエンタープライズ向けと位置づけられるJava EEですが、本質は大規模で信頼性の高いサーバーアプリケーションを開発するためのプラットフォームです。 いわゆるSNSやソーシャルゲームなどコンシューマー向けのサービスのアーキテクチャも大規模化?複雑化している中、Java EEが提供する機能は非常に魅力的です。 このセッションではコンシューマー向けのサービスなどで培われた JPAを用いた開発におけるデータベースのスケールアウト戦略 JUnitとJMeterクラスタで行うゲームサーバーの大規模負荷テストの自動化 など実践的なJava EE開発のケーススタディをご紹介します。
,objI
Starting remote engines
Starting the test @ Fri Apr 03 18:27:34 JST 2015 (1428053254765)
Remote engines have been started
Waiting for possible shutdown message on port 4445
summary + 50 in 29.4s = 1.7/s Avg: 7 Min: 4 Max: 11 Err: 0 (0.00%) Active: 1 Star
summary = 56 in 33s = 1.7/s Avg: 12 Min: 4 Max: 294 Err: 0 (0.00%)
summary + 44 in 26s = 1.7/s Avg: 5 Min: 5 Max: 7 Err: 0 (0.00%) Active: 0 Star
summary = 100 in 59.4s = 1.7/s Avg: 9 Min: 4 Max: 294 Err: 0 (0.00%)
Tidying up ... @ Fri Apr 03 18:17:26 JST 2015 (1428052646994)
... end of run
コマンドラインで実行(分散)
-Rオプションでjmeter-serverが起動したホストを指定すると分散実行される。
負荷テストの結果もマージして保存される。](https://image.slidesharecdn.com/javaee-150411032729-conversion-gate01/85/Java-EE-18-320.jpg)
![JMeter
Maven
Plugin
$ mvn clean verify
...
[INFO] --- jmeter-maven-plugin:1.10.0:jmeter (default) @ sample-jmeter ---
[INFO]
[INFO] -------------------------------------------------------
[INFO] P E R F O R M A N C E T E S T S
[INFO] -------------------------------------------------------
[info]
[info] Executing test: com.github.nagaseyasuhito.sample.jmeter.EchoEndpointST.jmx
[info] Creating summariser <summary>
[info] Created the tree successfully using /Users/nagaseyasuhito/Documents/workspace/
[info] Configuring remote engine for localhost
[info] Using remote object: UnicastRef [liveRef: [endpoint:[10.48.138.59:62076](remot
[info] Starting remote engines
[info] Starting the test @ Fri Apr 03 18:16:30 JST 2015 (1428052590810)
[info] Remote engines have been started
[info] Waiting for possible shutdown message on port 4446
[info] summary + 98 in 58.2s = 1.7/s Avg: 6 Min: 4 Max: 11 Err:
[info] summary = 100 in 59.4s = 1.7/s Avg: 7 Min: 4 Max: 146 Err:
[info] Tidying up remote @ Fri Apr 03 18:17:30 JST 2015 (1428052650888)
[info] Exitting remote servers
[info] ... end of run
[info] Completed Test: com.github.nagaseyasuhito.sample.jmeter.EchoEndpointST.jmx
[INFO]
[INFO] Test Results:
[INFO]
[INFO] Tests Run: 1, Failures: 0](https://image.slidesharecdn.com/javaee-150411032729-conversion-gate01/85/Java-EE-23-320.jpg)
![Flight
Recorder
Mission Control
Flight Recorderで取得したJVMの統計情報を可視化するツール。
-XX:+UnlockCommercialFeatures
-XX:+FlightRecorder
というオプションを付けてアプリケーションサーバーを起動し、jcmdコマンドで統計情報を取
得する。
# プロファイル開始
jcmd [プロセスID] JFR.start
# データのダンプ
jcmd [プロセスID] JFR.dump filename="[出力ファイル名]" recording=[レコードID]](https://image.slidesharecdn.com/javaee-150411032729-conversion-gate01/85/Java-EE-31-320.jpg)
大規模な負荷て?もト?キト?キしない為のJava EE
- 1. JJUG CCC Spring 2015 #jjug_ccc #ccc_ab3 大規模な負荷でも ドキドキしない為の Java EE
- 4. 負荷テストするぞ http://www.?ickr.com/photos/mattt_org/2831690932 "Electrocardiogram" by mattt.org is licensed under CC BY 2.0 / Added some texts to original
- 8. そもそも負荷テストの目的は？ https://www.?ickr.com/photos/jakecaptive/3205277810 Thinking RFID by Jacob B?tter is licensed under CC BY 2.0 / Added some texts to original
- 11. https://www.?ickr.com/photos/hermanolobo/8605855035 Road to Hell by Jose Padin is licensed under CC BY 2.0 / Added some texts to original Stress Test meets Continuous Integration

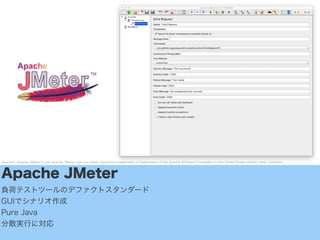

- 12. Apache JMeter 負荷テストツールのデファクトスタンダード GUIでシナリオ作成 Pure Java 分散実行に対応 Apache?, Apache JMeter? and Apache JMeter logo are either registered trademarks or trademarks of the Apache Software Foundation in the United States and/or other countries.

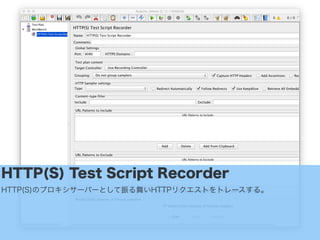

- 13. HTTP(S) Test Script Recorder HTTP(S)のプロキシサーバーとして振る舞いHTTPリクエストをトレースする。

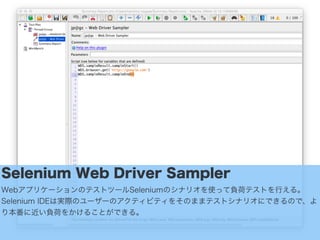

- 14. Selenium Web Driver Sampler WebアプリケーションのテストツールSeleniumのシナリオを使って負荷テストを行える。 Selenium IDEは実際のユーザーのアクティビティをそのままテストシナリオにできるので、よ り本番に近い負荷をかけることができる。

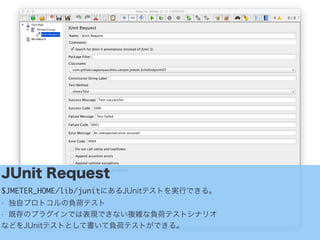

- 15. JUnit Request $JMETER_HOME/lib/junitにあるJUnitテストを実行できる。 ? 独自プロトコルの負荷テスト ? 既存のプラグインでは表現できない複雑な負荷テストシナリオ などをJUnitテストとして書いて負荷テストができる。

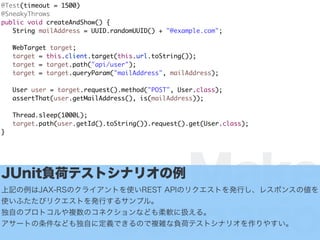

- 16. Make Scenario @Test(timeout = 1500) @SneakyThrows public void createAndShow() { String mailAddress = UUID.randomUUID() + "@example.com"; WebTarget target; target = this.client.target(this.url.toString()); target = target.path("api/user"); target = target.queryParam("mailAddress", mailAddress); User user = target.request().method("POST", User.class); assertThat(user.getMailAddress(), is(mailAddress)); Thread.sleep(1000L); target.path(user.getId().toString()).request().get(User.class); } JUnit負荷テストシナリオの例 上記の例はJAX-RSのクライアントを使いREST APIのリクエストを発行し、レスポンスの値を 使いふたたびリクエストを発行するサンプル。 独自のプロトコルや複数のコネクションなども柔軟に扱える。 アサートの条件なども独自に定義できるので複雑な負荷テストシナリオを作りやすい。

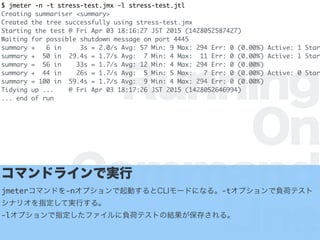

- 17. Running On Command Line $ jmeter -n -t stress-test.jmx -l stress-test.jtl Creating summariser <summary> Created the tree successfully using stress-test.jmx Starting the test @ Fri Apr 03 18:16:27 JST 2015 (1428052587427) Waiting for possible shutdown message on port 4445 summary + 6 in 3s = 2.0/s Avg: 57 Min: 9 Max: 294 Err: 0 (0.00%) Active: 1 Star summary + 50 in 29.4s = 1.7/s Avg: 7 Min: 4 Max: 11 Err: 0 (0.00%) Active: 1 Star summary = 56 in 33s = 1.7/s Avg: 12 Min: 4 Max: 294 Err: 0 (0.00%) summary + 44 in 26s = 1.7/s Avg: 5 Min: 5 Max: 7 Err: 0 (0.00%) Active: 0 Star summary = 100 in 59.4s = 1.7/s Avg: 9 Min: 4 Max: 294 Err: 0 (0.00%) Tidying up ... @ Fri Apr 03 18:17:26 JST 2015 (1428052646994) ... end of run コマンドラインで実行 jmeterコマンドを-nオプションで起動するとCLIモードになる。-tオプションで負荷テスト シナリオを指定して実行する。 -lオプションで指定したファイルに負荷テストの結果が保存される。

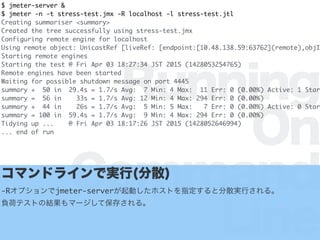

- 18. Running On Command Line $ jmeter-server & $ jmeter -n -t stress-test.jmx -R localhost -l stress-test.jtl Creating summariser <summary> Created the tree successfully using stress-test.jmx Configuring remote engine for localhost Using remote object: UnicastRef [liveRef: [endpoint:[10.48.138.59:63762](remote),objI Starting remote engines Starting the test @ Fri Apr 03 18:27:34 JST 2015 (1428053254765) Remote engines have been started Waiting for possible shutdown message on port 4445 summary + 50 in 29.4s = 1.7/s Avg: 7 Min: 4 Max: 11 Err: 0 (0.00%) Active: 1 Star summary = 56 in 33s = 1.7/s Avg: 12 Min: 4 Max: 294 Err: 0 (0.00%) summary + 44 in 26s = 1.7/s Avg: 5 Min: 5 Max: 7 Err: 0 (0.00%) Active: 0 Star summary = 100 in 59.4s = 1.7/s Avg: 9 Min: 4 Max: 294 Err: 0 (0.00%) Tidying up ... @ Fri Apr 03 18:17:26 JST 2015 (1428052646994) ... end of run コマンドラインで実行(分散) -Rオプションでjmeter-serverが起動したホストを指定すると分散実行される。 負荷テストの結果もマージして保存される。
- 19. Running On Command Line 負荷テスト結果の閲覧 CUIで出力された負荷テストの結果(*.jtl)をGUIのリスナーで閲覧できる。 負荷テストの傾向などをパッと見たいときに。

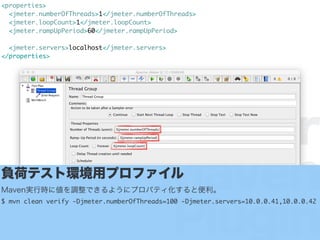

- 22. JMeter Maven Plugin <properties> <jmeter.numberOfThreads>1</jmeter.numberOfThreads> <jmeter.loopCount>1</jmeter.loopCount> <jmeter.rampUpPeriod>60</jmeter.rampUpPeriod> <jmeter.servers>localhost</jmeter.servers> </properties> 負荷テスト環境用プロファイル Maven実行時に値を調整できるようにプロパティ化すると便利。 $ mvn clean verify -Djmeter.numberOfThreads=100 -Djmeter.servers=10.0.0.41,10.0.0.42

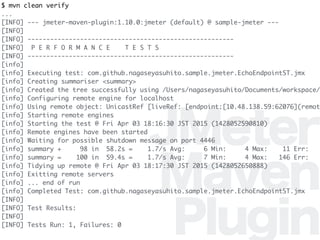

- 23. JMeter Maven Plugin $ mvn clean verify ... [INFO] --- jmeter-maven-plugin:1.10.0:jmeter (default) @ sample-jmeter --- [INFO] [INFO] ------------------------------------------------------- [INFO] P E R F O R M A N C E T E S T S [INFO] ------------------------------------------------------- [info] [info] Executing test: com.github.nagaseyasuhito.sample.jmeter.EchoEndpointST.jmx [info] Creating summariser <summary> [info] Created the tree successfully using /Users/nagaseyasuhito/Documents/workspace/ [info] Configuring remote engine for localhost [info] Using remote object: UnicastRef [liveRef: [endpoint:[10.48.138.59:62076](remot [info] Starting remote engines [info] Starting the test @ Fri Apr 03 18:16:30 JST 2015 (1428052590810) [info] Remote engines have been started [info] Waiting for possible shutdown message on port 4446 [info] summary + 98 in 58.2s = 1.7/s Avg: 6 Min: 4 Max: 11 Err: [info] summary = 100 in 59.4s = 1.7/s Avg: 7 Min: 4 Max: 146 Err: [info] Tidying up remote @ Fri Apr 03 18:17:30 JST 2015 (1428052650888) [info] Exitting remote servers [info] ... end of run [info] Completed Test: com.github.nagaseyasuhito.sample.jmeter.EchoEndpointST.jmx [INFO] [INFO] Test Results: [INFO] [INFO] Tests Run: 1, Failures: 0
- 26. Bug And Bottleneck https://www.?ickr.com/photos/mjhagen/2973212926 Scream by Mingo Hagen is licensed under CC BY 2.0 / Added some texts to original 他ユーザーのレスポンスが返ってくる レスポンスが返ってこない リソースは余っているのにレスポンスが遅い リクエストが遅い レスポンスが遅い
- 27. https://www.?ickr.com/photos/dailym/6790546237 bottleneck by ferrie=di?erentieel & J?ran Maaswinkel DailyM.net is licensed under CC BY 2.0 / Added some texts to original ボトルネックを探すぞ

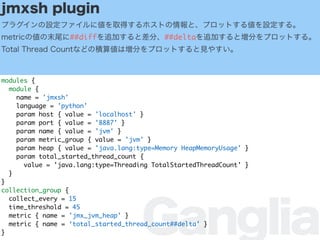

- 30. Ganglia jmxsh plugin プラグインの設定ファイルに値を取得するホストの情報と、プロットする値を設定する。 metricの値の末尾に##diffを追加すると差分、##deltaを追加すると増分をプロットする。 Total Thread Countなどの積算値は増分をプロットすると見やすい。 modules { module { name = 'jmxsh' language = 'python' param host { value = 'localhost' } param port { value = '8887' } param name { value = 'jvm' } param metric_group { value = 'jvm' } param heap { value = 'java.lang:type=Memory HeapMemoryUsage' } param total_started_thread_count { value = 'java.lang:type=Threading TotalStartedThreadCount' } } } collection_group { collect_every = 15 time_threshold = 45 metric { name = 'jmx_jvm_heap' } metric { name = ‘total_started_thread_count##delta’ } }

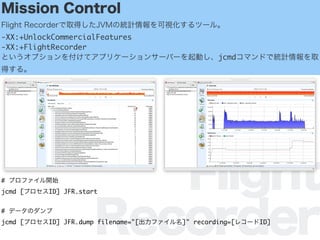

- 31. Flight Recorder Mission Control Flight Recorderで取得したJVMの統計情報を可視化するツール。 -XX:+UnlockCommercialFeatures -XX:+FlightRecorder というオプションを付けてアプリケーションサーバーを起動し、jcmdコマンドで統計情報を取 得する。 # プロファイル開始 jcmd [プロセスID] JFR.start # データのダンプ jcmd [プロセスID] JFR.dump filename="[出力ファイル名]" recording=[レコードID]
- 32. https://www.?ickr.com/photos/chidorian/106706292 Shogi by Ishikawa Ken is licensed under CC BY 2.0 / Added some texts to original JPAの スケールアウト 戦略
- 33. READが 頭打ち https://www.?ickr.com/photos/mjhagen/2973212926 Scream by Mingo Hagen is licensed under CC BY 2.0 / Added some texts to original

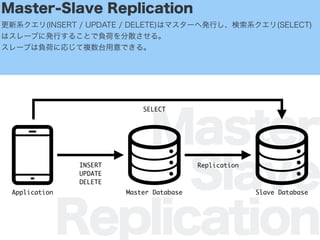

- 34. Master Slave Replication Master-Slave Replication 更新系クエリ(INSERT / UPDATE / DELETE)はマスターへ発行し、検索系クエリ(SELECT) はスレーブに発行することで負荷を分散させる。 スレーブは負荷に応じて複数台用意できる。 ReplicationINSERT UPDATE DELETE Master Database Slave DatabaseApplication SELECT

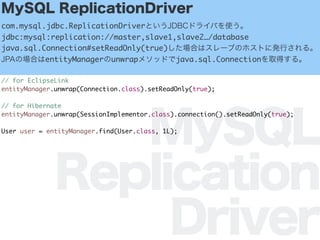

- 35. MySQL Replication Driver MySQL ReplicationDriver com.mysql.jdbc.ReplicationDriverというJDBCドライバを使う。 jdbc:mysql:replication://master,slave1,slave2…/database java.sql.Connection#setReadOnly(true)した場合はスレーブのホストに発行される。 JPAの場合はentityManagerのunwrapメソッドでjava.sql.Connectionを取得する。 // for EclipseLink entityManager.unwrap(Connection.class).setReadOnly(true); // for Hibernate entityManager.unwrap(SessionImplementor.class).connection().setReadOnly(true); User user = entityManager.find(User.class, 1L);
- 36. WRITEも 頭打ち https://www.?ickr.com/photos/mjhagen/2973212926 Scream by Mingo Hagen is licensed under CC BY 2.0 / Added some texts to original

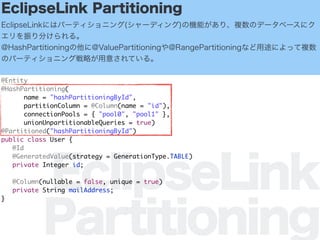

- 38. EclipseLink Partitioning EclipseLink Partitioning EclipseLinkにはパーティショニング(シャーディング)の機能があり、複数のデータベースにク エリを振り分けられる。 @HashPartitioningの他に@ValuePartitioningや@RangePartitioningなど用途によって複数 のパーティショニング戦略が用意されている。 @Entity @HashPartitioning( name = "hashPartitioningById", partitionColumn = @Column(name = "id"), connectionPools = { "pool0", "pool1" }, unionUnpartitionableQueries = true) @Partitioned("hashPartitioningById") public class User { @Id @GeneratedValue(strategy = GenerationType.TABLE) private Integer id; @Column(nullable = false, unique = true) private String mailAddress; }

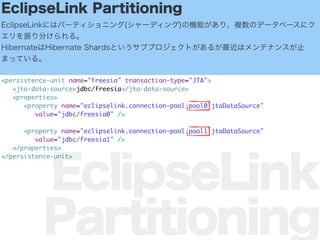

- 39. EclipseLink Partitioning EclipseLink Partitioning EclipseLinkにはパーティショニング(シャーディング)の機能があり、複数のデータベースにク エリを振り分けられる。 HibernateはHibernate Shardsというサブプロジェクトがあるが最近はメンテナンスが止 まっている。 <persistence-unit name="freesia" transaction-type="JTA"> <jta-data-source>jdbc/freesia</jta-data-source> <properties> <property name="eclipselink.connection-pool.pool0.jtaDataSource" value="jdbc/freesia0" /> <property name="eclipselink.connection-pool.pool1.jtaDataSource" value="jdbc/freesia1" /> </properties> </persistence-unit>

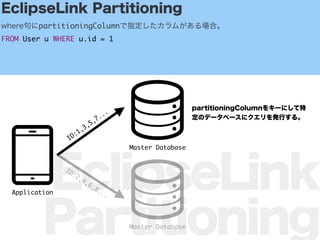

- 40. EclipseLink Partitioning EclipseLink Partitioning where句にpartitioningColumnで指定したカラムがある場合。 FROM User u WHERE u.id = 1 Master Database Application Master Database partitioningColumnをキーにして特 定のデータベースにクエリを発行する。 ID:1,3,5,7... ID:2,4,6,8...

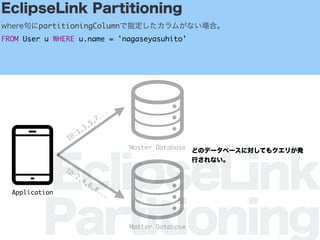

- 41. EclipseLink Partitioning EclipseLink Partitioning where句にpartitioningColumnで指定したカラムがない場合。 FROM User u WHERE u.name = 'nagaseyasuhito' Master Database Application Master Database ID:1,3,5,7... ID:2,4,6,8... どのデータベースに対してもクエリが発 行されない。

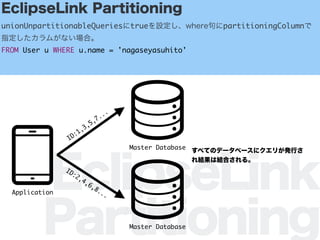

- 42. EclipseLink Partitioning EclipseLink Partitioning unionUnpartitionableQueriesにtrueを設定し、where句にpartitioningColumnで 指定したカラムがない場合。 FROM User u WHERE u.name = 'nagaseyasuhito' Master Database Application Master Database ID:1,3,5,7... ID:2,4,6,8... すべてのデータベースにクエリが発行さ れ結果は結合される。

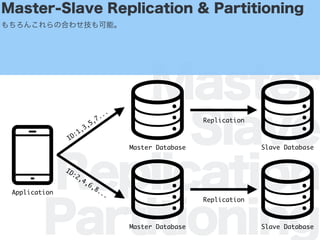

- 43. Master Slave Replication Partitioning Master-Slave Replication & Partitioning もちろんこれらの合わせ技も可能。 Master Database Application Master Database Replication Slave Database Replication Slave Database ID:1,3,5,7... ID:2,4,6,8...
- 44. Conclusion https://www.?ickr.com/photos/ensh/3440275790 Heart of Light by Emmanuel Huybrechts is licensed under CC BY 2.0 / Added some texts to original

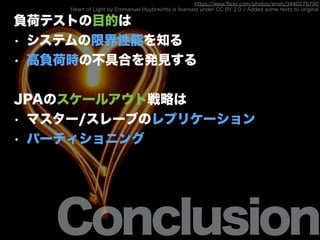

- 45. Conclusion 負荷テストの目的は ? システムの限界性能を知る ? 高負荷時の不具合を発見する JPAのスケールアウト戦略は ? マスター/スレーブのレプリケーション ? パーティショニング https://www.?ickr.com/photos/ensh/3440275790 Heart of Light by Emmanuel Huybrechts is licensed under CC BY 2.0 / Added some texts to original
