Dokumen ini menjelaskan tentang dekanter, sebuah alat yang digunakan untuk memisahkan cairan berdasarkan perbedaan densitas dan kelarutan, dengan penjelasan mengenai proses pemisahan menggunakan two-phase dan three-phase decanter. Selain itu, terdapat uraian tentang berbagai langkah pemurnian minyak sawit mentah (CPO) melalui beberapa unit alat dan metode, seperti sand trap tank, vibrating screen, crude oil tank, dan vacuum dryer. Proses ini bertujuan untuk mengurangi kadar kotoran dan air dalam minyak sebelum akhirnya disimpan di storage tank.
Kelompok 3 PP(dekanter)
- 1. KELOMPOK II DESLIA PRIMA DWI MANSANDI IRA TRI ASI BR NAINGGOLAN JAYA MANDALA PURBA MEIDA HELMAYANI SITOHANG

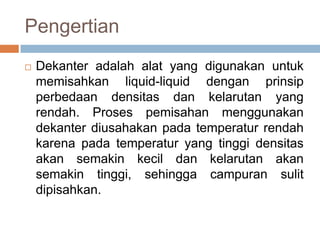

- 2. Pengertian Dekanter adalah alat yang digunakan untuk memisahkan liquid-liquid dengan prinsip perbedaan densitas dan kelarutan yang rendah. Proses pemisahan menggunakan dekanter diusahakan pada temperatur rendah karena pada temperatur yang tinggi densitas akan semakin kecil dan kelarutan akan semakin tinggi, sehingga campuran sulit dipisahkan.

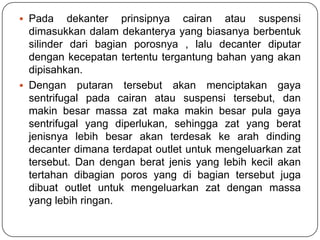

- 3. Pada dekanter prinsipnya cairan atau suspensi dimasukkan dalam dekanterya yang biasanya berbentuk silinder dari bagian porosnya , lalu decanter diputar dengan kecepatan tertentu tergantung bahan yang akan dipisahkan. Dengan putaran tersebut akan menciptakan gaya sentrifugal pada cairan atau suspensi tersebut, dan makin besar massa zat maka makin besar pula gaya sentrifugal yang diperlukan, sehingga zat yang berat jenisnya lebih besar akan terdesak ke arah dinding decanter dimana terdapat outlet untuk mengeluarkan zat tersebut. Dan dengan berat jenis yang lebih kecil akan tertahan dibagian poros yang di bagian tersebut juga dibuat outlet untuk mengeluarkan zat dengan massa yang lebih ringan.

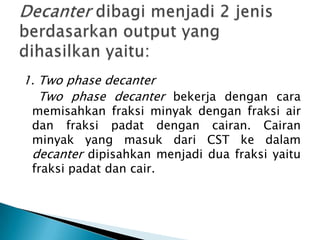

- 4. 1. Two phase decanter Two phase decanter bekerja dengan cara memisahkan fraksi minyak dengan fraksi air dan fraksi padat dengan cairan. Cairan minyak yang masuk dari CST ke dalam decanter dipisahkan menjadi dua fraksi yaitu fraksi padat dan cair.

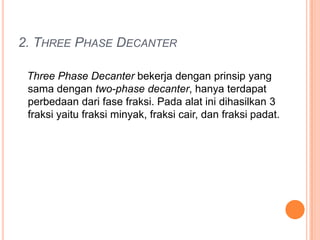

- 5. 2. THREE PHASE DECANTER Three Phase Decanter bekerja dengan prinsip yang sama dengan two-phase decanter, hanya terdapat perbedaan dari fase fraksi. Pada alat ini dihasilkan 3 fraksi yaitu fraksi minyak, fraksi cair, dan fraksi padat.

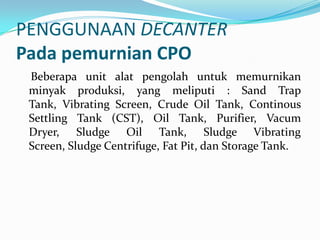

- 7. PENGGUNAAN DECANTER Pada pemurnian CPO Beberapa unit alat pengolah untuk memurnikan minyak produksi, yang meliputi : Sand Trap Tank, Vibrating Screen, Crude Oil Tank, Continous Settling Tank (CST), Oil Tank, Purifier, Vacum Dryer, Sludge Oil Tank, Sludge Vibrating Screen, Sludge Centrifuge, Fat Pit, dan Storage Tank.

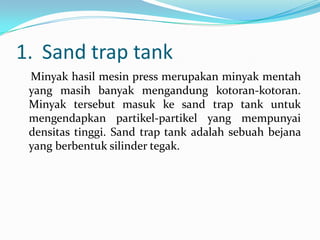

- 8. 1. Sand trap tank Minyak hasil mesin press merupakan minyak mentah yang masih banyak mengandung kotoran-kotoran. Minyak tersebut masuk ke sand trap tank untuk mengendapkan partikel-partikel yang mempunyai densitas tinggi. Sand trap tank adalah sebuah bejana yang berbentuk silinder tegak.

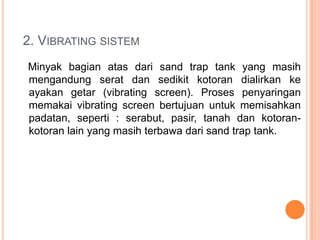

- 9. 2. VIBRATING SISTEM Minyak bagian atas dari sand trap tank yang masih mengandung serat dan sedikit kotoran dialirkan ke ayakan getar (vibrating screen). Proses penyaringan memakai vibrating screen bertujuan untuk memisahkan padatan, seperti : serabut, pasir, tanah dan kotoran- kotoran lain yang masih terbawa dari sand trap tank.

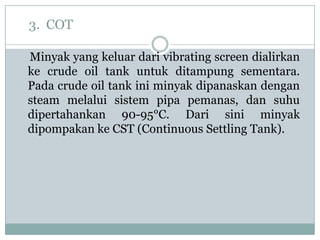

- 10. 3. COT Minyak yang keluar dari vibrating screen dialirkan ke crude oil tank untuk ditampung sementara. Pada crude oil tank ini minyak dipanaskan dengan steam melalui sistem pipa pemanas, dan suhu dipertahankan 90-95属C. Dari sini minyak dipompakan ke CST (Continuous Settling Tank).

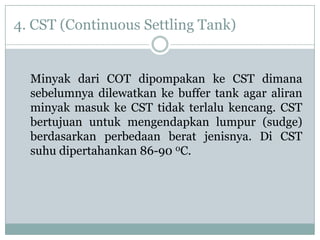

- 11. 4. CST (Continuous Settling Tank) Minyak dari COT dipompakan ke CST dimana sebelumnya dilewatkan ke buffer tank agar aliran minyak masuk ke CST tidak terlalu kencang. CST bertujuan untuk mengendapkan lumpur (sudge) berdasarkan perbedaan berat jenisnya. Di CST suhu dipertahankan 86-90 0C.

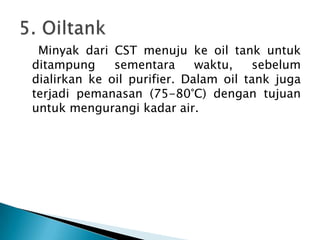

- 12. Minyak dari CST menuju ke oil tank untuk ditampung sementara waktu, sebelum dialirkan ke oil purifier. Dalam oil tank juga terjadi pemanasan (75-80属C) dengan tujuan untuk mengurangi kadar air.

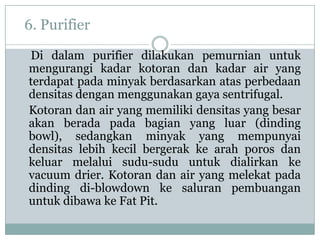

- 13. 6. Purifier Di dalam purifier dilakukan pemurnian untuk mengurangi kadar kotoran dan kadar air yang terdapat pada minyak berdasarkan atas perbedaan densitas dengan menggunakan gaya sentrifugal. Kotoran dan air yang memiliki densitas yang besar akan berada pada bagian yang luar (dinding bowl), sedangkan minyak yang mempunyai densitas lebih kecil bergerak ke arah poros dan keluar melalui sudu-sudu untuk dialirkan ke vacuum drier. Kotoran dan air yang melekat pada dinding di-blowdown ke saluran pembuangan untuk dibawa ke Fat Pit.

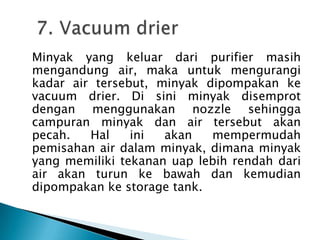

- 14. Minyak yang keluar dari purifier masih mengandung air, maka untuk mengurangi kadar air tersebut, minyak dipompakan ke vacuum drier. Di sini minyak disemprot dengan menggunakan nozzle sehingga campuran minyak dan air tersebut akan pecah. Hal ini akan mempermudah pemisahan air dalam minyak, dimana minyak yang memiliki tekanan uap lebih rendah dari air akan turun ke bawah dan kemudian dipompakan ke storage tank.

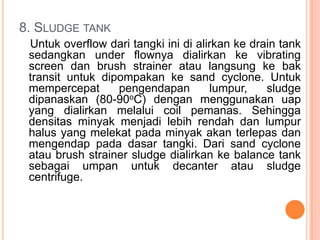

- 15. 8. SLUDGE TANK Untuk overflow dari tangki ini di alirkan ke drain tank sedangkan under flownya dialirkan ke vibrating screen dan brush strainer atau langsung ke bak transit untuk dipompakan ke sand cyclone. Untuk mempercepat pengendapan lumpur, sludge dipanaskan (80-90oC) dengan menggunakan uap yang dialirkan melalui coil pemanas. Sehingga densitas minyak menjadi lebih rendah dan lumpur halus yang melekat pada minyak akan terlepas dan mengendap pada dasar tangki. Dari sand cyclone atau brush strainer sludge dialirkan ke balance tank sebagai umpan untuk decanter atau sludge centrifuge.

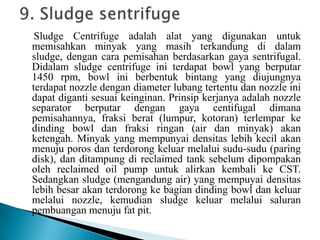

- 16. Sludge Centrifuge adalah alat yang digunakan untuk memisahkan minyak yang masih terkandung di dalam sludge, dengan cara pemisahan berdasarkan gaya sentrifugal. Didalam sludge centrifuge ini terdapat bowl yang berputar 1450 rpm, bowl ini berbentuk bintang yang diujungnya terdapat nozzle dengan diameter lubang tertentu dan nozzle ini dapat diganti sesuai keinginan. Prinsip kerjanya adalah nozzle separator berputar dengan gaya centifugal dimana pemisahannya, fraksi berat (lumpur, kotoran) terlempar ke dinding bowl dan fraksi ringan (air dan minyak) akan ketengah. Minyak yang mempunyai densitas lebih kecil akan menuju poros dan terdorong keluar melalui sudu-sudu (paring disk), dan ditampung di reclaimed tank sebelum dipompakan oleh reclaimed oil pump untuk alirkan kembali ke CST. Sedangkan sludge (mengandung air) yang mempuyai densitas lebih besar akan terdorong ke bagian dinding bowl dan keluar melalui nozzle, kemudian sludge keluar melalui saluran pembuangan menuju fat pit.

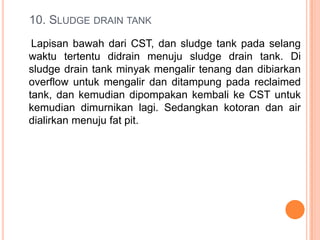

- 17. 10. SLUDGE DRAIN TANK Lapisan bawah dari CST, dan sludge tank pada selang waktu tertentu didrain menuju sludge drain tank. Di sludge drain tank minyak mengalir tenang dan dibiarkan overflow untuk mengalir dan ditampung pada reclaimed tank, dan kemudian dipompakan kembali ke CST untuk kemudian dimurnikan lagi. Sedangkan kotoran dan air dialirkan menuju fat pit.

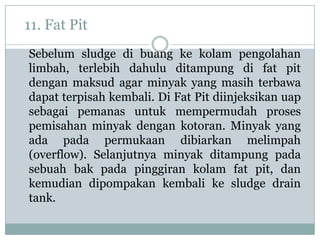

- 18. 11. Fat Pit Sebelum sludge di buang ke kolam pengolahan limbah, terlebih dahulu ditampung di fat pit dengan maksud agar minyak yang masih terbawa dapat terpisah kembali. Di Fat Pit diinjeksikan uap sebagai pemanas untuk mempermudah proses pemisahan minyak dengan kotoran. Minyak yang ada pada permukaan dibiarkan melimpah (overflow). Selanjutnya minyak ditampung pada sebuah bak pada pinggiran kolam fat pit, dan kemudian dipompakan kembali ke sludge drain tank.

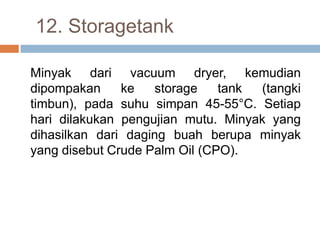

- 19. 12. Storagetank Minyak dari vacuum dryer, kemudian dipompakan ke storage tank (tangki timbun), pada suhu simpan 45-55属C. Setiap hari dilakukan pengujian mutu. Minyak yang dihasilkan dari daging buah berupa minyak yang disebut Crude Palm Oil (CPO).
