Kömür hazırlama - Myer eğrisi

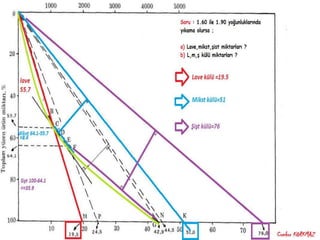

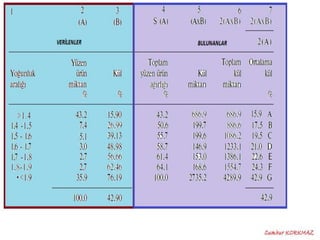

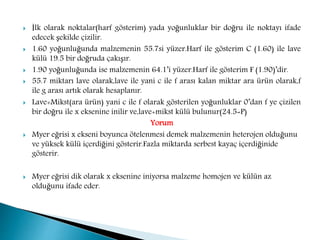

- 5. İlk olarak noktalar(harf gösterim) yada yoğunluklar bir doğru ile noktayı ifade edecek şekilde çizilir. 1.60 yoğunluğunda malzemenin 55.7si yüzer.Harf ile gösterim C (1.60) ile lave külü 19.5 bir doğruda çakışır. 1.90 yoğunluğunda ise malzemenin 64.1’i yüzer.Harf ile gösterim F (1.90)’dir. 55.7 miktarı lave olarak,lave ile yani c ile f arası kalan miktar ara ürün olarak,f ile g arası artık olarak hesaplanır. Lave+Mikst(ara ürün) yani c ile f olarak gösterilen yoğunluklar 0’dan f ye çizilen bir doğru ile x eksenine inilir ve,lave+mikst külü bulunur(24.5=P) Yorum Myer eğrisi x ekseni boyunca ötelenmesi demek malzemenin heterojen olduğunu ve yüksek külü içerdiğini gösterir.Fazla miktarda serbest kayaç içerdiğinide gösterir. Myer eğrisi dik olarak x eksenine iniyorsa malzeme homojen ve külün az olduğunu ifade eder.

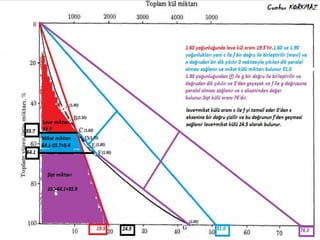

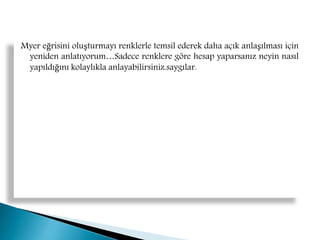

- 6. Myer eğrisini oluşturmayı renklerle temsil ederek daha açık anlaşılması için yeniden anlatıyorum…Sadece renklere göre hesap yaparsanız neyin nasıl yapıldığını kolaylıkla anlayabilirsiniz.saygılar.
