Komponen didalam hard disk
- 1. KOMPONEN DIDALAM HARD DISK & NAMA AHLI KUMPULAN: MUHAMMAD AKMAL BIN MUNTAHA MUHAMMAD FAIZ BIN ISMAIL MOHAMAD SHAMMIN BIN ZOLKIFLI

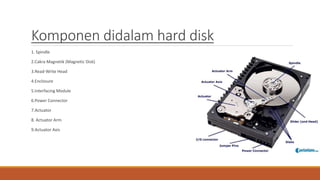

- 2. Komponen didalam hard disk 1. Spindle 2.Cakra Magnetik (Magnetic Disk) 3.Read-Write Head 4.Enclosure 5.Interfacing Module 6.Power Connector 7.Actuator 8. Actuator Arm 9.Actuator Axis

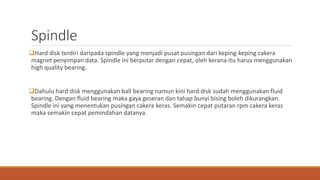

- 3. Spindle Hard disk terdiri daripada spindle yang menjadi pusat pusingan dari keping-keping cakera magnet penyimpan data. Spindle ini berputar dengan cepat, oleh kerana itu harus menggunakan high quality bearing. Dahulu hard disk menggunakan ball bearing namun kini hard disk sudah menggunakan fluid bearing. Dengan fluid bearing maka gaya geseran dan tahap bunyi bising boleh dikurangkan. Spindle ini yang menentukan pusingan cakera keras. Semakin cepat putaran rpm cakera keras maka semakin cepat pemindahan datanya.

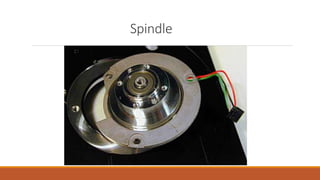

- 4. Spindle

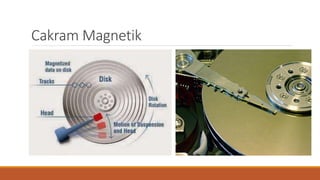

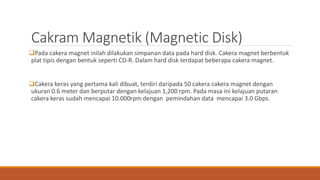

- 5. Cakram Magnetik (Magnetic Disk) Pada cakera magnet inilah dilakukan simpanan data pada hard disk. Cakera magnet berbentuk plat tipis dengan bentuk seperti CD-R. Dalam hard disk terdapat beberapa cakera magnet. Cakera keras yang pertama kali dibuat, terdiri daripada 50 cakera cakera magnet dengan ukuran 0.6 meter dan berputar dengan kelajuan 1,200 rpm. Pada masa ini kelajuan putaran cakera keras sudah mencapai 10.000rpm dengan pemindahan data mencapai 3.0 Gbps.

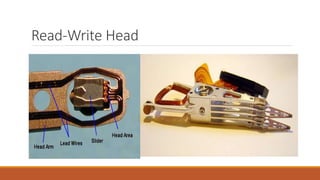

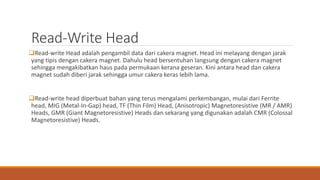

- 7. Read-Write Head Read-write Head adalah pengambil data dari cakera magnet. Head ini melayang dengan jarak yang tipis dengan cakera magnet. Dahulu head bersentuhan langsung dengan cakera magnet sehingga mengakibatkan haus pada permukaan kerana geseran. Kini antara head dan cakera magnet sudah diberi jarak sehingga umur cakera keras lebih lama. Read-write head diperbuat bahan yang terus mengalami perkembangan, mulai dari Ferrite head, MIG (Metal-In-Gap) head, TF (Thin Film) Head, (Anisotropic) Magnetoresistive (MR / AMR) Heads, GMR (Giant Magnetoresistive) Heads dan sekarang yang digunakan adalah CMR (Colossal Magnetoresistive) Heads.

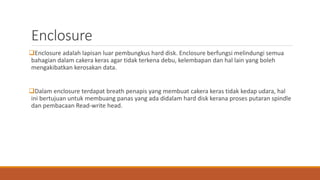

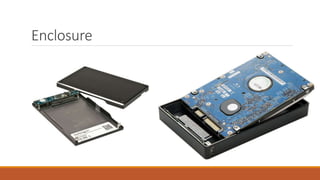

- 9. Enclosure Enclosure adalah lapisan luar pembungkus hard disk. Enclosure berfungsi melindungi semua bahagian dalam cakera keras agar tidak terkena debu, kelembapan dan hal lain yang boleh mengakibatkan kerosakan data. Dalam enclosure terdapat breath penapis yang membuat cakera keras tidak kedap udara, hal ini bertujuan untuk membuang panas yang ada didalam hard disk kerana proses putaran spindle dan pembacaan Read-write head.
- 10. Enclosure

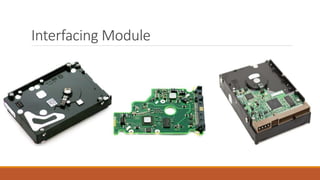

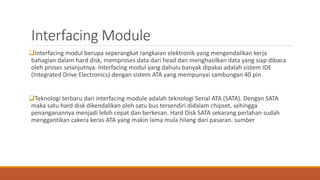

- 11. Interfacing Module Interfacing modul berupa seperangkat rangkaian elektronik yang mengendalikan kerja bahagian dalam hard disk, memproses data dari head dan menghasilkan data yang siap dibaca oleh proses selanjutnya. Interfacing modul yang dahulu banyak dipakai adalah sistem IDE (Integrated Drive Electronics) dengan sistem ATA yang mempunyai sambungan 40 pin. Teknologi terbaru dari interfacing module adalah teknologi Serial ATA (SATA). Dengan SATA maka satu hard disk dikendalikan oleh satu bus tersendiri didalam chipset, sehingga penanganannya menjadi lebih cepat dan berkesan. Hard Disk SATA sekarang perlahan sudah menggantikan cakera keras ATA yang makin lama mula hilang dari pasaran. sumber

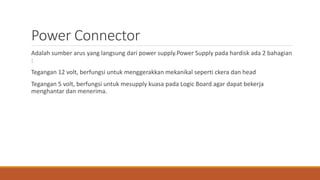

- 13. Power Connector Adalah sumber arus yang langsung dari power supply.Power Supply pada hardisk ada 2 bahagian : Tegangan 12 volt, berfungsi untuk menggerakkan mekanikal seperti ckera dan head Tegangan 5 volt, berfungsi untuk mesupply kuasa pada Logic Board agar dapat bekerja menghantar dan menerima.

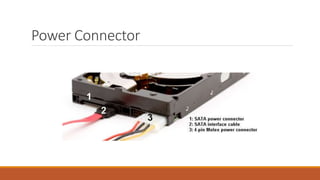

- 14. Power Connector

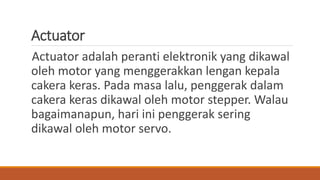

- 15. Actuator Actuator adalah peranti elektronik yang dikawal oleh motor yang menggerakkan lengan kepala cakera keras. Pada masa lalu, penggerak dalam cakera keras dikawal oleh motor stepper. Walau bagaimanapun, hari ini penggerak sering dikawal oleh motor servo.

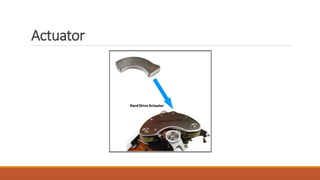

- 16. Actuator

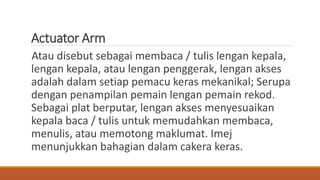

- 17. Actuator Arm Atau disebut sebagai membaca / tulis lengan kepala, lengan kepala, atau lengan penggerak, lengan akses adalah dalam setiap pemacu keras mekanikal; Serupa dengan penampilan pemain lengan pemain rekod. Sebagai plat berputar, lengan akses menyesuaikan kepala baca / tulis untuk memudahkan membaca, menulis, atau memotong maklumat. Imej menunjukkan bahagian dalam cakera keras.

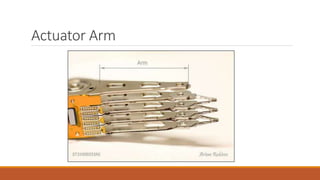

- 18. Actuator Arm

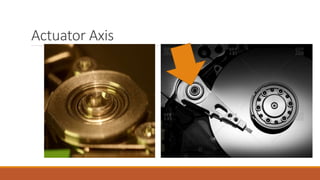

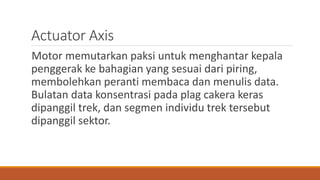

- 19. Actuator Axis Motor memutarkan paksi untuk menghantar kepala penggerak ke bahagian yang sesuai dari piring, membolehkan peranti membaca dan menulis data. Bulatan data konsentrasi pada plag cakera keras dipanggil trek, dan segmen individu trek tersebut dipanggil sektor.
- 20. Actuator Axis
