November 19, 2021
Konversi Warna dengan Matlab
softscients.com/2021/11/19/konversi-warna-dengan-matlab/
7 Views
Konversi warna pada proses pengolahan citra digital sering digunakan untuk
mendapatkan fitur tertentu. Warna sendiri terbentuk dari pantulan sinar oleh permukaan
objek. Biasanya format gambar umum terdiri dari 3 campuran warna utama yaitu Red,
Green, dan Blue. Adapun ada beberapa konversi yang bisa kita terapkan dari RGB
seperti HSV, Lab, dan yang lainnya.
Konversi Warna dengan Matlab akan dibahas mengenai RGB, HSV beserta algoritma
matematikanya, serta LAB. Melalui pemahaman konversi warna gambar diharapkan
kalian bisa lebih memahami pengolahan citra digital dengan Matlab secara lebih baik
Format Gambar
Contents
1 Format Gambar
2 Warna RGB
3 Warna HSV
3.1 Cara menghitung HSV
4 Warna Lab
Fila Gambar digital yang biasa kita kenal ada seperti jpg, jpeg, png, bmp yang dibedakan
dari teknik kompresi yang digunakan, adapun untuk format warna terdiri dari RGB, alpha.
Untuk mengetahui format gambar di Matlab, kalian bisa menggunakan kode berikut
>> imfinfo('D:/bunga.jpg')
ans =
struct with fields:
Filename: 'D:bunga.jpg'
FileModDate: '14-Sep-2021 22:52:38'
FileSize: 1148730
Format: 'jpg'
FormatVersion: ''
Width: 4344
Height: 2896
BitDepth: 24
ColorType: 'truecolor'
FormatSignature: ''
NumberOfSamples: 3
CodingMethod: 'Huffman'
CodingProcess: 'Sequential'
Comment: {}

2/10

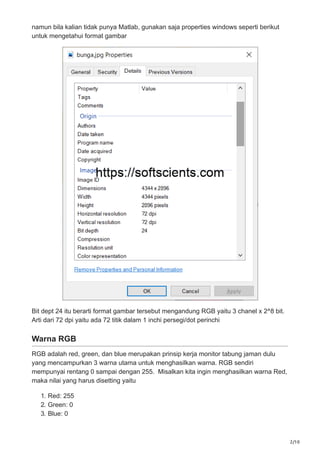

namun bila kalian tidak punya Matlab, gunakan saja properties windows seperti berikut
untuk mengetahui format gambar
Bit dept 24 itu berarti format gambar tersebut mengandung RGB yaitu 3 chanel x 2^8 bit.
Arti dari 72 dpi yaitu ada 72 titik dalam 1 inchi persegi/dot perinchi
Warna RGB
RGB adalah red, green, dan blue merupakan prinsip kerja monitor tabung jaman dulu
yang mencampurkan 3 warna utama untuk menghasilkan warna. RGB sendiri
mempunyai rentang 0 sampai dengan 255. Misalkan kita ingin menghasilkan warna Red,
maka nilai yang harus disetting yaitu
1. Red: 255
2. Green: 0
3. Blue: 0

3/10
See also Face Detection Haar Cascade Classifier

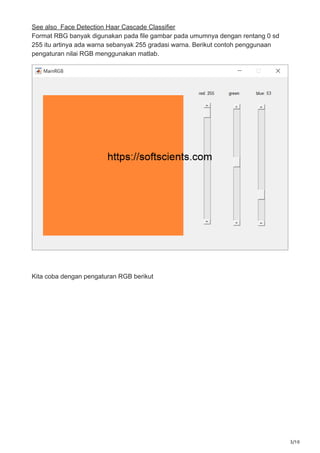

Format RBG banyak digunakan pada file gambar pada umumnya dengan rentang 0 sd
255 itu artinya ada warna sebanyak 255 gradasi warna. Berikut contoh penggunaan
pengaturan nilai RGB menggunakan matlab.
Kita coba dengan pengaturan RGB berikut

4/10

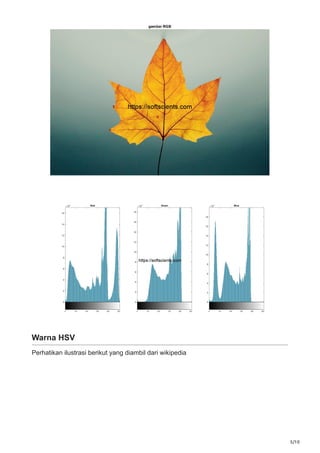

Untuk menampikan komposisi warna RGB gambar menggunakan matlab caranya
sebagai berikut
clc;clear all;close all;
a=imread('D:/bunga.jpg');
figure,
imshow(a),title('gambar RGB')
figure
subplot(1,3,1),imhist(a(:,:,1)),title('Red');
subplot(1,3,2),imhist(a(:,:,2)),title('Green');
subplot(1,3,3),imhist(a(:,:,3)),title('Blue');

5/10
Warna HSV

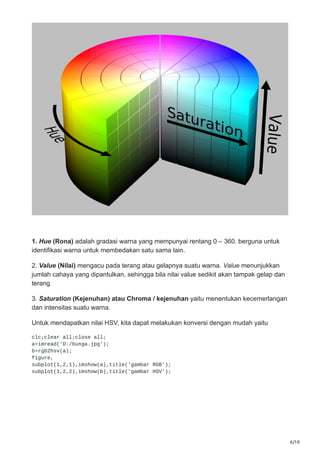

Perhatikan ilustrasi berikut yang diambil dari wikipedia

6/10
1. Hue (Rona) adalah gradasi warna yang mempunyai rentang 0 – 360. berguna untuk
identifikasi warna untuk membedakan satu sama lain.
2. Value (Nilai) mengacu pada terang atau gelapnya suatu warna. Value menunjukkan
jumlah cahaya yang dipantulkan, sehingga bila nilai value sedikit akan tampak gelap dan
terang
3. Saturation (Kejenuhan) atau Chroma / kejenuhan yaitu menentukan kecemerlangan
dan intensitas suatu warna.
Untuk mendapatkan nilai HSV, kita dapat melakukan konversi dengan mudah yaitu
a=imread('D:/bunga.jpg');
b=rgb2hsv(a);
figure,
subplot(1,2,1),imshow(a),title('gambar RGB');
subplot(1,2,2),imshow(b),title('gambar HSV');

7/10

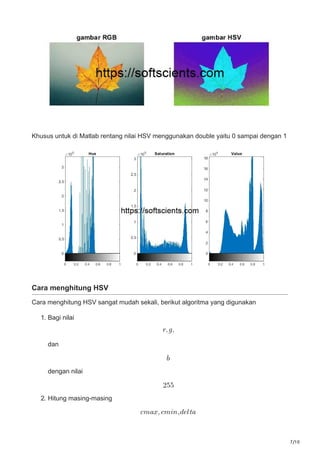

Khusus untuk di Matlab rentang nilai HSV menggunakan double yaitu 0 sampai dengan 1
Cara menghitung HSV
Cara menghitung HSV sangat mudah sekali, berikut algoritma yang digunakan
1. Bagi nilai
dan
dengan nilai
2. Hitung masing-masing

8/10

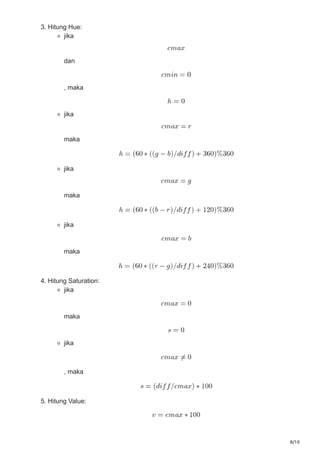

3. Hitung Hue:
jika
dan
, maka
jika
maka
jika
maka
jika
maka
4. Hitung Saturation:
jika
maka
jika
, maka
5. Hitung Value:

9/10

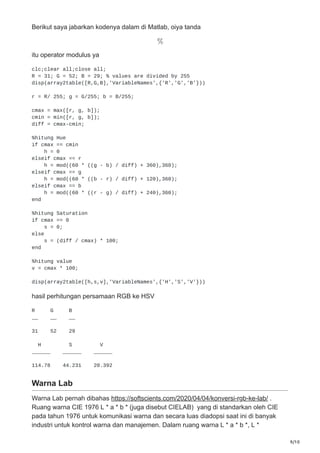

Berikut saya jabarkan kodenya dalam di Matlab, oiya tanda
itu operator modulus ya
R = 31; G = 52; B = 29; % values are divided by 255
disp(array2table([R,G,B],'VariableNames',{'R','G','B'}))
r = R/ 255; g = G/255; b = B/255;
cmax = max([r, g, b]);
cmin = min([r, g, b]);
diff = cmax-cmin;
%hitung Hue
if cmax == cmin
h = 0
elseif cmax == r
h = mod((60 * ((g - b) / diff) + 360),360);
elseif cmax == g
h = mod((60 * ((b - r) / diff) + 120),360);
elseif cmax == b
h = mod((60 * ((r - g) / diff) + 240),360);
end
%hitung Saturation
if cmax == 0
s = 0;
else
s = (diff / cmax) * 100;
end
%hitung value
v = cmax * 100;
disp(array2table([h,s,v],'VariableNames',{'H','S','V'}))
hasil perhitungan persamaan RGB ke HSV
R G B
__ __ __
31 52 29
H S V
______ ______ ______
114.78 44.231 20.392
Warna Lab
Warna Lab pernah dibahas https://softscients.com/2020/04/04/konversi-rgb-ke-lab/ .
Ruang warna CIE 1976 L * a * b * (juga disebut CIELAB) yang di standarkan oleh CIE
pada tahun 1976 untuk komunikasi warna dan secara luas diadopsi saat ini di banyak
industri untuk kontrol warna dan manajemen. Dalam ruang warna L * a * b *, L *

10/10

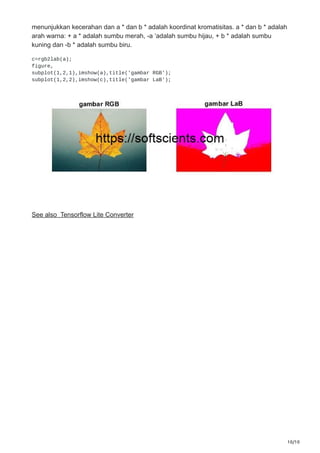

menunjukkan kecerahan dan a * dan b * adalah koordinat kromatisitas. a * dan b * adalah
arah warna: + a * adalah sumbu merah, -a ‘adalah sumbu hijau, + b * adalah sumbu
kuning dan -b * adalah sumbu biru.
c=rgb2lab(a);
figure,
subplot(1,2,1),imshow(a),title('gambar RGB');
subplot(1,2,2),imshow(c),title('gambar LaB');
See also Tensorflow Lite Converter
