- 1. 新生Lagopus2017（仮称） Dec 9, 2016 Masaru OKI @masaru0714

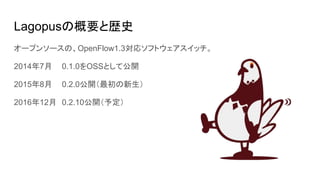

- 2. Lagopusの概要と歴史 オープンソースの、OpenFlow1.3対応ソフトウェアスイッチ。 2014年7月 0.1.0をOSSとして公開 2015年8月 0.2.0公開（最初の新生） 2016年12月 0.2.10公开（予定）

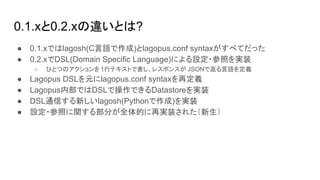

- 3. 0.1.xと0.2.xの違いとは? ● 0.1.xではlagosh(C言語で作成)とlagopus.conf syntaxがすべてだった ● 0.2.xでDSL(Domain Specific Language)による設定?参照を実装 ○ ひとつのアクションを 1行テキストで表し、レスポンスが JSONで返る言語を定義 ● Lagopus DSLを元にlagopus.conf syntaxを再定義 ● Lagopus内部ではDSLで操作できるDatastoreを実装 ● DSL通信する新しいlagosh(Pythonで作成)を実装 ● 設定?参照に関する部分が全体的に再実装された（新生）

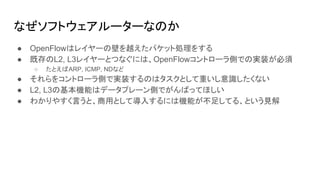

- 5. なぜソフトウェアルーターなのか ● OpenFlowはレイヤーの壁を越えたパケット処理をする ● 既存のL2, L3レイヤーとつなぐには、OpenFlowコントローラ側での実装が必須 ○ たとえばARP, ICMP, NDなど ● それらをコントローラ側で実装するのはタスクとして重いし意識したくない ● L2, L3の基本機能はデータプレーン側でがんばってほしい ● わかりやすく言うと、商用として導入するには機能が不足してる、という見解

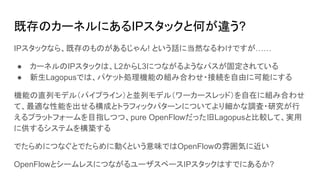

- 6. 既存のカーネルにあるIPスタックと何が違う? IPスタックなら、既存のものがあるじゃん! という話に当然なるわけですが…… ● カーネルのIPスタックは、L2からL3につながるようなパスが固定されている ● 新生Lagopusでは、パケット処理機能の組み合わせ?接続を自由に可能にする 機能の直列モデル（パイプライン）と並列モデル（ワーカースレッド）を自在に組み合わせ て、最適な性能を出せる構成とトラフィックパターンについてより細かな調査?研究が行 えるプラットフォームを目指しつつ、pure OpenFlowだった旧Lagopusと比較して、実用 に供するシステムを構築する でたらめにつなぐとでたらめに動くという意味ではOpenFlowの雰囲気に近い OpenFlowとシームレスにつながるユーザスペースIPスタックはすでにあるか?

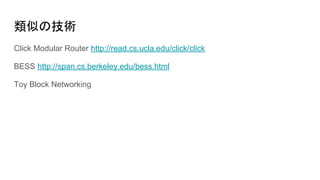

- 7. 類似の技術 Click Modular Router http://read.cs.ucla.edu/click/click BESS http://span.cs.berkeley.edu/bess.html Toy Block Networking

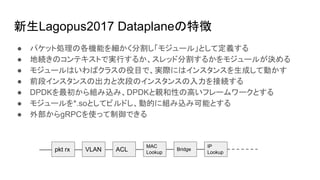

- 8. ● パケット処理の各機能を細かく分割し「モジュール」として定義する ● 地続きのコンテキストで実行するか、スレッド分割するかをモジュールが決める ● モジュールはいわばクラスの役目で、実際にはインスタンスを生成して動かす ● 前段インスタンスの出力と次段のインスタンスの入力を接続する ● DPDKを最初から組み込み、DPDKと親和性の高いフレームワークとする ● モジュールを*.soとしてビルドし、動的に組み込み可能とする ● 外部からgRPCを使って制御できる 新生Lagopus2017 Dataplaneの特徴 pkt rx VLAN ACL MAC Lookup Bridge IP Lookup

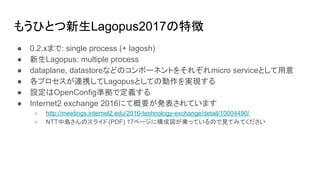

- 9. もうひとつ新生Lagopus2017の特徴 ● 0.2.xまで: single process (+ lagosh) ● 新生Lagopus: multiple process ● dataplane, datastoreなどのコンポーネントをそれぞれmicro serviceとして用意 ● 各プロセスが連携してLagopusとしての動作を実現する ● 設定はOpenConfig準拠で定義する ● Internet2 exchange 2016にて概要が発表されています ○ http://meetings.internet2.edu/2016-technology-exchange/detail/10004490/ ○ NTT中島さんのスライド(PDF) 17ページに構成図が乗っているので見てみてください

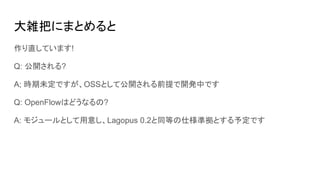

- 10. 大雑把にまとめると 作り直しています! Q: 公開される? A; 時期未定ですが、OSSとして公開される前提で開発中です Q: OpenFlowはどうなるの? A: モジュールとして用意し、Lagopus 0.2と同等の仕様準拠とする予定です
