MATERI 3.1 – 4.1 SIMKOMDIG
PENGERTIAN DASAR LOGIKADAN ALGORITMA
LOGIKA
Diperkenalkan pertama kali oleh Aristoteles (384-322 SM)
ALGORITMA
Diperkenalkan Oleh Ahli Matematika : Abu Ja’far Muhammad Ibnu Musa Al Khawarizmi.
Seorang ilmuan Persia yang menulis kitab al jabr w’al muqabala (rules of restoration and
reduction) sekitar tahun 825 M
Definisi Logika
1. penalaran atau bentuk pemikiran.
2. ilmu yang memberikan prinsip-prinsip yang harus diikuti agar dapat berfikir valid menurut
aturan yang berlaku.
Definisi Algoritma
1. Langkah – langkah yang dilakukan agar solusi masalah dapat diperoleh.
2. Suatu prosedur yang merupakan urutan langkah-langkah yg berintegrasi.
3. Suatu m etode khusus yang digunakan untuk menyelesaikan suatu masalah yang
nyata.(Webster Dictionary)
TAHAP PENYELESAIAN MASALAH
Kriteria Pemilihan Algoritma.
1. Ada Output,
2. Efektifitas dan Efesiensi,
3. Jumlah Langkahnya Berhingga,
4. Berakhir, ( SEMI ALGORITMA )
5. Terstruktur,

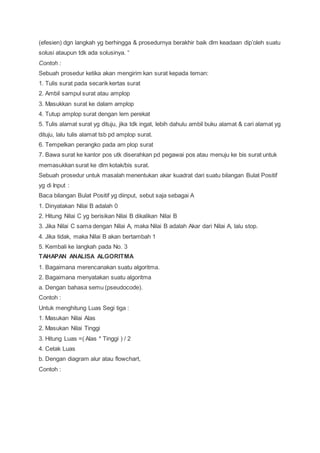

Suatu Algoritma yg terbaik (The Best) : “ Suatu algoritma harus menghasilkan output yg
tepat guna (efektif) dlm waktu yg relatif singkat & penggunaan memori yg relatif sedikit

(efesien) dgn langkah yg berhingga & prosedurnya berakhir baik dlm keadaan dip’oleh suatu
solusi ataupun tdk ada solusinya. “
Contoh :
Sebuah prosedur ketika akan mengirim kan surat kepada teman:
1. Tulis surat pada secarik kertas surat
2. Ambil sampul surat atau amplop
3. Masukkan surat ke dalam amplop
4. Tutup amplop surat dengan lem perekat
5. Tulis alamat surat yg dituju, jika tdk ingat, lebih dahulu ambil buku alamat & cari alamat yg
dituju, lalu tulis alamat tsb pd amplop surat.
6. Tempelkan perangko pada am plop surat
7. Bawa surat ke kantor pos utk diserahkan pd pegawai pos atau menuju ke bis surat untuk
memasukkan surat ke dlm kotak/bis surat.
Sebuah prosedur untuk masalah menentukan akar kuadrat dari suatu bilangan Bulat Positif
yg di Input :
Baca bilangan Bulat Positif yg diinput, sebut saja sebagai A
1. Dinyatakan Nilai B adalah 0
2. Hitung Nilai C yg berisikan Nilai B dikalikan Nilai B
3. Jika Nilai C sama dengan Nilai A, maka Nilai B adalah Akar dari Nilai A, lalu stop.
4. Jika tidak, maka Nilai B akan bertambah 1
5. Kembali ke langkah pada No. 3
TAHAPAN ANALISA ALGORITMA
1. Bagaimana merencanakan suatu algoritma.
2. Bagaimana menyatakan suatu algoritma
a. Dengan bahasa semu (pseudocode).
Contoh :
Untuk menghitung Luas Segi tiga :
1. Masukan Nilai Alas
2. Masukan Nilai Tinggi
3. Hitung Luas =( Alas * Tinggi ) / 2
4. Cetak Luas

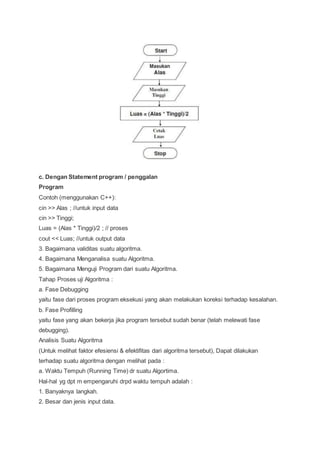

b. Dengan diagram alur atau flowchart,
Contoh :

c. Dengan Statement program / penggalan
Program
Contoh (menggunakan C++):
cin >> Alas ; //untuk input data
cin >> Tinggi;
Luas = (Alas * Tinggi)/2 ; // proses
cout << Luas; //untuk output data
3. Bagaimana validitas suatu algoritma.
4. Bagaimana Menganalisa suatu Algoritma.
5. Bagaimana Menguji Program dari suatu Algoritma.
Tahap Proses uji Algoritma :
a. Fase Debugging
yaitu fase dari proses program eksekusi yang akan melakukan koreksi terhadap kesalahan.
b. Fase Profilling
yaitu fase yang akan bekerja jika program tersebut sudah benar (telah melewati fase
debugging).
Analisis Suatu Algoritma
(Untuk melihat faktor efesiensi & efektifitas dari algoritma tersebut), Dapat dilakukan
terhadap suatu algoritma dengan melihat pada :
a. Waktu Tempuh (Running Time) dr suatu Algortima.
Hal-hal yg dpt m empengaruhi drpd waktu tempuh adalah :
1. Banyaknya langkah.
2. Besar dan jenis input data.

3. Jenis Operasi.
4. Komputer dan kompilator
b. Jumlah Memori Yang Digunakan.
Sifat – Sifat Algoritma
• Banyaknya Langkah Instruksi Harus Berhingga,
• Langkah atau Instruksi harus Jelas,
• Proses harus Jelas dan mempunyai batasan,
• Input dan Output harus mempunyai Batasan,
• Efektifitas,
• Adanya Batasan Ruang Lingkup,

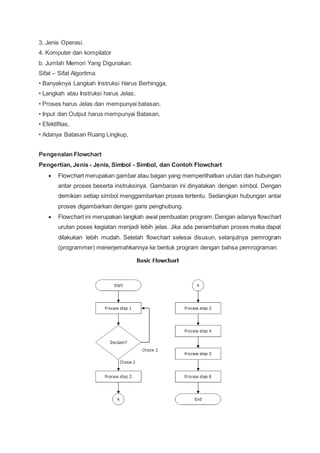

Pengenalan Flowchart
Pengertian, Jenis - Jenis, Simbol - Simbol, dan Contoh Flowchart
 Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan
antar proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan
demikian setiap simbol menggambarkan proses tertentu. Sedangkan hubungan antar
proses digambarkan dengan garis penghubung.
 Flowchart ini merupakan langkah awal pembuatan program. Dengan adanya flowchart
urutan poses kegiatan menjadi lebih jelas. Jika ada penambahan proses maka dapat
dilakukan lebih mudah. Setelah flowchart selesai disusun, selanjutnya pemrogram
(programmer) menerjemahkannya ke bentuk program dengan bahsa pemrograman.

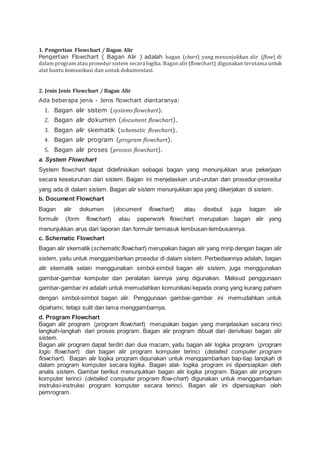

1. Pengertian Flowchart / Bagan Alir
Pengertian Flowchart ( Bagan Alir ) adalah bagan (chart) yang menunjukkan alir (flow) di
dalam program atau prosedur sistem secara logika. Bagan alir (flowchart) digunakan terutama untuk
alat bantu komunikasi dan untuk dokumentasi.
2. Jenis Jenis Flowchart / Bagan Alir
Ada beberapa jenis - Jenis flowchart diantaranya:
1. Bagan alir sistem (systems flowchart).
2. Bagan alir dokumen (document flowchart).
3. Bagan alir skematik (schematic flowchart).
4. Bagan alir program (program flowchart).
5. Bagan alir proses (process flowchart).
a. System Flowchart
System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan
secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur
yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.
b. Document Flowchart
Bagan alir dokumen (document flowchart) atau disebut juga bagan alir
formulir (form flowchart) atau paperwork flowchart merupakan bagan alir yang
menunjukkan arus dari laporan dan formulir termasuk tembusan-tembusannya.
c. Schematic Flowchart
Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir
sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan
alir skematik selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan
gambar-gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan
gambar-gambar ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham
dengan simbol-simbol bagan alir. Penggunaan gambar-gambar ini memudahkan untuk
dipahami, tetapi sulit dan lama menggambarnya.
d. Program Flowchart
Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci
langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir
sistem.
Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program (program
logic flowchart) dan bagan alir program komputer terinci (detailed computer program
flowchart). Bagan alir logika program digunakan untuk menggambarkan tiap-tiap langkah di
dalam program komputer secara logika. Bagan alat- logika program ini dipersiapkan oleh
analis sistem. Gambar berikut menunjukkan bagan alir logika program. Bagan alir program
komputer terinci (detailed computer program flow-chart) digunakan untuk menggambarkan
instruksi-instruksi program komputer secara terinci. Bagan alir ini dipersiapkan oleh
pemrogram.

e. Process Flowchart
Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di
teknik industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses
dalam suatu prosedur.

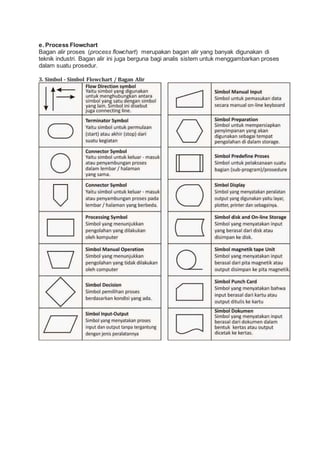

3. Simbol - Simbol Flowchart / Bagan Alir

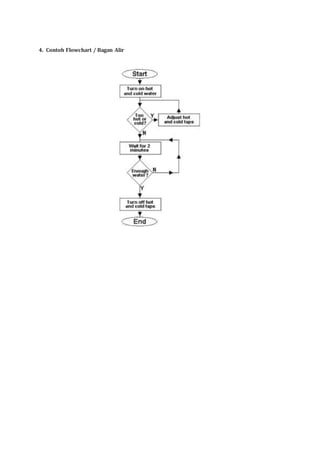

4. Contoh Flowchart / Bagan Alir
