- 1. Levegő-előkészítő tápegységek Koncz Péter 2011

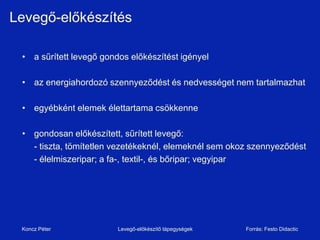

- 2. Levegő-előkészítés • a sűrített levegő gondos előkészítést igényel • az energiahordozó szennyeződést és nedvességet nem tartalmazhat • egyébként elemek élettartama csökkenne • gondosan előkészített, sűrített levegő: - tiszta, tömítetlen vezetékeknél, elemeknél sem okoz szennyeződést - élelmiszeripar; a fa-, textil-, és bőripar; vegyipar Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

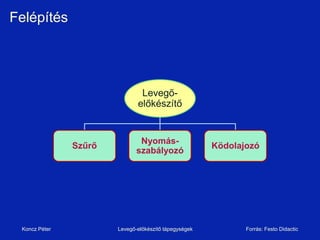

- 3. éíé Levegő- előkészítő Nyomás- űő öDZdzó szabályozó Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

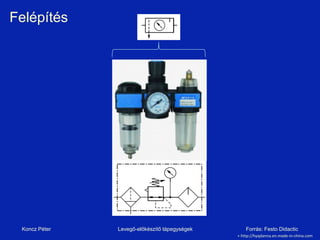

- 4. éíé Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic + http://hyqdanna.en.made-in-china.com

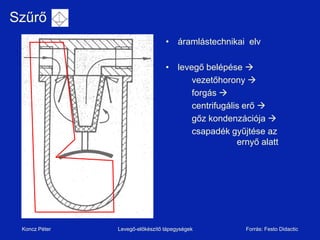

- 5. űő • áramlástechnikai elv • levegő belépése vezetőhorony forgás centrifugális erő gőz kondenzációja csapadék gyűjtése az ernyő alatt Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

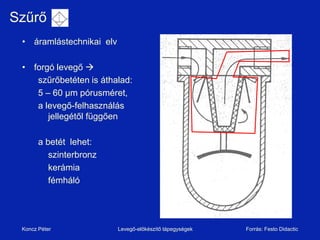

- 6. űő • áramlástechnikai elv • forgó levegő szűrőbetéten is áthalad: 5 – 60 μm pórusméret, a levegő-felhasználás jellegétől függően a betét lehet: szinterbronz kerámia fémháló Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

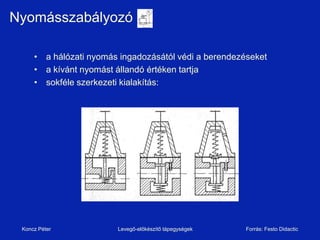

- 7. dzáádzó • a hálózati nyomás ingadozásától védi a berendezéseket • a kívánt nyomást állandó értéken tartja • sokféle szerkezeti kialakítás: Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

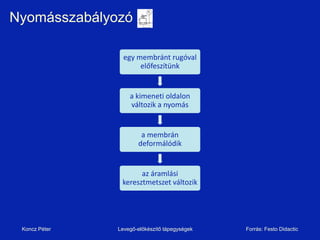

- 8. dzáádzó egy membránt rugóval előfeszítünk a kimeneti oldalon változik a nyomás a membrán deformálódik az áramlási keresztmetszet változik Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

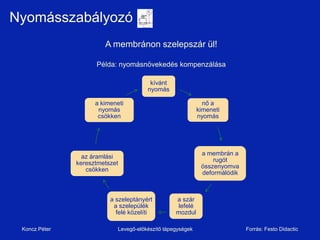

- 9. dzáádzó A membránon szelepszár ül! Példa: nyomásnövekedés kompenzálása kívánt nyomás a kimeneti nő a nyomás kimeneti csökken nyomás a membrán a az áramlási rugót keresztmetszet összenyomva csökken deformálódik a szeleptányért a szár a szelepülék lefelé felé közelíti mozdul Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

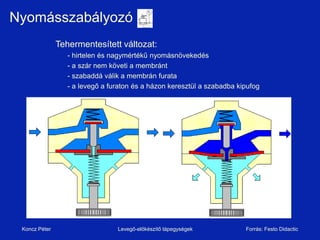

- 10. dzáádzó Tehermentesített változat: - hirtelen és nagymértékű nyomásnövekedés - a szár nem követi a membránt - szabaddá válik a membrán furata - a levegő a furaton és a házon keresztül a szabadba kipufog Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

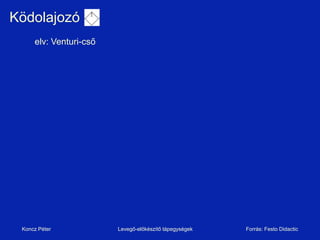

- 11. öDZdzó elv: Venturi-cső Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

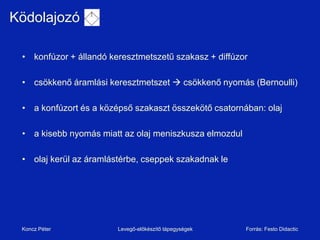

- 12. öDZdzó • konfúzor + állandó keresztmetszetű szakasz + diffúzor • csökkenő áramlási keresztmetszet csökkenő nyomás (Bernoulli) • a konfúzort és a középső szakaszt összekötő csatornában: olaj • a kisebb nyomás miatt az olaj meniszkusza elmozdul • olaj kerül az áramlástérbe, cseppek szakadnak le Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

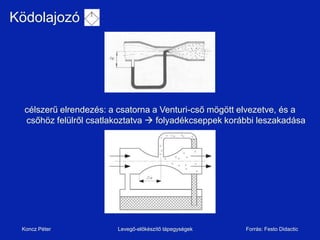

- 13. öDZdzó célszerű elrendezés: a csatorna a Venturi-cső mögött elvezetve, és a csőhöz felülről csatlakoztatva folyadékcseppek korábbi leszakadása Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic
- 14. öDZdzó Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

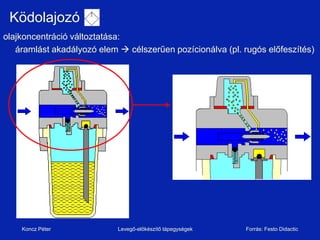

- 15. öDZdzó olajkoncentráció változtatása: áramlást akadályozó elem célszerűen pozícionálva (pl. rugós előfeszítés) Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

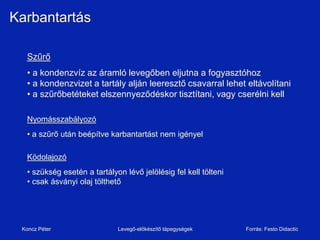

- 16. Karbantartás űő • a kondenzvíz az áramló levegőben eljutna a fogyasztóhoz • a kondenzvizet a tartály alján leeresztő csavarral lehet eltávolítani • a szűrőbetéteket elszennyeződéskor tisztítani, vagy cserélni kell dzáádzó • a szűrő után beépítve karbantartást nem igényel öDZdzó • szükség esetén a tartályon lévő jelölésig fel kell tölteni • csak ásványi olaj tölthető Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic
- 17. Kiegészítési lehetőségek (Példák) modularitás egyéb készülékek is csatlakoztathatóak • kézi bekapcsoló szelep • szűrő-nyomásszabályozó szelep • olajozó • bekapcsoló szelep (24 V DC) mágnesszeleppel • nyomásfelfuttató szelep • leágazó modul nyomáskapcsolóval • kézi kondenzvíz-leeresztés Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

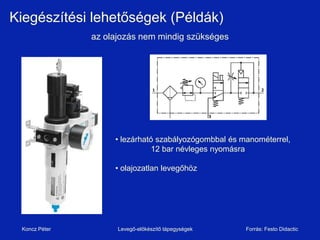

- 18. Kiegészítési lehetőségek (Példák) az olajozás nem mindig szükséges • lezárható szabályozógombbal és manométerrel, 12 bar névleges nyomásra • olajozatlan levegőhöz Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic
- 19. Kiegészítési lehetőségek (Példák) • kézi bekapcsoló szelep • szűrő-nyomásszabályozó szelep • leágazó modul nyomásszabályozóval • olajozó, felfogó szögelemmel • kézi kondenzvíz-leeresztés • fém védőkosár Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic

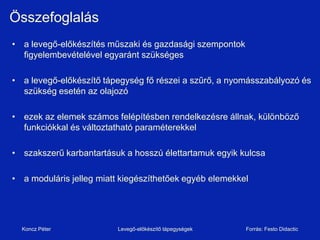

- 20. Összefoglalás • a levegő-előkészítés műszaki és gazdasági szempontok figyelembevételével egyaránt szükséges • a levegő-előkészítő tápegység fő részei a szűrő, a nyomásszabályozó és szükség esetén az olajozó • ezek az elemek számos felépítésben rendelkezésre állnak, különböző funkciókkal és változtatható paraméterekkel • szakszerű karbantartásuk a hosszú élettartamuk egyik kulcsa • a moduláris jelleg miatt kiegészíthetőek egyéb elemekkel Koncz Péter Levegő-előkészítő tápegységek Forrás: Festo Didactic
