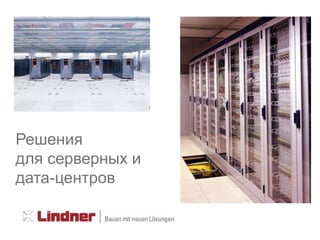

Решения
для серверных и
дата-центров

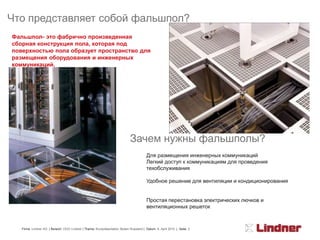

Что представляет собой фальшпол?
Фальшпол- это фабрично произведенная
сборная конструкция пола, которая под
поверхностью пола образует пространство для
размещения оборудования и инженерных
коммуникаций.

Зачем нужны фальшполы?
Для размещения инженерных коммуникаций
Легкий доступ к коммуникациям для проведения
техобслуживания

Удобное решение для вентиляции и кондиционирования

Простая перестановка электрических лючков и
вентиляционных решеток

Firma: Lindner AG | Bereich: OOO Lindner | Thema: Kurzpräsentation Boden Russland | Datum: 8. April 2010 | Seite: 2

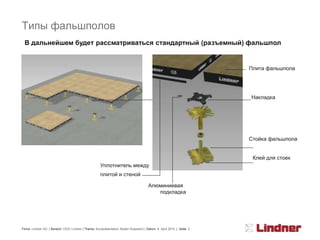

Типы фальшполов
В дальнейшем будет рассматриваться стандартный (разъемный) фальшпол

Плита фальшпола

Накладка

Стойка фальшпола

Клей для стоек
Уплотнитель между
плитой и стеной

Алюминиевая
подкладка

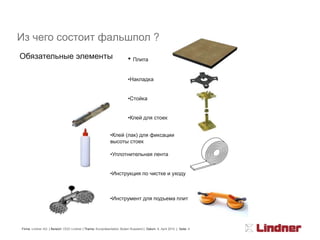

Из чего состоит фальшпол ?
Обязательные элементы • Плита

•Накладка

•Стойка

•Клей для стоек

•Клей (лак) для фиксации
высоты стоек

•Уплотнительная лента

•Инструкция по чистке и уходу

•Инструмент для подъема плит

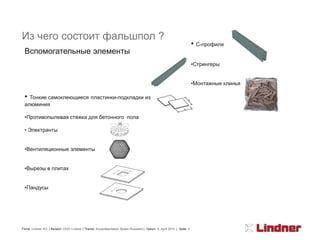

Из чего состоит фальшпол ?
• С-профиля
Вспомогательные элементы
•Стрингеры

•Монтажные клинья

• Тонкие самоклеющиеся пластинки-подкладки из
алюминия

•Противопылевая стяжка для бетонного пола

• Электранты

•Вентиляционные элементы

•Вырезы в плитах

•Пандусы

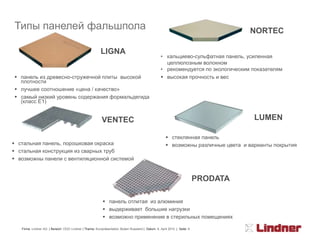

Типы панелей фальшпола NORTEC

LIGNA
• кальциево-сульфатная панель, усиленная
целлюлозным волокном
• рекомендуется по экологическим показателям
 панель из древесно-стружечной плиты высокой  высокая прочность и вес
плотности
 лучшее соотношение «цена / качество»
 самый низкий уровень содержания формальдегида
(класс E1)

VENTEC LUMEN

 стеклянная панель
 стальная панель, порошковая окраска  возможны различные цвета и варианты покрытия
 стальная конструкция из сварных труб
 возможны панели с вентиляционной системой

PRODATA

 панель отлитая из алюминия
 выдерживает большие нагрузки
 возможно применение в стерильных помещениях

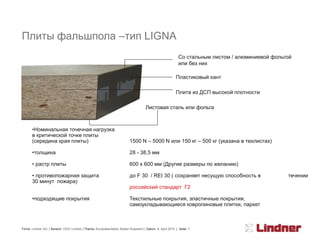

Плиты фальшпола –тип LIGNA
Со стальным листом / алюминиевой фольгой
или без них

Пластиковый кант

Плита из ДСП высокой плотности

Листовая сталь или фольга

•Номинальная точечная нагрузка
в критической точке плиты
(середина края плиты) 1500 N – 5000 N или 150 кг – 500 кг (указана в техлистах)

•толщина 28 - 38,5 мм

• растр плиты 600 x 600 мм (Другие размеры по желанию)

• противопожарная защита до F 30 / REI 30 ( сохраняет несущую способность в течении
30 минут пожара)
российский стандарт Г2

•подходящие покрытия Текстильные покрытия, эластичные покрытия,
самоукладывающиеся ковролиновые плитки, паркет

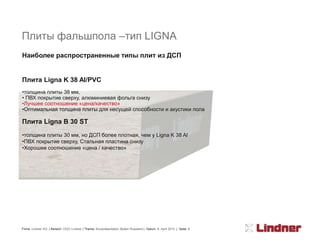

Плиты фальшпола –тип LIGNA
Наиболее распространенные типы плит из ДСП

Плита Ligna K 38 Al/PVC
•толщина плиты 38 мм,
• ПВХ покрытие сверху, алюминиевая фольга снизу
•Лучшее соотношение «цена/качество»
•Оптимальная толщина плиты для несущей способности и акустики пола

Плита Ligna В 30 ST
•толщина плиты 30 мм, но ДСП более плотная, чем у Ligna K 38 Al
•ПВХ покрытие сверху, Стальная пластина снизу
•Хорошее соотношение «цена / качество»

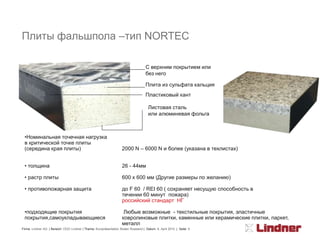

Плиты фальшпола –тип NORTEC

C верхним покрытием или
без него

Плита из сульфата кальция
Пластиковый кант

Листовая сталь
или алюминевая фольга

•Номинальная точечная нагрузка
в критической точке плиты
(середина края плиты) 2000 N – 6000 N и более (указана в техлистах)

• толщина 26 - 44мм

• растр плиты 600 x 600 мм (Другие размеры по желанию)

• противопожарная защита до F 60 / REI 60 ( сохраняет несущую способность в
течении 60 минут пожара)
российский стандарт НГ

•подходящие покрытия Любые возможные - текстильные покрытия, эластичные
покрытия,самоукладывающиеся ковролиновые плитки, каменные или керамические плитки, паркет,
металл

Плотность плит LIGNA и NORTEC

Плотность плит не является определяющей характеристикой плит
фальшпола !

Определяющей характеристикой фальшпола является только его
несущая способность. А она зависит прежде всего от:

•толщины плиты и наличия усиливающей стальной пластины

• качества материала (ДСП или сульфат кальция): шероховатость
волокон древесной стружки или целлюлозы, прочность клея или
гипсового раствора.

•Поэтому любые сравнения плотности плит фальшпола различных
производителей не имеют смысла !

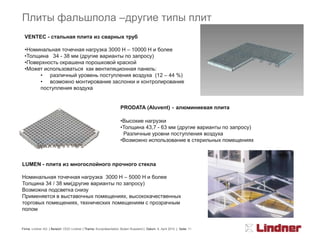

Плиты фальшпола –другие типы плит
VENTEC - стальная плита из сварных труб

•Номинальная точечная нагрузка 3000 Н – 10000 Н и более
•Толщина 34 - 38 мм (другие варианты по запросу)
•Поверхность окрашена порошковой краской
•Может использоваться как вентиляционная панель:
• различный уровень поступления воздуха (12 – 44 %)
• возможно монтирование заслонки и контролирование
поступления воздуха

PRODATA (Aluvent) - алюминиевая плита

•Высокие нагрузки
•Толщина 43,7 - 63 мм (другие варианты по запросу)
Различные уровни поступления воздуха
•Возможно использование в стерильных помещениях

LUMEN - плита из многослойного прочного стекла

Номинальная точечная нагрузка 3000 Н – 5000 Н и более
Толщина 34 / 38 мм(другие варианты по запросу)
Возможна подсветка снизу
Применяется в выставочных помещениях, высококачественных
торговых помещениях, технических помещениям с прозрачным
полом

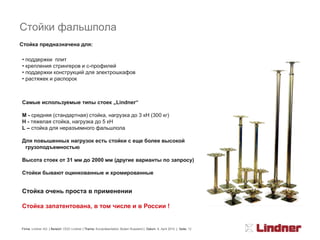

Стойки фальшпола
Стойка предназначена для:

• поддержки плит
• крепления стрингеров и с-профилей
• поддержки конструкций для электрошкафов
• растяжек и распорок

Самые используемые типы стоек „Lindner“

M - средняя (стандартная) стойка, нагрузка до 3 кН (300 кг)
H - тяжелая стойка, нагрузка до 5 кН
L – стойка для неразъемного фальшпола

Для повышенных нагрузок есть стойки с еще более высокой
грузоподъемностью

Высота стоек от 31 мм до 2000 мм (другие варианты по запросу)

Стойки бывают оцинкованные и хромированные

Стойка очень проста в применении

Стойка запатентована, в том числе и в России !

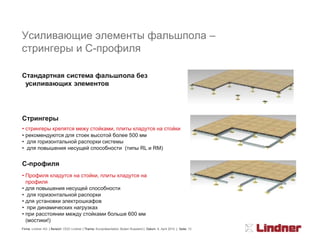

Усиливающие элементы фальшпола –
стрингеры и С-профиля

Стандартная система фальшпола без
усиливающих элементов

Стрингеры
• стрингеры крепятся межу стойками, плиты кладутся на стойки
• рекомендуются для стоек высотой более 500 мм
• для горизонтальной распорки системы
• для повышения несущей способности (типы RL и RM)

С-профиля
• Профиля кладутся на стойки, плиты кладутся на
профиля
• для повышения несущей способности
• для горизонтальной распорки
• для установки электрошкафов
• при динамических нагрузках
• при расстоянии между стойками больше 600 мм
(мостики!)

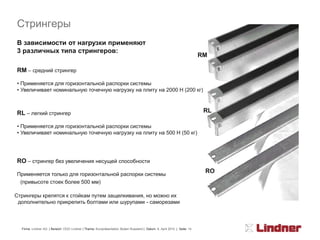

Стрингеры
В зависимости от нагрузки применяют
3 различных типа стрингеров:
RM

RМ – средний стрингер

• Применяется для горизонтальной распорки системы
• Увеличивает номинальную точечную нагрузку на плиту на 2000 Н (200 кг)

RL – легкий стрингер RL

• Применяется для горизонтальной распорки системы
• Увеличивает номинальную точечную нагрузку на плиту на 500 Н (50 кг)

RO – стрингер без увеличения несущей способности

Применяется только для горизонтальной распорки системы
RO
(привысоте стоек более 500 мм)

Стрингеры крепятся к стойкам путем защелкивания, но можно их
дополнительно прикрепить болтами или шурупами - саморезами

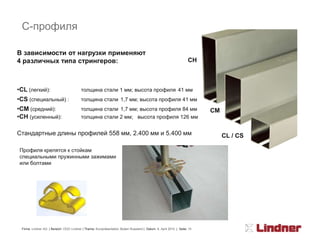

С-профиля

В зависимости от нагрузки применяют
4 различных типа стрингеров: CH

•CL (легкий): толщина стали 1 мм; высота профиля 41 мм
•CS (специальный) : толщина стали 1,7 мм; высота профиля 41 мм
•CM (средний): толщина стали 1,7 мм; высота профиля 84 мм CM
•CH (усиленный): толщина стали 2 мм; высота профиля 126 мм

Стандартные длины профилей 558 мм, 2.400 мм и 5.400 мм CL / CS

Профиля крепятся к стойкам
специальными пружинными зажимами
или болтами

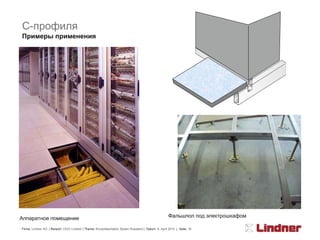

С-профиля
Примеры применения

Аппаратное помещение Фальшпол под электрошкафом

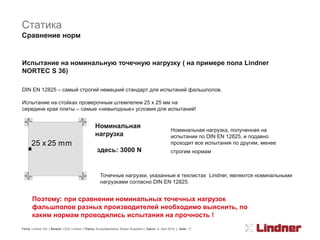

Статика
Сравнение норм

Испытание на номинальную точечную нагрузку ( на примере пола Lindner
NORTEC S 36)

DIN EN 12825 – самый строгий немецкий стандарт для испытаний фальшполов.

Испытание на стойках проверочным штемпелем 25 х 25 мм на
середине края плиты – самые «невыгодные» условия для испытаний!

Номинальная
Номинальная нагрузка, полученная на
нагрузка испытании по DIN EN 12825, и подавно
25 x 25 mm проходит все испытания по другим, менее
здесь: 3000 N строгим нормам

Точечные нагрузки, указанные в техлистах Lindner, являются номинальными
нагрузками согласно DIN EN 12825.

Поэтому: при сравнении номинальных точечных нагрузок
фальшполов разных производителей необходимо выяснить, по
каким нормам проводились испытания на прочность !

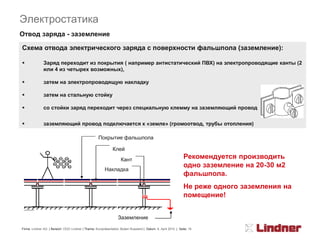

Электростатика
Отвод заряда - заземление

Схема отвода электрического заряда с поверхности фальшпола (заземление):

 Заряд переходит из покрытия ( например антистатический ПВХ) на электропроводящие канты (2
или 4 из четырех возможных),

 затем на электропроводящую накладку

 затем на стальную стойку

 со стойки заряд переходит через специальную клемму на заземляющий провод

 заземляющий провод подключается к «земле» (громоотвод, трубы отопления)

Покрытие фальшпола

Клей
Кант Рекомендуется производить
одно заземление на 20-30 м2
Накладка
фальшпола.
Не реже одного заземления на
помещение!

Заземление

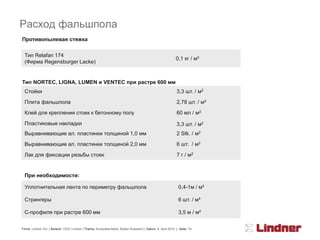

Расход фальшпола
Противопылевая стяжка

Тип Relafan 174
0,1 кг / м²
(Фирма Regensburger Lacke)

Тип NORTEC, LIGNA, LUMEN и VENTEC при растре 600 мм
Стойки 3,3 шт. / м2

Плита фальшпола 2,78 шт. / м²

Клей для крепления стоек к бетонному полу 60 мл / м2

Пластиковые накладки 3,3 шт. / м2
Выравнивающие ал. пластинки толщиной 1,0 мм 2 Stk. / м2

Выравнивающие ал. пластинки толщиной 2,0 мм 6 шт. / м2

Лак для фиксации резьбы стоек 7 г / м2

При необходимости:

Уплотнительная лента по периметру фальшпола 0,4-1м / м²

Стрингеры 6 шт. / м²

С-профиля при растре 600 мм 3,5 м / м²


Спасибо за внимание!
