Tài liệu cung cấp tổng quan về lắp đặt camera, mô tả chức năng ghi hình và ứng dụng giám sát của thiết bị này. Nó phân loại camera theo kĩ thuật hình ảnh, đường truyền và tính năng sử dụng, cùng với thông tin chi tiết về camera analog, CCD, CMOS, camera có dây, không dây và IP. Cuối cùng, tài liệu đề cập đến các tính năng cụ thể của camera dome.
Ly thuyet tong quan lap dat camera

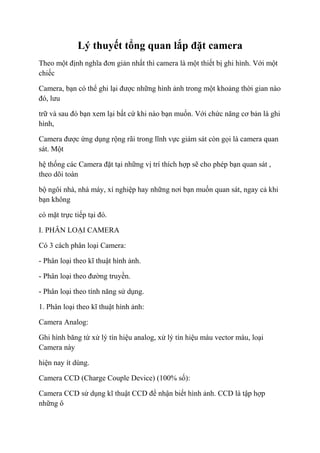

- 1. Lý thuyết tổng quan lắp đặt camera Theo một định nghĩa đơn giản nhất thì camera là một thiết bị ghi hình. Với một chiếc Camera, bạn có thể ghi lại được những hình ảnh trong một khoảng thời gian nào đó, lưu trữ và sau đó bạn xem lại bất cứ khi nào bạn muốn. Với chức năng cơ bản là ghi hình, Camera được ứng dụng rộng rãi trong lĩnh vực giám sát còn gọi là camera quan sát. Một hệ thống các Camera đặt tại những vị trí thích hợp sẽ cho phép bạn quan sát , theo dõi toàn bộ ngôi nhà, nhà máy, xí nghiệp hay những nơi bạn muốn quan sát, ngay cả khi bạn không có mặt trực tiếp tại đó. I. PHÂN LOẠI CAMERA Có 3 cách phân loại Camera: - Phân loại theo kĩ thuật hình ảnh. - Phân loại theo đường truyền. - Phân loại theo tính năng sử dụng. 1. Phân loại theo kĩ thuật hình ảnh: Camera Analog: Ghi hình băng từ xử lý tín hiệu analog, xử lý tín hiệu màu vector màu, loại Camera này hiện nay ít dùng. Camera CCD (Charge Couple Device) (100% số): Camera CCD sử dụng kĩ thuật CCD để nhận biết hình ảnh. CCD là tập hợp những ô

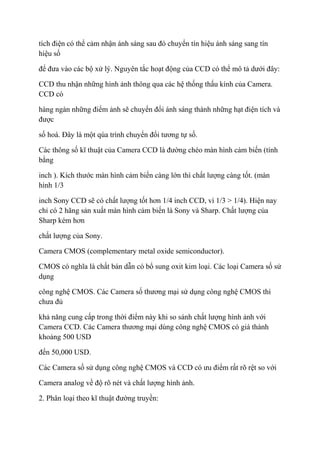

- 2. tích điện có thể cảm nhận ánh sáng sau đó chuyển tín hiệu ánh sáng sang tín hiệu số để đưa vào các bộ xử lý. Nguyên tắc hoạt động của CCD có thể mô tả dưới đây: CCD thu nhận những hình ảnh thông qua các hệ thống thấu kính của Camera. CCD có hàng ngàn những điểm ảnh sẽ chuyển đổi ánh sáng thành những hạt điện tích và được số hoá. Đây là một qúa trình chuyển đổi tương tự số. Các thông số kĩ thuật của Camera CCD là đường chéo màn hình cảm biến (tính bằng inch ). Kích thước màn hình cảm biến càng lớn thì chất lượng càng tốt. (màn hình 1/3 inch Sony CCD sẽ có chất lượng tốt hơn 1/4 inch CCD, vì 1/3 > 1/4). Hiện nay chỉ có 2 hãng sản xuất màn hình cảm biến là Sony và Sharp. Chất lượng của Sharp kém hơn chất lượng của Sony. Camera CMOS (complementary metal oxide semiconductor). CMOS có nghĩa là chất bán dẫn có bổ sung oxit kim loại. Các loại Camera số sử dụng công nghệ CMOS. Các Camera số thương mại sử dụng công nghệ CMOS thì chưa đủ khả năng cung cấp trong thời điểm này khi so sánh chất lượng hình ảnh với Camera CCD. Các Camera thương mại dùng công nghệ CMOS có giá thành khoảng 500 USD đến 50,000 USD. Các Camera số sử dụng công nghệ CMOS và CCD có ưu điểm rất rõ rệt so với Camera analog về độ rõ nét và chất lượng hình ảnh. 2. Phân loại theo kĩ thuật đường truyền:

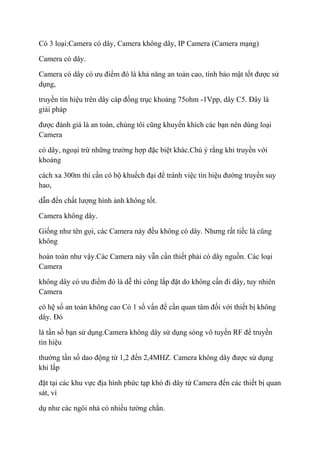

- 3. Có 3 loại:Camera có dây, Camera không dây, IP Camera (Camera mạng) Camera có dây. Camera có dây có ưu điểm đó là khả năng an toàn cao, tính bảo mật tốt được sử dụng, truyền tín hiệu trên dây cáp đồng trục khoảng 75ohm -1Vpp, dây C5. Đây là giải pháp được đánh giá là an toàn, chúng tôi cũng khuyến khích các bạn nên dùng loại Camera có dây, ngoại trừ những trường hợp đặc biệt khác.Chú ý rằng khi truyền với khoảng cách xa 300m thì cần có bộ khuếch đại để tránh việc tín hiệu đường truyền suy hao, dẫn đến chất lượng hình ảnh không tốt. Camera không dây. Giống như tên gọi, các Camera này đều không có dây. Nhưng rất tiếc là cũng không hoàn toàn như vậy.Các Camera này vẫn cần thiết phải có dây nguồn. Các loại Camera không dây có ưu điểm đó là dễ thi công lắp đặt do không cần đi dây, tuy nhiên Camera có hệ số an toàn không cao Có 1 số vấn đề cần quan tâm đối với thiết bị không dây. Đó là tần số bạn sử dụng.Camera không dây sử dụng sóng vô tuyến RF để truyền tín hiệu thường tần số dao động từ 1,2 đến 2,4MHZ. Camera không dây được sử dụng khi lắp đặt tại các khu vực địa hình phức tạp khó đi dây từ Camera đến các thiết bị quan sát, ví dụ như các ngôi nhà có nhiều tường chắn.

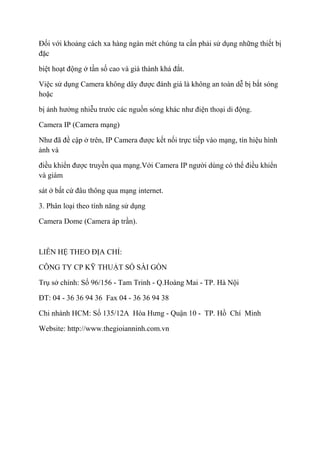

- 4. Đối với khoảng cách xa hàng ngàn mét chúng ta cần phải sử dụng những thiết bị đặc biệt hoạt động ở tần số cao và giá thành khá đắt. Việc sử dụng Camera không dây được đánh giá là không an toàn dễ bị bắt sóng hoặc bị ảnh hưởng nhiễu trước các nguồn sóng khác như điện thoại di động. Camera IP (Camera mạng) Như đã đề cập ở trên, IP Camera được kết nối trực tiếp vào mạng, tín hiệu hình ảnh và điều khiển được truyền qua mạng.Với Camera IP người dùng có thể điều khiển và giám sát ở bất cứ đâu thông qua mạng internet. 3. Phân loại theo tính năng sử dụng Camera Dome (Camera áp trần). LIÊN HỆ THEO ĐỊA CHỈ: CÔNG TY CP KỸ THUẬT SỐ SÀI GÒN Trụ sở chính: Số 96/156 - Tam Trinh - Q.Hoàng Mai - TP. Hà Nội ĐT: 04 - 36 36 94 36 Fax 04 - 36 36 94 38 Chi nhánh HCM: Số 135/12A Hòa Hưng - Quận 10 - TP. Hồ Chí Minh Website: http://www.thegioianninh.com.vn
