Dokumen tersebut membahas tentang tiga jenis frekuensi yang umum digunakan dalam transmisi nirkabel, yaitu frekuensi microwave untuk transmisi point-to-point, frekuensi 30 MHz hingga 1 GHz untuk aplikasi omnidirectional seperti siaran radio, dan frekuensi 300-200.000 GHz untuk aplikasi lokal menggunakan inframerah. Selain itu, dibahas pula mengenai komponen dasar jaringan nirkabel seperti kartu jaring
media-transmisi-wireless

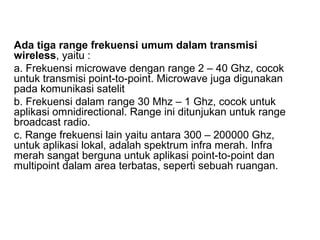

- 2. Ada tiga range frekuensi umum dalam transmisi wireless, yaitu : a. Frekuensi microwave dengan range 2 40 Ghz, cocok untuk transmisi point-to-point. Microwave juga digunakan pada komunikasi satelit b. Frekuensi dalam range 30 Mhz 1 Ghz, cocok untuk aplikasi omnidirectional. Range ini ditunjukan untuk range broadcast radio. c. Range frekuensi lain yaitu antara 300 200000 Ghz, untuk aplikasi lokal, adalah spektrum infra merah. Infra merah sangat berguna untuk aplikasi point-to-point dan multipoint dalam area terbatas, seperti sebuah ruangan.

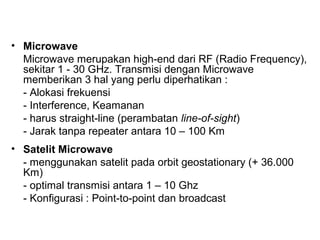

- 3. Microwave Microwave merupakan high-end dari RF (Radio Frequency), sekitar 1 - 30 GHz. Transmisi dengan Microwave memberikan 3 hal yang perlu diperhatikan : - Alokasi frekuensi - Interference, Keamanan - harus straight-line (perambatan line-of-sight) - Jarak tanpa repeater antara 10 100 Km Satelit Microwave - menggunakan satelit pada orbit geostationary (+ 36.000 Km) - optimal transmisi antara 1 10 Ghz - Konfigurasi : Point-to-point dan broadcast

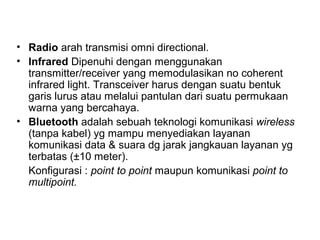

- 4. Radio arah transmisi omni directional. Infrared Dipenuhi dengan menggunakan transmitter/receiver yang memodulasikan no coherent infrared light. Transceiver harus dengan suatu bentuk garis lurus atau melalui pantulan dari suatu permukaan warna yang bercahaya. Bluetooth adalah sebuah teknologi komunikasi wireless (tanpa kabel) yg mampu menyediakan layanan komunikasi data & suara dg jarak jangkauan layanan yg terbatas (賊10 meter). Konfigurasi : point to point maupun komunikasi point to multipoint.

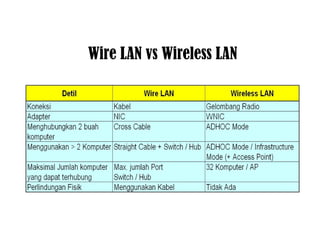

- 5. Wire LAN vs Wireless LAN

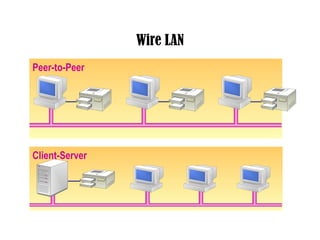

- 6. Wire LAN Peer-to-Peer Client-Server

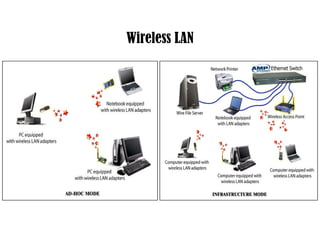

- 7. Wireless LAN

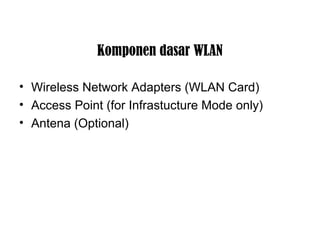

- 8. Komponen dasar WLAN Wireless Network Adapters (WLAN Card) Access Point (for Infrastucture Mode only) Antena (Optional)

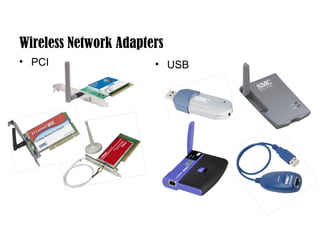

- 9. Wireless Network Adapters PCI USB

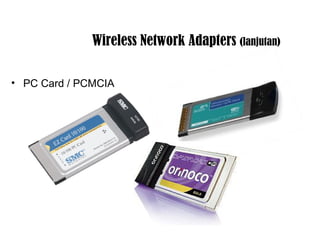

- 10. Wireless Network Adapters (lanjutan) PC Card / PCMCIA

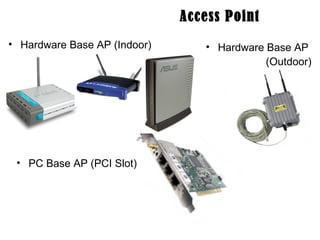

- 11. Access Point Hardware Base AP (Indoor) Hardware Base AP PC Base AP (PCI Slot) (Outdoor)

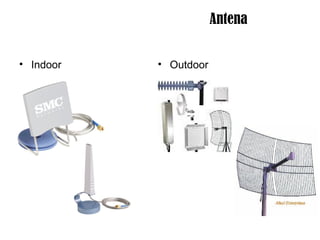

- 12. Antena Indoor Outdoor

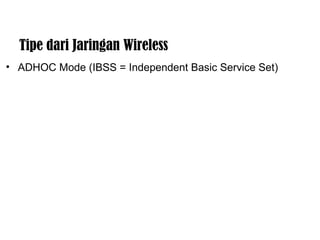

- 13. Tipe dari Jaringan Wireless ADHOC Mode (IBSS = Independent Basic Service Set)

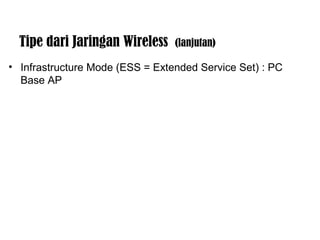

- 14. Tipe dari Jaringan Wireless (lanjutan) Infrastructure Mode (ESS = Extended Service Set) : PC Base AP

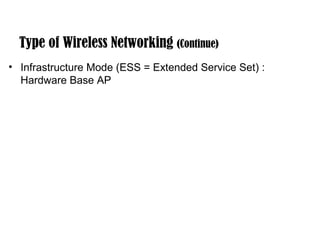

- 15. Type of Wireless Networking (Continue) Infrastructure Mode (ESS = Extended Service Set) : Hardware Base AP

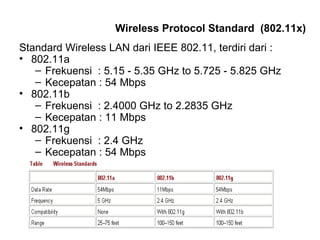

- 16. Wireless Protocol Standard (802.11x) Standard Wireless LAN dari IEEE 802.11, terdiri dari : 802.11a Frekuensi : 5.15 - 5.35 GHz to 5.725 - 5.825 GHz Kecepatan : 54 Mbps 802.11b Frekuensi : 2.4000 GHz to 2.2835 GHz Kecepatan : 11 Mbps 802.11g Frekuensi : 2.4 GHz Kecepatan : 54 Mbps

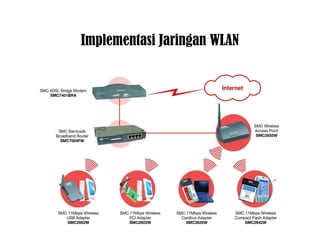

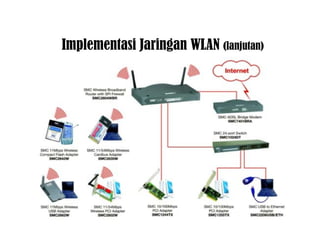

- 18. Implementasi Jaringan WLAN (lanjutan)
