Misato engine hugh_tsai-蔡浩宇
- 1. 从娑婆物语谈 Isometric Tile Based 游戏引擎开发 Hugh Tsai Nov 28th 2010

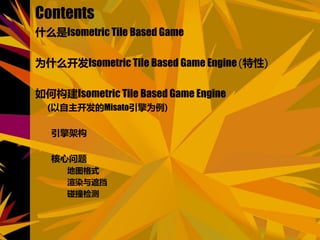

- 2. Contents 什么是Isometric Tile Based Game 为什么开发Isometric Tile Based Game Engine(特性) 如何构建Isometric Tile Based Game Engine (以自主开发的Misato引擎为例) 引擎架构 核心问题 地图格式 渲染与遮挡 碰撞检测
- 3. What is Isometric Tile Based Game 一些你或许知道或许并不了解的事实

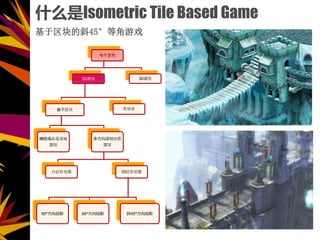

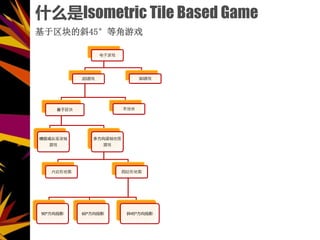

- 4. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏
- 5. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏

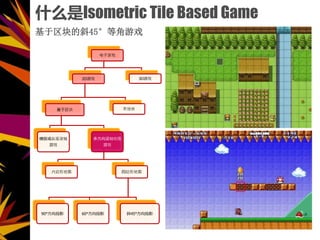

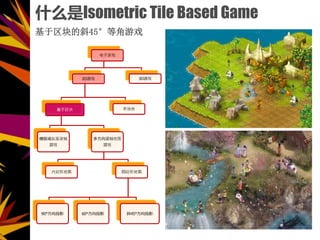

- 6. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏
- 7. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏

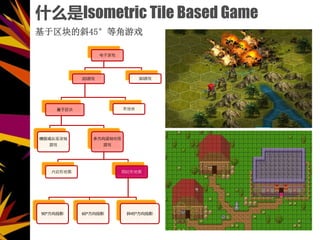

- 8. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏

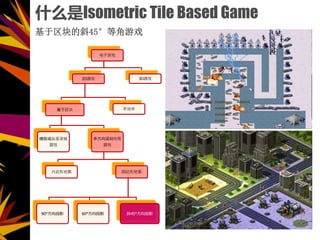

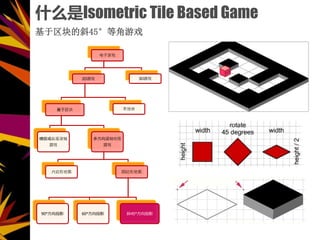

- 9. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏
- 10. 什么是Isometric Tile Based Game 基于区块的斜45°等角游戏 电子游戏 2D游戏 基于区块 横版或纵版滚轴 游戏 多方向滚轴地图 游戏 六边形地图 四边形地图 90°方向投影 60°方向投影 斜45°方向投影 不分块 3D游戏
- 11. Why Use Isometric Tile Based Engine 基于区块的斜45°等角渲染的特点

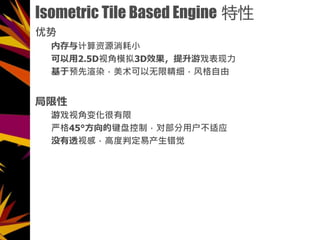

- 12. Isometric Tile Based Engine 特性 优势 内存与计算资源消耗小 可以用2.5D视角模拟3D效果，提升游戏表现力 基于预先渲染，美术可以无限精细，风格自由 局限性 游戏视角变化很有限 严格45°方向的键盘控制，对部分用户不适应 没有透视感，高度判定易产生错觉
- 13. Build Isometric Tile Based Engine 以 Misato Engine 为例

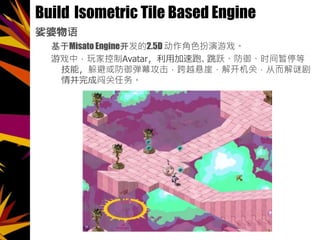

- 14. Build Isometric Tile Based Engine 娑婆物语 基于Misato Engine开发的2.5D 动作角色扮演游戏。 游戏中，玩家控制Avatar，利用加速跑、跳跃、防御、时间暂停等 技能，躲避或防御弹幕攻击，跨越悬崖，解开机关，从而解谜剧 情并完成闯关任务。

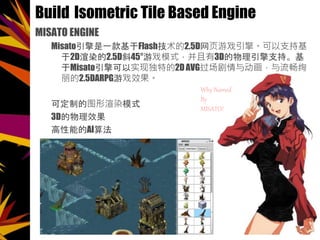

- 15. Build Isometric Tile Based Engine MISATO ENGINE Misato引擎是一款基于Flash技术的2.5D网页游戏引擎。可以支持基 于2D渲染的2.5D斜45°游戏模式，并且有3D的物理引擎支持。基 于Misato引擎可以实现独特的2DAVG过场剧情与动画，与流畅绚 丽的2.5DARPG游戏效果。 可定制的图形渲染模式 3D的物理效果 高性能的AI算法 Why Named By MISATO!

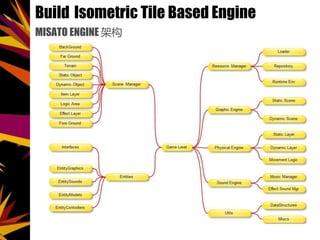

- 16. Build Isometric Tile Based Engine MISATO ENGINE 架构

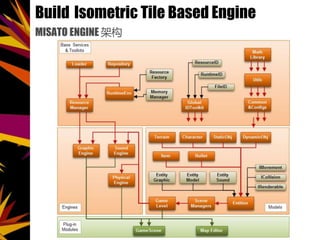

- 17. Build Isometric Tile Based Engine MISATO ENGINE 架构

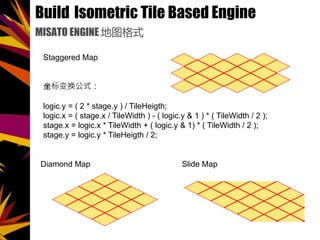

- 18. Build Isometric Tile Based Engine MISATO ENGINE 地图格式 Staggered Map 坐标变换公式： Diamond Map 狠狠撸 Map logic.y = ( 2 * stage.y ) / TileHeigth; logic.x = ( stage.x / TileWidth ) - ( logic.y & 1 ) * ( TileWidth / 2 ); stage.x = logic.x * TileWidth + ( logic.y & 1) * ( TileWidth / 2 ); stage.y = logic.y * TileHeigth / 2;

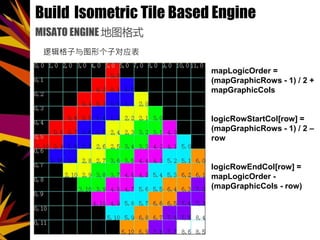

- 19. Build Isometric Tile Based Engine MISATO ENGINE 地图格式 逻辑格子与图形个子对应表 mapLogicOrder = (mapGraphicRows - 1) / 2 + mapGraphicCols logicRowStartCol[row] = (mapGraphicRows - 1) / 2 – row logicRowEndCol[row] = mapLogicOrder - (mapGraphicCols - row)

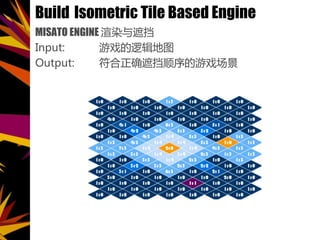

- 20. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 Input: 游戏的逻辑地图 Output: 符合正确遮挡顺序的游戏场景

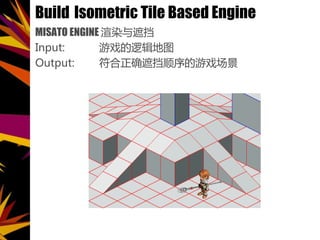

- 21. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 Input: 游戏的逻辑地图 Output: 符合正确遮挡顺序的游戏场景

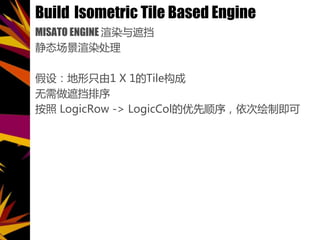

- 22. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 静态场景渲染处理 假设：地形只由1 X 1的Tile构成 无需做遮挡排序 按照 LogicRow -> LogicCol的优先顺序，依次绘制即可

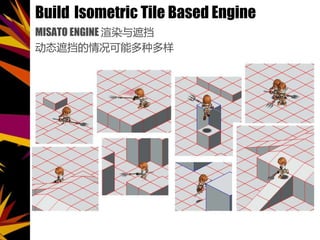

- 23. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 动态遮挡的情况可能多种多样

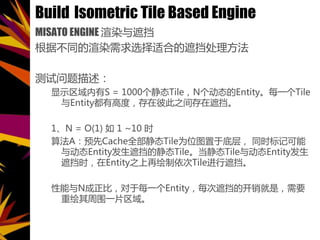

- 24. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 根据不同的渲染需求选择适合的遮挡处理方法 测试问题描述： 显示区域内有S = 1000个静态Tile，N个动态的Entity。每一个Tile 与Entity都有高度，存在彼此之间存在遮挡。 1、N = O(1) 如 1 ~10 时 算法A：预先Cache全部静态Tile为位图置于底层， 同时标记可能 与动态Entity发生遮挡的静态Tile。当静态Tile与动态Entity发生 遮挡时，在Entity之上再绘制依次Tile进行遮挡。 性能与N成正比，对于每一个Entity，每次遮挡的开销就是，需要 重绘其周围一片区域。

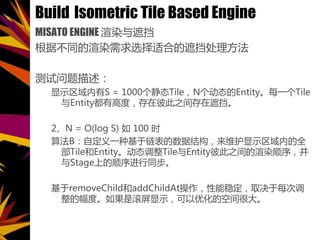

- 25. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 根据不同的渲染需求选择适合的遮挡处理方法 测试问题描述： 显示区域内有S = 1000个静态Tile，N个动态的Entity。每一个Tile 与Entity都有高度，存在彼此之间存在遮挡。 2、N = O(log S) 如 100 时 算法B：自定义一种基于链表的数据结构，来维护显示区域内的全 部Tile和Entity。动态调整Tile与Entity彼此之间的渲染顺序，并 与Stage上的顺序进行同步。 基于removeChild和addChildAt操作，性能稳定，取决于每次调 整的幅度。如果是滚屏显示，可以优化的空间很大。

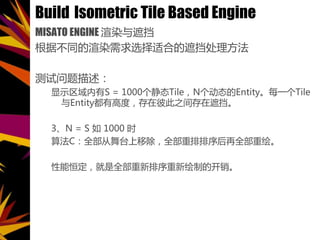

- 26. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 根据不同的渲染需求选择适合的遮挡处理方法 测试问题描述： 显示区域内有S = 1000个静态Tile，N个动态的Entity。每一个Tile 与Entity都有高度，存在彼此之间存在遮挡。 3、N = S 如 1000 时 算法C：全部从舞台上移除，全部重排排序后再全部重绘。 性能恒定，就是全部重新排序重新绘制的开销。

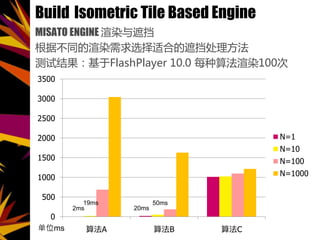

- 27. Build Isometric Tile Based Engine MISATO ENGINE 渲染与遮挡 根据不同的渲染需求选择适合的遮挡处理方法 测试结果：基于FlashPlayer 10.0 每种算法渲染100次 0 500 1000 1500 2000 2500 3000 3500 算法A 算法B 算法C N=1 N=10 N=100 N=1000 单位ms 2ms 19ms 20ms 50ms

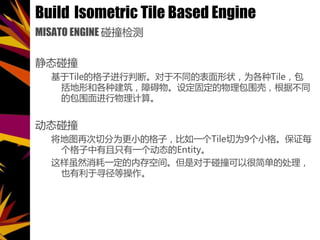

- 28. Build Isometric Tile Based Engine MISATO ENGINE 碰撞检测 静态碰撞 基于Tile的格子进行判断。对于不同的表面形状，为各种Tile，包 括地形和各种建筑，障碍物。设定固定的物理包围壳，根据不同 的包围面进行物理计算。 动态碰撞 将地图再次切分为更小的格子，比如一个Tile切为9个小格。保证每 个格子中有且只有一个动态的Entity。 这样虽然消耗一定的内存空间。但是对于碰撞可以很简单的处理， 也有利于寻径等操作。
- 29. Thanks Hugh Tsai Nov 28th 2010 Reference http://www.47school.com/soft/Flash/yykf/2009/1002/57697.html http://www.tilebasedgames.com/ http://members.chello.at/theodor.lauppert/games/iso.htm http://www.tonypa.pri.ee/tbw/start.html
