Modul 2 - IP Address JARINGAN LOKAL AREA NT

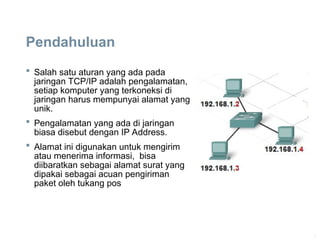

- 1. 1 Pendahuluan Salah satu aturan yang ada pada jaringan TCP/IP adalah pengalamatan, setiap komputer yang terkoneksi di jaringan harus mempunyai alamat yang unik. Pengalamatan yang ada di jaringan biasa disebut dengan IP Address. Alamat ini digunakan untuk mengirim atau menerima informasi, bisa diibaratkan sebagai alamat surat yang dipakai sebagai acuan pengiriman paket oleh tukang pos

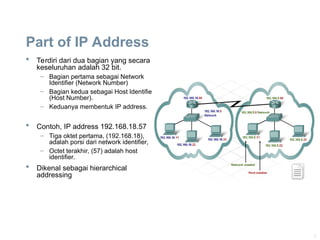

- 2. 2 Part of IP Address Terdiri dari dua bagian yang secara keseluruhan adalah 32 bit. Bagian pertama sebagai Network Identifier (Network Number) Bagian kedua sebagai Host Identifier (Host Number). Keduanya membentuk IP address. Contoh, IP address 192.168.18.57 Tiga oktet pertama, (192.168.18), adalah porsi dari network identifier, Octet terakhir, (57) adalah host identifier. Dikenal sebagai hierarchical addressing

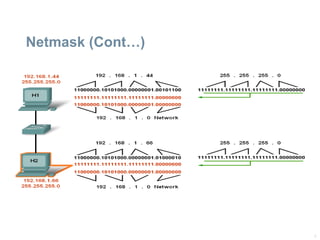

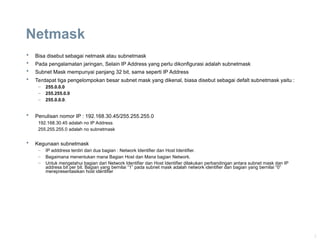

- 3. 3 Netmask Bisa disebut sebagai netmask atau subnetmask Pada pengalamatan jaringan, Selain IP Address yang perlu dikonfigurasi adalah subnetmask Subnet Mask mempunyai panjang 32 bit, sama seperti IP Address Terdapat tiga pengelompokan besar subnet mask yang dikenal, biasa disebut sebagai defalt subnetmask yaitu : 255.0.0.0 255.255.0.0 255.0.0.0. Penulisan nomor IP : 192.168.30.45/255.255.255.0 192.168.30.45 adalah no IP Address 255.255.255.0 adalah no subnetmask Kegunaan subnetmask IP adddress terdiri dari dua bagian : Network Identifier dan Host Identifier. Bagaimana menentukan mana Bagian Host dan Mana bagian Network. Untuk mengetahui bagian dari Network Identifier dan Host Identifier dilakukan perbandingan antara subnet mask dan IP address bit per bit. Bagian yang bernilai 1 pada subnet mask adalah network identifier dan bagian yang bernilai 0 merepresentasikan host identifier

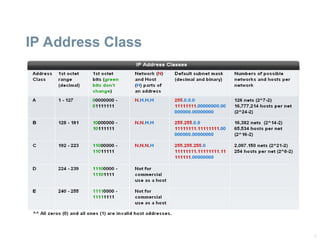

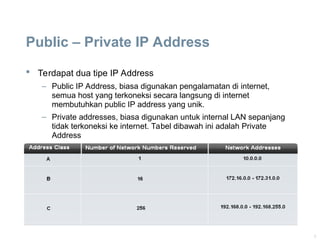

- 6. 6 Public Private IP Address Terdapat dua tipe IP Address Public IP Address, biasa digunakan pengalamatan di internet, semua host yang terkoneksi secara langsung di internet membutuhkan public IP address yang unik. Private addresses, biasa digunakan untuk internal LAN sepanjang tidak terkoneksi ke internet. Tabel dibawah ini adalah Private Address

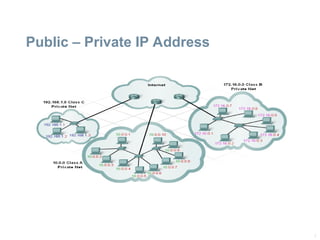

- 7. 7 Public Private IP Address

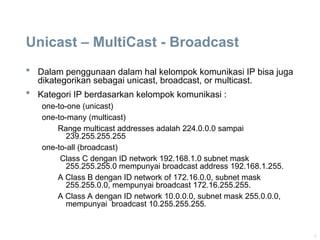

- 8. 8 Unicast MultiCast - Broadcast Dalam penggunaan dalam hal kelompok komunikasi IP bisa juga dikategorikan sebagai unicast, broadcast, or multicast. Kategori IP berdasarkan kelompok komunikasi : one-to-one (unicast) one-to-many (multicast) Range multicast addresses adalah 224.0.0.0 sampai 239.255.255.255 one-to-all (broadcast) Class C dengan ID network 192.168.1.0 subnet mask 255.255.255.0 mempunyai broadcast address 192.168.1.255. A Class B dengan ID network of 172.16.0.0, subnet mask 255.255.0.0, mempunyai broadcast 172.16.255.255. A Class A dengan ID network 10.0.0.0, subnet mask 255.0.0.0, mempunyai broadcast 10.255.255.255.

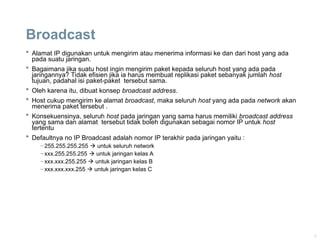

- 9. 9 Broadcast Alamat IP digunakan untuk mengirim atau menerima informasi ke dan dari host yang ada pada suatu jaringan. Bagaimana jika suatu host ingin mengirim paket kepada seluruh host yang ada pada jaringannya? Tidak efisien jika ia harus membuat replikasi paket sebanyak jumlah host tujuan, padahal isi paket-paket tersebut sama. Oleh karena itu, dibuat konsep broadcast address. Host cukup mengirim ke alamat broadcast, maka seluruh host yang ada pada network akan menerima paket tersebut . Konsekuensinya, seluruh host pada jaringan yang sama harus memiliki broadcast address yang sama dan alamat tersebut tidak boleh digunakan sebagai nomor IP untuk host tertentu Defaultnya no IP Broadcast adalah nomor IP terakhir pada jaringan yaitu : 255.255.255.255 untuk seluruh network xxx.255.255.255 untuk jaringan kelas A xxx.xxx.255.255 untuk jaringan kelas B xxx.xxx.xxx.255 untuk jaringan kelas C

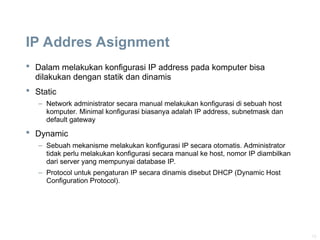

- 10. 10 IP Addres Asignment Dalam melakukan konfigurasi IP address pada komputer bisa dilakukan dengan statik dan dinamis Static Network administrator secara manual melakukan konfigurasi di sebuah host komputer. Minimal konfigurasi biasanya adalah IP address, subnetmask dan default gateway Dynamic Sebuah mekanisme melakukan konfigurasi IP secara otomatis. Administrator tidak perlu melakukan konfigurasi secara manual ke host, nomor IP diambilkan dari server yang mempunyai database IP. Protocol untuk pengaturan IP secara dinamis disebut DHCP (Dynamic Host Configuration Protocol).

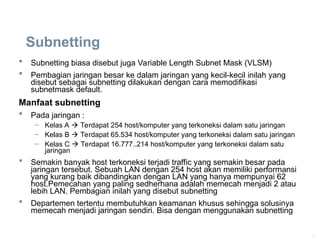

- 11. 11 Subnetting Subnetting biasa disebut juga Variable Length Subnet Mask (VLSM) Pembagian jaringan besar ke dalam jaringan yang kecil-kecil inilah yang disebut sebagai subnetting dilakukan dengan cara memodifikasi subnetmask default. Manfaat subnetting Pada jaringan : Kelas A Terdapat 254 host/komputer yang terkoneksi dalam satu jaringan Kelas B Terdapat 65.534 host/komputer yang terkoneksi dalam satu jaringan Kelas C Terdapat 16.777..214 host/komputer yang terkoneksi dalam satu jaringan Semakin banyak host terkoneksi terjadi traffic yang semakin besar pada jaringan tersebut. Sebuah LAN dengan 254 host akan memiliki performansi yang kurang baik dibandingkan dengan LAN yang hanya mempunyai 62 host.Pemecahan yang paling sedherhana adalah memecah menjadi 2 atau lebih LAN. Pembagian inilah yang disebut subnetting Departemen tertentu membutuhkan keamanan khusus sehingga solusinya memecah menjadi jaringan sendiri. Bisa dengan menggunakan subnetting

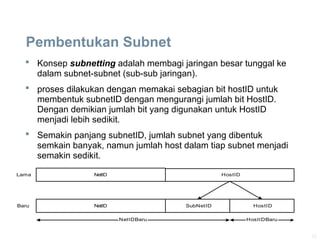

- 12. 12 Pembentukan Subnet NetID HostID NetID SubNetID HostID NetIDBaru Lama Baru HostIDBaru Konsep subnetting adalah membagi jaringan besar tunggal ke dalam subnet-subnet (sub-sub jaringan). proses dilakukan dengan memakai sebagian bit hostID untuk membentuk subnetID dengan mengurangi jumlah bit HostID. Dengan demikian jumlah bit yang digunakan untuk HostID menjadi lebih sedikit. Semakin panjang subnetID, jumlah subnet yang dibentuk semkain banyak, namun jumlah host dalam tiap subnet menjadi semakin sedikit.

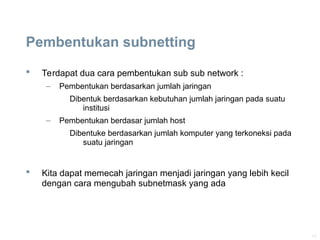

- 13. 13 Pembentukan subnetting Terdapat dua cara pembentukan sub sub network : Pembentukan berdasarkan jumlah jaringan Dibentuk berdasarkan kebutuhan jumlah jaringan pada suatu institusi Pembentukan berdasar jumlah host Dibentuke berdasarkan jumlah komputer yang terkoneksi pada suatu jaringan Kita dapat memecah jaringan menjadi jaringan yang lebih kecil dengan cara mengubah subnetmask yang ada

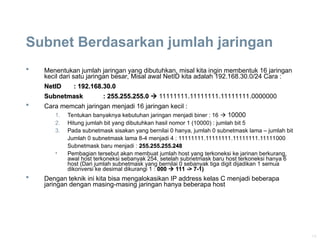

- 14. 14 Subnet Berdasarkan jumlah jaringan Menentukan jumlah jaringan yang dibutuhkan, misal kita ingin membentuk 16 jaringan kecil dari satu jaringan besar, Misal awal NetID kita adalah 192.168.30.0/24 Cara : NetID NetID : 192.168.30.0 : 192.168.30.0 Subnetmask Subnetmask : 255.255.255.0 : 255.255.255.0 11111111.11111111.11111111.0000000 Cara memcah jaringan menjadi 16 jaringan kecil : 1. Tentukan banyaknya kebutuhan jaringan menjadi biner : 16 10000 2. Hitung jumlah bit yang dibutuhkan hasil nomor 1 (10000) : jumlah bit 5 3. Pada subnetmask sisakan yang bernilai 0 hanya, jumlah 0 subnetmask lama jumlah bit Jumlah 0 subnetmask lama 8-4 menjadi 4 : 11111111.11111111.11111111.11111000 Subnetmask baru menjadi : 255.255.255.248 255.255.255.248 Pembagian tersebut akan membuat jumlah host yang terkoneksi ke jarinan berkurang, awal host terkoneksi sebanyak 254, setelah subnetmask baru host terkoneksi hanya 6 host (Dari jumlah subnetmask yang bernilai 0 sebanyak tiga digit dijadikan 1 semua dikonversi ke desimal dikurangi 1 : 000 000 111 -> 7-1) 111 -> 7-1) Dengan teknik ini kita bisa mengalokasikan IP address kelas C menjadi beberapa jaringan dengan masing-masing jaringan hanya beberapa host

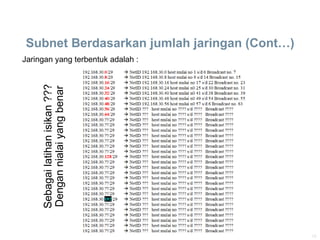

- 15. 15 Subnet Berdasarkan jumlah jaringan (Cont) Jaringan yang terbentuk adalah : Sebagai latihan isikan ??? Dengan nialai yang benar

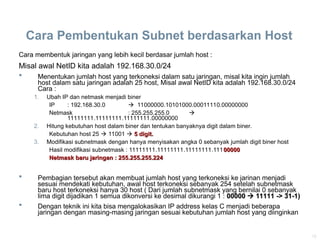

- 16. 16 Cara Pembentukan Subnet berdasarkan Host Cara membentuk jaringan yang lebih kecil berdasar jumlah host : Misal awal NetID kita adalah 192.168.30.0/24 Menentukan jumlah host yang terkoneksi dalam satu jaringan, misal kita ingin jumlah host dalam satu jaringan adalah 25 host, Misal awal NetID kita adalah 192.168.30.0/24 Cara : 1. Ubah IP dan netmask menjadi biner IP : 192.168.30.0 11000000.10101000.00011110.00000000 Netmask : 255.255.255.0 11111111.11111111.11111111.00000000 2. Hitung kebutuhan host dalam biner dan tentukan banyaknya digit dalam biner. Kebutuhan host 25 11001 5 digit. 5 digit. 3. Modifikasi subnetmask dengan hanya menyisakan angka 0 sebanyak jumlah digit biner host Hasil modifikasi subnetmask : 11111111.11111111.11111111.11100000 00000 Netmask baru jaringan : 255.255.255.224 Netmask baru jaringan : 255.255.255.224 Pembagian tersebut akan membuat jumlah host yang terkoneksi ke jarinan menjadi sesuai mendekati kebutuhan, awal host terkoneksi sebanyak 254 setelah subnetmask baru host terkoneksi hanya 30 host ( Dari jumlah subnetmask yang bernilai 0 sebanyak lima digit dijadikan 1 semua dikonversi ke desimal dikurangi 1 : 00000 00000 11111 -> 31-1) 11111 -> 31-1) Dengan teknik ini kita bisa mengalokasikan IP address kelas C menjadi beberapa jaringan dengan masing-masing jaringan sesuai kebutuhan jumlah host yang diinginkan

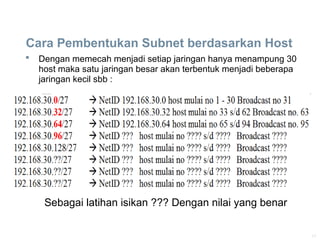

- 17. 17 Cara Pembentukan Subnet berdasarkan Host Dengan memecah menjadi setiap jaringan hanya menampung 30 host maka satu jaringan besar akan terbentuk menjadi beberapa jaringan kecil sbb : Sebagai latihan isikan ??? Dengan nilai yang benar

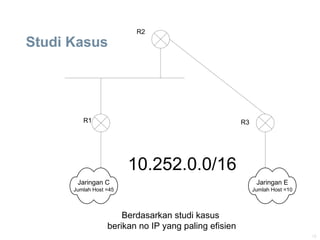

- 18. 18 Studi Kasus Jaringan C Jumlah Host =45 Jaringan E Jumlah Host =10 R1 R2 R3 10.252.0.0/16 Berdasarkan studi kasus berikan no IP yang paling efisien

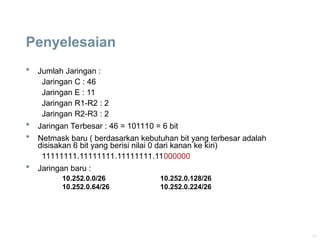

- 19. 19 Penyelesaian Jumlah Jaringan : Jaringan C : 46 Jaringan E : 11 Jaringan R1-R2 : 2 Jaringan R2-R3 : 2 Jaringan Terbesar : 46 = 101110 = 6 bit Netmask baru ( berdasarkan kebutuhan bit yang terbesar adalah disisakan 6 bit yang berisi nilai 0 dari kanan ke kiri) 11111111.11111111.11111111.11000000 Jaringan baru : 10.252.0.0/26 10.252.0.128/26 10.252.0.64/26 10.252.0.224/26

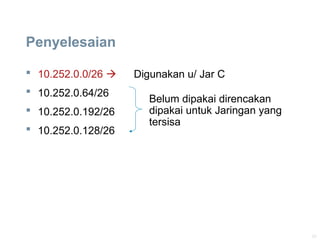

- 20. 20 Penyelesaian 10.252.0.0/26 Digunakan u/ Jar C 10.252.0.64/26 10.252.0.192/26 10.252.0.128/26 Belum dipakai direncakan dipakai untuk Jaringan yang tersisa

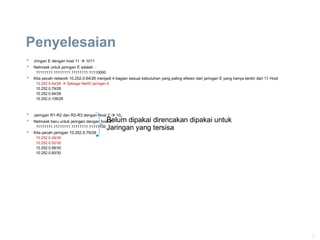

- 21. 21 Penyelesaian Jringan E dengan host 11 1011 Netmask untuk jaringan E adalah : 11111111.11111111.11111111.11110000 Kita pecah network 10.252.0.64/26 menjadi 4 bagian sesuai kebutuhan yang paling efisien dari jaringan E yang hanya terdiri dari 11 Host 10.252.0.64/28 Sebagai NetID jaringan E 10.252.0.79/28 10.252.0.94/28 10.252.0.109/28 Jaringan R1-R2 dan R2-R3 dengan Host 2 102 Netmask baru untuk jaringan dengan host 2 11111111.11111111.11111111.11111100 Kita pecah jaringan 10.252.0.79/28 10.252.0.48/30 10.252.0.52/30 10.252.0.56/30 10.252.0.60/30 Belum dipakai direncakan dipakai untuk Jaringan yang tersisa Belum dipakai direncakan dipakai untuk Jaringan yang tersisa

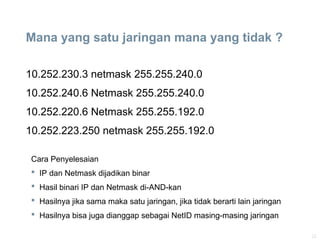

- 22. 22 Mana yang satu jaringan mana yang tidak ? 10.252.230.3 netmask 255.255.240.0 10.252.240.6 Netmask 255.255.240.0 10.252.220.6 Netmask 255.255.192.0 10.252.223.250 netmask 255.255.192.0 Cara Penyelesaian IP dan Netmask dijadikan binar Hasil binari IP dan Netmask di-AND-kan Hasilnya jika sama maka satu jaringan, jika tidak berarti lain jaringan Hasilnya bisa juga dianggap sebagai NetID masing-masing jaringan

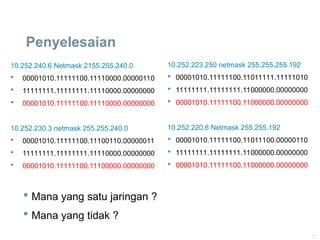

- 23. 23 Penyelesaian 10.252.240.6 Netmask 2155.255.240.0 00001010.11111100.11110000.00000110 11111111.11111111.11110000.00000000 00001010.11111100.11110000.00000000 10.252.230.3 netmask 255.255.240.0 00001010.11111100.11100110.00000011 11111111.11111111.11110000.00000000 00001010.11111100.11100000.00000000 10.252.223.250 netmask 255.255.255.192 00001010.11111100.11011111.11111010 11111111.11111111.11000000.00000000 00001010.11111100.11000000.00000000 10.252.220.6 Netmask 255.255.192 00001010.11111100.11011100.00000110 11111111.11111111.11000000.00000000 00001010.11111100.11000000.00000000 Mana yang satu jaringan ? Mana yang tidak ?
