Modul Gambaar teknik Mesin tingkat 1.pptx
- 1. Gambar Teknik Mesin Oleh: Kodri, S.T. SMKNU MIFTAHUL HUDA KEPANJEN

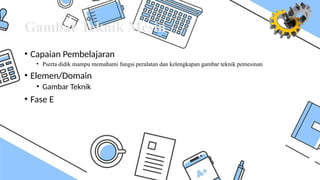

- 2. Gambar Teknik Mesin Capaian Pembelajaran Pserta didik mampu memahami fungsi peralatan dan kelengkapan gambar teknik pemesinan Elemen/Domain Gambar Teknik Fase E

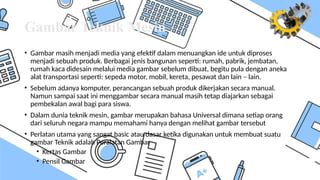

- 3. Gambar Teknik Mesin Gambar masih menjadi media yang efektif dalam menuangkan ide untuk diproses menjadi sebuah produk. Berbagai jenis bangunan seperti: rumah, pabrik, jembatan, rumah kaca didesain melalui media gambar sebelum dibuat, begitu pula dengan aneka alat transportasi seperti: sepeda motor, mobil, kereta, pesawat dan lain lain. Sebelum adanya komputer, perancangan sebuah produk dikerjakan secara manual. Namun sampai saat ini menggambar secara manual masih tetap diajarkan sebagai pembekalan awal bagi para siswa. Dalam dunia teknik mesin, gambar merupakan bahasa Universal dimana setiap orang dari seluruh negara mampu memahami hanya dengan melihat gambar tersebut Perlatan utama yang sangat basic atau dasar ketika digunakan untuk membuat suatu gambar Teknik adalah Peralatan Gambar Kertas Gambar Pensil Gambar

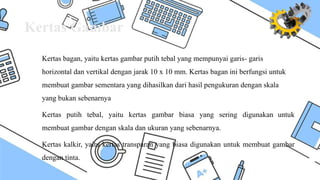

- 4. Kertas Gambar Kertas bagan, yaitu kertas gambar putih tebal yang mempunyai garis- garis horizontal dan vertikal dengan jarak 10 x 10 mm. Kertas bagan ini berfungsi untuk membuat gambar sementara yang dihasilkan dari hasil pengukuran dengan skala yang bukan sebenarnya Kertas putih tebal, yaitu kertas gambar biasa yang sering digunakan untuk membuat gambar dengan skala dan ukuran yang sebenarnya. Kertas kalkir, yaitu kertas transparan yang biasa digunakan untuk membuat gambar dengan tinta.

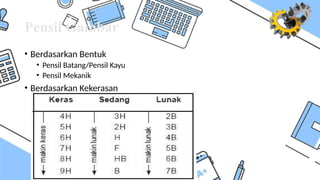

- 5. Pensil Gambar Berdasarkan Bentuk Pensil Batang/Pensil Kayu Pensil Mekanik Berdasarkan Kekerasan

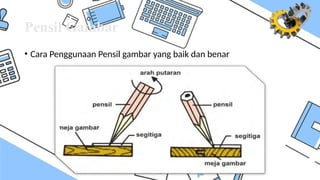

- 6. Pensil Gambar Cara Penggunaan Pensil gambar yang baik dan benar

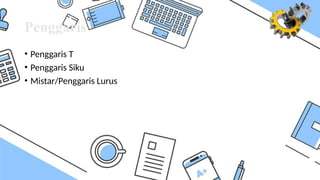

- 7. Penggaris Penggaris T Penggaris Siku Mistar/Penggaris Lurus

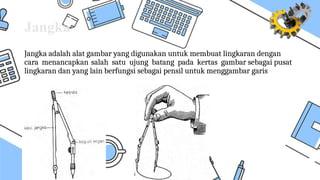

- 8. Jangka Jangka adalah alat gambar yang digunakan untuk membuat lingkaran dengan cara menancapkan salah satu ujung batang pada kertas gambar sebagai pusat lingkaran dan yang lain berfungsi sebagai pensil untuk menggambar garis

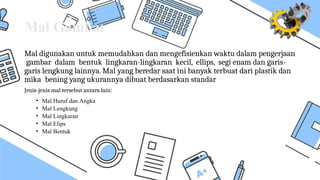

- 9. Mal Gambar Mal digunakan untuk memudahkan dan mengefisienkan waktu dalam pengerjaan gambar dalam bentuk lingkaran-lingkaran kecil, ellips, segi enam dan garis- garis lengkung lainnya. Mal yang beredar saat ini banyak terbuat dari plastik dan mika bening yang ukurannya dibuat berdasarkan standar Jenis-jenis mal tersebut antara lain: Mal Huruf dan Angka Mal Lengkung Mal Lingkaran Mal Elips Mal Bentuk

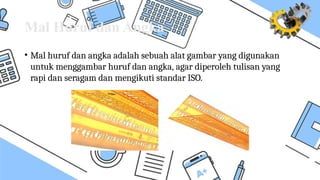

- 10. Mal Huruf dan Angka Mal huruf dan angka adalah sebuah alat gambar yang digunakan untuk menggambar huruf dan angka, agar diperoleh tulisan yang rapi dan seragam dan mengikuti standar ISO.

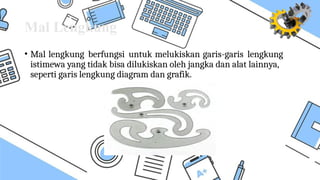

- 11. Mal Lengkung Mal lengkung berfungsi untuk melukiskan garis-garis lengkung istimewa yang tidak bisa dilukiskan oleh jangka dan alat lainnya, seperti garis lengkung diagram dan grafik.

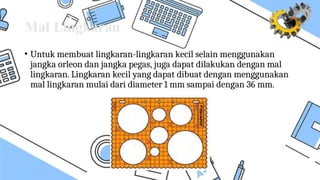

- 12. Mal Lingkaran Untuk membuat lingkaran-lingkaran kecil selain menggunakan jangka orleon dan jangka pegas, juga dapat dilakukan dengan mal lingkaran. Lingkaran kecil yang dapat dibuat dengan menggunakan mal lingkaran mulai dari diameter 1 mm sampai dengan 36 mm.

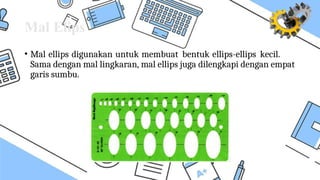

- 13. Mal Elips Mal ellips digunakan untuk membuat bentuk ellips-ellips kecil. Sama dengan mal lingkaran, mal ellips juga dilengkapi dengan empat garis sumbu.

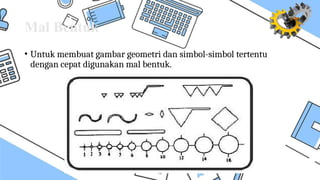

- 14. Mal Bentuk Untuk membuat gambar geometri dan simbol-simbol tertentu dengan cepat digunakan mal bentuk.

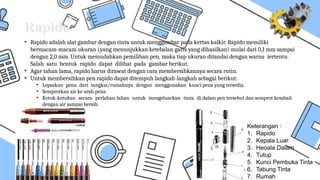

- 15. Rapido Rapido adalah alat gambar dengan tinta untuk menggambar pada kertas kalkir. Rapido memiliki bermacam-macam ukuran (yang menunjukkan ketebalan garis yang dihasilkan) mulai dari 0,1 mm sampai dengan 2,0 mm. Untuk memudahkan pemilihan pen, maka tiap ukuran ditandai dengan warna tertentu. Salah satu bentuk rapido dapat dilihat pada gambar berikut. Agar tahan lama, rapido harus dirawat dengan cara membersihkannya secara rutin. Untuk membersihkan pen rapido dapat ditempuh langkah-langkah sebagai berikut: Lepaskan pena dari tangkai/rumahnya dengan menggunakan kunci pena yang tersedia. Semprotkan air ke arah pena. Ketuk-ketukan secara perlahan-lahan untuk mengeluarkan tinta di dalam pen tersebut dan semprot kembali dengan air sampai bersih. Keterangan : 1. Rapido 2. Kepala Luar 3. Heoala Dalam 4. Tutup 5. Kunci Pembuka Tinta 6. Tabung Tinta 7. Rumah
