惭翱厂贵贰罢の温度に関するモデルパラメータのリスト

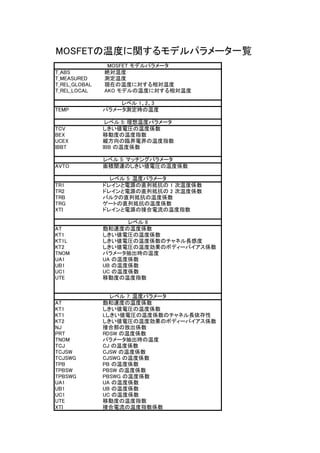

- 1. MOSFETの温度に関するモデルパラメータ一覧 T_ABS 絶対温度 T_MEASURED 測定温度 T_REL_GLOBAL 現在の温度に対する相対温度 T_REL_LOCAL AKO モデルの温度に対する相対温度 TEMP パラメータ測定時の温度 TCV しきい値電圧の温度係数 BEX 移動度の温度指数 UCEX 縦方向の臨界電界の温度指数 IBBT IBB の温度係数 AVTO 面積関連のしきい値電圧の温度係数 TR1 ドレインと電源の直列抵抗の 1 次温度係数 TR2 ドレインと電源の直列抵抗の 2 次温度係数 TRB バルクの直列抵抗の温度係数 TRG ゲートの直列抵抗の温度係数 XTI ドレインと電源の接合電流の温度指数 AT 飽和速度の温度係数 KT1 しきい値電圧の温度係数 KT1L しきい値電圧の温度係数のチャネル長感度 KT2 しきい値電圧の温度効果のボディーバイアス係数 TNOM パラメータ抽出時の温度 UA1 UA の温度係数 UB1 UB の温度係数 UC1 UC の温度係数 UTE 移動度の温度指数 AT 飽和速度の温度係数 KT1 しきい値電圧の温度係数 KT1 Lしきい値電圧の温度係数のチャネル長依存性 KT2 しきい値電圧の温度効果のボディーバイアス係数 NJ 接合部の放出係数 PRT RDSW の温度係数 TNOM パラメータ抽出時の温度 TCJ CJ の温度係数 TCJSW CJSW の温度係数 TCJSWG CJSWG の温度係数 TPB PB の温度係数 TPBSW PBSW の温度係数 TPBSWG PBSWG の温度係数 UA1 UA の温度係数 UB1 UB の温度係数 UC1 UC の温度係数 UTE 移動度の温度指数 XTI 接合電流の温度指数係数 レベル 5: 温度パラメータ レベル 6 レベル 7: 温度パラメータ MOSFET モデルパラメータ レベル 1、2、3 レベル 5: 理想温度パラメータ レベル 5: マッチングパラメータ
