개량된 MQTT 노드 관리 시스템을 이용한 학교 알림 서비스
- 1. 경희대학교 컴퓨터공학과 창의적 종합설계 2016. 06. 13 2012104094 서민석 2013104074 박나연 2013104091 용찬호 개량된 MQTT 노드 관리 시스템을 이용한 학교 알림 서비스 Creative Design Presentation

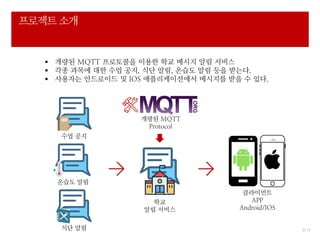

- 2. 2/ 12 프로젝트 소개 개량된 MQTT Protocol 학교 알림 서비스 수업 공지 식단 알림 온습도 알림 클라이언트 APP Android/IOS 개량된 MQTT 프로토콜을 이용한 학교 메시지 알림 서비스 각종 과목에 대한 수업 공지, 식단 알림, 온습도 알림 등을 받는다. 사용자는 안드로이드 및 IOS 애플리케이션에서 메시지를 받을 수 있다.

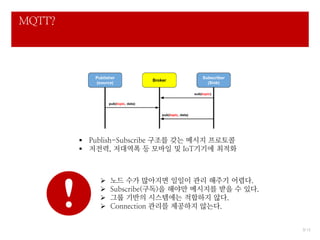

- 3. 3/ 12 MQTT? Publish-Subscribe 구조를 갖는 메시지 프로토콜 저전력, 저대역폭 등 모바일 및 IoT기기에 최적화 노드 수가 많아지면 일일이 관리 해주기 어렵다. Subscribe(구독)을 해야만 메시지를 받을 수 있다. 그룹 기반의 시스템에는 적합하지 않다. Connection 관리를 제공하지 않는다.

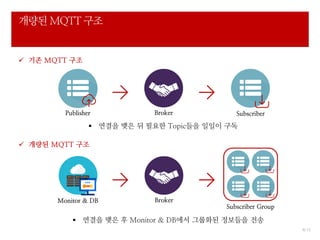

- 4. Subscriber 4/ 12 개량된 MQTT 구조 기존 MQTT 구조 BrokerPublisher 연결을 맺은 뒤 필요한 Topic들을 일일이 구독 개량된 MQTT 구조 연결을 맺은 후 Monitor & DB에서 그룹화된 정보들을 전송 Subscriber Group BrokerMonitor & DB

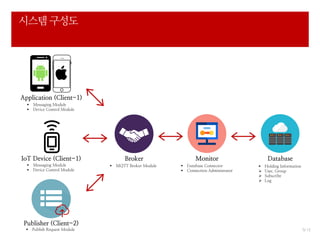

- 5. 5/ 12 시스템 구성도 DatabaseBroker MQTT Broker Module Monitor Database Connector Connection Administrator Holding Information User, Group Subscribe Log Application (Client-1) Messaging Module Device Control Module IoT Device (Client-1) Messaging Module Device Control Module Publisher (Client-2) Publish Request Module

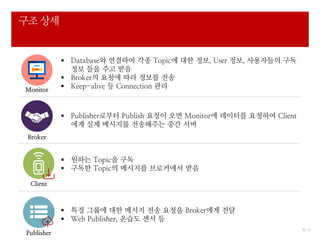

- 6. 6/ 12 구조 상세 Monitor Database와 연결하여 각종 Topic에 대한 정보, User 정보, 사용자들의 구독 정보 들을 주고 받음 Broker의 요청에 따라 정보를 전송 Keep-alive 등 Connection 관리 Broker Publisher로부터 Publish 요청이 오면 Monitor에 데이터를 요청하여 Client 에게 실제 메시지를 전송해주는 중간 서버 Publisher 특정 그룹에 대한 메시지 전송 요청을 Broker에게 전달 Web Publisher, 온습도 센서 등 Client 원하는 Topic을 구독 구독한 Topic의 메시지를 브로커에서 받음

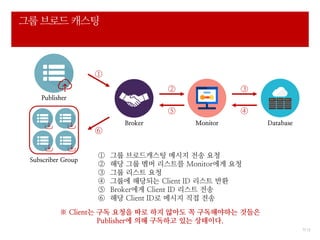

- 7. 7/ 12 그룹 브로드 캐스팅 DatabaseBroker Monitor Publisher ① ① 그룹 브로드캐스팅 메시지 전송 요청 ② 해당 그룹 멤버 리스트를 Monitor에게 요청 ③ 그룹 리스트 요청 ④ 그룹에 해당되는 Client ID 리스트 반환 ⑤ Broker에게 Client ID 리스트 전송 ⑥ 해당 Client ID로 메시지 직접 전송 ② ③ Subscriber Group ⑥ ⑤ ④ ※ Client는 구독 요청을 따로 하지 않아도 꼭 구독해야하는 것들은 Publisher에 의해 구독하고 있는 상태이다.

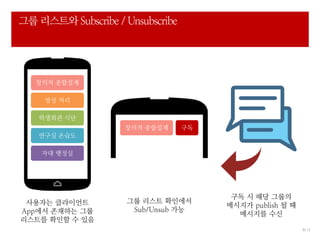

- 8. 8/ 12 그룹 리스트와 Subscribe / Unsubscribe 그룹 리스트 확인에서 Sub/Unsub 가능 창의적 종합설계 구독 창의적 종합설계 영상 처리 학생회관 식단 연구실 온습도 자대 행정실 사용자는 클라이언트 App에서 존재하는 그룹 리스트를 확인할 수 있음 구독 시 해당 그룹의 메시지가 publish 될 때 메시지를 수신

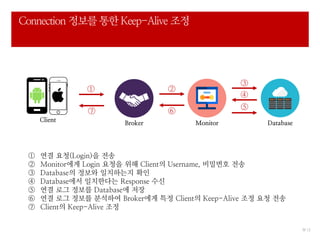

- 9. 9/ 12 Connection 정보를 통한 Keep-Alive 조정 DatabaseBroker Monitor ① ① 연결 요청(Login)을 전송 ② Monitor에게 Login 요청을 위해 Client의 Username, 비밀번호 전송 ③ Database의 정보와 일치하는지 확인 ④ Database에서 일치한다는 Response 수신 ⑤ 연결 로그 정보를 Database에 저장 ⑥ 연결 로그 정보를 분석하여 Broker에게 특정 Client의 Keep-Alive 조정 요청 전송 ⑦ Client의 Keep-Alive 조정 ② ③ ⑦ ⑥ ④ Client ⑤

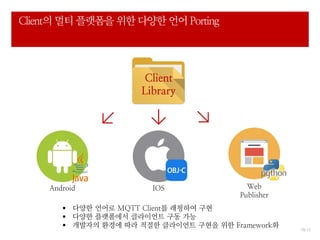

- 10. 10/ 12 Client의 멀티 플랫폼을 위한 다양한 언어 Porting Web Publisher Android IOS 다양한 언어로 MQTT Client를 래핑하여 구현 다양한 플랫폼에서 클라이언트 구동 가능 개발자의 환경에 따라 적절한 클라이언트 구현을 위한 Framework화 Client Library

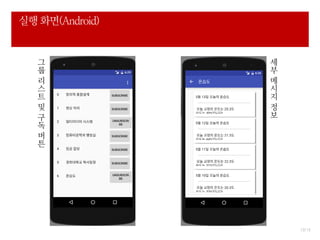

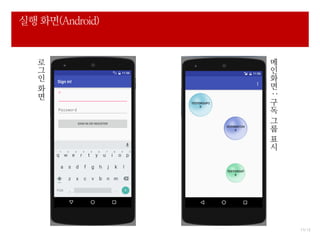

- 13. 감사니다.
