Dokumen ini mengandungi panduan mengenai pemegang lampu, suis, papan agihan, dan soket alir keluar dalam sistem pendawaian elektrik. Ia merangkumi jenis dan peraturan pemasangan bagi setiap komponen serta litar akhir untuk pelbagai peranti elektrik. Terdapat juga penekanan pada pengujian dan keperluan undang-undang yang mengatur pendawaian tersebut.
pdfslide.net_aksesori-pendawaian.ppt
- 1. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase
- 2. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase AKSESORI PENDAWAIAN ( alat tambah pendawaian )

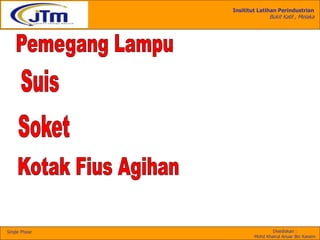

- 3. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

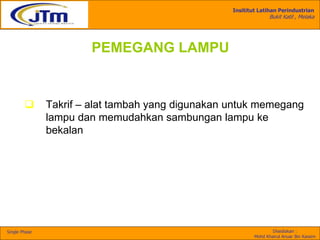

- 4. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PEMEGANG LAMPU Takrif alat tambah yang digunakan untuk memegang lampu dan memudahkan sambungan lampu ke bekalan

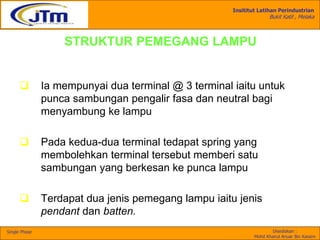

- 5. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase STRUKTUR PEMEGANG LAMPU Ia mempunyai dua terminal @ 3 terminal iaitu untuk punca sambungan pengalir fasa dan neutral bagi menyambung ke lampu Pada kedua-dua terminal tedapat spring yang membolehkan terminal tersebut memberi satu sambungan yang berkesan ke punca lampu Terdapat dua jenis pemegang lampu iaitu jenis pendant dan batten.

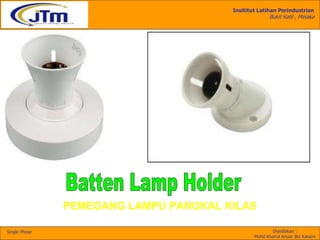

- 6. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PEMEGANG LAMPU PANGKAL KILAS

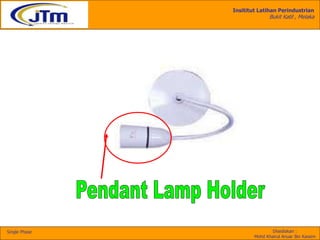

- 7. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

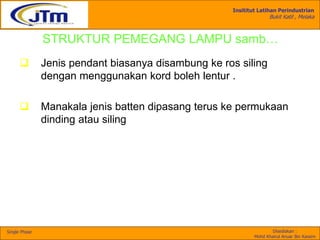

- 8. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase STRUKTUR PEMEGANG LAMPU samb Jenis pendant biasanya disambung ke ros siling dengan menggunakan kord boleh lentur . Manakala jenis batten dipasang terus ke permukaan dinding atau siling

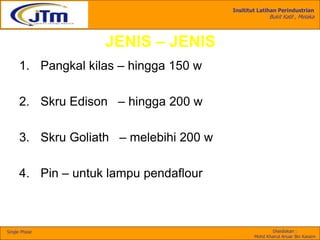

- 9. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase JENIS JENIS 1. Pangkal kilas hingga 150 w 2. Skru Edison hingga 200 w 3. Skru Goliath melebihi 200 w 4. Pin untuk lampu pendaflour

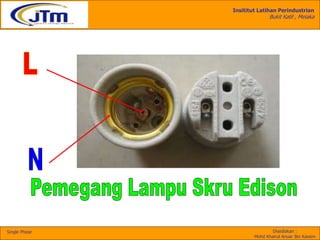

- 10. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase
- 11. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

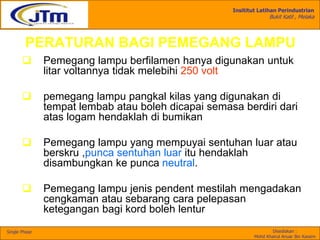

- 12. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PERATURAN BAGI PEMEGANG LAMPU Pemegang lampu berfilamen hanya digunakan untuk litar voltannya tidak melebihi 250 volt pemegang lampu pangkal kilas yang digunakan di tempat lembab atau boleh dicapai semasa berdiri dari atas logam hendaklah di bumikan Pemegang lampu yang mempuyai sentuhan luar atau berskru ,punca sentuhan luar itu hendaklah disambungkan ke punca neutral. Pemegang lampu jenis pendent mestilah mengadakan cengkaman atau sebarang cara pelepasan ketegangan bagi kord boleh lentur

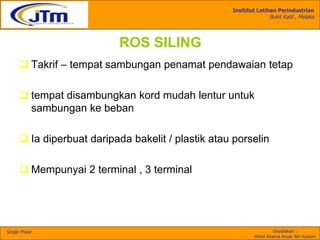

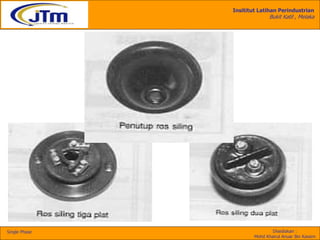

- 13. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase ROS SILING Takrif tempat sambungan penamat pendawaian tetap tempat disambungkan kord mudah lentur untuk sambungan ke beban Ia diperbuat daripada bakelit / plastik atau porselin Mempunyai 2 terminal , 3 terminal
- 14. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

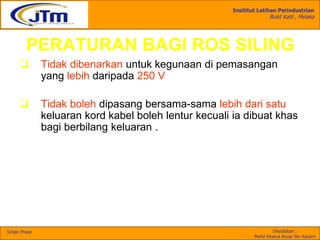

- 15. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PERATURAN BAGI ROS SILING Tidak dibenarkan untuk kegunaan di pemasangan yang lebih daripada 250 V Tidak boleh dipasang bersama-sama lebih dari satu keluaran kord kabel boleh lentur kecuali ia dibuat khas bagi berbilang keluaran .

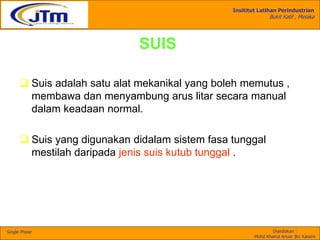

- 16. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase SUIS Suis adalah satu alat mekanikal yang boleh memutus , membawa dan menyambung arus litar secara manual dalam keadaan normal. Suis yang digunakan didalam sistem fasa tunggal mestilah daripada jenis suis kutub tunggal .

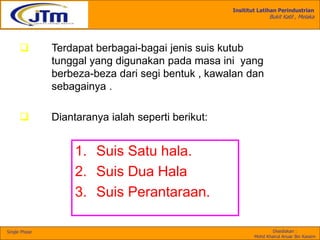

- 17. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase 1. Suis Satu hala. 2. Suis Dua Hala 3. Suis Perantaraan. Terdapat berbagai-bagai jenis suis kutub tunggal yang digunakan pada masa ini yang berbeza-beza dari segi bentuk , kawalan dan sebagainya . Diantaranya ialah seperti berikut:

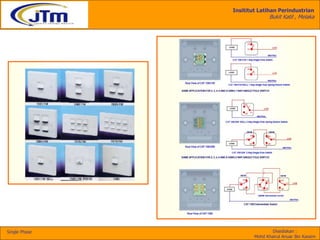

- 18. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

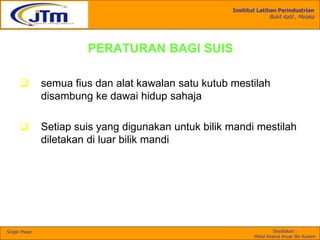

- 19. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PERATURAN BAGI SUIS semua fius dan alat kawalan satu kutub mestilah disambung ke dawai hidup sahaja Setiap suis yang digunakan untuk bilik mandi mestilah diletakan di luar bilik mandi

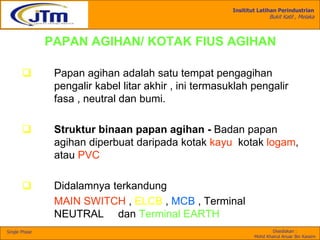

- 20. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PAPAN AGIHAN/ KOTAK FIUS AGIHAN Papan agihan adalah satu tempat pengagihan pengalir kabel litar akhir , ini termasuklah pengalir fasa , neutral dan bumi. Struktur binaan papan agihan - Badan papan agihan diperbuat daripada kotak kayu kotak logam, atau PVC Didalamnya terkandung MAIN SWITCH , ELCB , MCB , Terminal NEUTRAL dan Terminal EARTH

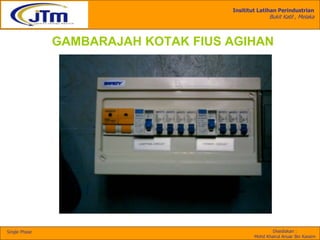

- 21. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase GAMBARAJAH KOTAK FIUS AGIHAN

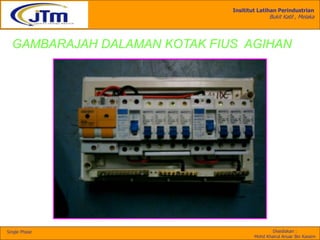

- 22. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase GAMBARAJAH DALAMAN KOTAK FIUS AGIHAN

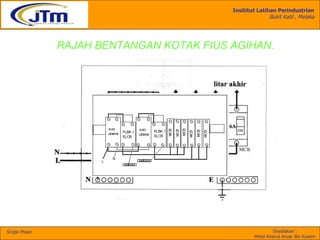

- 23. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase RAJAH BENTANGAN KOTAK FIUS AGIHAN.

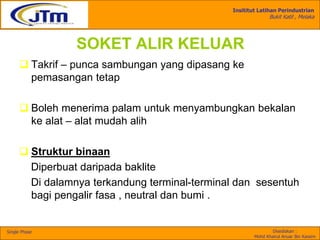

- 24. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase SOKET ALIR KELUAR Takrif punca sambungan yang dipasang ke pemasangan tetap Boleh menerima palam untuk menyambungkan bekalan ke alat alat mudah alih Struktur binaan Diperbuat daripada baklite Di dalamnya terkandung terminal-terminal dan sesentuh bagi pengalir fasa , neutral dan bumi .

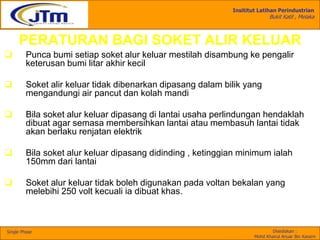

- 25. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PERATURAN BAGI SOKET ALIR KELUAR Punca bumi setiap soket alur keluar mestilah disambung ke pengalir keterusan bumi litar akhir kecil Soket alir keluar tidak dibenarkan dipasang dalam bilik yang mengandungi air pancut dan kolah mandi Bila soket alur keluar dipasang di lantai usaha perlindungan hendaklah dibuat agar semasa membersihkan lantai atau membasuh lantai tidak akan berlaku renjatan elektrik Bila soket alur keluar dipasang didinding , ketinggian minimum ialah 150mm dari lantai Soket alur keluar tidak boleh digunakan pada voltan bekalan yang melebihi 250 volt kecuali ia dibuat khas.

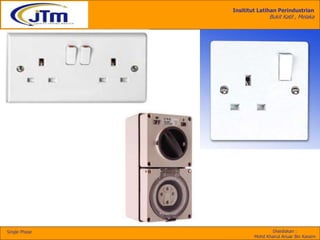

- 26. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

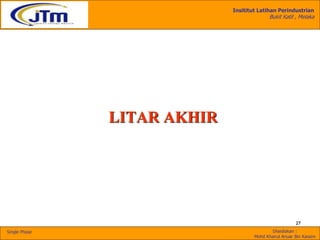

- 27. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase 27 LITAR AKHIR

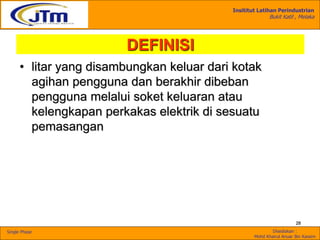

- 28. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase 28 DEFINISI litar yang disambungkan keluar dari kotak agihan pengguna dan berakhir dibeban pengguna melalui soket keluaran atau kelengkapan perkakas elektrik di sesuatu pemasangan

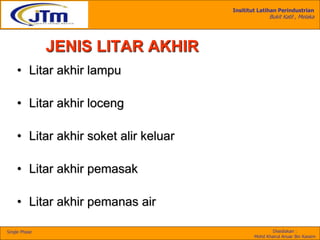

- 29. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase Litar akhir lampu Litar akhir loceng Litar akhir soket alir keluar Litar akhir pemasak Litar akhir pemanas air JENIS LITAR AKHIR

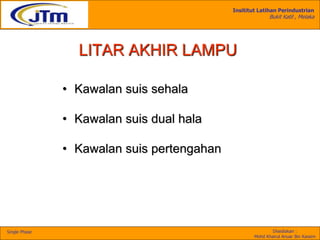

- 30. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR LAMPU Kawalan suis sehala Kawalan suis dual hala Kawalan suis pertengahan

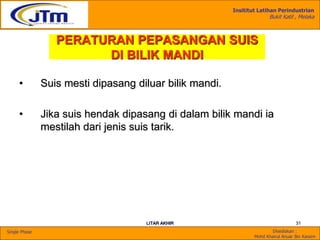

- 31. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 31 PERATURAN PEPASANGAN SUIS DI BILIK MANDI Suis mesti dipasang diluar bilik mandi. Jika suis hendak dipasang di dalam bilik mandi ia mestilah dari jenis suis tarik.

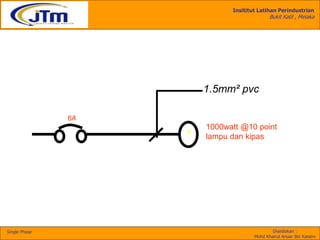

- 32. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase 1 1.5mm族 pvc 1000watt @10 point lampu dan kipas 6A

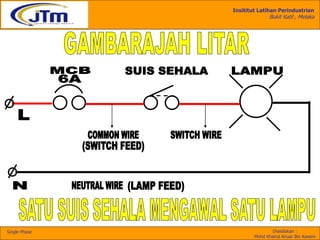

- 33. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

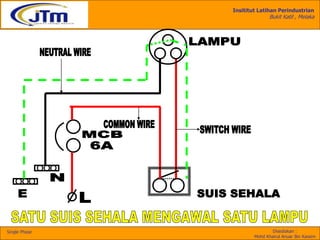

- 34. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

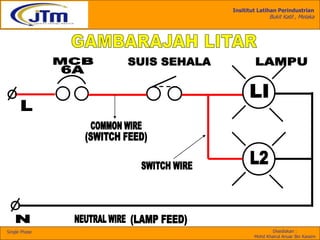

- 35. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

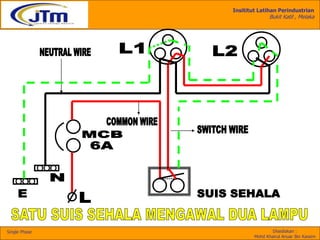

- 36. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

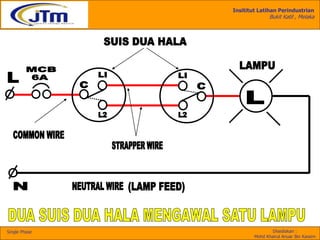

- 37. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

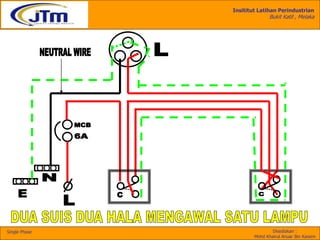

- 38. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

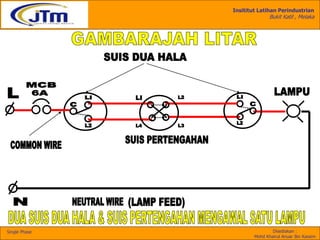

- 39. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

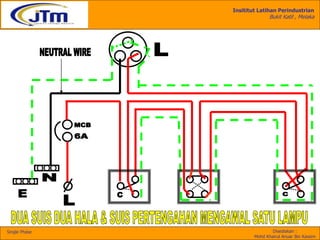

- 40. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

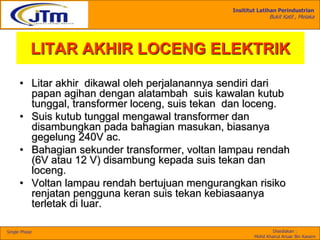

- 41. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR LOCENG ELEKTRIK Litar akhir dikawal oleh perjalanannya sendiri dari papan agihan dengan alatambah suis kawalan kutub tunggal, transformer loceng, suis tekan dan loceng. Suis kutub tunggal mengawal transformer dan disambungkan pada bahagian masukan, biasanya gegelung 240V ac. Bahagian sekunder transformer, voltan lampau rendah (6V atau 12 V) disambung kepada suis tekan dan loceng. Voltan lampau rendah bertujuan mengurangkan risiko renjatan pengguna keran suis tekan kebiasaanya terletak di luar.

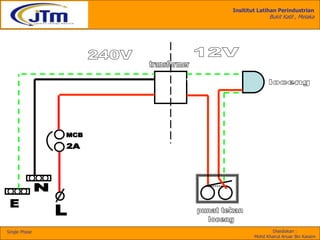

- 42. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

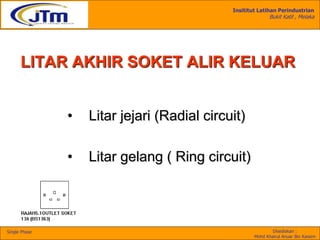

- 43. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR SOKET ALIR KELUAR Litar jejari (Radial circuit) Litar gelang ( Ring circuit)

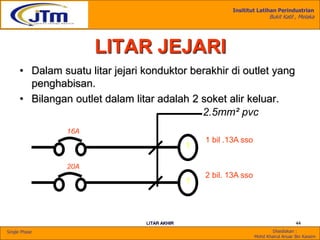

- 44. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 44 LITAR JEJARI Dalam suatu litar jejari konduktor berakhir di outlet yang penghabisan. Bilangan outlet dalam litar adalah 2 soket alir keluar. 2.5mm族 pvc 1 1 bil .13A sso 16A 1 2 bil. 13A sso 20A

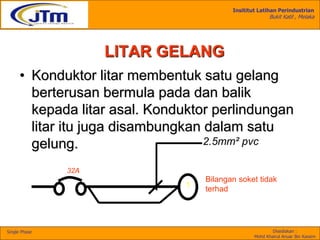

- 45. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR GELANG Konduktor litar membentuk satu gelang berterusan bermula pada dan balik kepada litar asal. Konduktor perlindungan litar itu juga disambungkan dalam satu gelung. 1 2.5mm族 pvc Bilangan soket tidak terhad 32A

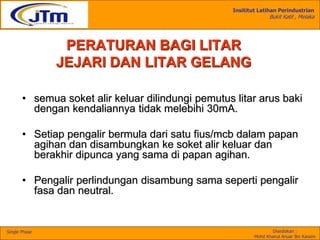

- 46. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase semua soket alir keluar dilindungi pemutus litar arus baki dengan kendaliannya tidak melebihi 30mA. Setiap pengalir bermula dari satu fius/mcb dalam papan agihan dan disambungkan ke soket alir keluar dan berakhir dipunca yang sama di papan agihan. Pengalir perlindungan disambung sama seperti pengalir fasa dan neutral. PERATURAN BAGI LITAR JEJARI DAN LITAR GELANG

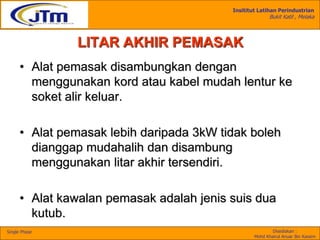

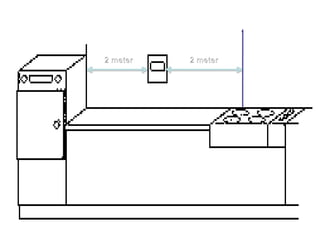

- 47. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR PEMASAK Alat pemasak disambungkan dengan menggunakan kord atau kabel mudah lentur ke soket alir keluar. Alat pemasak lebih daripada 3kW tidak boleh dianggap mudahalih dan disambung menggunakan litar akhir tersendiri. Alat kawalan pemasak adalah jenis suis dua kutub.

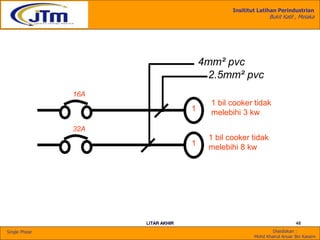

- 48. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 48 2.5mm族 pvc 1 1 bil cooker tidak melebihi 3 kw 16A 1 32A 1 bil cooker tidak melebihi 8 kw 4mm族 pvc

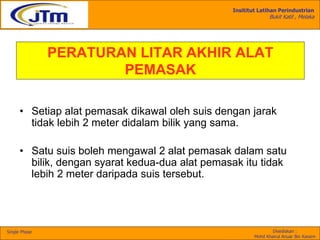

- 49. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PERATURAN LITAR AKHIR ALAT PEMASAK Setiap alat pemasak dikawal oleh suis dengan jarak tidak lebih 2 meter didalam bilik yang sama. Satu suis boleh mengawal 2 alat pemasak dalam satu bilik, dengan syarat kedua-dua alat pemasak itu tidak lebih 2 meter daripada suis tersebut.

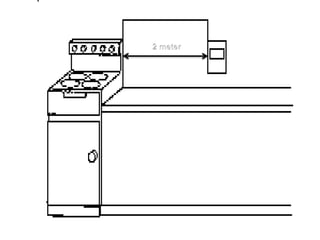

- 50. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 50
- 51. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 51

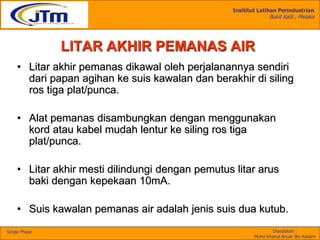

- 52. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR PEMANAS AIR Litar akhir pemanas dikawal oleh perjalanannya sendiri dari papan agihan ke suis kawalan dan berakhir di siling ros tiga plat/punca. Alat pemanas disambungkan dengan menggunakan kord atau kabel mudah lentur ke siling ros tiga plat/punca. Litar akhir mesti dilindungi dengan pemutus litar arus baki dengan kepekaan 10mA. Suis kawalan pemanas air adalah jenis suis dua kutub.

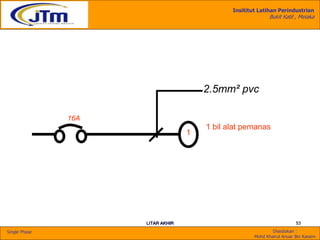

- 53. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase LITAR AKHIR 53 1 2.5mm族 pvc 1 bil alat pemanas 16A

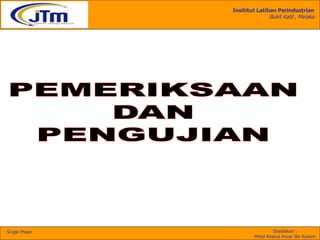

- 54. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase

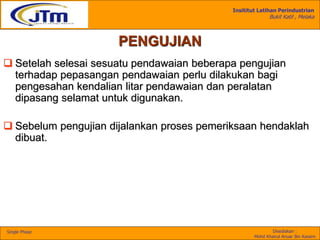

- 55. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PENGUJIAN Setelah selesai sesuatu pendawaian beberapa pengujian terhadap pepasangan pendawaian perlu dilakukan bagi pengesahan kendalian litar pendawaian dan peralatan dipasang selamat untuk digunakan. Sebelum pengujian dijalankan proses pemeriksaan hendaklah dibuat.

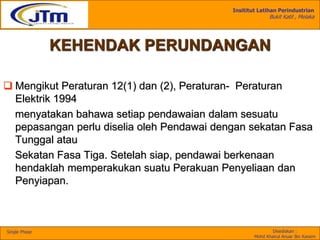

- 56. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase KEHENDAK PERUNDANGAN Mengikut Peraturan 12(1) dan (2), Peraturan- Peraturan Elektrik 1994 menyatakan bahawa setiap pendawaian dalam sesuatu pepasangan perlu diselia oleh Pendawai dengan sekatan Fasa Tunggal atau Sekatan Fasa Tiga. Setelah siap, pendawai berkenaan hendaklah memperakukan suatu Perakuan Penyeliaan dan Penyiapan.

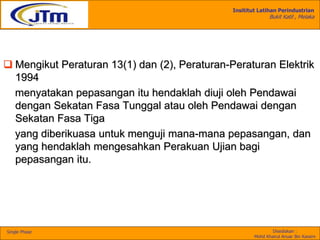

- 57. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase Mengikut Peraturan 13(1) dan (2), Peraturan-Peraturan Elektrik 1994 menyatakan pepasangan itu hendaklah diuji oleh Pendawai dengan Sekatan Fasa Tunggal atau oleh Pendawai dengan Sekatan Fasa Tiga yang diberikuasa untuk menguji mana-mana pepasangan, dan yang hendaklah mengesahkan Perakuan Ujian bagi pepasangan itu.

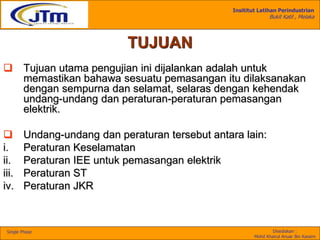

- 58. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase TUJUAN Tujuan utama pengujian ini dijalankan adalah untuk memastikan bahawa sesuatu pemasangan itu dilaksanakan dengan sempurna dan selamat, selaras dengan kehendak undang-undang dan peraturan-peraturan pemasangan elektrik. Undang-undang dan peraturan tersebut antara lain: i. Peraturan Keselamatan ii. Peraturan IEE untuk pemasangan elektrik iii. Peraturan ST iv. Peraturan JKR

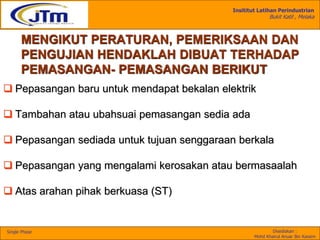

- 59. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase MENGIKUT PERATURAN, PEMERIKSAAN DAN PENGUJIAN HENDAKLAH DIBUAT TERHADAP PEMASANGAN- PEMASANGAN BERIKUT Pepasangan baru untuk mendapat bekalan elektrik Tambahan atau ubahsuai pemasangan sedia ada Pepasangan sediada untuk tujuan senggaraan berkala Pepasangan yang mengalami kerosakan atau bermasaalah Atas arahan pihak berkuasa (ST)

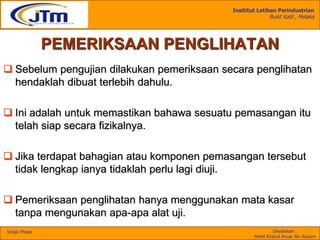

- 60. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase PEMERIKSAAN PENGLIHATAN Sebelum pengujian dilakukan pemeriksaan secara penglihatan hendaklah dibuat terlebih dahulu. Ini adalah untuk memastikan bahawa sesuatu pemasangan itu telah siap secara fizikalnya. Jika terdapat bahagian atau komponen pemasangan tersebut tidak lengkap ianya tidaklah perlu lagi diuji. Pemeriksaan penglihatan hanya menggunakan mata kasar tanpa mengunakan apa-apa alat uji.

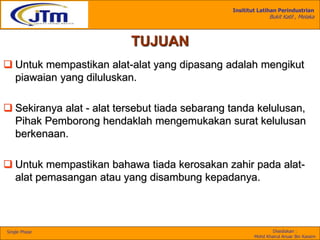

- 61. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase TUJUAN Untuk mempastikan alat-alat yang dipasang adalah mengikut piawaian yang diluluskan. Sekiranya alat - alat tersebut tiada sebarang tanda kelulusan, Pihak Pemborong hendaklah mengemukakan surat kelulusan berkenaan. Untuk mempastikan bahawa tiada kerosakan zahir pada alat- alat pemasangan atau yang disambung kepadanya.

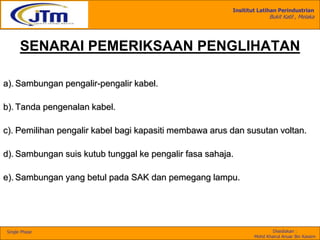

- 62. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase SENARAI PEMERIKSAAN PENGLIHATAN a). Sambungan pengalir-pengalir kabel. b). Tanda pengenalan kabel. c). Pemilihan pengalir kabel bagi kapasiti membawa arus dan susutan voltan. d). Sambungan suis kutub tunggal ke pengalir fasa sahaja. e). Sambungan yang betul pada SAK dan pemegang lampu.

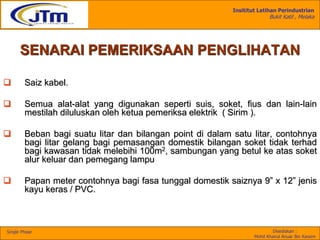

- 63. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase SENARAI PEMERIKSAAN PENGLIHATAN Saiz kabel. Semua alat-alat yang digunakan seperti suis, soket, fius dan lain-lain mestilah diluluskan oleh ketua pemeriksa elektrik ( Sirim ). Beban bagi suatu litar dan bilangan point di dalam satu litar, contohnya bagi litar gelang bagi pemasangan domestik bilangan soket tidak terhad bagi kawasan tidak melebihi 100m2, sambungan yang betul ke atas soket alur keluar dan pemegang lampu Papan meter contohnya bagi fasa tunggal domestik saiznya 9 x 12 jenis kayu keras / PVC.

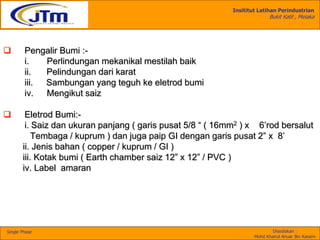

- 64. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase Pengalir Bumi :- i. Perlindungan mekanikal mestilah baik ii. Pelindungan dari karat iii. Sambungan yang teguh ke eletrod bumi iv. Mengikut saiz Eletrod Bumi:- i. Saiz dan ukuran panjang ( garis pusat 5/8 ( 16mm2 ) x 6rod bersalut Tembaga / kuprum ) dan juga paip GI dengan garis pusat 2 x 8 ii. Jenis bahan ( copper / kuprum / GI ) iii. Kotak bumi ( Earth chamber saiz 12 x 12 / PVC ) iv. Label amaran

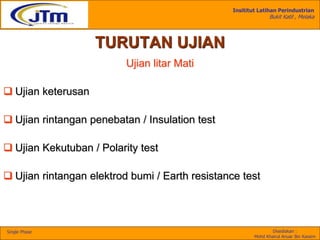

- 65. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase TURUTAN UJIAN Ujian litar Mati Ujian keterusan Ujian rintangan penebatan / Insulation test Ujian Kekutuban / Polarity test Ujian rintangan elektrod bumi / Earth resistance test

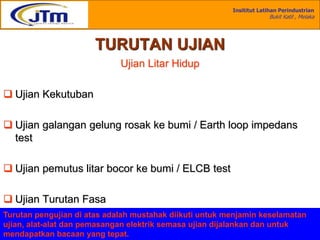

- 66. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase TURUTAN UJIAN Ujian Litar Hidup Ujian Kekutuban Ujian galangan gelung rosak ke bumi / Earth loop impedans test Ujian pemutus litar bocor ke bumi / ELCB test Ujian Turutan Fasa Turutan pengujian di atas adalah mustahak diikuti untuk menjamin keselamatan ujian, alat-alat dan pemasangan elektrik semasa ujian dijalankan dan untuk mendapatkan bacaan yang tepat.
- 67. Insititut Latihan Perindustrian Bukit Katil , Melaka Disediakan : Mohd Khairul Anuar Bin Kassim Single Phase
