Perancangan Sistem Monitoring Intensitas Radiasi Matahari berbasis Labview
- 1. PERANCANGAN SISTEM MONITORING INTENSITAS RADIASI MATAHARI BERBASIS LABVIEW
- 2. Source Andi Fakultas Teknik, Universitas Maritim Raja Ali Haji
- 3. Hello! We are : Akmal Hidayat Ghaisani Yasmin M. Fahmi Aziz Siti Nurbayti Talenta Amelia
- 5. “ Dahulu ketersediaan instrumen kurang fungsional untuk mengukur radiasi matahari terutama di daerah tropis. Maka, penulis merancang sistem monitoring intensitas cahaya matahari menggunakan sensor photodiode BPW21, LM35DZ, dan HIH4030 dengan menggunakan tampilan pada laptop berbasis pemrograman Labview 8.6

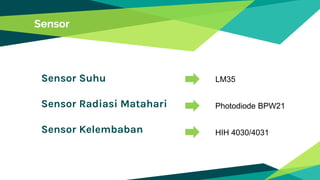

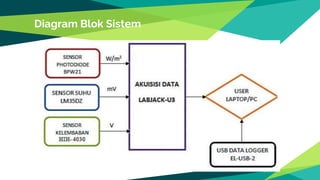

- 8. Sensor Suhu Sensor Radiasi Matahari Sensor Kelembaban Sensor LM35 Photodiode BPW21 HIH 4030/4031

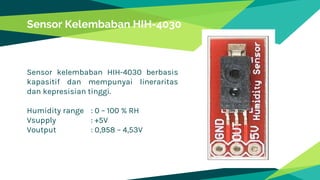

- 10. Sensor kelembaban HIH-4030 berbasis kapasitif dan mempunyai lineraritas dan kepresisian tinggi. Humidity range : 0 – 100 % RH Vsupply : +5V Voutput : 0,958 – 4,53V Sensor Kelembaban HIH-4030

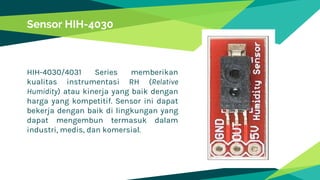

- 11. HIH-4030/4031 Series memberikan kualitas instrumentasi RH (Relative Humidity) atau kinerja yang baik dengan harga yang kompetitif. Sensor ini dapat bekerja dengan baik di lingkungan yang dapat mengembun termasuk dalam industri, medis, dan komersial. Sensor HIH-4030

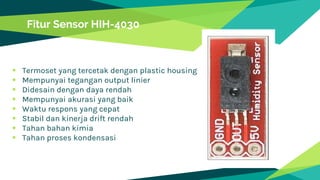

- 12.  Termoset yang tercetak dengan plastic housing  Mempunyai tegangan output linier  Didesain dengan daya rendah  Mempunyai akurasi yang baik  Waktu respons yang cepat  Stabil dan kinerja drift rendah  Tahan bahan kimia  Tahan proses kondensasi Fitur Sensor HIH-4030

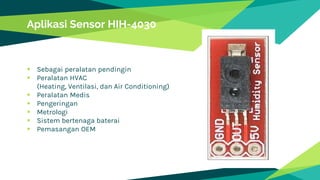

- 13.  Sebagai peralatan pendingin  Peralatan HVAC (Heating, Ventilasi, dan Air Conditioning)  Peralatan Medis  Pengeringan  Metrologi  Sistem bertenaga baterai  Pemasangan OEM Aplikasi Sensor HIH-4030
- 14. 4. Contoh Kasus

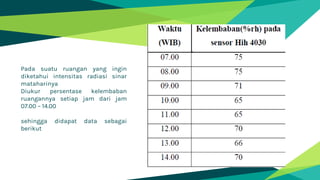

- 15. Pada suatu ruangan yang ingin diketahui intensitas radiasi sinar mataharinya Diukur persentase kelembaban ruangannya setiap jam dari jam 07.00 – 14.00 sehingga didapat data sebagai berikut

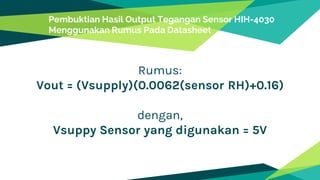

- 16. Pembuktian Hasil Output Tegangan Sensor HIH-4030 Menggunakan Rumus Pada Datasheet Rumus: Vout = (Vsupply)(0.0062(sensor RH)+0.16) dengan, Vsuppy Sensor yang digunakan = 5V

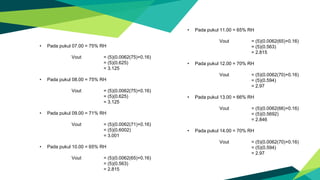

- 17. • Pada pukul 07.00 = 75% RH Vout = (5)(0.0062(75)+0.16) = (5)(0.625) = 3.125 • Pada pukul 08.00 = 75% RH Vout = (5)(0.0062(75)+0.16) = (5)(0.625) = 3.125 • Pada pukul 09.00 = 71% RH Vout = (5)(0.0062(71)+0.16) = (5)(0.6002) = 3.001 • Pada pukul 10.00 = 65% RH Vout = (5)(0.0062(65)+0.16) = (5)(0.563) = 2.815 • Pada pukul 11.00 = 65% RH Vout = (5)(0.0062(65)+0.16) = (5)(0.563) = 2.815 • Pada pukul 12.00 = 70% RH Vout = (5)(0.0062(70)+0.16) = (5)(0.594) = 2.97 • Pada pukul 13.00 = 66% RH Vout = (5)(0.0062(66)+0.16) = (5)(0.5692) = 2.846 • Pada pukul 14.00 = 70% RH Vout = (5)(0.0062(70)+0.16) = (5)(0.594) = 2.97
