- 1. BAB 1 PERANGKAT KERAS INTERNET 1. Mengetahui jenis-jenis jaringan 2. Mendeskripsikan fungsi perangkat keras yang digunakan untuk akses internet. 3. Mengetahui Topologi jaringan

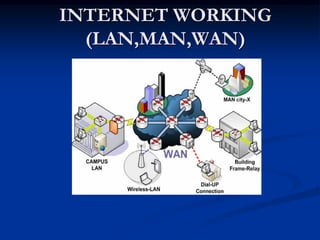

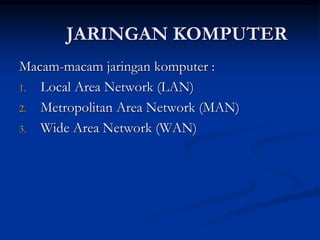

- 2. JARINGAN KOMPUTER Macam-macam jaringan komputer : 1. Local Area Network (LAN) 2. Metropolitan Area Network (MAN) 3. Wide Area Network (WAN)

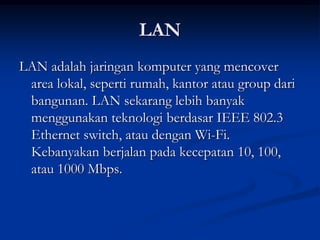

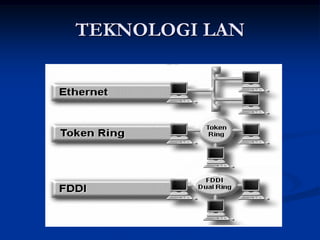

- 4. LAN LAN adalah jaringan komputer yang mencover area lokal, seperti rumah, kantor atau group dari bangunan. LAN sekarang lebih banyak menggunakan teknologi berdasar IEEE 802.3 Ethernet switch, atau dengan Wi-Fi. Kebanyakan berjalan pada kecepatan 10, 100, atau 1000 Mbps.

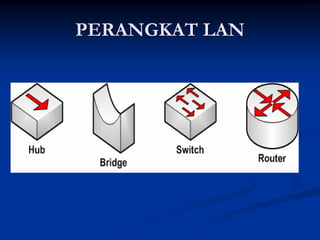

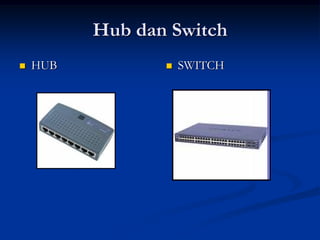

- 7. Hub dan Switch HUB SWITCH

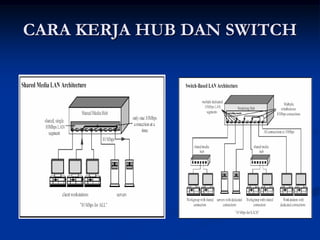

- 8. CARA KERJA HUB DAN SWITCH

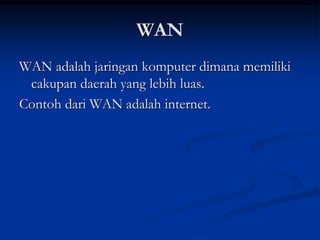

- 9. WAN WAN adalah jaringan komputer dimana memiliki cakupan daerah yang lebih luas. Contoh dari WAN adalah internet.

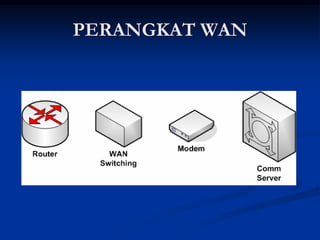

- 10. PERANGKAT WAN

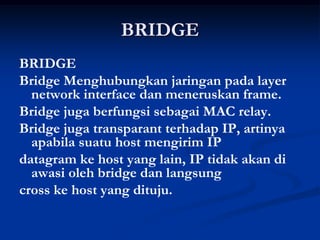

- 11. BRIDGE BRIDGE Bridge Menghubungkan jaringan pada layer network interface dan meneruskan frame. Bridge juga berfungsi sebagai MAC relay. Bridge juga transparant terhadap IP, artinya apabila suatu host mengirim IP datagram ke host yang lain, IP tidak akan di awasi oleh bridge dan langsung cross ke host yang dituju.

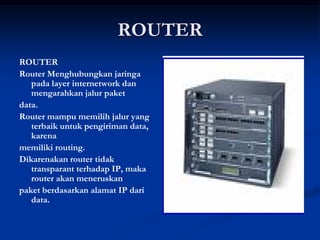

- 12. ROUTER ROUTER Router Menghubungkan jaringa pada layer internetwork dan mengarahkan jalur paket data. Router mampu memilih jalur yang terbaik untuk pengiriman data, karena memiliki routing. Dikarenakan router tidak transparant terhadap IP, maka router akan meneruskan paket berdasarkan alamat IP dari data.

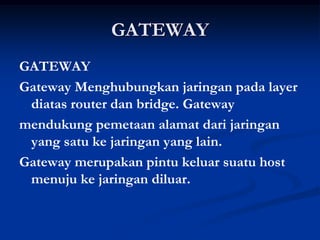

- 13. GATEWAY GATEWAY Gateway Menghubungkan jaringan pada layer diatas router dan bridge. Gateway mendukung pemetaan alamat dari jaringan yang satu ke jaringan yang lain. Gateway merupakan pintu keluar suatu host menuju ke jaringan diluar.

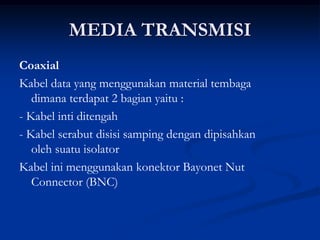

- 14. MEDIA TRANSMISI Coaxial Kabel data yang menggunakan material tembaga dimana terdapat 2 bagian yaitu : - Kabel inti ditengah - Kabel serabut disisi samping dengan dipisahkan oleh suatu isolator Kabel ini menggunakan konektor Bayonet Nut Connector (BNC)

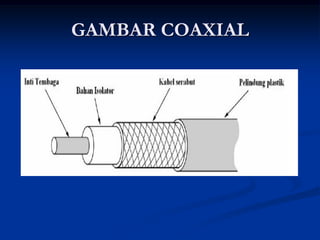

- 15. GAMBAR COAXIAL

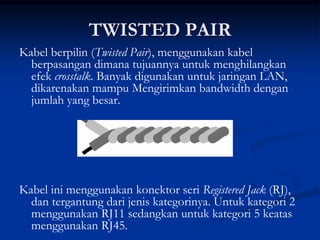

- 16. TWISTED PAIR Kabel berpilin (Twisted Pair), menggunakan kabel berpasangan dimana tujuannya untuk menghilangkan efek crosstalk. Banyak digunakan untuk jaringan LAN, dikarenakan mampu Mengirimkan bandwidth dengan jumlah yang besar. Kabel ini menggunakan konektor seri Registered Jack (RJ), dan tergantung dari jenis kategorinya. Untuk kategori 2 menggunakan RJ11 sedangkan untuk kategori 5 keatas menggunakan RJ45.

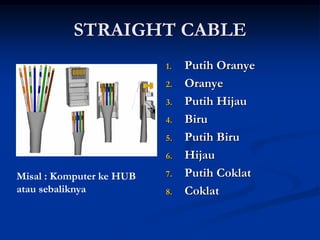

- 17. STRAIGHT CABLE 1. Putih Oranye 2. Oranye 3. Putih Hijau 4. Biru 5. Putih Biru 6. Hijau 7. Putih Coklat 8. Coklat Misal : Komputer ke HUB atau sebaliknya

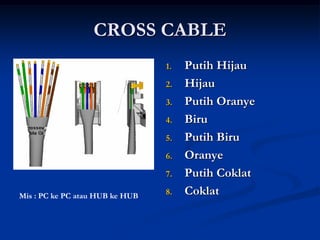

- 18. CROSS CABLE 1. Putih Hijau 2. Hijau 3. Putih Oranye 4. Biru 5. Putih Biru 6. Oranye 7. Putih Coklat 8. CoklatMis : PC ke PC atau HUB ke HUB

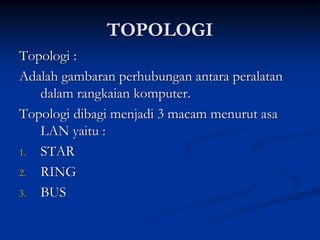

- 20. TOPOLOGI Topologi : Adalah gambaran perhubungan antara peralatan dalam rangkaian komputer. Topologi dibagi menjadi 3 macam menurut asa LAN yaitu : 1. STAR 2. RING 3. BUS

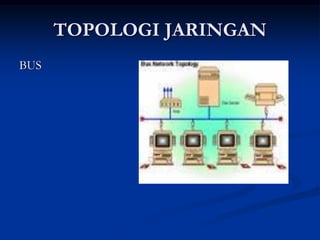

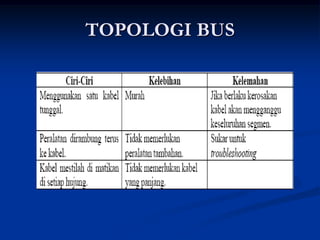

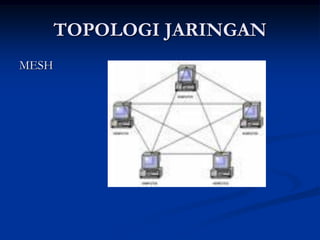

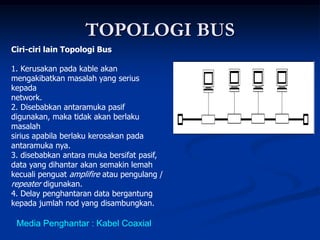

- 25. TOPOLOGI BUS Ciri-ciri lain Topologi Bus 1. Kerusakan pada kable akan mengakibatkan masalah yang serius kepada network. 2. Disebabkan antaramuka pasif digunakan, maka tidak akan berlaku masalah sirius apabila berlaku kerosakan pada antaramuka nya. 3. disebabkan antara muka bersifat pasif, data yang dihantar akan semakin lemah kecuali penguat amplifire atau pengulang / repeater digunakan. 4. Delay penghantaran data bergantung kepada jumlah nod yang disambungkan. Media Penghantar : Kabel Coaxial
- 26. TOPOLOGI BUS

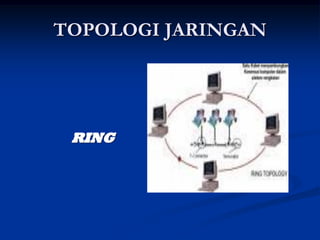

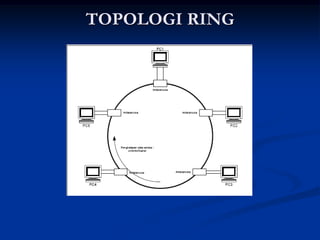

- 27. TOPOLOGI RING

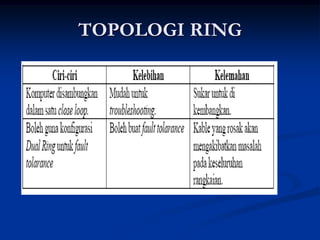

- 28. TOPOLOGI RING

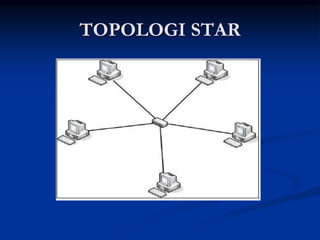

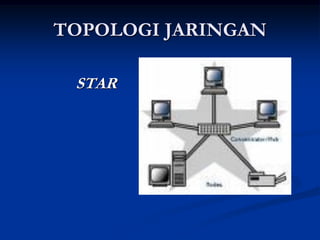

- 29. TOPOLOGI STAR

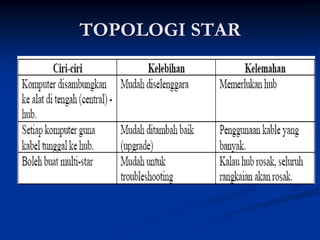

- 30. TOPOLOGI STAR
