Perawatan blower

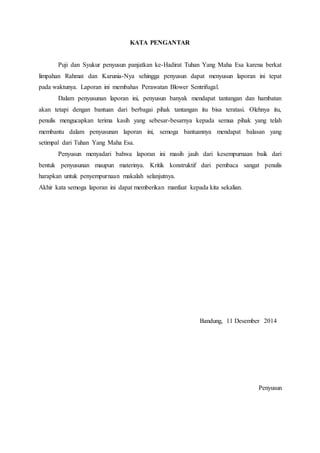

- 1. KATA PENGANTAR Puji dan Syukur penyusun panjatkan ke-Hadirat Tuhan Yang Maha Esa karena berkat limpahan Rahmat dan Karunia-Nya sehingga penyusun dapat menyusun laporan ini tepat pada waktunya. Laporan ini membahas Perawatan Blower Sentrifugal. Dalam penyusunan laporan ini, penyusun banyak mendapat tantangan dan hambatan akan tetapi dengan bantuan dari berbagai pihak tantangan itu bisa teratasi. Olehnya itu, penulis mengucapkan terima kasih yang sebesar-besarnya kepada semua pihak yang telah membantu dalam penyusunan laporan ini, semoga bantuannya mendapat balasan yang setimpal dari Tuhan Yang Maha Esa. Penyusun menyadari bahwa laporan ini masih jauh dari kesempurnaan baik dari bentuk penyusunan maupun materinya. Kritik konstruktif dari pembaca sangat penulis harapkan untuk penyempurnaan makalah selanjutnya. Akhir kata semoga laporan ini dapat memberikan manfaat kepada kita sekalian. Bandung, 11 Desember 2014 Penyusun

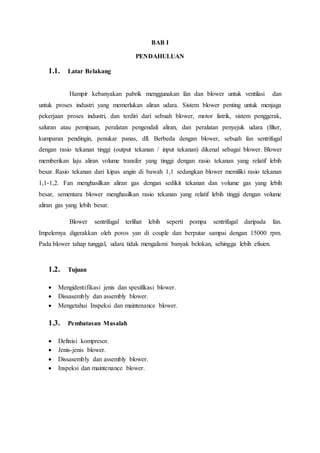

- 2. BAB I PENDAHULUAN 1.1. Latar Belakang Hampir kebanyakan pabrik menggunakan fan dan blower untuk ventilasi dan untuk proses industri yang memerlukan aliran udara. Sistem blower penting untuk menjaga pekerjaan proses industri, dan terdiri dari sebuah blower, motor listrik, sistem penggerak, saluran atau pemipaan, peralatan pengendali aliran, dan peralatan penyejuk udara (filter, kumparan pendingin, penukar panas, dll. Berbeda dengan blower, sebuah fan sentrifugal dengan rasio tekanan tinggi (output tekanan / input tekanan) dikenal sebagai blower. Blower memberikan laju aliran volume transfer yang tinggi dengan rasio tekanan yang relatif lebih besar. Rasio tekanan dari kipas angin di bawah 1,1 sedangkan blower memiliki rasio tekanan 1,1-1,2. Fan menghasilkan aliran gas dengan sedikit tekanan dan volume gas yang lebih besar, sementara blower menghasilkan rasio tekanan yang relatif lebih tinggi dengan volume aliran gas yang lebih besar. Blower sentrifugal terlihat lebih seperti pompa sentrifugal daripada fan. Impelernya digerakkan oleh poros yan di couple dan berputar sampai dengan 15000 rpm. Pada blower tahap tunggal, udara tidak mengalami banyak belokan, sehingga lebih efisien. 1.2. Tujuan Mengidentifikasi jenis dan spesifikasi blower. Dissasembly dan assembly blower. Mengetahui Inspeksi dan maintenance blower. 1.3. Pembatasan Masalah Definisi kompresor. Jenis-jenis blower. Dissasembly dan assembly blower. Inspeksi dan maintenance blower.

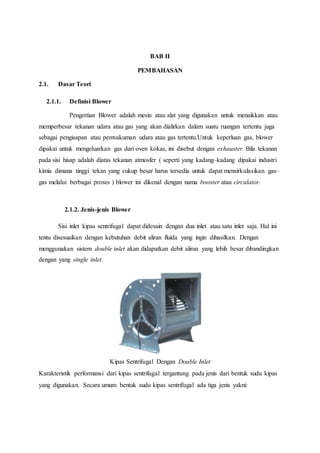

- 3. BAB II PEMBAHASAN 2.1. Dasar Teori 2.1.1. Definisi Blower Pengertian Blower adalah mesin atau alat yang digunakan untuk menaikkan atau memperbesar tekanan udara atau gas yang akan dialirkan dalam suatu ruangan tertentu juga sebagai pengisapan atau pemvakuman udara atau gas tertentu.Untuk keperluan gas, blower dipakai untuk mengeluarkan gas dari oven kokas, ini disebut dengan exhauster. Bila tekanan pada sisi hisap adalah diatas tekanan atmosfer ( seperti yang kadangkadang dipakai industri kimia dimana tinggi tekan yang cukup besar harus tersedia untuk dapat mensirkulasikan gas gas melalui berbagai proses ) blower ini dikenal dengan nama booster atau circulator. 2.1.2. Jenis-jenis Blower Sisi inlet kipas sentrifugal dapat didesain dengan dua inlet atau satu inlet saja. Hal ini tentu disesuaikan dengan kebutuhan debit aliran fluida yang ingin dihasilkan. Dengan menggunakan sistem double inlet akan didapatkan debit aliran yang lebih besar dibandingkan dengan yang single inlet. Kipas Sentrifugal Dengan Double Inlet Karakteristik performansi dari kipas sentrifugal tergantung pada jenis dari bentuk sudu kipas yang digunakan. Secara umum bentuk sudu kipas sentrifugal ada tiga jenis yakni:

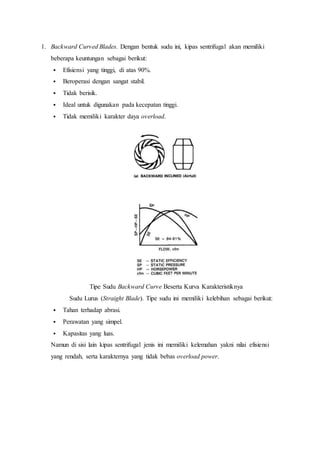

- 4. 1. Backward Curved Blades. Dengan bentuk sudu ini, kipas sentrifugal akan memiliki beberapa keuntungan sebagai berikut: Efisiensi yang tinggi, di atas 90%. Beroperasi dengan sangat stabil. Tidak berisik. Ideal untuk digunakan pada kecepatan tinggi. Tidak memiliki karakter daya overload. Tipe Sudu Backward Curve Beserta Kurva Karakteristiknya Sudu Lurus (Straight Blade). Tipe sudu ini memiliki kelebihan sebagai berikut: Tahan terhadap abrasi. Perawatan yang simpel. Kapasitas yang luas. Namun di sisi lain kipas sentrifugal jenis ini memiliki kelemahan yakni nilai efisiensi yang rendah, serta karakternya yang tidak bebas overload power.

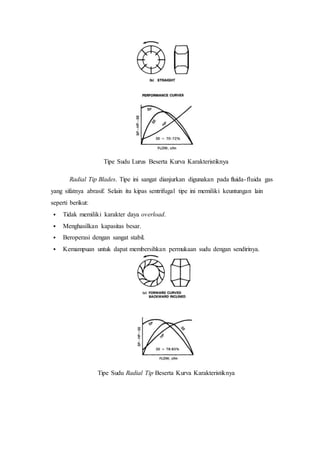

- 5. Tipe Sudu Lurus Beserta Kurva Karakteristiknya Radial Tip Blades. Tipe ini sangat dianjurkan digunakan pada fluida-fluida gas yang sifatnya abrasif. Selain itu kipas sentrifugal tipe ini memiliki keuntungan lain seperti berikut: Tidak memiliki karakter daya overload. Menghasilkan kapasitas besar. Beroperasi dengan sangat stabil. Kemampuan untuk dapat membersihkan permukaan sudu dengan sendirinya. Tipe Sudu Radial Tip Beserta Kurva Karakteristiknya

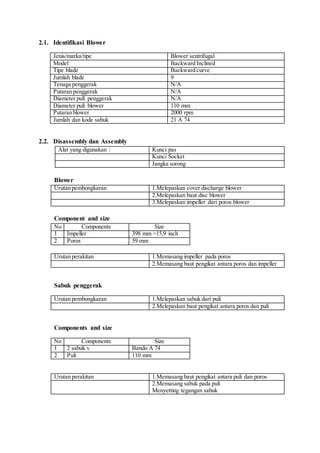

- 6. 2.1. Identifikasi Blower Jenis/marka/tipe Blower sentrifugal Model Backward Inclined Tipe blade Backward curve Jumlah blade 9 Tenaga penggerak N/A Putaran penggerak N/A Diameter puli penggerak N/A Diameter puli blower 110 mm Putaran blower 2000 rpm Jumlah dan kode sabuk 21 A 74 2.2. Disassembly dan Assembly Alat yang digunakan : Kunci pas Kunci Socket Jangka sorong Blower Urutan pembongkaran 1.Melepaskan cover discharge blower 2.Melepaskan baut disc blower 3.Melepaskan impeller dari poros blower Component and size No Components Size 1 Impeller 398 mm =15,9 inch 2 Poros 59 mm Urutan perakitan 1.Memasang impeller pada poros 2.Memasang baut pengikat antara poros dan impeller Sabuk penggerak Urutan pembongkaran 1.Melepaskan sabuk dari puli 2.Melepaskan baut pengikat antara poros dan puli Components and size No Components Size 1 2 sabuk v Bando A 74 2 Puli 110 mm Urutan perakitan 1.Memasang baut pengikat antara puli dan poros 2.Memasang sabuk pada puli Menyetting tegangan sabuk

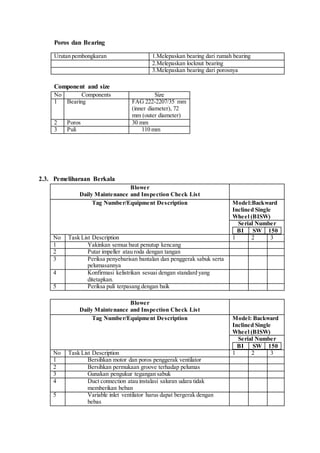

- 7. Poros dan Bearing Urutan pembongkaran 1.Melepaskan bearing dari rumah bearing 2.Melepaskan locknut bearing 3.Melepaskan bearing dari porosnya Component and size No Components Size 1 Bearing FAG 222-2207/35 mm (inner diameter), 72 mm (outer diameter) 2 Poros 30 mm 3 Puli 110 mm 2.3. Pemeliharaan Berkala Blower Daily Maintenance and Inspection Check List Tag Number/Equipment Description Model:Backward Inclined Single Wheel (BISW) Serial Number BI SW 150 No Task List Description 1 2 3 1 Yakinkan semua baut penutup kencang 2 Putar impeller atau roda dengan tangan 3 Periksa penyebarisan bantalan dan penggerak sabuk serta pelumasannya 4 Konfirmasi kelistrikan sesuai dengan standard yang ditetapkan. 5 Periksa puli terpasang dengan baik Blower Daily Maintenance and Inspection Check List Tag Number/Equipment Description Model: Backward Inclined Single Wheel (BISW) Serial Number BI SW 150 No Task List Description 1 2 3 1 Bersihkan motor dan poros penggerak ventilator 2 Bersihkan permukaan groove terhadap pelumas 3 Gunakan pengukur tegangan sabuk 4 Duct connection atau instalasi saluran udara tidak memberikan beban 5 Variable inlet ventilator harus dapat bergerak dengan bebas

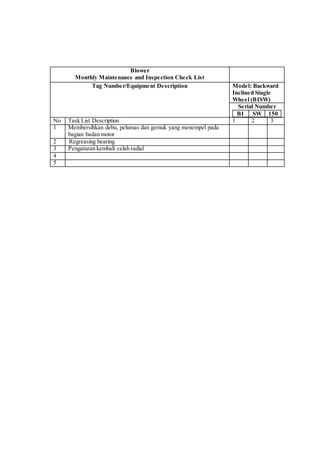

- 8. Blower Monthly Maintenance and Inspection Check List Tag Number/Equipment Description Model: Backward Inclined Single Wheel (BISW) Serial Number BI SW 150 No Task List Description 1 2 3 1 Membersihkan debu, pelumas dan gemuk yang menempel pada bagian badan motor 2 Regreasing bearing 3 Pengaturan kembali celah radial 4 5

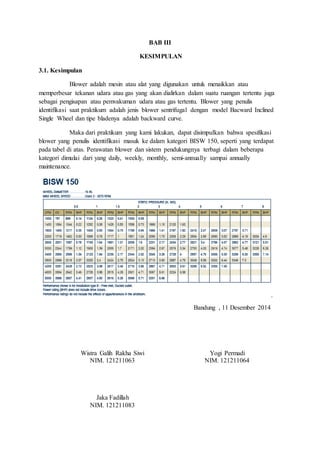

- 9. BAB III KESIMPULAN 3.1. Kesimpulan Blower adalah mesin atau alat yang digunakan untuk menaikkan atau memperbesar tekanan udara atau gas yang akan dialirkan dalam suatu ruangan tertentu juga sebagai pengisapan atau pemvakuman udara atau gas tertentu. Blower yang penulis identifikasi saat praktikum adalah jenis blower sentrifugal dengan model Bacward Inclined Single Wheel dan tipe bladenya adalah backward curve. Maka dari praktikum yang kami lakukan, dapat disimpulkan bahwa spesifikasi blower yang penulis identifikasi masuk ke dalam kategori BISW 150, seperti yang terdapat pada tabel di atas. Perawatan blower dan sistem pendukungnya terbagi dalam beberapa kategori dimulai dari yang daily, weekly, monthly, semi-annually sampai annually maintenance. Bandung , 11 Desember 2014 Wistra Galih Rakha Siwi NIM. 121211063 Yogi Permadi NIM. 121211064 Jaka Fadillah NIM. 121211083
