Percobaan Praktikum Hukum kirchoff
- 1. LAPORAN PRAKTIKUM HUKUM KIRCHOFF RANGKAIAN LISTRIK Disusun Oleh : Rais Usman Adzikri (3.33.16.0.19) LABORATORIUM TELEKOMUNIKASI POLITEKNIK NEGERI SEMARANG 2017

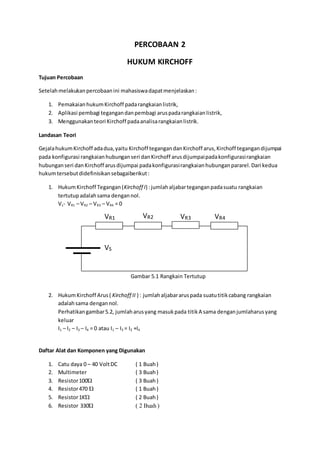

- 2. VR1 VR2 VR3 VR4 VS PERCOBAAN 2 HUKUM KIRCHOFF Tujuan Percobaan Setelahmelakukanpercobaanini mahasiswadapatmenjelaskan: 1. PemakaianhukumKirchoff padarangkaianlistrik, 2. Aplikasi pembagi tegangandanpembagi aruspadarangkaianlistrik, 3. Menggunakanteori Kirchoff padaanalisarangkaianlistrik. Landasan Teori GejalahukumKirchoff adadua,yaitu Kirchoff tegangandanKirchoff arus,Kirchoff tegangandijumpai pada konfigurasi rangkaianhubunganseri danKirchoff arusdijumpaipadakonfigurasirangkaian hubunganseri danKirchoff arusdijumpai padakonfigurasirangkaianhubunganpararel.Dari kedua hukumtersebutdidefinisikansebagaiberikut: 1. HukumKirchoff Tegangan(Kirchoff I) :jumlahaljabarteganganpadasuatu rangkaian tertutupadalahsama dengannol. Vs- VR1 VR2 VR3 VR4 = 0 2. HukumKirchoff Arus( Kirchoff II ) : jumlahaljabararuspada suatutitikcabang rangkaian adalahsama dengannol. Perhatikangambar5.2, jumlaharusyang masukpada titikA sama denganjumlaharusyang keluar I1 I2 I3 I4 = 0 atau I1 I3 = I2 +I4 Daftar Alat dan Komponen yang Digunakan 1. Catu daya 0 40 VoltDC ( 1 Buah) 2. Multimeter ( 3 Buah) 3. Resistor100 ( 3 Buah) 4. Resistor470 ( 1 Buah) 5. Resistor1K ( 2 Buah) 6. Resistor 330 ( 2 Buah ) Gambar 5.1 Rangkain Tertutup

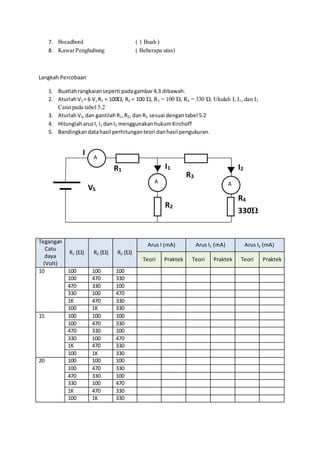

- 3. 7. Breadbord ( 1 Buah ) 8. Kawat Penghubung ( Beberapa utas) Langkah Percobaan 1. Buatlahrangkaianseperti padagambar4.3 dibawah. 2. AturlahVS = 6 V,R1 = 100, R2 = 100 , R3 = 100 , R4 = 330 . Ukulah I, I1, dan I3 Catat pada tabel 5.2 3. AturlahVS,dan gantilahR1,R2, danR3 sesuai dengantabel 5.2 4. HitunglaharusI, I1 danI2 menggunakanhukumKirchoff 5. Bandingkandatahasil perhitunganteori danhasil pengukuran. Tegangan Catu daya (Volt) R1 () R2 () R3 () Arus I (mA) Arus I1 (mA) Arus I2 (mA) Teori Praktek Teori Praktek Teori Praktek 10 100 100 100 100 470 330 470 330 100 330 100 470 1K 470 330 100 1K 330 15 100 100 100 100 470 330 470 330 100 330 100 470 1K 470 330 100 1K 330 20 100 100 100 100 470 330 470 330 100 330 100 470 1K 470 330 100 1K 330 R3 A I R1 A R2 I1 I2 R4 330 VS A
- 4. Hasil Percobaan Tabel 1. RangkaianPararel Tegangan Catu daya (Volt) R1 () R2 () R3 () Arus I (mA) Arus I1 (mA) Arus I2 (mA) Teori Praktek Teori Praktek Teori Praktek 10 100 100 100 55 87 45 67 10 14,77 100 470 330 26,7 42,5 16 22,7 11 15,8 470 330 100 15 27 8,4 17 6,5 9,7 330 100 470 23,8 37 21,2 27 2,65 6 1K 470 330 7,8 12,7 4,57 6,7 3,26 6,2 100 1K 330 20 50 7,9 11,7 12,1 17,7 15 100 100 100 82 78,6 67 62,7 15 15,13 100 470 330 40 38,23 23 22,07 16 15,83 470 330 100 22 22,14 12 12,51 9 9,39 330 100 470 35 34,82 31 30,54 3,8 3,92 1K 470 330 11,7 10,35 6,8 5,96 4 4,21 100 1K 330 30 26,11 11 10,22 18 15,70 20 100 100 100 110 130 89 97 20 52,7 100 470 330 50 58 29 37 20 57 470 330 100 30 35 18 25 13 37 330 100 470 47 47,4 42 41,8 5 5,50 1K 470 330 15,6 15,89 9 9,16 6 6,54 100 1K 330 40 39,9 15,9 15,66 24 24,03

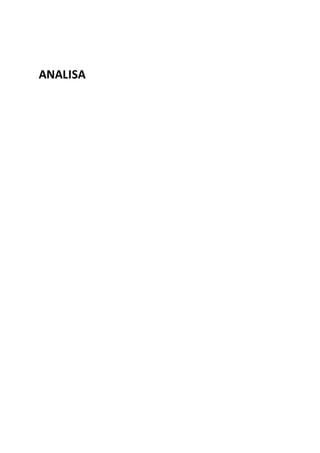

- 5. ANALISA

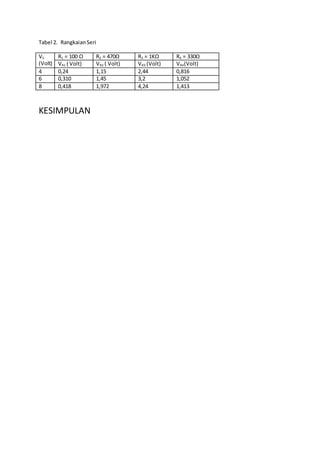

- 8. Tabel 2. RangkaianSeri VS (Volt) R1 = 100 R2 = 470 R3 = 1K R4 = 330 VR1 ( Volt) VR2 ( Volt) VR3 (Volt) VR4(Volt) 4 0,24 1,15 2,44 0,816 6 0,310 1,45 3,2 1,052 8 0,418 1,972 4,24 1,413 KESIMPULAN
