![電流連続モード：CCM
Continuous Current Mode or Continuous Conduction Mode
特徴：
出力容量[W]が大きい
部品点数が多い
ピーク電流が小さくオン損失が小さい
整流ダイオードの逆回復特性(trr)の影響でノイズが発生する
→SiCのショット木バリアダイオードで改善できる
電流不連続モード：DCM
Discontinuous Current Mode or Discontinuous Conduction Mode
特徴：
回路構成が単純なため、コストが安価
ピーク電流が大きくオン損失及びオフ損失が大きい
電流臨界モード：CRM or BCM
Critical Current Mode or Boundary Current Mode or Critical Conduction mode
特徴：
力率が良い
回路構成が単純なため、コストが安価
ノイズが少ない
ピーク電流が大きくオン損失が大きい](https://image.slidesharecdn.com/pfc-130521184127-phpapp01/85/PFC-4-320.jpg)
電流臨界モード方式 PFC 制御回路の基礎(パワーポイント)
- 1. Vac, in C1 1uF C2 200u ILoad 0.5A L1 12 Diode D2 Q1 MOSFET R7 L2 1 2 0 0 Rectifiers PFC TB6819AFG Controller Circuit PARAMETERS: f req = 50Hz Vin = 100Vac 電流臨界モード方式 PFC 制御回路の基礎 2013年5月21日 株式会社ビー?テクノロジー http://www.beetech.info/

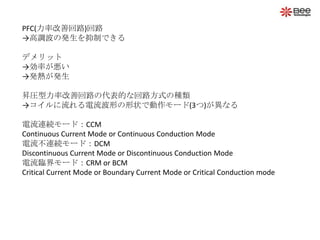

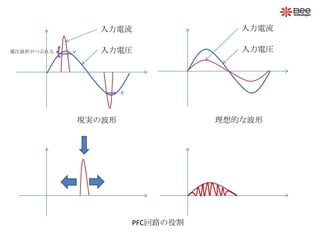

- 2. PFC(力率改善回路)回路 →高調波の発生を抑制できる デメリット →効率が悪い →発熱が発生 昇圧型力率改善回路の代表的な回路方式の種類 →コイルに流れる電流波形の形状で動作モード(3つ)が異なる 電流連続モード：CCM Continuous Current Mode or Continuous Conduction Mode 電流不連続モード：DCM Discontinuous Current Mode or Discontinuous Conduction Mode 電流臨界モード：CRM or BCM Critical Current Mode or Boundary Current Mode or Critical Conduction mode

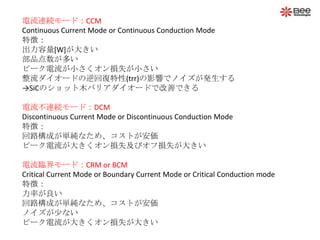

- 4. 電流連続モード：CCM Continuous Current Mode or Continuous Conduction Mode 特徴： 出力容量[W]が大きい 部品点数が多い ピーク電流が小さくオン損失が小さい 整流ダイオードの逆回復特性(trr)の影響でノイズが発生する →SiCのショット木バリアダイオードで改善できる 電流不連続モード：DCM Discontinuous Current Mode or Discontinuous Conduction Mode 特徴： 回路構成が単純なため、コストが安価 ピーク電流が大きくオン損失及びオフ損失が大きい 電流臨界モード：CRM or BCM Critical Current Mode or Boundary Current Mode or Critical Conduction mode 特徴： 力率が良い 回路構成が単純なため、コストが安価 ノイズが少ない ピーク電流が大きくオン損失が大きい

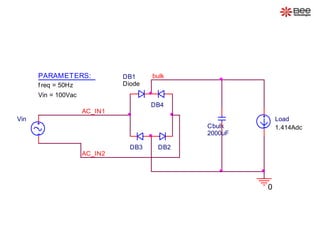

- 5. Vin AC_IN1 PARAMETERS: f req = 50Hz Vin = 100Vac AC_IN2 Cbulk 2000uF 0 bulkDB1 DB2DB3 Diode DB4 Load 1.414Adc

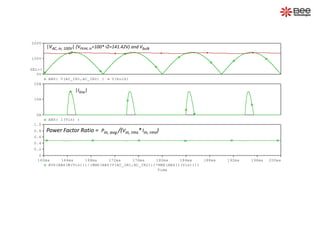

- 6. Time 160ms 164ms 168ms 172ms 176ms 180ms 184ms 188ms 192ms 196ms 200ms AVG(ABS(W(Vin)))/(RMS(ABS(V(AC_IN1,AC_IN2)))*RMS(ABS(I(Vin)))) 0 0.2 0.4 0.6 0.8 1.0 ABS( I(Vin) ) 0A 10A 20A ABS( V(AC_IN1,AC_IN2) ) V(bulk) 0V 100V 200V SEL>> |VAC, in, 100V| (VPEAK, in=100*?2=141.42V) and Vbulk |Iline| Power Factor Ratio = Pin, avg./(Vin, rms* Iin, rms)

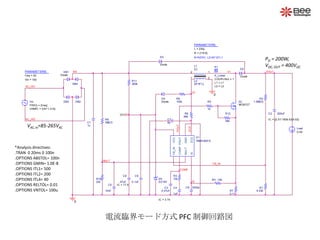

- 7. Load 0.5A R12 39k C9 0.1uF Vin FREQ = {f req} VAMPL = {Vin*1.414} AC_IN1 R4 100 PARAMETERS: f req = 50 Vin = 100 C6 3300p AC_IN2 C1 1u 0 0 R9 3MEG R10 22k C5 10nF C8 47uF IC = 17.9 D5 DZ18V R11 360k R6 68k R8 100k MULT Rtf C3 0.47uF IC = 3.74 L1 {L} 12 PARAMETERS: L = 230u N = {1/9.6} N=N2/N1, L2=(N^2)*L1 VCC V1 R7 0.11 POUT V2 U1 TB6819AFG FB_IN COMP MULT ISZCD GND POUT VCC FB_IN IS ZCD C7 8p R3 10k C4 1uF VOUT R2 1.5MEG R1 9.53k C2 200uF IC = {2.51*1509.53/9.53} COMP L2 {N*N*L} 1 2 K K1 COUPLING = 1 K_Linear L1 = L1 L2 = L2 DB1 Diode D2 Diode D3 Diode D4 DB2DB3 Diode DB4 Q1 MOSFET R5 10 VAC, in=85-265VAC PO = 200W, VDC, OUT = 400VDC *Analysis directives: .TRAN 0 20ms 0 100n .OPTIONS ABSTOL= 100n .OPTIONS GMIN= 1.0E-8 .OPTIONS ITL1= 500 .OPTIONS ITL2= 200 .OPTIONS ITL4= 40 .OPTIONS RELTOL= 0.01 .OPTIONS VNTOL= 100u 電流臨界モード方式 PFC 制御回路図

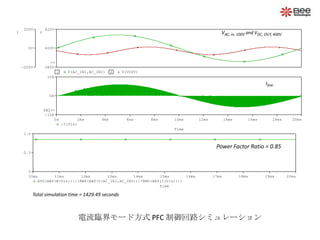

- 8. Time 10ms 11ms 12ms 13ms 14ms 15ms 16ms 17ms 18ms 19ms 20ms AVG(ABS(W(Vin)))/(RMS(ABS(V(AC_IN1,AC_IN2)))*RMS(ABS(I(Vin)))) 0 0.5 1.0 Time 0s 2ms 4ms 6ms 8ms 10ms 12ms 14ms 16ms 18ms 20ms -I(Vin) -10A 0A 10A SEL>> 1 V(AC_IN1,AC_IN2) 2 V(VOUT) -200V 0V 200V 1 380V 400V 420V 2 >> VAC, in, 100V and VDC, OUT, 400V Iline Power Factor Ratio = 0.85 Total simulation time = 1429.49 seconds 電流臨界モード方式 PFC 制御回路シミュレーション
