Pompa ciepła na dachu budynku
0 likes3,799 views
Zwykle pompa ciepła typu powietrze/woda widziana jest przy budynku. Jest to obecnie traktowane jako standardowe rozwiązanie. Sprzyja temu niski poziom głośności współczesnych pomp ciepła, a także względy praktyczne. Łatwe jest prowadzenie prac montażowych oraz serwisowych. Jednak nadal są sytuacje, gdy dach budynku stanowi korzystne, a czasem jedyne miejsce dla zabudowy pompy ciepła. Przykładem jest gęsta zabudowa budynków i małe powierzchnie działek. Również względy estetyczne jak dla np. budynków zabytkowych mogą decydować o potrzebie montażu pompy ciepła na dachu.
Pompa ciepła na dachu budynku
- 1. Pompa ciepła na dachu budynku Warunki zastosowania pompy ciepła na dachu budynku Wymagania i zalecenia dla zabudowy pompy ciepła na dachu Kryteria wyboru pompy ciepła do zabudowy na dachu Wydanie 1/2019 30.09.2019 eko-blog.pl vaillant.pl
- 2. 2 W większości przypadków, pompa ciepła typu powietrze/woda instalowana jest przy budynku. Decyduje o tym wygoda prowadzenia prac montażowych, a także serwisowych. Nie mniej istotna jest bliska odległość od pomieszczenia kotłowni, gdzie znajduje się jednostka wewnętrzna pompy ciepła (typu SPLIT) oraz osprzęt systemu grzewczego. Pompa ciepła powietrze/woda – wybór miejsca zabudowy urządzenia

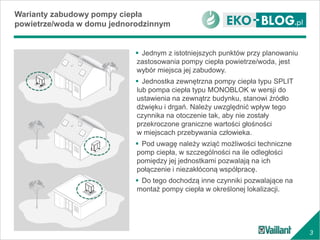

- 3. 3 Warianty zabudowy pompy ciepła powietrze/woda w domu jednorodzinnym Jednym z istotniejszych punktów przy planowaniu zastosowania pompy ciepła powietrze/woda, jest wybór miejsca jej zabudowy. Jednostka zewnętrzna pompy ciepła typu SPLIT lub pompa ciepła typu MONOBLOK w wersji do ustawienia na zewnątrz budynku, stanowi źródło dźwięku i drgań. Należy uwzględnić wpływ tego czynnika na otoczenie tak, aby nie zostały przekroczone graniczne wartości głośności w miejscach przebywania człowieka. Pod uwagę należy wziąć możliwości techniczne pomp ciepła, w szczególności na ile odległości pomiędzy jej jednostkami pozwalają na ich połączenie i niezakłóconą współpracę. Do tego dochodzą inne czynniki pozwalające na montaż pompy ciepła w określonej lokalizacji.

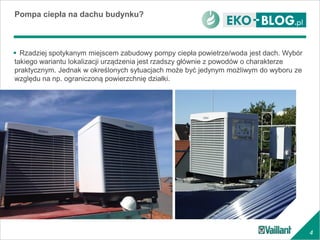

- 4. 4 Rzadziej spotykanym miejscem zabudowy pompy ciepła powietrze/woda jest dach. Wybór takiego wariantu lokalizacji urządzenia jest rzadszy głównie z powodów o charakterze praktycznym. Jednak w określonych sytuacjach może być jedynym możliwym do wyboru ze względu na np. ograniczoną powierzchnię działki. Pompa ciepła na dachu budynku?
- 5. 5 Zabudowa pompy ciepła na dachu może być korzystna w budynkach w zwartej zabudowie, przy małej powierzchni działki, a także w budynkach wielkokubaturowych z płaskim dachem. Również budynki zabytkowe ze względów estetycznych mogą wymuszać zabudowę pompy ciepła w miejscu niewidocznym, a więc np. na dachu. Dach może być też wykorzystany jako miejsce instalacji pompy ciepła na garażu, budynku gospodarczym i ogólnie w wydzielonym obiekcie w którym znajduje się pomieszczenie kotłowni. Kiedy można wybierać wariant zabudowy pompy ciepła na dachu?

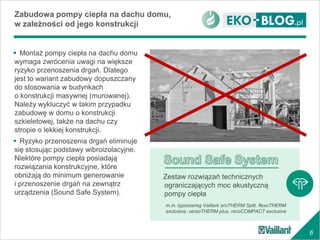

- 6. 6 Zabudowa pompy ciepła na dachu domu, w zależności od jego konstrukcji Montaż pompy ciepła na dachu domu wymaga zwrócenia uwagi na większe ryzyko przenoszenia drgań. Dlatego jest to wariant zabudowy dopuszczany do stosowania w budynkach o konstrukcji masywnej (murowanej). Należy wykluczyć w takim przypadku zabudowę w domu o konstrukcji szkieletowej, także na dachu czy stropie o lekkiej konstrukcji. Ryzyko przenoszenia drgań eliminuje się stosując podstawy wibroizolacyjne. Niektóre pompy ciepła posiadają rozwiązania konstrukcyjne, które obniżają do minimum generowanie i przenoszenie drgań na zewnątrz urządzenia (Sound Safe System). m.in. typoszereg Vaillant aroTHERM Split, flexoTHERM exclusive, versoTHERM plus, recoCOMPACT exclusive Zestaw rozwiązań technicznych ograniczających moc akustyczną pompy ciepła

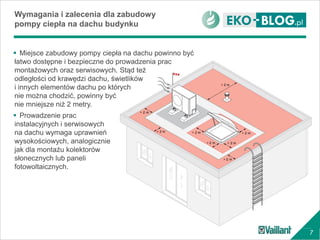

- 7. 7 Wymagania i zalecenia dla zabudowy pompy ciepła na dachu budynku Miejsce zabudowy pompy ciepła na dachu powinno być łatwo dostępne i bezpieczne do prowadzenia prac montażowych oraz serwisowych. Stąd też odległości od krawędzi dachu, świetlików i innych elementów dachu po których nie można chodzić, powinny być nie mniejsze niż 2 metry. Prowadzenie prac instalacyjnych i serwisowych na dachu wymaga uprawnień wysokościowych, analogicznie jak dla montażu kolektorów słonecznych lub paneli fotowoltaicznych.

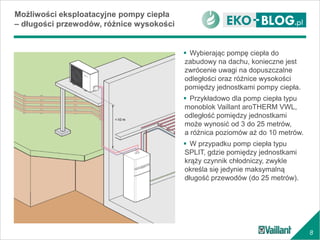

- 8. 8 Możliwości eksploatacyjne pompy ciepła – długości przewodów, różnice wysokości Wybierając pompę ciepła do zabudowy na dachu, konieczne jest zwrócenie uwagi na dopuszczalne odległości oraz różnice wysokości pomiędzy jednostkami pompy ciepła. Przykładowo dla pomp ciepła typu monoblok Vaillant aroTHERM VWL, odległość pomiędzy jednostkami może wynosić od 3 do 25 metrów, a różnica poziomów aż do 10 metrów. W przypadku pomp ciepła typu SPLIT, gdzie pomiędzy jednostkami krąży czynnik chłodniczy, zwykle określa się jedynie maksymalną długość przewodów (do 25 metrów).

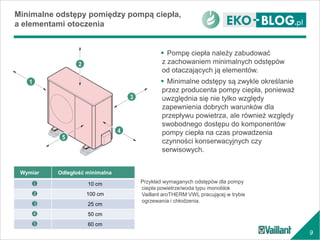

- 9. 9 Minimalne odstępy pomiędzy pompą ciepła, a elementami otoczenia Pompę ciepła należy zabudować z zachowaniem minimalnych odstępów od otaczających ją elementów. Minimalne odstępy są zwykle określanie przez producenta pompy ciepła, ponieważ uwzględnia się nie tylko względy zapewnienia dobrych warunków dla przepływu powietrza, ale również względy swobodnego dostępu do komponentów pompy ciepła na czas prowadzenia czynności konserwacyjnych czy serwisowych. Wymiar Odległość minimalna 10 cm 100 cm 25 cm 50 cm 60 cm 1 2 3 4 5 Przykład wymaganych odstępów dla pompy ciepła powietrze/woda typu monoblok Vaillant aroTHERM VWL pracującej w trybie ogrzewania i chłodzenia.

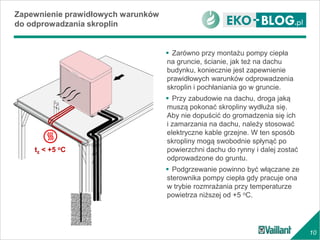

- 10. 10 Zapewnienie prawidłowych warunków do odprowadzania skroplin Zarówno przy montażu pompy ciepła na gruncie, ścianie, jak też na dachu budynku, koniecznie jest zapewnienie prawidłowych warunków odprowadzenia skroplin i pochłaniania go w gruncie. Przy zabudowie na dachu, droga jaką muszą pokonać skropliny wydłuża się. Aby nie dopuścić do gromadzenia się ich i zamarzania na dachu, należy stosować elektryczne kable grzejne. W ten sposób skropliny mogą swobodnie spłynąć po powierzchni dachu do rynny i dalej zostać odprowadzone do gruntu. Podgrzewanie powinno być włączane ze sterownika pompy ciepła gdy pracuje ona w trybie rozmrażania przy temperaturze powietrza niższej od +5 oC. tz < +5 oC

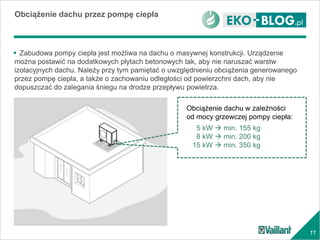

- 11. 11 Obciążenie dachu przez pompę ciepła Zabudowa pompy ciepła jest możliwa na dachu o masywnej konstrukcji. Urządzenie można postawić na dodatkowych płytach betonowych tak, aby nie naruszać warstw izolacyjnych dachu. Należy przy tym pamiętać o uwzględnieniu obciążenia generowanego przez pompę ciepła, a także o zachowaniu odległości od powierzchni dach, aby nie dopuszczać do zalegania śniegu na drodze przepływu powietrza. Obciążenie dachu w zależności od mocy grzewczej pompy ciepła: 5 kW min. 155 kg 8 kW min. 200 kg 15 kW min. 350 kg

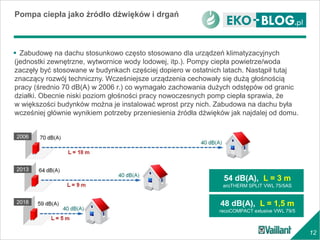

- 12. 12 Pompa ciepła jako źródło dźwięków i drgań 2018 2013 2006 48 dB(A), L = 1,5 m recoCOMPACT exlusive VWL 79/5 54 dB(A), L = 3 m aroTHERM SPLIT VWL 75/5AS Zabudowę na dachu stosunkowo często stosowano dla urządzeń klimatyzacyjnych (jednostki zewnętrzne, wytwornice wody lodowej, itp.). Pompy ciepła powietrze/woda zaczęły być stosowane w budynkach częściej dopiero w ostatnich latach. Nastąpił tutaj znaczący rozwój techniczny. Wcześniejsze urządzenia cechowały się dużą głośnością pracy (średnio 70 dB(A) w 2006 r.) co wymagało zachowania dużych odstępów od granic działki. Obecnie niski poziom głośności pracy nowoczesnych pomp ciepła sprawia, że w większości budynków można je instalować wprost przy nich. Zabudowa na dachu była wcześniej głównie wynikiem potrzeby przeniesienia źródła dźwięków jak najdalej od domu.

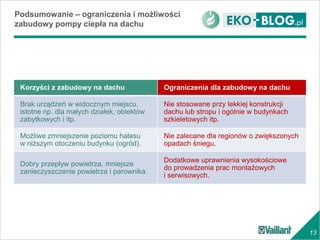

- 13. 13 Podsumowanie – ograniczenia i możliwości zabudowy pompy ciepła na dachu Korzyści z zabudowy na dachu Ograniczenia dla zabudowy na dachu Brak urządzeń w widocznym miejscu, istotne np. dla małych działek, obiektów zabytkowych i itp. Nie stosowane przy lekkiej konstrukcji dachu lub stropu i ogólnie w budynkach szkieletowych itp. Możliwe zmniejszenie poziomu hałasu w niższym otoczeniu budynku (ogród). Nie zalecane dla regionów o zwiększonych opadach śniegu. Dobry przepływ powietrza, mniejsze zanieczyszczenie powietrza i parownika. Dodatkowe uprawnienia wysokościowe do prowadzenia prac montażowych i serwisowych.
