presentasi Pengantar Penginderaan Jauh.ppt
- 2. Data

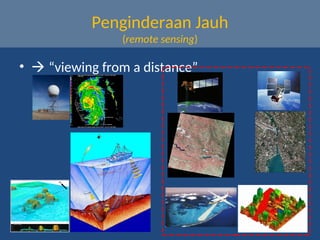

- 4. Penginderaan Jauh (remote sensing) viewing from a distance

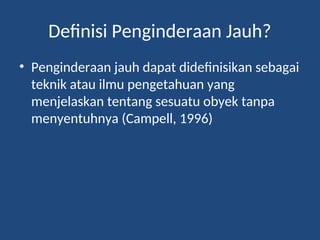

- 5. Definisi Penginderaan Jauh? Penginderaan jauh dapat didefinisikan sebagai teknik atau ilmu pengetahuan yang menjelaskan tentang sesuatu obyek tanpa menyentuhnya (Campell, 1996)

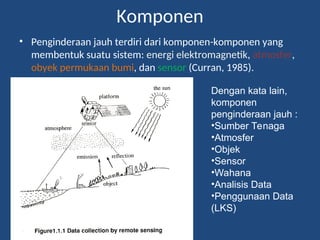

- 6. Komponen Penginderaan jauh terdiri dari komponen-komponen yang membentuk suatu sistem: energi elektromagnetik, atmosfer, obyek permukaan bumi, dan sensor (Curran, 1985). Dengan kata lain, komponen penginderaan jauh : Sumber Tenaga Atmosfer Objek Sensor Wahana Analisis Data Penggunaan Data (LKS)

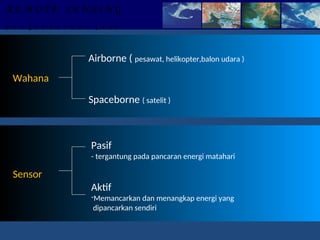

- 7. R E M O T E S E N S I N G p . e . n . g . I . n . d . e . r . a . a . n j . a . u .h Wahana Airborne ( pesawat, helikopter,balon udara ) Spaceborne ( satelit ) Sensor Pasif - tergantung pada pancaran energi matahari Aktif -Memancarkan dan menangkap energi yang dipancarkan sendiri

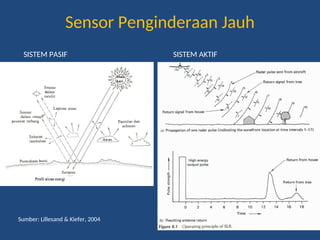

- 8. Sensor Penginderaan Jauh Sumber: Lillesand & Kiefer, 2004 SISTEM PASIF SISTEM AKTIF

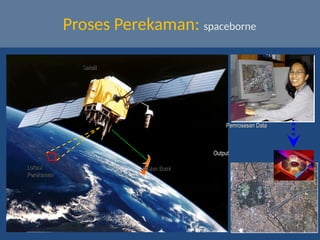

- 9. Pemrosesan Data Pemrosesan Data Lokasi Lokasi Perekaman Perekaman Satelit Satelit Stasiun Bumi Stasiun Bumi Output Output Proses Perekaman: spaceborne

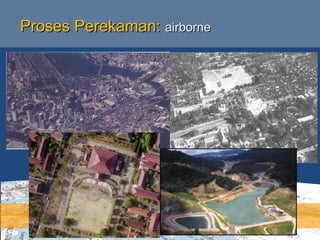

- 10. Proses Perekaman: Proses Perekaman: airborne airborne

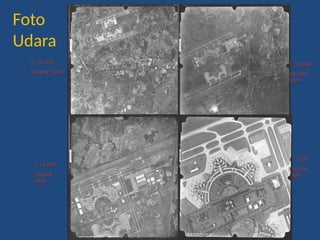

- 11. Foto Udara 1 : 50.000 1 : 50.000 TAHUN 1994 TAHUN 1994 1 :15.000 1 :15.000 TAHUN TAHUN 1990 1990 1 :30.000 1 :30.000 TAHUN TAHUN 1994 1994 1 : 7000 1 : 7000 TAHUN TAHUN 1996 1996

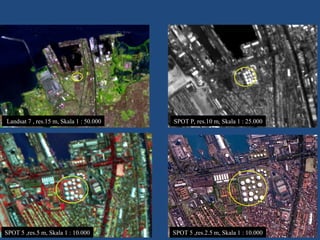

- 12. SPOT P, res.10 m, Skala 1 : 25.000 SPOT 5 ,res.5 m, Skala 1 : 10.000 SPOT 5 ,res.2.5 m, Skala 1 : 10.000 Landsat 7 , res.15 m, Skala 1 : 50.000

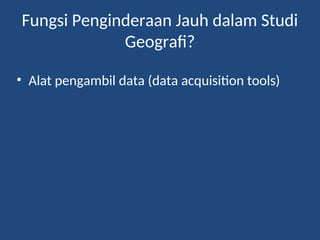

- 13. Fungsi Penginderaan Jauh dalam Studi Geografi? Alat pengambil data (data acquisition tools)

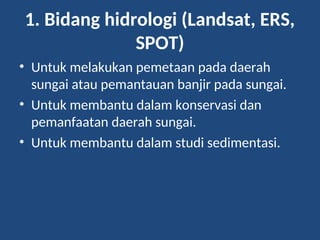

- 14. 1. Bidang hidrologi (Landsat, ERS, SPOT) Untuk melakukan pemetaan pada daerah sungai atau pemantauan banjir pada sungai. Untuk membantu dalam konservasi dan pemanfaatan daerah sungai. Untuk membantu dalam studi sedimentasi.

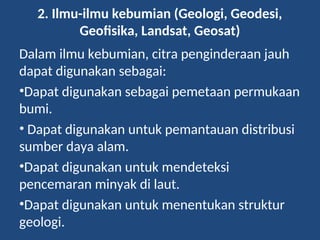

- 15. 2. Ilmu-ilmu kebumian (Geologi, Geodesi, Geofisika, Landsat, Geosat) Dalam ilmu kebumian, citra penginderaan jauh dapat digunakan sebagai: Dapat digunakan sebagai pemetaan permukaan bumi. Dapat digunakan untuk pemantauan distribusi sumber daya alam. Dapat digunakan untuk mendeteksi pencemaran minyak di laut. Dapat digunakan untuk menentukan struktur geologi.

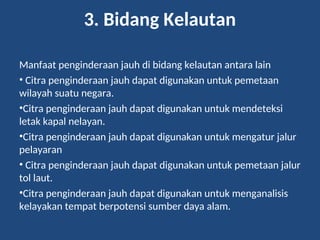

- 16. 3. Bidang Kelautan Manfaat penginderaan jauh di bidang kelautan antara lain Citra penginderaan jauh dapat digunakan untuk pemetaan wilayah suatu negara. Citra penginderaan jauh dapat digunakan untuk mendeteksi letak kapal nelayan. Citra penginderaan jauh dapat digunakan untuk mengatur jalur pelayaran Citra penginderaan jauh dapat digunakan untuk pemetaan jalur tol laut. Citra penginderaan jauh dapat digunakan untuk menganalisis kelayakan tempat berpotensi sumber daya alam.

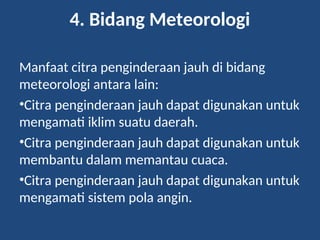

- 17. 4. Bidang Meteorologi Manfaat citra penginderaan jauh di bidang meteorologi antara lain: Citra penginderaan jauh dapat digunakan untuk mengamati iklim suatu daerah. Citra penginderaan jauh dapat digunakan untuk membantu dalam memantau cuaca. Citra penginderaan jauh dapat digunakan untuk mengamati sistem pola angin.

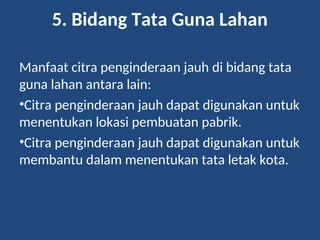

- 18. 5. Bidang Tata Guna Lahan Manfaat citra penginderaan jauh di bidang tata guna lahan antara lain: Citra penginderaan jauh dapat digunakan untuk menentukan lokasi pembuatan pabrik. Citra penginderaan jauh dapat digunakan untuk membantu dalam menentukan tata letak kota.

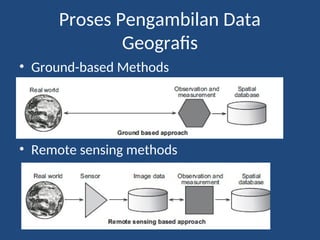

- 19. Proses Pengambilan Data Geografis Ground-based Methods Remote sensing methods

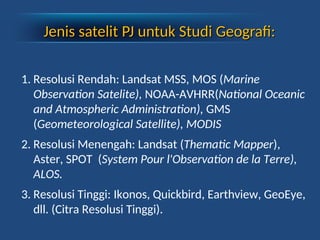

- 20. Jenis satelit Jenis satelit PJ PJ untuk Studi Geografi: untuk Studi Geografi: 1. Resolusi Rendah: Landsat MSS, MOS (Marine Observation Satelite), NOAA-AVHRR(National Oceanic and Atmospheric Administration), GMS (Geometeorological Satellite), MODIS 2. Resolusi Menengah: Landsat (Thematic Mapper), Aster, SPOT (System Pour l'Observation de la Terre), ALOS. 3. Resolusi Tinggi: Ikonos, Quickbird, Earthview, GeoEye, dll. (Citra Resolusi Tinggi).

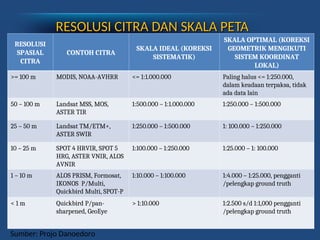

- 21. RESOLUSI SPASIAL CITRA CONTOH CITRA SKALA IDEAL (KOREKSI SISTEMATIK) SKALA OPTIMAL (KOREKSI GEOMETRIK MENGIKUTI SISTEM KOORDINAT LOKAL) >= 100 m MODIS, NOAA-AVHRR <= 1:1.000.000 Paling halus <= 1:250.000, dalam keadaan terpaksa, tidak ada data lain 50 100 m Landsat MSS, MOS, ASTER TIR 1:500.000 1:1.000.000 1:250.000 1:500.000 25 50 m Landsat TM/ETM+, ASTER SWIR 1:250.000 1:500.000 1: 100.000 1:250.000 10 25 m SPOT 4 HRVIR, SPOT 5 HRG, ASTER VNIR, ALOS AVNIR 1:100.000 1:250.000 1:25.000 1: 100.000 1 10 m ALOS PRISM, Formosat, IKONOS P/Multi, Quickbird Multi, SPOT-P 1:10.000 1:100.000 1:4.000 1:25.000, pengganti /pelengkap ground truth < 1 m Quickbird P/pan- sharpened, GeoEye > 1:10.000 1:2.500 s/d 1:1,000 pengganti /pelengkap ground truth Sumber: Projo Danoedoro RESOLUSI CITRA DAN SKALA PETA RESOLUSI CITRA DAN SKALA PETA

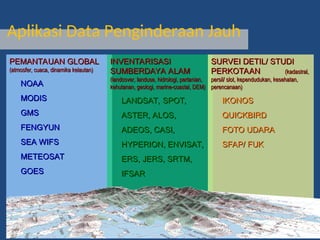

- 22. Aplikasi Data Penginderaan Jauh PEMANTAUAN GLOBAL PEMANTAUAN GLOBAL (atmosfer, cuaca, dinamika kelautan) (atmosfer, cuaca, dinamika kelautan) NOAA NOAA MODIS MODIS GMS GMS FENGYUN FENGYUN SEA WIFS SEA WIFS METEOSAT METEOSAT GOES GOES INVENTARISASI INVENTARISASI SUMBERDAYA ALAM SUMBERDAYA ALAM (landcover, landuse, hidrologi, pertanian, (landcover, landuse, hidrologi, pertanian, kehutanan, geologi, marine-coastal, DEM) kehutanan, geologi, marine-coastal, DEM) LANDSAT, SPOT, LANDSAT, SPOT, ASTER, ALOS, ASTER, ALOS, ADEOS, ADEOS, CASI, CASI, HYPERION, ENVISAT, HYPERION, ENVISAT, ERS, JERS, SRTM, ERS, JERS, SRTM, IFSAR IFSAR SURVEI DETIL/ STUDI SURVEI DETIL/ STUDI PERKOTAAN PERKOTAAN (kadastral, (kadastral, persil/ slot, kependudukan, kesehatan, persil/ slot, kependudukan, kesehatan, perencanaan) perencanaan) IKONOS IKONOS QUICKBIRD QUICKBIRD FOTO UDARA FOTO UDARA SFAP/ FUK SFAP/ FUK

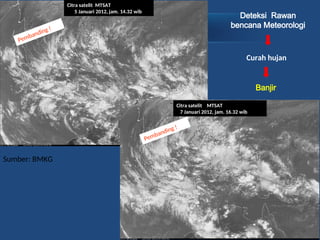

- 23. Citra satelit MTSAT 5 Januari 2012, jam. 14.32 wib Citra satelit MTSAT 7 Januari 2012, jam. 16.32 wib Pembanding ! Pembanding ! Sumber: BMKG Deteksi Rawan bencana Meteorologi Curah hujan Banjir
- 26. Higher resolution air photo
- 27. A Landsat satellite image 30m pixel Lake Erie Downtown Cleveland

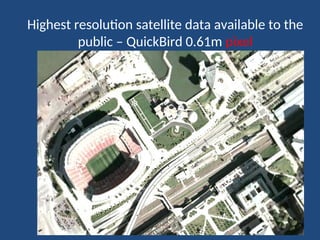

- 28. Highest resolution satellite data available to the public QuickBird 0.61m pixel

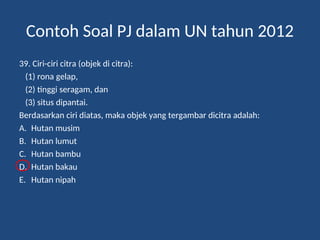

- 29. Contoh Soal PJ dalam UN tahun 2012 39. Ciri-ciri citra (objek di citra): (1) rona gelap, (2) tinggi seragam, dan (3) situs dipantai. Berdasarkan ciri diatas, maka objek yang tergambar dicitra adalah: A. Hutan musim B. Hutan lumut C. Hutan bambu D. Hutan bakau E. Hutan nipah

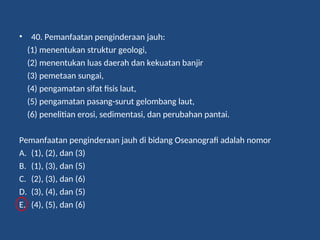

- 30. 40. Pemanfaatan penginderaan jauh: (1) menentukan struktur geologi, (2) menentukan luas daerah dan kekuatan banjir (3) pemetaan sungai, (4) pengamatan sifat fisis laut, (5) pengamatan pasang-surut gelombang laut, (6) penelitian erosi, sedimentasi, dan perubahan pantai. Pemanfaatan penginderaan jauh di bidang Oseanografi adalah nomor A. (1), (2), dan (3) B. (1), (3), dan (5) C. (2), (3), dan (6) D. (3), (4), dan (5) E. (4), (5), dan (6)
