DEFT Conference 2012
SQLite
forensics
Il database Free piu' diffuso al mondo
1.0.2

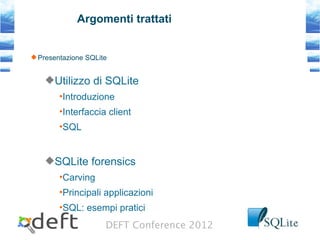

Argomenti trattati
Presentazione SQLite
Utilizzo di SQLite
•Introduzione
•Interfaccia client
•SQL
SQLite forensics
•Carving
•Principali applicazioni
•SQL: esempi pratici

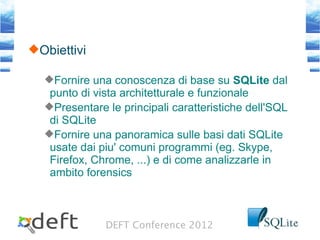

Obiettivi
Fornire una conoscenza di base su SQLite dal
punto di vista architetturale e funzionale
Presentare le principali caratteristiche dell'SQL
di SQLite
Fornire una panoramica sulle basi dati SQLite
usate dai piu' comuni programmi (eg. Skype,
Firefox, Chrome, ...) e di come analizzarle in
ambito forensics

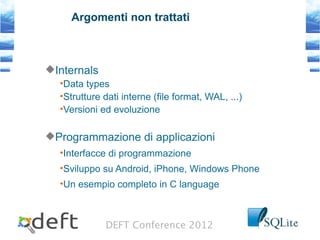

Argomenti non trattati
Internals
•Data types
•Strutture dati interne (file format, WAL, ...)
•Versioni ed evoluzione
Programmazione di applicazioni
•Interfacce di programmazione
•Sviluppo su Android, iPhone, Windows Phone
•Un esempio completo in C language

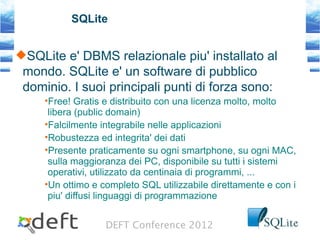

SQLite
SQLite e' DBMS relazionale piu' installato al
mondo. SQLite e' un software di pubblico
dominio. I suoi principali punti di forza sono:
•Free! Gratis e distribuito con una licenza molto, molto
libera (public domain)
•Falcilmente integrabile nelle applicazioni
•Robustezza ed integrita' dei dati
•Presente praticamente su ogni smartphone, su ogni MAC,
sulla maggioranza dei PC, disponibile su tutti i sistemi
operativi, utilizzato da centinaia di programmi, ...
•Un ottimo e completo SQL utilizzabile direttamente e con i
piu' diffusi linguaggi di programmazione

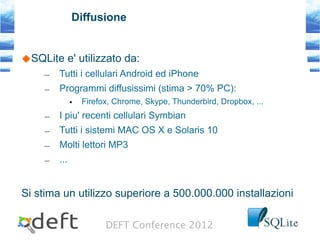

Diffusione
SQLite e' utilizzato da:
– Tutti i cellulari Android ed iPhone
– Programmi diffusissimi (stima > 70% PC):
• Firefox, Chrome, Skype, Thunderbird, Dropbox, ...
– I piu' recenti cellulari Symbian
– Tutti i sistemi MAC OS X e Solaris 10
– Molti lettori MP3
– ...
Si stima un utilizzo superiore a 500.000.000 installazioni

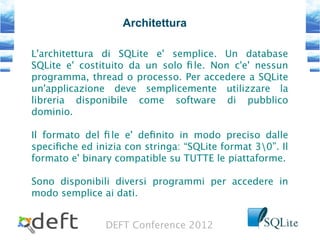

Architettura
L'architettura di SQLite e' semplice. Un database
SQLite e' costituito da un solo fle. Non c'e' nessun
programma, thread o processo. Per accedere a SQLite
un'applicazione deve semplicemente utilizzare la
libreria disponibile come software di pubblico
dominio.
Il formato del fle e' defnito in modo preciso dalle
specifche ed inizia con stringa: “SQLite format 30”. Il
formato e' binary compatible su TUTTE le piattaforme.

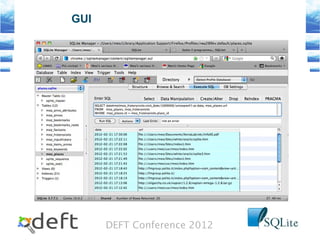

Sono disponibili diversi programmi per accedere in
modo semplice ai dati.

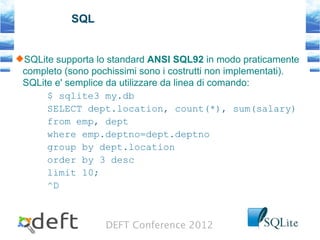

SQL
SQLite supporta lo standard ANSI SQL92 in modo praticamente
completo (sono pochissimi sono i costrutti non implementati).
SQLite e' semplice da utilizzare da linea di comando:
$ sqlite3 my.db
SELECT dept.location, count(*), sum(salary)
from emp, dept
where emp.deptno=dept.deptno
group by dept.location
order by 3 desc
limit 10;
^D

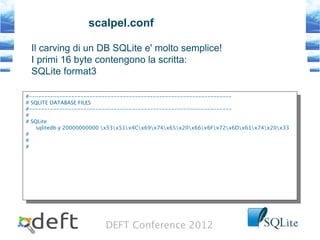

scalpel.conf
#-------------------------------------------------------------------
# SQLITE DATABASE FILES
#-------------------------------------------------------------------
#
# SQLite
sqlitedb y 20000000000 x53x51x4Cx69x74x65x20x66x6Fx72x6Dx61x74x20x33
#
#
#
#-------------------------------------------------------------------
# SQLITE DATABASE FILES
#-------------------------------------------------------------------
#
# SQLite
sqlitedb y 20000000000 x53x51x4Cx69x74x65x20x66x6Fx72x6Dx61x74x20x33
#
#
#
Il carving di un DB SQLite e' molto semplice!
I primi 16 byte contengono la scritta:
SQLite format3

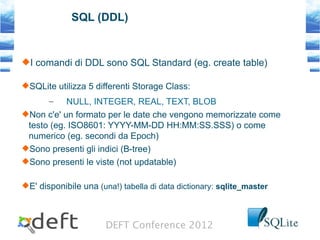

SQL (DDL)
I comandi di DDL sono SQL Standard (eg. create table)
SQLite utilizza 5 differenti Storage Class:
– NULL, INTEGER, REAL, TEXT, BLOB
Non c'e' un formato per le date che vengono memorizzate come
testo (eg. ISO8601: YYYY-MM-DD HH:MM:SS.SSS) o come
numerico (eg. secondi da Epoch)
Sono presenti gli indici (B-tree)
Sono presenti le viste (not updatable)
E' disponibile una (una!) tabella di data dictionary: sqlite_master

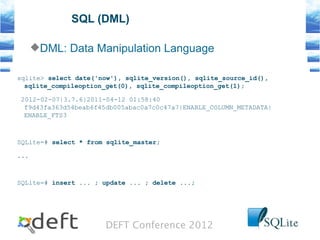

SQL (DML)
DML: Data Manipulation Language
sqlite> select date('now'), sqlite_version(), sqlite_source_id(),
sqlite_compileoption_get(0), sqlite_compileoption_get(1);
2012-02-07|3.7.6|2011-04-12 01:58:40
f9d43fa363d54beab6f45db005abac0a7c0c47a7|ENABLE_COLUMN_METADATA|
ENABLE_FTS3
SQLite=# select * from sqlite_master;
...
SQLite=# insert ... ; update ... ; delete ...;

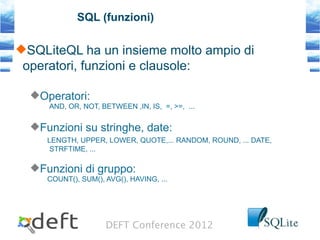

SQL (funzioni)
SQLiteQL ha un insieme molto ampio di
operatori, funzioni e clausole:
Operatori:
AND, OR, NOT, BETWEEN ,IN, IS, =, >=, ...
Funzioni su stringhe, date:
LENGTH, UPPER, LOWER, QUOTE,... RANDOM, ROUND, ... DATE,
STRFTIME, ...
Funzioni di gruppo:
COUNT(), SUM(), AVG(), HAVING, ...

SQLite nei programmi

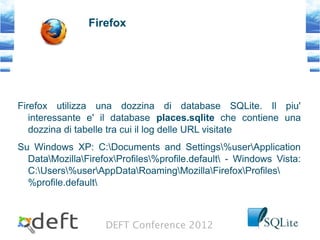

Firefox
Firefox utilizza una dozzina di database SQLite. Il piu'
interessante e' il database places.sqlite che contiene una
dozzina di tabelle tra cui il log delle URL visitate
Su Windows XP: C:Documents and Settings%userApplication
DataMozillaFirefoxProfiles%profile.default - Windows Vista:
C:Users%userAppDataRoamingMozillaFirefoxProfiles
%profile.default

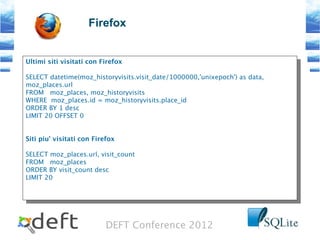

Firefox
Ultimi siti visitati con Firefox
SELECT datetime(moz_historyvisits.visit_date/1000000,'unixepoch') as data,
moz_places.url
FROM moz_places, moz_historyvisits
WHERE moz_places.id = moz_historyvisits.place_id
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Siti piu' visitati con Firefox
SELECT moz_places.url, visit_count
FROM moz_places
ORDER BY visit_count desc
LIMIT 20
Ultimi siti visitati con Firefox
SELECT datetime(moz_historyvisits.visit_date/1000000,'unixepoch') as data,
moz_places.url
FROM moz_places, moz_historyvisits
WHERE moz_places.id = moz_historyvisits.place_id
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Siti piu' visitati con Firefox
SELECT moz_places.url, visit_count
FROM moz_places
ORDER BY visit_count desc
LIMIT 20

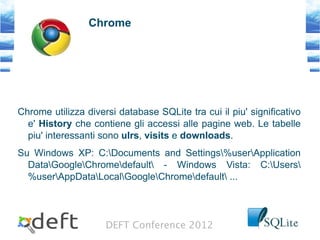

Chrome
Chrome utilizza diversi database SQLite tra cui il piu' significativo
e' History che contiene gli accessi alle pagine web. Le tabelle
piu' interessanti sono ulrs, visits e downloads.
Su Windows XP: C:Documents and Settings%userApplication
DataGoogleChromedefault - Windows Vista: C:Users
%userAppDataLocalGoogleChromedefault ...

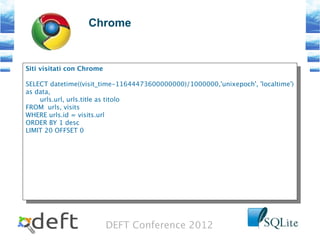

Chrome
Siti visitati con Chrome
SELECT datetime((visit_time-11644473600000000)/1000000,'unixepoch', 'localtime')
as data,
urls.url, urls.title as titolo
FROM urls, visits
WHERE urls.id = visits.url
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Siti visitati con Chrome
SELECT datetime((visit_time-11644473600000000)/1000000,'unixepoch', 'localtime')
as data,
urls.url, urls.title as titolo
FROM urls, visits
WHERE urls.id = visits.url
ORDER BY 1 desc
LIMIT 20 OFFSET 0

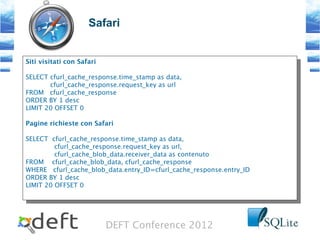

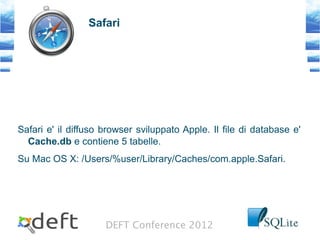

Safari
Safari e' il diffuso browser sviluppato Apple. Il file di database e'
Cache.db e contiene 5 tabelle.
Su Mac OS X: /Users/%user/Library/Caches/com.apple.Safari.

Safari
Siti visitati con Safari
SELECT cfurl_cache_response.time_stamp as data,
cfurl_cache_response.request_key as url
FROM cfurl_cache_response
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Pagine richieste con Safari
cfurl_cache_response.request_key as url,
cfurl_cache_blob_data.receiver_data as contenuto
FROM cfurl_cache_blob_data, cfurl_cache_response
WHERE cfurl_cache_blob_data.entry_ID=cfurl_cache_response.entry_ID
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Siti visitati con Safari
cfurl_cache_response.request_key as url
FROM cfurl_cache_response
ORDER BY 1 desc
LIMIT 20 OFFSET 0
Pagine richieste con Safari
cfurl_cache_response.request_key as url,
cfurl_cache_blob_data.receiver_data as contenuto
FROM cfurl_cache_blob_data, cfurl_cache_response
WHERE cfurl_cache_blob_data.entry_ID=cfurl_cache_response.entry_ID
ORDER BY 1 desc
LIMIT 20 OFFSET 0

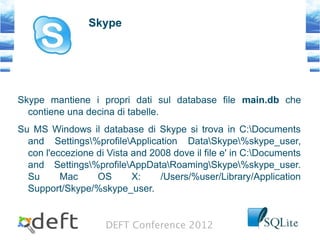

Skype
Skype mantiene i propri dati sul database file main.db che
contiene una decina di tabelle.
Su MS Windows il database di Skype si trova in C:Documents
and Settings%profileApplication DataSkype%skype_user,
con l'eccezione di Vista and 2008 dove il file e' in C:Documents
and Settings%profileAppDataRoamingSkype%skype_user.
Su Mac OS X: /Users/%user/Library/Application
Support/Skype/%skype_user.

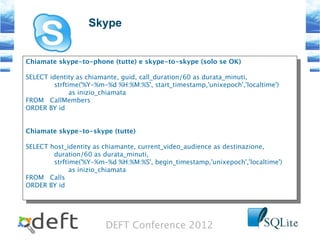

Skype
Chiamate skype-to-phone (tutte) e skype-to-skype (solo se OK)
SELECT identity as chiamante, guid, call_duration/60 as durata_minuti,
strftime('%Y-%m-%d %H:%M:%S', start_timestamp,'unixepoch','localtime')
as inizio_chiamata
FROM CallMembers
ORDER BY id
Chiamate skype-to-skype (tutte)
SELECT host_identity as chiamante, current_video_audience as destinazione,
duration/60 as durata_minuti,
strftime('%Y-%m-%d %H:%M:%S', begin_timestamp,'unixepoch','localtime')
as inizio_chiamata
FROM Calls
ORDER BY id
Chiamate skype-to-phone (tutte) e skype-to-skype (solo se OK)
SELECT identity as chiamante, guid, call_duration/60 as durata_minuti,
strftime('%Y-%m-%d %H:%M:%S', start_timestamp,'unixepoch','localtime')
as inizio_chiamata
FROM CallMembers
ORDER BY id
Chiamate skype-to-skype (tutte)
SELECT host_identity as chiamante, current_video_audience as destinazione,
duration/60 as durata_minuti,
strftime('%Y-%m-%d %H:%M:%S', begin_timestamp,'unixepoch','localtime')
as inizio_chiamata
FROM Calls
ORDER BY id

Skype

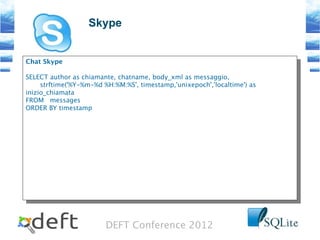

Chat Skype
SELECT author as chiamante, chatname, body_xml as messaggio,
strftime('%Y-%m-%d %H:%M:%S', timestamp,'unixepoch','localtime') as
inizio_chiamata
FROM messages
ORDER BY timestamp
Chat Skype
SELECT author as chiamante, chatname, body_xml as messaggio,
strftime('%Y-%m-%d %H:%M:%S', timestamp,'unixepoch','localtime') as
inizio_chiamata
FROM messages
ORDER BY timestamp

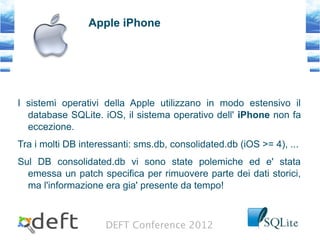

Apple iPhone
I sistemi operativi della Apple utilizzano in modo estensivo il
database SQLite. iOS, il sistema operativo dell' iPhone non fa
eccezione.
Tra i molti DB interessanti: sms.db, consolidated.db (iOS >= 4), ...
Sul DB consolidated.db vi sono state polemiche ed e' stata
emessa un patch specifica per rimuovere parte dei dati storici,
ma l'informazione era gia' presente da tempo!

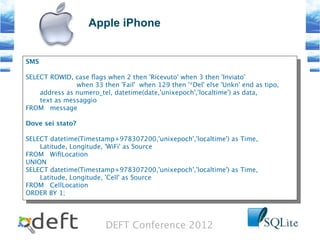

Apple iPhone
SMS
SELECT ROWID, case flags when 2 then 'Ricevuto' when 3 then 'Inviato'
when 33 then 'Fail' when 129 then '*Del' else 'Unkn' end as tipo,
address as numero_tel, datetime(date,'unixepoch','localtime') as data,
text as messaggio
FROM message
Dove sei stato?
SELECT datetime(Timestamp+978307200,'unixepoch','localtime') as Time,
Latitude, Longitude, 'WiFi' as Source
FROM WifLocation
UNION
Latitude, Longitude, 'Cell' as Source
FROM CellLocation
ORDER BY 1;
SMS
SELECT ROWID, case flags when 2 then 'Ricevuto' when 3 then 'Inviato'
when 33 then 'Fail' when 129 then '*Del' else 'Unkn' end as tipo,
address as numero_tel, datetime(date,'unixepoch','localtime') as data,
text as messaggio
FROM message
Dove sei stato?
Latitude, Longitude, 'WiFi' as Source
FROM WifLocation
UNION
Latitude, Longitude, 'Cell' as Source
FROM CellLocation
ORDER BY 1;

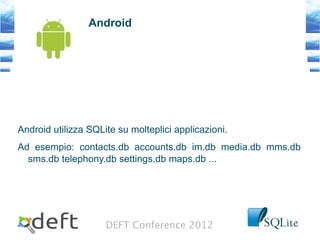

Android
Android utilizza SQLite su molteplici applicazioni.
Ad esempio: contacts.db accounts.db im.db media.db mms.db
sms.db telephony.db settings.db maps.db ...

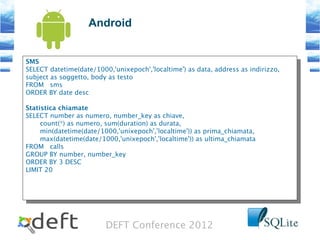

Android
SMS
SELECT datetime(date/1000,'unixepoch','localtime') as data, address as indirizzo,
subject as soggetto, body as testo
FROM sms
ORDER BY date desc
Statistica chiamate
SELECT number as numero, number_key as chiave,
count(*) as numero, sum(duration) as durata,
min(datetime(date/1000,'unixepoch','localtime')) as prima_chiamata,
max(datetime(date/1000,'unixepoch','localtime')) as ultima_chiamata
FROM calls
GROUP BY number, number_key
ORDER BY 3 DESC
LIMIT 20
SMS
SELECT datetime(date/1000,'unixepoch','localtime') as data, address as indirizzo,
subject as soggetto, body as testo
FROM sms
ORDER BY date desc
Statistica chiamate
SELECT number as numero, number_key as chiave,
count(*) as numero, sum(duration) as durata,
min(datetime(date/1000,'unixepoch','localtime')) as prima_chiamata,
max(datetime(date/1000,'unixepoch','localtime')) as ultima_chiamata
FROM calls
GROUP BY number, number_key
ORDER BY 3 DESC
LIMIT 20

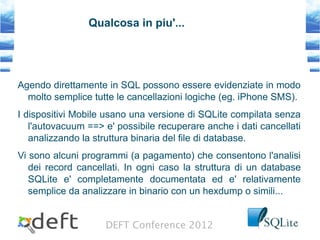

Qualcosa in piu'...
Agendo direttamente in SQL possono essere evidenziate in modo
molto semplice tutte le cancellazioni logiche (eg. iPhone SMS).
I dispositivi Mobile usano una versione di SQLite compilata senza
l'autovacuum ==> e' possibile recuperare anche i dati cancellati
analizzando la struttura binaria del file di database.
Vi sono alcuni programmi (a pagamento) che consentono l'analisi
dei record cancellati. In ogni caso la struttura di un database
SQLite e' completamente documentata ed e' relativamente
semplice da analizzare in binario con un hexdump o simili...

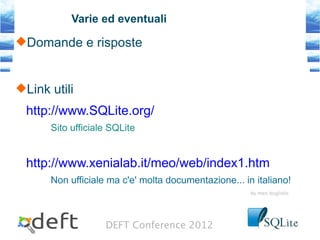

Varie ed eventuali
Domande e risposte
Link utili
http://www.SQLite.org/
Sito ufficiale SQLite
http://www.xenialab.it/meo/web/index1.htm
Non ufficiale ma c'e' molta documentazione... in italiano!
by meo bogliolo

�ݺ�ߣ

Deftcon 2012 - Meo Bogliolo - SQLite Forensics

Recommended

More Related Content

Similar to Deftcon 2012 - Meo Bogliolo - SQLite Forensics (20)

More from Sandro Rossetti (20)

Deftcon 2012 - Meo Bogliolo - SQLite Forensics
