PT3 PILIHAN KT
BAHAGIAN A (SET 1)
(60 Markah)
Jawab semua soalan pada bahagian ini di ruang jawapan yang disediakan
JADUAL 1
1. Berdasarkan situasi pada jadual di atas, susunkan mengikut urutan langkah merawat
cedera ringan dengan mengisi 1,2 dan 3 mengikut susunan pada petak yang disediakan
i. Balut luka dengan kain kasa
ii Bersihkan luka dengan antiseptik
iii. Sapu iodin pada luka
[ 3 markah]
2. Tandakan ( √ ) pada pernyataan yang menerangkan fungsi alatan tangan pada rajah di
bawah
i) Mengukur dan memindahkan jarak
ii) Membuat garisan bersudut tepat
iii) Mengaji ketepatan sudut 90°
iv) Mengukur sudut 30°
v) Menguji kerataan permukaan bahan
[ 3 markah]

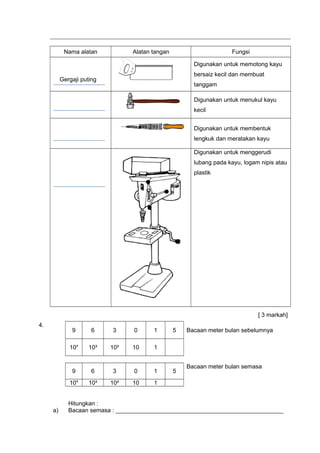

3. Namakan alatan tangan atau mesin yang ditunjukkan dengan fungsi masing-masing
berdasarkan pilihan yang diberi
Tukul bonggol bulat Kikir rata Gergaji puting Tukul kuku kambing
Mesin gerudi meja Gergaji tangan Mesin gerudi lantai Kikir parut
Ibu jari Hilmi cedera terkena penebuk pusat semasa
proses menanda kepingan logam

Nama alatan Alatan tangan Fungsi
Gergaji puting
Digunakan untuk memotong kayu
bersaiz kecil dan membuat
tanggam
Digunakan untuk menukul kayu
kecil
Digunakan untuk membentuk
lengkuk dan meratakan kayu
Digunakan untuk menggerudi
lubang pada kayu, logam nipis atau
plastik
[ 3 markah]
4.
9 6 3 0 1 5 Bacaan meter bulan sebelumnya
104
10³ 10² 10 1
9 6 3 0 1 5
Bacaan meter bulan semasa
104
10³ 10² 10 1
Hitungkan :
a) Bacaan semasa : ___________________________________________________

b) Bacaan sebelum: ___________________________________________________
c) Jumlah unit yang digunakan: __________________________________________
[ 3 markah]
5. Rajah di bawah menunjukkan perintang tetap
Berdasarkan rajah di atas, tulis kod warna perintang tersebut
Warna Kod
Jingga
Hitam
Perang
[ 3 markah]
6 Tandakan ( √ ) pada cara membengkok kaki komponen elektronik yang betul dan
tandakan ( X ) pada alatan yang salah
[ 3 markah]
7. Berikut adalah langkah-langkah membersih perangkap botol mengikut urutan yang betul
dengan menulis 1, 3 dan 4. Langkah 2 diberikan
i) Buang sisa endapan dan cuci mangkuk perangkap
ii) Letakkan baldi di bawah perangkap
iii) Pasang semula mangkuk perangkap
iv) Tanggalkan mangkuk perangkap (pulas mangkuk perangkap dengan
tangan)
2
[ 3 markah]
8. Tandakan ( √ ) pada alatan untuk menghidang makanan dan tandakan ( X ) pada alatan
yang salah
i. Teko, cawan, kutleri
ii Kuali, periuk, sudip
iii. Gelas, pisau meja, piring layan
[ 3 markah]
jingga hitam perang

9. Rajah menunjukkan sebuah objek
Tandakan ( √ ) pada pelan yang betul bagi lukisan piktorial di atas dan tandakan ( X )
pada alatan yang salah di petak yang disediakan
[ 3 markah]
10.
Maklumat berikut menunjukkan bahagian mesin jahit
Berdasarkan rajah, namakan bahagian mesin jahit yang berlabel P, Q dan R
i. P
ii Q
iii. R
Q
P
R

[ 3 markah]
11. Maklumat berikut menunjukkan contoh ruang tempat kediaman
CONTOH JENIS RUANG
A Ruang kerja
B Ruang sosial
C Ruang persendirian
[ 3 markah]
Padankan contoh jenis ruang itu dengan ruang yang betul dengan menulis A, B atau C
pada petak yang disediakan
Ruang bilik tidur
Ruang tamu
Ruang dapur
[ 3 markah]
12 Rajah berikut menunjukkan sebuah bongkah dan pandangan hadapan bagi keratan
penuh A, B dan C adalah bahagian yang terhasil bagi keratan penuh bongkah itu
Tandakan ( √ ) bagi bahagian yang betul untuk dilorek dan tandakan ( X ) bagi yang
salah di petak yang disediakan
A
B
C
[ 3 markah]
A B C

13.
Berdasarkan rajah berikut tentukan kegunaan yang betul bagi kegunaan bahagian
berlabel dengan menulis A, B dan C pada petak yang disediakan
i. Memilih julat yang dikehendaki
ii Melaras bacaan kepada sifar sebelum menguji voltan atau arus elektrik
iii. Melaras bacaan kepada sifar sebelum menguji rintangan
[ 3 markah]
14.
A B C
Padankan litar skematik itu dengan jenis litar yang betul dengan menulis A, B dan C pada
petak yang disediakan
Litar siri selari
Litar siri
Litar selari
[ 3 markah]
15. Rajah berikut menunjukkan simbol komponen elektronik
A B C
Padankan simbol dan fungsi yang betul dengan menulis A, B dan C pada petak yang
disediakan
Digunakan untuk menstabilkan voltan
Digunakan untuk menukarkan arus ulang alik kepada arus terus
Bertindak balas apabila didedahkan kepada cahaya
A
B
C

[ 3 markah]
16. Rajah di bawah menunjukkan satu lukisan skematik
Berdasarkan rajah di atas
Padankan komponen dengan menulis A, B, C, D atau E berdasarkan nama komponen
yang betul pada petak yang disediakan
LED
Transistor
Geganti
[ 3 markah]
17. Tandakan ( √ ) bagi gear dan fungsi yang betul dan tandakan ( X ) bagi yang salah pada
Jenis Gear Fungsi Gear
Digunakan untuk memindahkan tenaga
daripada satu aci ke satu aci lain yang
bersudut 90°
Digunakan untuk memindahkan gerakan
putaran kepada gerakan lurus atau
sebaliknya
Sesuai digunakan untuk mekanisme sistem
pemacu kereta untuk menukar kelajuan
rendah kepada kelajuan tinggi
[ 3 markah]
18.
A
E
D
B
C
Bahagian bawah kekunci yang
berbentuk setengah bulat berada di
dalam alur kekunci pada aci untuk
menahan takal daripada bergerak
atau tertanggal
Setengah bahagian kunci berada di
dalam alur kekunci pada aci
manakala setengah bahagian lagi
berada di dalam takal yang dicantum

A B
Pernyataan di atas menerangkan fungsi pecantum.
Padankan A dan B pada nama kekunci yang betul pada petak yang disediakan
Nama kekunci Pilihan jawapan
Kekunci woodruff
Kekunci persegi
[ 2 markah]
Padan pernyataan A dan B, kekunci manakah yang dinamakan kekunci benam
___________________
[ 1 markah]

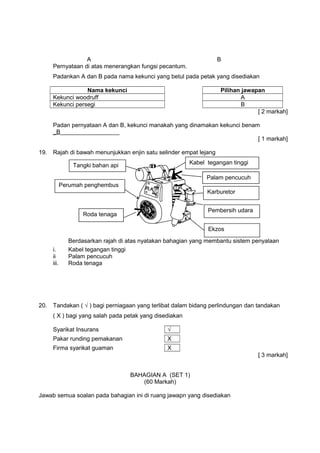

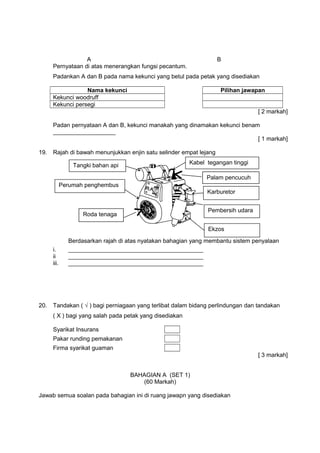

19. Rajah di bawah menunjukkan enjin satu selinder empat lejang
Berdasarkan rajah di atas nyatakan bahagian yang membantu sistem penyalaan
i. _________________________________________
ii _________________________________________
iii. _________________________________________
20. Tandakan ( √ ) bagi perniagaan yang terlibat dalam bidang perlindungan dan tandakan
( X ) bagi yang salah pada petak yang disediakan
Syarikat Insurans
Pakar runding pemakanan
Firma syarikat guaman
[ 3 markah]
BAHAGIAN A (SET 1)
(60 Markah)
Jawab semua soalan pada bahagian ini di ruang jawapn yang disediakan
Tangki bahan api
Perumah penghembus
Karburetor
Pembersih udara
Ekzos
Kabel tegangan tinggi
Roda tenaga
Palam pencucuh

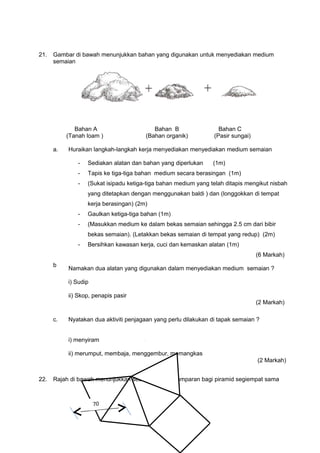

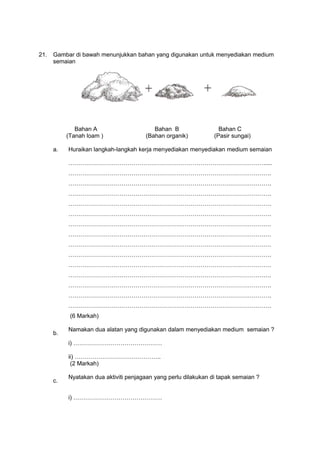

21. Gambar di bawah menunjukkan bahan yang digunakan untuk menyediakan medium
semaian
Bahan A Bahan B Bahan C
(Tanah loam ) (Bahan organik) (Pasir sungai)
a.
b.
c.
Huraikan langkah-langkah kerja menyediakan menyediakan medium semaian
……………………………………………………………………………………….....
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
………………………………………………………………………………………….
(6 Markah)
Namakan dua alatan yang digunakan dalam menyediakan medium semaian ?
i) ………………………………………
ii) ……………………………………..
(2 Markah)
Nyatakan dua aktiviti penjagaan yang perlu dilakukan di tapak semaian ?
i) ………………………………………

ii) ……………………………………...
(2 Markah)

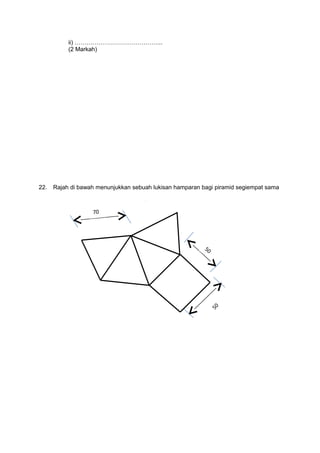

22. Rajah di bawah menunjukkan sebuah lukisan hamparan bagi piramid segiempat sama
70
50
50

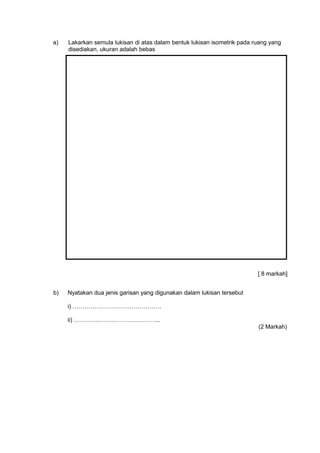

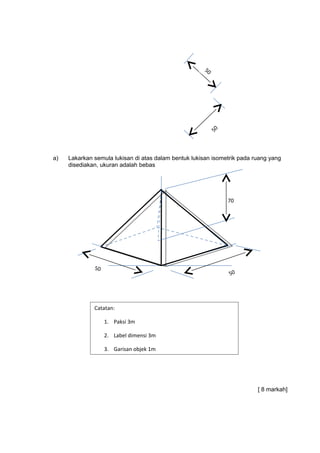

a) Lakarkan semula lukisan di atas dalam bentuk lukisan isometrik pada ruang yang
disediakan, ukuran adalah bebas
[ 8 markah]
b) Nyatakan dua jenis garisan yang digunakan dalam lukisan tersebut
i) ………………………………………
ii) ……………………………………..
(2 Markah)

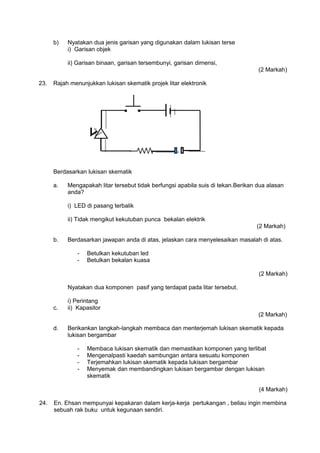

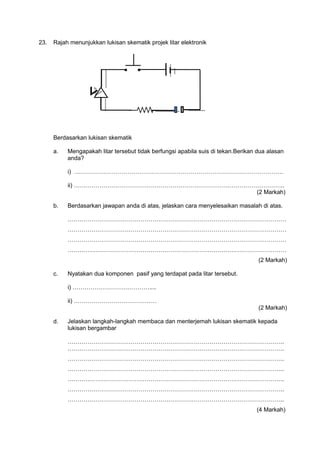

23. Rajah menunjukkan lukisan skematik projek litar elektronik
● ●
Berdasarkan lukisan skematik
a.
b.
c.
d.
Mengapakah litar tersebut tidak berfungsi apabila suis di tekan.Berikan dua alasan
anda?
i) …………………………………………………………………………………………….
ii) ……………………………………………………………………………………………..
(2 Markah)
Berdasarkan jawapan anda di atas, jelaskan cara menyelesaikan masalah di atas.
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
(2 Markah)
Nyatakan dua komponen pasif yang terdapat pada litar tersebut.
i) …………………………………....
ii) ……………………………………
(2 Markah)
Jelaskan langkah-langkah membaca dan menterjemah lukisan skematik kepada
lukisan bergambar
………………………………………………………………………………………………..
………………………………………………………………………………………………..
………………………………………………………………………………………………..
………………………………………………………………………………………………..
………………………………………………………………………………………………..
………………………………………………………………………………………………..
………………………………………………………………………………………………..
(4 Markah)

24. En. Ehsan mempunyai kepakaran dalam kerja-kerja pertukangan , beliau ingin membina
sebuah rak buku untuk kegunaan sendiri.
a. Berikan nama bahan di atas.
i) _________________________________________________________
ii) _________________________________________________________
[ 2 markah]
b. Berdasarkan pernyataan di atas,bandingkan ciri-ciri A dan B .
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
[ 8 markah]
A B

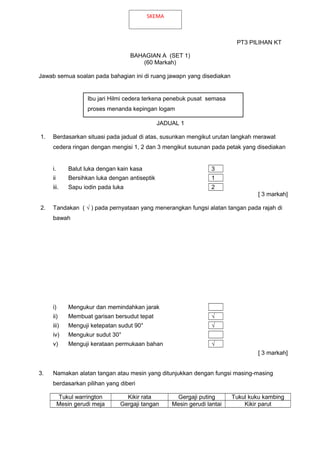

PT3 PILIHAN KT
BAHAGIAN A (SET 1)
(60 Markah)
JADUAL 1
1. Berdasarkan situasi pada jadual di atas, susunkan mengikut urutan langkah merawat
cedera ringan dengan mengisi 1, 2 dan 3 mengikut susunan pada petak yang disediakan
i. Balut luka dengan kain kasa 3
ii Bersihkan luka dengan antiseptik 1
iii. Sapu iodin pada luka 2
[ 3 markah]
2. Tandakan ( √ ) pada pernyataan yang menerangkan fungsi alatan tangan pada rajah di
bawah
i) Mengukur dan memindahkan jarak
ii) Membuat garisan bersudut tepat √
iii) Menguji ketepatan sudut 90° √
iv) Mengukur sudut 30°
v) Menguji kerataan permukaan bahan √
[ 3 markah]

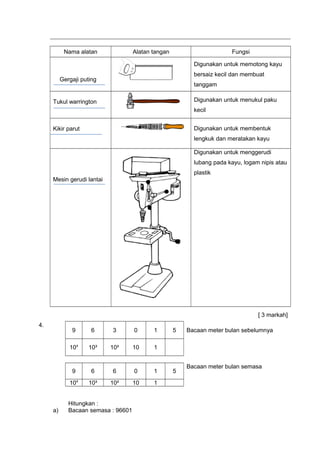

3. Namakan alatan tangan atau mesin yang ditunjukkan dengan fungsi masing-masing
berdasarkan pilihan yang diberi
Tukul warrington Kikir rata Gergaji puting Tukul kuku kambing
Mesin gerudi meja Gergaji tangan Mesin gerudi lantai Kikir parut
Ibu jari Hilmi cedera terkena penebuk pusat semasa
proses menanda kepingan logam
SKEMA

Nama alatan Alatan tangan Fungsi
Gergaji puting
Digunakan untuk memotong kayu
bersaiz kecil dan membuat
tanggam
Tukul warrington Digunakan untuk menukul paku
kecil
Kikir parut Digunakan untuk membentuk
lengkuk dan meratakan kayu
Mesin gerudi lantai
Digunakan untuk menggerudi
lubang pada kayu, logam nipis atau
plastik
[ 3 markah]
4.
9 6 3 0 1 5 Bacaan meter bulan sebelumnya
104
10³ 10² 10 1
9 6 6 0 1 5
Bacaan meter bulan semasa
104
10³ 10² 10 1
Hitungkan :
a) Bacaan semasa : 96601

b) Bacaan sebelum: 96301
c) Jumlah unit yang digunakan: 300 kWj / unit
[ 3 markah]

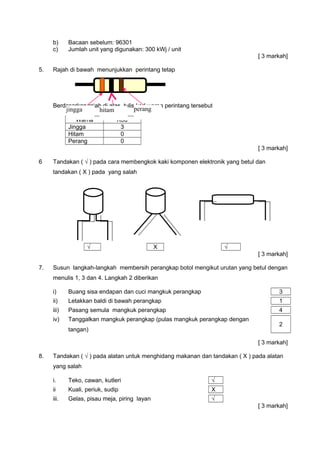

5. Rajah di bawah menunjukkan perintang tetap
Berdasarkan rajah di atas, tulis kod warna perintang tersebut
Warna Kod
Jingga 3
Hitam 0
Perang 0
[ 3 markah]
6 Tandakan ( √ ) pada cara membengkok kaki komponen elektronik yang betul dan
tandakan ( X ) pada yang salah
√ X √
[ 3 markah]
7. Susun langkah-langkah membersih perangkap botol mengikut urutan yang betul dengan
menulis 1, 3 dan 4. Langkah 2 diberikan
i) Buang sisa endapan dan cuci mangkuk perangkap 3
ii) Letakkan baldi di bawah perangkap 1
iii) Pasang semula mangkuk perangkap 4
iv) Tanggalkan mangkuk perangkap (pulas mangkuk perangkap dengan
tangan)
2
[ 3 markah]
8. Tandakan ( √ ) pada alatan untuk menghidang makanan dan tandakan ( X ) pada alatan
yang salah
i. Teko, cawan, kutleri √
ii Kuali, periuk, sudip X
iii. Gelas, pisau meja, piring layan √
[ 3 markah]
jingga hitam perang

9. Rajah menunjukkan sebuah objek
Tandakan ( √ ) pada pelan yang betul bagi lukisan piktorial di atas dan tandakan ( X )
pada yang salah di petak yang disediakan
X √ X
[ 3 markah]
10.
Maklumat berikut menunjukkan bahagian mesin jahit
Berdasarkan rajah, namakan bahagian mesin jahit yang berlabel P, Q dan R
i. P Ceper penegang benang
ii Q Pelaras mata jahitan
iii. R Gigi penolak
Q
P
R

[ 3 markah]
11. Maklumat berikut menunjukkan contoh ruang tempat kediaman
CONTOH JENIS RUANG
A Ruang kerja
B Ruang sosial
C Ruang persendirian
[ 3 markah]
Padankan contoh jenis ruang itu dengan ruang yang betul dengan menulis A, B atau C
pada petak yang disediakan
Ruang bilik tidur C
Ruang tamu B
Ruang dapur A
[ 3 markah]
12 Rajah berikut menunjukkan sebuah bongkah dan pandangan hadapan bagi keratan
penuh A, B dan C adalah bahagian yang terhasil bagi keratan penuh bongkah itu
Tandakan ( √ ) bagi bahagian yang betul untuk dilorek dan tandakan ( X ) bagi yang
salah di petak yang disediakan
A √
B X
C √
[ 3 markah]
A B C

13.
Berdasarkan rajah berikut tentukan kegunaan yang betul bagi kegunaan bahagian
berlabel dengan menulis A, B dan C pada petak yang disediakan
i. Memilih julat yang dikehendaki C
ii Melaras bacaan kepada sifar sebelum menguji voltan atau arus elektrik A
iii. Melaras bacaan kepada sifar sebelum menguji rintangan B
[ 3 markah]
14.
A B C
Padankan litar skematik itu dengan jenis litar yang betul dengan menulis A, B dan C pada
Litar siri selari C
Litar siri A
Litar selari B
[ 3 markah]
15. Rajah berikut menunjukkan simbol komponen elektronik
A B C
Padankan simbol dan fungsi yang betul dengan menulis A, B dan C pada petak yang
disediakan
Digunakan untuk menstabilkan voltan A
Digunakan untuk menukarkan arus ulang alik kepada arus terus C
Bertindak balas apabila didedahkan kepada cahaya B
A
B
C

[ 3 markah]
16. Rajah di bawah menunjukkan satu lukisan skematik
Berdasarkan rajah di atas
Padankan komponen dengan menulis A, B, C, D atau E berdasarkan nama komponen
yang betul pada petak yang disediakan
LED A
Transistor D
Geganti E
[ 3 markah]
17. Tandakan ( √ ) bagi gear dan fungsi yang betul dan tandakan ( X ) bagi yang salah pada
Jenis Gear Fungsi Gear
Digunakan untuk memindahkan tenaga
daripada satu aci ke satu aci lain yang
bersudut 90°
X
Digunakan untuk memindahkan gerakan
putaran kepada gerakan lurus atau
sebaliknya
√
Sesuai digunakan untuk mekanisme sistem
pemacu kereta untuk menukar kelajuan
rendah kepada kelajuan tinggi
√
[ 3 markah]
18.
A
E
D
B
C
Bahagian bawah kekunci yang
berbentuk setengah bulat berada di
dalam alur kekunci pada aci untuk
menahan takal daripada bergerak
atau tertanggal
Setengah bahagian kunci berada di
dalam alur kekunci pada aci
manakala setengah bahagian lagi
berada di dalam takal yang dicantum

A B
Pernyataan di atas menerangkan fungsi pecantum.
Padankan A dan B pada nama kekunci yang betul pada petak yang disediakan
Nama kekunci Pilihan jawapan
Kekunci woodruff A
Kekunci persegi B
[ 2 markah]
Padan pernyataan A dan B, kekunci manakah yang dinamakan kekunci benam
_B__________________
[ 1 markah]
19. Rajah di bawah menunjukkan enjin satu selinder empat lejang
Berdasarkan rajah di atas nyatakan bahagian yang membantu sistem penyalaan
i. Kabel tegangan tinggi
ii Palam pencucuh
iii. Roda tenaga
20. Tandakan ( √ ) bagi perniagaan yang terlibat dalam bidang perlindungan dan tandakan
( X ) bagi yang salah pada petak yang disediakan
Syarikat Insurans √
Pakar runding pemakanan X
Firma syarikat guaman X
[ 3 markah]
BAHAGIAN A (SET 1)
(60 Markah)
Tangki bahan api
Perumah penghembus
Karburetor
Pembersih udara
Ekzos
Kabel tegangan tinggi
Roda tenaga
Palam pencucuh

21. Gambar di bawah menunjukkan bahan yang digunakan untuk menyediakan medium
semaian
Bahan A Bahan B Bahan C
(Tanah loam ) (Bahan organik) (Pasir sungai)
a.
b
Huraikan langkah-langkah kerja menyediakan menyediakan medium semaian
- Sediakan alatan dan bahan yang diperlukan (1m)
- Tapis ke tiga-tiga bahan medium secara berasingan (1m)
- (Sukat isipadu ketiga-tiga bahan medium yang telah ditapis mengikut nisbah
yang ditetapkan dengan menggunakan baldi ) dan (longgokkan di tempat
kerja berasingan) (2m)
- Gaulkan ketiga-tiga bahan (1m)
- (Masukkan medium ke dalam bekas semaian sehingga 2.5 cm dari bibir
bekas semaian). (Letakkan bekas semaian di tempat yang redup) (2m)
- Bersihkan kawasan kerja, cuci dan kemaskan alatan (1m)
(6 Markah)
Namakan dua alatan yang digunakan dalam menyediakan medium semaian ?
i) Sudip
ii) Skop, penapis pasir
(2 Markah)
c. Nyatakan dua aktiviti penjagaan yang perlu dilakukan di tapak semaian ?
i) menyiram
ii) merumput, membaja, menggembur, memangkas
(2 Markah)
22. Rajah di bawah menunjukkan sebuah lukisan hamparan bagi piramid segiempat sama
70

a) Lakarkan semula lukisan di atas dalam bentuk lukisan isometrik pada ruang yang
disediakan, ukuran adalah bebas
[ 8 markah]
50
50
70
50
50
Catatan:
1. Paksi 3m
2. Label dimensi 3m
3. Garisan objek 1m

b) Nyatakan dua jenis garisan yang digunakan dalam lukisan terse
i) Garisan objek
ii) Garisan binaan, garisan tersembunyi, garisan dimensi,
(2 Markah)
23. Rajah menunjukkan lukisan skematik projek litar elektronik
● ●
Berdasarkan lukisan skematik
a.
b.
c.
d.
Mengapakah litar tersebut tidak berfungsi apabila suis di tekan.Berikan dua alasan
anda?
i) LED di pasang terbalik
ii) Tidak mengikut kekutuban punca bekalan elektrik
(2 Markah)
Berdasarkan jawapan anda di atas, jelaskan cara menyelesaikan masalah di atas.
- Betulkan kekutuban led
- Betulkan bekalan kuasa
(2 Markah)
Nyatakan dua komponen pasif yang terdapat pada litar tersebut.
i) Perintang
ii) Kapasitor
(2 Markah)
Berikankan langkah-langkah membaca dan menterjemah lukisan skematik kepada
lukisan bergambar
- Membaca lukisan skematik dan memastikan komponen yang terlibat
- Mengenalpasti kaedah sambungan antara sesuatu komponen
- Terjemahkan lukisan skematik kepada lukisan bergambar
- Menyemak dan membandingkan lukisan bergambar dengan lukisan
skematik
(4 Markah)
24. En. Ehsan mempunyai kepakaran dalam kerja-kerja pertukangan , beliau ingin membina
sebuah rak buku untuk kegunaan sendiri.

a. Berikan nama bahan di atas.
i) MDF
ii) Kayu
[ 2 markah]
b. Berdasarkan pernyataan di atas,bandingkan ciri-ciri A dan B .
Bahan MDF
- Tidak akan retak apabila dipaku pada hujungnya
- Mudah lerai jika ada kecatatan
- Tidak sesuai menggunakan paku
- MDF sesuai untuk pembinaan permukaan yang lebar
- Tidak mudah bengkok dan meleding
Bahan kayu
-. Bahagian hujung mudah retak dan pecah apabila dipaku
- Lebih teguh apabila digankan sebagai bahan penyambungan
- Sesuai untuk semua pengikat
- Tidak sesuai untuk pembinaan permukaan yang lebar
- Mudah mengecut dan meleding
[ 8 markah]
A B

�ݺ�ߣ

Pt3 pilihan kt set 1

Recommended

More Related Content

What's hot (20)

Similar to Pt3 pilihan kt set 1 (20)

Recently uploaded (6)

Pt3 pilihan kt set 1
