Register digunakan untuk menyimpan data dan instruksi yang sedang diproses dengan kecepatan akses lebih cepat daripada memori utama. Terdapat beberapa jenis register seperti register umum, register segmen, register pointer, dan register bendera. Register memiliki kelebihan akses dan penyimpanan yang cepat namun memiliki ukuran kecil dan kapasitas terbatas.
Register
- 1. REGISTER 1. ALBARA IMAMUDIN ARIZONA 2. ALFIK ERMAWAN 3. YOGA SWAMI DEVANADA

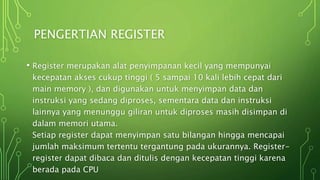

- 2. PENGERTIAN REGISTER Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi ( 5 sampai 10 kali lebih cepat dari main memory ), dan digunakan untuk menyimpan data dan instruksi yang sedang diproses, sementara data dan instruksi lainnya yang menunggu giliran untuk diproses masih disimpan di dalam memori utama. Setiap register dapat menyimpan satu bilangan hingga mencapai jumlah maksimum tertentu tergantung pada ukurannya. Register- register dapat dibaca dan ditulis dengan kecepatan tinggi karena berada pada CPU

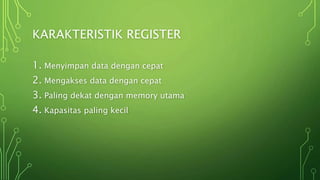

- 3. KARAKTERISTIK REGISTER 1. Menyimpan data dengan cepat 2. Mengakses data dengan cepat 3. Paling dekat dengan memory utama 4. Kapasitas paling kecil

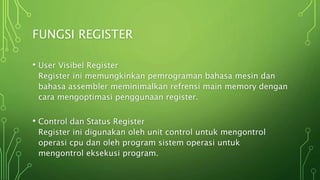

- 4. FUNGSI REGISTER User Visibel Register Register ini memungkinkan pemrograman bahasa mesin dan bahasa assembler meminimalkan refrensi main memory dengan cara mengoptimasi penggunaan register. Control dan Status Register Register ini digunakan oleh unit control untuk mengontrol operasi cpu dan oleh program sistem operasi untuk mengontrol eksekusi program.

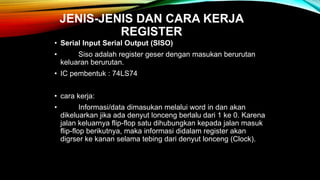

- 5. JENIS-JENIS DAN CARA KERJA REGISTER Serial Input Serial Output (SISO) Siso adalah register geser dengan masukan berurutan keluaran berurutan. IC pembentuk : 74LS74 cara kerja: Informasi/data dimasukan melalui word in dan akan dikeluarkan jika ada denyut lonceng berlalu dari 1 ke 0. Karena jalan keluarnya flip-flop satu dihubungkan kepada jalan masuk flip-flop berikutnya, maka informasi didalam register akan digrser ke kanan selama tebing dari denyut lonceng (Clock).

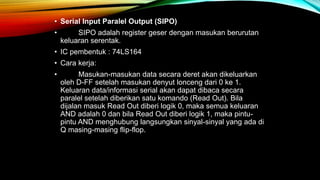

- 6. Serial Input Paralel Output (SIPO) SIPO adalah register geser dengan masukan berurutan keluaran serentak. IC pembentuk : 74LS164 Cara kerja: Masukan-masukan data secara deret akan dikeluarkan oleh D-FF setelah masukan denyut lonceng dari 0 ke 1. Keluaran data/informasi serial akan dapat dibaca secara paralel setelah diberikan satu komando (Read Out). Bila dijalan masuk Read Out diberi logik 0, maka semua keluaran AND adalah 0 dan bila Read Out diberi logik 1, maka pintu- pintu AND menghubung langsungkan sinyal-sinyal yang ada di Q masing-masing flip-flop.

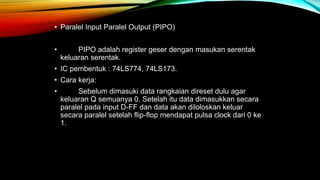

- 7. Paralel Input Paralel Output (PIPO) PIPO adalah register geser dengan masukan serentak keluaran serentak. IC pembentuk : 74LS774, 74LS173. Cara kerja: Sebelum dimasuki data rangkaian direset dulu agar keluaran Q semuanya 0. Setelah itu data dimasukkan secara paralel pada input D-FF dan data akan diloloskan keluar secara paralel setelah flip-flop mendapat pulsa clock dari 0 ke 1.

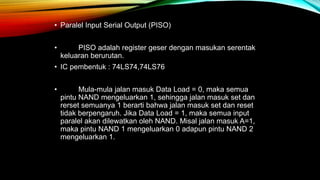

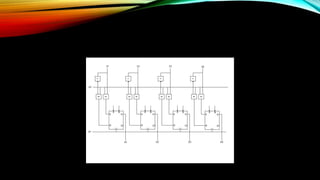

- 8. Paralel Input Serial Output (PISO) PISO adalah register geser dengan masukan serentak keluaran berurutan. IC pembentuk : 74LS74,74LS76 Mula-mula jalan masuk Data Load = 0, maka semua pintu NAND mengeluarkan 1, sehingga jalan masuk set dan rerset semuanya 1 berarti bahwa jalan masuk set dan reset tidak berpengaruh. Jika Data Load = 1, maka semua input paralel akan dilewatkan oleh NAND. Misal jalan masuk A=1, maka pintu NAND 1 mengeluarkan 0 adapun pintu NAND 2 mengeluarkan 1.
- 9. GOLONGAN REGISTER 1. General Purpose Register (Scratch-Pad Register) General Purpose Register terdiri dari emapt buah (4) register yang mempunyai kemampuan 16 bit dan dapat dibagi menjadi Register Low dan High Bits yang masing-masing berkemampuan 8 bit. 則 AX (AH + AL) = Accumulator Register Register AX merupakan register aritmatik, karena register ini selalu dipakai dalam operasi penambahan, pengurangan, perkalian dan pembagian. Setiap register general purpose mempunyai Register Low dan Register High, maka untuk AX register low-nya adalah AL dan register high-nya adalah AH. Register AH merupakan tempat menaruh nilai service number untuk beberapa Interrupt tertentu.

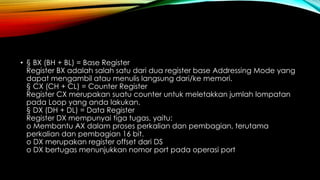

- 10. 則 BX (BH + BL) = Base Register Register BX adalah salah satu dari dua register base Addressing Mode yang dapat mengambil atau menulis langsung dari/ke memori. 則 CX (CH + CL) = Counter Register Register CX merupakan suatu counter untuk meletakkan jumlah lompatan pada Loop yang anda lakukan. 則 DX (DH + DL) = Data Register Register DX mempunyai tiga tugas, yaitu: o Membantu AX dalam proses perkalian dan pembagian, terutama perkalian dan pembagian 16 bit. o DX merupakan register offset dari DS o DX bertugas menunjukkan nomor port pada operasi port

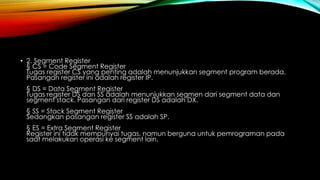

- 11. 2. Segment Register 則 CS = Code Segment Register Tugas register CS yang penting adalah menunjukkan segment program berada. Pasangan register ini adalah register IP. 則 DS = Data Segment Register Tugas register DS dan SS adalah menunjukkan segmen dari segment data dan segment stack. Pasangan dari register DS adalah DX. 則 SS = Stack Segment Register Sedangkan pasangan register SS adalah SP. 則 ES = Extra Segment Register Register ini tidak mempunyai tugas, namun berguna untuk pemrograman pada saat melakukan operasi ke segment lain.

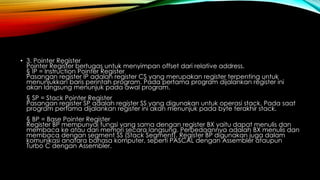

- 12. 3. Pointer Register Pointer Register bertugas untuk menyimpan offset dari relative address. 則 IP = Instruction Pointer Register Pasangan register IP adalah register CS yang merupakan register terpenting untuk menunjukkan baris perintah program. Pada pertama program dijalankan register ini akan langsung menunjuk pada awal program. 則 SP = Stack Pointer Register Pasangan register SP adalah register SS yang digunakan untuk operasi stack. Pada saat program pertama dijalankan register ini akan menunjuk pada byte terakhir stack. 則 BP = Base Pointer Register Register BP mempunyai fungsi yang sama dengan register BX yaitu dapat menulis dan membaca ke atau dari memori secara langsung. Perbedaannya adalah BX menulis dan membaca dengan segment SS (Stack Segment). Register BP digunakan juga dalam komunikasi anatara bahasa komputer, seperti PASCAL dengan Assembler ataupun Turbo C dengan Assembler.
- 13. 4. Index Register Index Register terdiri dari dua register yaitu register DI dan SI, dimana kedua register ini merupakan register yang dipakai untuk melakukan Operasi String. Kedua register ini sering digunakan untuk menulis dan membaca ke atau dari memori seperti BX dan BP. 則 SI = Source Index Register 則 DI = Destination Index Register

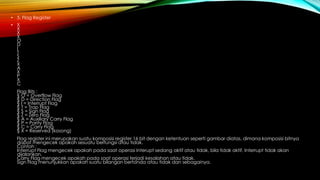

- 14. 5. Flag Register X X X X O D I T S Z X A X P X C Flag Bits : 則 O = Overflow Flag 則 D = Direction Flag 則 I = Interrupt Flag 則 T = Trap Flag 則 S = Sign Flag 則 Z = Zero Flag 則 A = Auxiliary Carry Flag 則 P = Parity Flag 則 C = Carry Flag 則 X = Reserved (kosong) Flag register ini merupakan suatu komposisi register 16 bit dengan ketentuan seperti gambar diatas, dimana komposisi bitnya dapat mengecek apakah sesuatu berfungsi atau tidak. Contoh : Interrupt Flag mengecek apakah pada saat operasi Interupt sedang aktif atau tidak, bila tidak aktif, Interrupt tidak akan dijalankan. Carry Flag mengecek apakah pada saat operasi terjadi kesalahan atau tidak. Sign Flag menunjukkan apakah suatu bilangan bertanda atau tidak dan sebagainya.

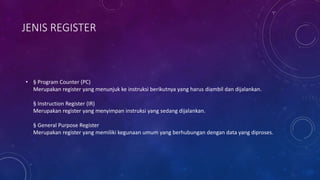

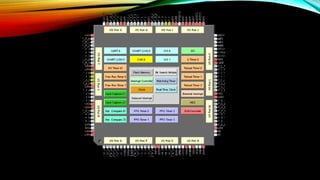

- 17. JENIS REGISTER 則 Program Counter (PC) Merupakan register yang menunjuk ke instruksi berikutnya yang harus diambil dan dijalankan. 則 Instruction Register (IR) Merupakan register yang menyimpan instruksi yang sedang dijalankan. 則 General Purpose Register Merupakan register yang memiliki kegunaan umum yang berhubungan dengan data yang diproses.

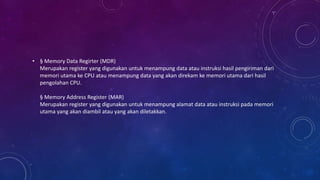

- 18. 則 Memory Data Regirter (MDR) Merupakan register yang digunakan untuk menampung data atau instruksi hasil pengiriman dari memori utama ke CPU atau menampung data yang akan direkam ke memori utama dari hasil pengolahan CPU. 則 Memory Address Register (MAR) Merupakan register yang digunakan untuk menampung alamat data atau instruksi pada memori utama yang akan diambil atau yang akan diletakkan.

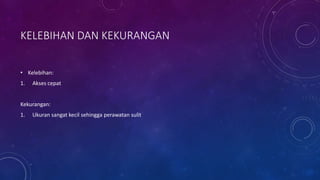

- 19. KELEBIHAN DAN KEKURANGAN Kelebihan: 1. Akses cepat Kekurangan: 1. Ukuran sangat kecil sehingga perawatan sulit

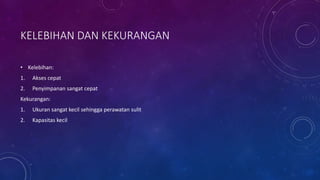

- 20. KELEBIHAN DAN KEKURANGAN Kelebihan: 1. Akses cepat 2. Penyimpanan sangat cepat Kekurangan: 1. Ukuran sangat kecil sehingga perawatan sulit 2. Kapasitas kecil
