Functies en werking van olie, deeltjestelling, vervuilingen en gevolgen, criteria voor oliemonster rapportage, filter grondbeginsel, EN590, brandstof purificatie, CJC Filter systemen.
Reinheid van olie en filtratie
- 1. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Reinheid van olie en filtratie Onderwerpen: Deeltjestelling ISO 4406/4407 Functies en werking van olie Vervuilingen en gevolgen Tandwielen en lagers Brandstoffen Off-line filtersystemen C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 1

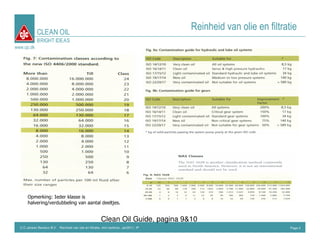

- 2. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Opmerking: Ieder klasse is halvering/verdubbeling van aantal deeltjes. Clean Oil Guide, pagina 9&10 C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 2

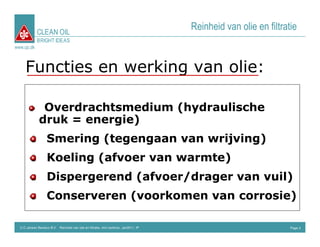

- 3. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Functies en werking van olie: Overdrachtsmedium (hydraulische druk = energie) Smering (tegengaan van wrijving) Koeling (afvoer van warmte) Dispergerend (afvoer/drager van vuil) Conserveren (voorkomen van corrosie) C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 3

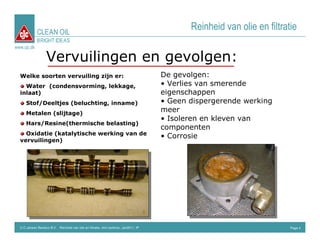

- 4. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Vervuilingen en gevolgen: Welke soorten vervuiling zijn er: De gevolgen: Water (condensvorming, lekkage, Verlies van smerende inlaat) eigenschappen Stof/Deeltjes (beluchting, inname) Geen dispergerende werking Metalen (slijtage) meer Isoleren en kleven van Hars/Resine(thermische belasting) componenten Oxidatie (katalytische werking van de Corrosie vervuilingen) C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 4

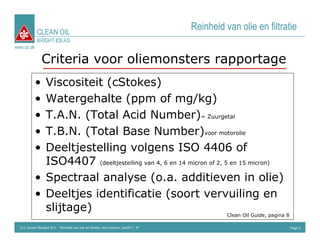

- 5. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Criteria voor oliemonsters rapportage Viscositeit (cStokes) Watergehalte (ppm of mg/kg) T.A.N. (Total Acid Number)= Zuurgetal T.B.N. (Total Base Number)voor motorolie Deeltjestelling volgens ISO 4406 of ISO4407 (deeltjestelling van 4, 6 en 14 micron of 2, 5 en 15 micron) Spectraal analyse (o.a. additieven in olie) Deeltjes identificatie (soort vervuiling en slijtage) Clean Oil Guide, pagina 8 C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 5

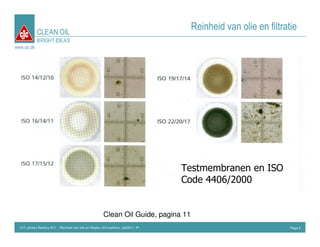

- 6. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Testmembranen en ISO Code 4406/2000 Clean Oil Guide, pagina 11 C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 6

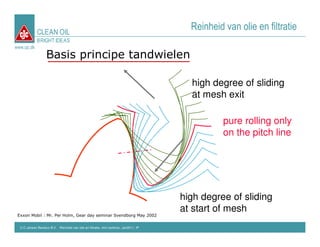

- 7. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Basis principe tandwielen high degree of sliding at mesh exit pure rolling only on the pitch line high degree of sliding at start of mesh Exxon Mobil : Mr. Per Holm, Gear day seminar Svendborg May 2002 C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP

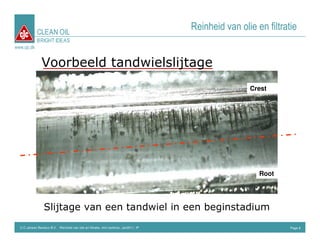

- 8. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Voorbeeld tandwielslijtage Crest Root Slijtage van een tandwiel in een beginstadium C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 8

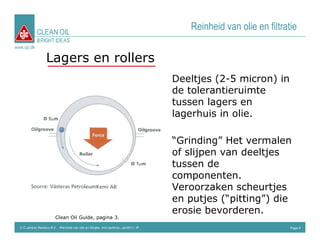

- 9. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Lagers en rollers Deeltjes (2-5 micron) in de tolerantieruimte tussen lagers en lagerhuis in olie. Grinding Het vermalen of slijpen van deeltjes tussen de componenten. Veroorzaken scheurtjes en putjes (pitting) die erosie bevorderen. Clean Oil Guide, pagina 3. C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 9

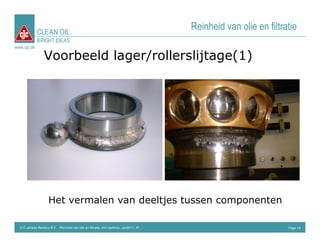

- 10. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Voorbeeld lager/rollerslijtage(1) Het vermalen van deeltjes tussen componenten C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 10

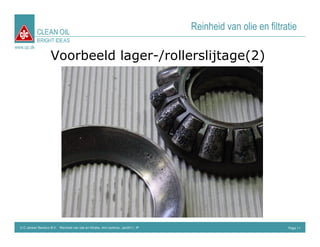

- 11. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Voorbeeld lager-/rollerslijtage(2) C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 11

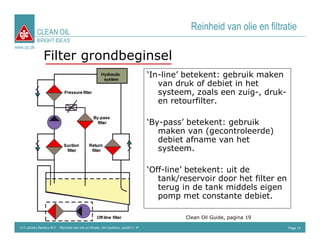

- 12. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Filter grondbeginsel In-line betekent: gebruik maken van druk of debiet in het systeem, zoals een zuig-, druk- en retourfilter. By-pass betekent: gebruik maken van (gecontroleerde) debiet afname van het systeem. Off-line betekent: uit de tank/reservoir door het filter en terug in de tank middels eigen pomp met constante debiet. Clean Oil Guide, pagina 19 C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 12

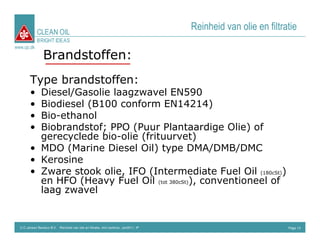

- 13. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Brandstoffen: Type brandstoffen: Diesel/Gasolie laagzwavel EN590 Biodiesel (B100 conform EN14214) Bio-ethanol Biobrandstof; PPO (Puur Plantaardige Olie) of gerecyclede bio-olie (frituurvet) MDO (Marine Diesel Oil) type DMA/DMB/DMC Kerosine Zware stook olie, IFO (Intermediate Fuel Oil (180cSt)) en HFO (Heavy Fuel Oil (tot 380cSt)), conventioneel of laag zwavel C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 13

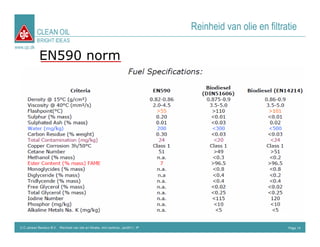

- 14. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk EN590 norm C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 14

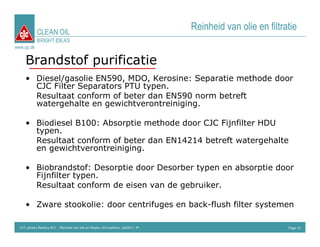

- 15. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Brandstof purificatie Diesel/gasolie EN590, MDO, Kerosine: Separatie methode door CJC Filter Separators PTU typen. Resultaat conform of beter dan EN590 norm betreft watergehalte en gewichtverontreiniging. Biodiesel B100: Absorptie methode door CJC Fijnfilter HDU typen. Resultaat conform of beter dan EN14214 betreft watergehalte en gewichtverontreiniging. Biobrandstof: Desorptie door Desorber typen en absorptie door Fijnfilter typen. Resultaat conform de eisen van de gebruiker. Zware stookolie: door centrifuges en back-flush filter systemen C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 15

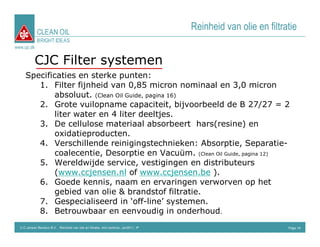

- 16. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk CJC Filter systemen Specificaties en sterke punten: 1. Filter fijnheid van 0,85 micron nominaal en 3,0 micron absoluut. (Clean Oil Guide, pagina 16) 2. Grote vuilopname capaciteit, bijvoorbeeld de B 27/27 = 2 liter water en 4 liter deeltjes. 3. De cellulose materiaal absorbeert hars(resine) en oxidatieproducten. 4. Verschillende reinigingstechnieken: Absorptie, Separatie- coalecentie, Desorptie en Vacu端m. (Clean Oil Guide, pagina 12) 5. Wereldwijde service, vestigingen en distributeurs (www.ccjensen.nl of www.ccjensen.be ). 6. Goede kennis, naam en ervaringen verworven op het gebied van olie & brandstof filtratie. 7. Gespecialiseerd in off-line systemen. 8. Betrouwbaar en eenvoudig in onderhoud. C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 16

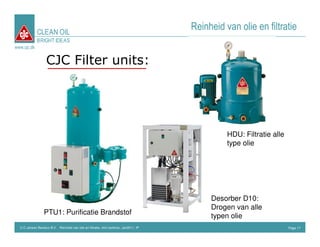

- 17. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk CJC Filter units: HDU: Filtratie alle type olie Desorber D10: Drogen van alle PTU1: Purificatie Brandstof typen olie C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 17
- 18. CLEAN OIL Reinheid van olie en filtratie BRIGHT IDEAS www.cjc.dk Dank voor uw aandacht. C.C.Jensen Benelux B.V. Reinheid van olie en filtratie, mini seminar, Jan2011, IP Page 18
