搁耻苍产辞辞办による笔搁翱ヒントの実装
Download as pptx, pdf0 likes896 views
SC VMMとOMを連携させた際に利用できるPROヒントの実装をRunbookで書いてみるとどうなるのかを通じて、Runbookの入門的内容を解説します。また、PROとはどういったものか振り返り、PROの設定方法、PROと動的最適化の違いも合わせて解説します。
![PRO設定 (1/8)
SC 2012 VMM SP1
? [設定]の[System Centerの設定]→[Operations Managerサーバー]
2013/07/20 10](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-11-320.jpg)
![PRO設定 (5/8)
SC 2012 VMM SP1
? 接続の確認
2013/07/20 14
? [接続の状態]がOKであるこ
とがモニター、修復の前提
条件である](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-15-320.jpg)
![PRO設定 (7/8)
SC 2012 VMM SP1
? [すべてのホスト]のプロパティ
2013/07/20 16
? 監視のみを行う場合は、[モニ
ター]をチェックする
? 修復まで自動化する場合は、[修
復]をチェックする](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-17-320.jpg)
![PRO設定 (8/8)
SC 2012 VMM SP1
? [すべてのホスト]以外のプロパティ
2013/07/20 17
? [継承]のチェックを外すことで、ホスト
グループ固有の設定も可能
? 固有の設定とした場合は、以下の設定を
変更可能
? 監視のみを行う場合は、[モニター]
をチェックする
? 修復まで自動化する場合は、[修復]
をチェックする](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-18-320.jpg)
![PROによる検出 (2/3)
SC 2012 OM SP1
? Operations Managerの監視
2013/07/20 19
? Operations Managerの[監
視][→PRO]→[PROオブジェ
クト状態]が”監視しない”に
なっていた場合
? [接続の状態]、[エラーの
詳細]を確認する
? [PROテスト]の実行で動
作確認してみる](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-20-320.jpg)
![PROの実装方法 (3/3)
? どういった方法で検出が可能かをSC 2012 OMで確認
? 既定の管理パックのモニターにより、PROヒントをアラートとして検出可能
? Virtual Machine Manager 最大動的メモリモニター
? Virtual Machine Manager バーチャルマシンメモリ不足
? 捕捉： [監視]→[Pro]→[アクティブなヒント]に以下のような情報が表示されること
も確認
2013/07/20 23](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-24-320.jpg)
![Runbookによる実装 (2/10)
”Get Alert”アクティビティ
? OrchestratorにSC 2012 OMの
Orchestrator IPを組み込むことで
利用可能なアクティビティ
? 以下のフィルターを設定
? [解決状態]が”新規”
? [モニターオブジェクトのヘルス状態]が
”Clitical”
? [名前]が
”PRO 最大動的メモリ使用量”
2013/07/20 26](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-27-320.jpg)
![Runbookによる実装 (3/10)
”移行対象のVMと、その移行先ホストを決定”アクティビティ (1/2)
? OrchestratorにSC 2012 VMMの
Orchestrator IPを組み込むことで利用可能な
[Run VMM PowerShell Script]アクティビティ
? 戻り値として、以下を設定
? DeployHost：移行先ホスト
? VMPath：移行先ホストにおけるVMの配置先
? VMId：VMのGUID
? VM：移行対象のVMオブジェクト
? onerror：稼働中のVM無しを通知
? 0：稼働中のVM有り
? 1：稼働中のVM無し
2013/07/20 27](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-28-320.jpg)
![Runbookによる実装 (6/10)
”Move VM”アクティビティ
? OrchestratorにSC 2012 VMMの
Orchestrator IPを組み込むことで
利用可能なアクティビティ
? 以下の入力値を設定
? [Host Name]は、
”移行対象のVMと、その移行先ホストを決定”
アクティビティの” DeployHost”
? [VM ID]は、
”移行対象のVMと、その移行先ホストを決定”
アクティビティの” VMId”
? [Path]は、
”移行対象のVMと、その移行先ホストを決定”
アクティビティの” VMPath”
? [Use LAN]は、”True”
2013/07/20 30](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-31-320.jpg)
![Runbookによる実装 (7/10)
”Update Alert”アクティビティ
? OrchestratorにSC 2012 OMのOrchestrator IP
を組み込むことで利用可能なアクティビティ
? ”Get Alert”アクティビティで取得したIDの
下記フィールドを更新
? [解決状態]を”解決済み”とする
? [カスタムフィールド1]を
”Orchestrator Updated”とする
? [カスタムフィールド2]を”VM Moved”とする
2013/07/20 31](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-32-320.jpg)
![Runbookによる実装 (9/10)
”Update Alert (2)”アクティビティ
? ”Get Alert”アクティビティで取得したIDの
下記フィールドを更新
? [解決状態]を”解決済み”とする
? [カスタムフィールド1]を
”Orchestrator Updated”とする
? [カスタムフィールド2]を
”稼働VMが無いため解決済みとする”
とする
2013/07/20 33](https://image.slidesharecdn.com/20130720runbookpro-130720023133-phpapp02/85/Runbook-PRO-34-320.jpg)
搁耻苍产辞辞办による笔搁翱ヒントの実装

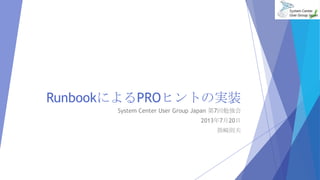

- 1. 搁耻苍产辞辞办による笔搁翱ヒントの実装 System Center User Group Japan 第7回勉強会 2013年7月20日 指崎則夫

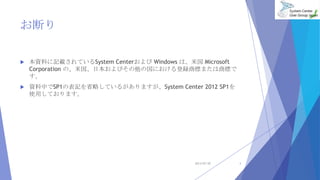

- 2. お断り ? 本資料に記載されているSystem Centerおよび Windows は、米国 Microsoft Corporation の、米国、日本およびその他の国における登録商標または商標で す。 ? 資料中でSP1の表記を省略しているがありますが、System Center 2012 SP1を 使用しております。 2013/07/20 1

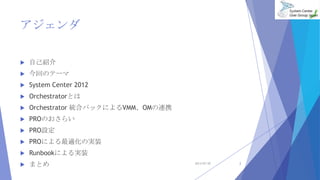

- 3. アジェンダ ? 自己紹介 ? 今回のテーマ ? System Center 2012 ? Orchestratorとは ? Orchestrator 統合パックによるVMM、OMの連携 ? PROのおさらい ? PRO設定 ? PROによる最適化の実装 ? Runbookによる実装 ? まとめ 2013/07/20 2

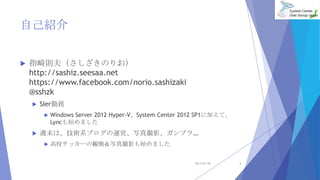

- 4. ? 指崎則夫（さしざきのりお） http://sashiz.seesaa.net https://www.facebook.com/norio.sashizaki @sshzk ? SIer勤務 ? Windows Server 2012 Hyper-V、System Center 2012 SP1に加えて、 Lyncも始めました ? 週末は、技術系ブログの運営、写真撮影、ガンプラ… ? 高校サッカーの観戦＆写真撮影も始めました 3 自己紹介 2013/07/20

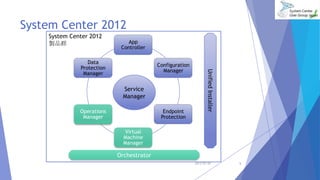

- 6. System Center 2012 製品群 5 System Center 2012 App Controller Configuration Manager Endpoint Protection Virtual Machine Manager Operations Manager Data Protection Manager Orchestrator Service Manager UnifiedInstaller 2013/07/20

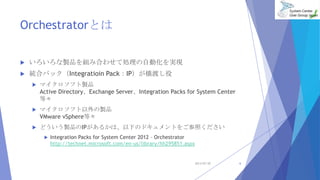

- 7. Orchestratorとは ? いろいろな製品を組み合わせて処理の自動化を実現 ? 統合パック（Integratioin Pack：IP）が橋渡し役 ? マイクロソフト製品 Active Directory、Exchange Server、Integration Packs for System Center 等々 ? マイクロソフト以外の製品 VMware vSphere等々 ? どういう製品のIPがあるかは、以下のドキュメントをご参照ください ? Integration Packs for System Center 2012 – Orchestrator http://technet.microsoft.com/en-us/library/hh295851.aspx 2013/07/20 6

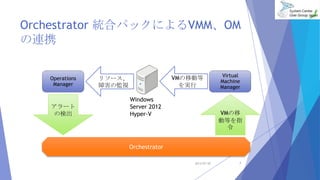

- 8. Orchestrator 統合パックによるVMM、OM の連携 2013/07/20 7 Operations Manager Virtual Machine Manager Orchestrator リソース、 障害の監視 アラート の検出 VMの移 動等を指 令 Windows Server 2012 Hyper-V VMの移動等 を実行

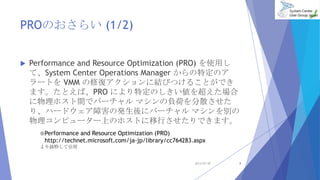

- 9. PROのおさらい (1/2) ? Performance and Resource Optimization (PRO) を使用し て、System Center Operations Manager からの特定のア ラートを VMM の修復アクションに結びつけることができ ます。たとえば、PRO により特定のしきい値を超えた場合 に物理ホスト間でバーチャル マシンの負荷を分散させた り、ハードウェア障害の発生後にバーチャル マシンを別の 物理コンピューター上のホストに移行させたりできます。 2013/07/20 8 ※Performance and Resource Optimization (PRO) http://technet.microsoft.com/ja-jp/library/cc764283.aspx より抜粋して引用

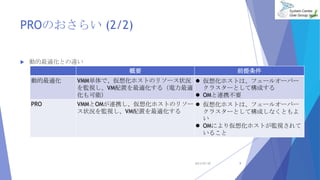

- 10. PROのおさらい (2/2) ? 動的最適化との違い 2013/07/20 9 概要 前提条件 動的最適化 VMM単体で、仮想化ホストのリソース状況 を監視し、VM配置を最適化する（電力最適 化も可能） ? 仮想化ホストは、フェールオーバー クラスターとして構成する ? OMと連携不要 PRO VMMとOMが連携し、仮想化ホストのリソー ス状況を監視し、VM配置を最適化する ? 仮想化ホストは、フェールオーバー クラスターとして構成しなくともよ い ? OMにより仮想化ホストが監視されて いること

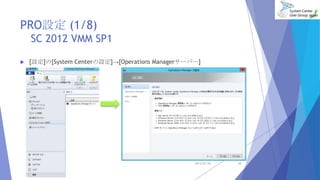

- 11. PRO設定 (1/8) SC 2012 VMM SP1 ? [設定]の[System Centerの設定]→[Operations Managerサーバー] 2013/07/20 10

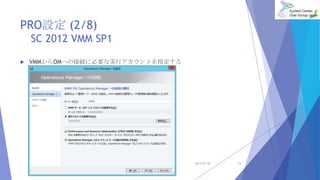

- 12. PRO設定 (2/8) SC 2012 VMM SP1 ? VMMからOMへの接続に必要な実行アカウントを指定する 2013/07/20 11

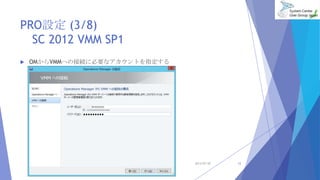

- 13. PRO設定 (3/8) SC 2012 VMM SP1 ? OMからVMMへの接続に必要なアカウントを指定する 2013/07/20 12

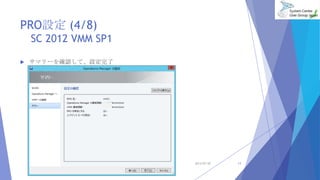

- 14. PRO設定 (4/8) SC 2012 VMM SP1 ? サマリーを確認して、設定完了 2013/07/20 13

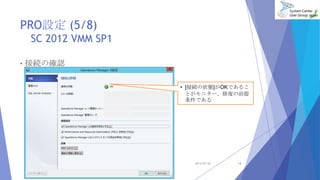

- 15. PRO設定 (5/8) SC 2012 VMM SP1 ? 接続の確認 2013/07/20 14 ? [接続の状態]がOKであるこ とがモニター、修復の前提 条件である

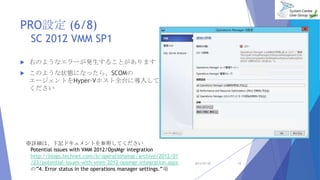

- 16. PRO設定 (6/8) SC 2012 VMM SP1 ? 右のようなエラーが発生することがあります ? このような状態になったら、SCOMの エージェントをHyper-Vホスト全台に導入して ください 2013/07/20 15 ※詳細は、下記ドキュメントを参照してください Potential issues with VMM 2012/OpsMgr integration http://blogs.technet.com/b/operationsmgr/archive/2012/01 /23/potential-issues-with-vmm-2012-opsmgr-integration.aspx の”4. Error status in the operations manager settings.”項

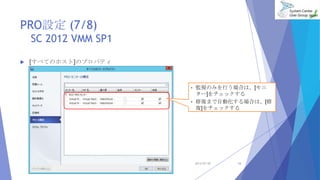

- 17. PRO設定 (7/8) SC 2012 VMM SP1 ? [すべてのホスト]のプロパティ 2013/07/20 16 ? 監視のみを行う場合は、[モニ ター]をチェックする ? 修復まで自動化する場合は、[修 復]をチェックする

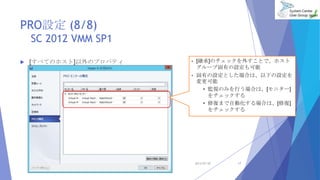

- 18. PRO設定 (8/8) SC 2012 VMM SP1 ? [すべてのホスト]以外のプロパティ 2013/07/20 17 ? [継承]のチェックを外すことで、ホスト グループ固有の設定も可能 ? 固有の設定とした場合は、以下の設定を 変更可能 ? 監視のみを行う場合は、[モニター] をチェックする ? 修復まで自動化する場合は、[修復] をチェックする

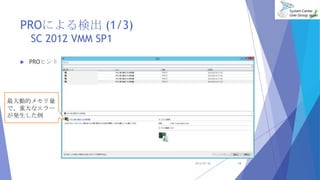

- 19. PROによる検出 (1/3) SC 2012 VMM SP1 ? PROヒント 2013/07/20 18 最大動的メモリ量 で、重大なエラー が発生した例

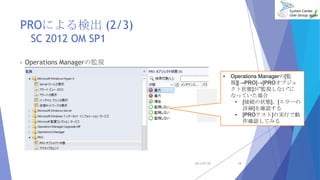

- 20. PROによる検出 (2/3) SC 2012 OM SP1 ? Operations Managerの監視 2013/07/20 19 ? Operations Managerの[監 視][→PRO]→[PROオブジェ クト状態]が”監視しない”に なっていた場合 ? [接続の状態]、[エラーの 詳細]を確認する ? [PROテスト]の実行で動 作確認してみる

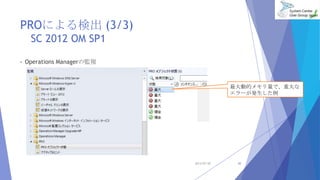

- 21. PROによる検出 (3/3) SC 2012 OM SP1 ? Operations Managerの監視 2013/07/20 20 最大動的メモリ量で、重大な エラーが発生した例

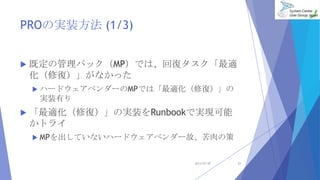

- 22. PROの実装方法 (1/3) ? 既定の管理パック（MP）では、回復タスク「最適 化（修復）」がなかった ? ハードウェアベンダーのMPでは「最適化（修復）」の 実装有り ? 「最適化（修復）」の実装をRunbookで実現可能 かトライ ? MPを出していないハードウェアベンダー故、苦肉の策 2013/07/20 21

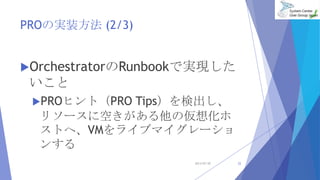

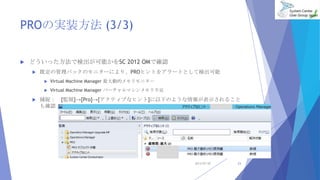

- 24. PROの実装方法 (3/3) ? どういった方法で検出が可能かをSC 2012 OMで確認 ? 既定の管理パックのモニターにより、PROヒントをアラートとして検出可能 ? Virtual Machine Manager 最大動的メモリモニター ? Virtual Machine Manager バーチャルマシンメモリ不足 ? 捕捉： [監視]→[Pro]→[アクティブなヒント]に以下のような情報が表示されること も確認 2013/07/20 23

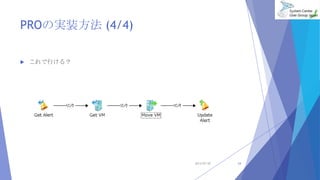

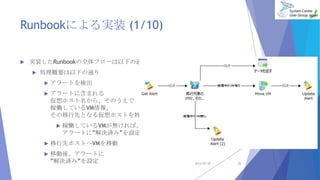

- 26. Runbookによる実装 (1/10) ? 実装したRunbookの全体フローは以下の通り ? 処理概要は以下の通り ? アラートを検出 ? アラートに含まれる 仮想ホスト名から、そのうえで 稼働しているVM情報、 その移行先となる仮想ホストを特定 ? 稼働しているVMが無ければ、 アラートに”解決済み”を設定 ? 移行先ホストへVMを移動 ? 移動後、アラートに ”解決済み”を設定 2013/07/20 25

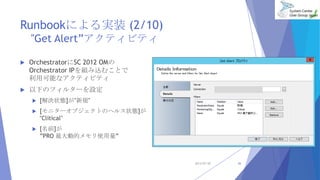

- 27. Runbookによる実装 (2/10) ”Get Alert”アクティビティ ? OrchestratorにSC 2012 OMの Orchestrator IPを組み込むことで 利用可能なアクティビティ ? 以下のフィルターを設定 ? [解決状態]が”新規” ? [モニターオブジェクトのヘルス状態]が ”Clitical” ? [名前]が ”PRO 最大動的メモリ使用量” 2013/07/20 26

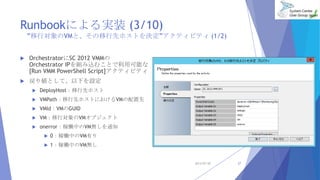

- 28. Runbookによる実装 (3/10) ”移行対象のVMと、その移行先ホストを決定”アクティビティ (1/2) ? OrchestratorにSC 2012 VMMの Orchestrator IPを組み込むことで利用可能な [Run VMM PowerShell Script]アクティビティ ? 戻り値として、以下を設定 ? DeployHost：移行先ホスト ? VMPath：移行先ホストにおけるVMの配置先 ? VMId：VMのGUID ? VM：移行対象のVMオブジェクト ? onerror：稼働中のVM無しを通知 ? 0：稼働中のVM有り ? 1：稼働中のVM無し 2013/07/20 27

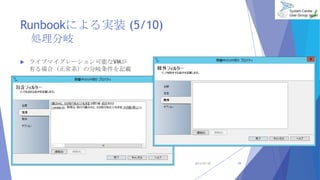

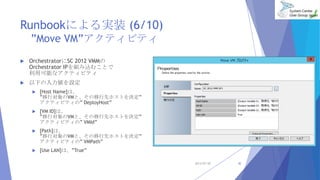

- 31. Runbookによる実装 (6/10) ”Move VM”アクティビティ ? OrchestratorにSC 2012 VMMの Orchestrator IPを組み込むことで 利用可能なアクティビティ ? 以下の入力値を設定 ? [Host Name]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” DeployHost” ? [VM ID]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” VMId” ? [Path]は、 ”移行対象のVMと、その移行先ホストを決定” アクティビティの” VMPath” ? [Use LAN]は、”True” 2013/07/20 30

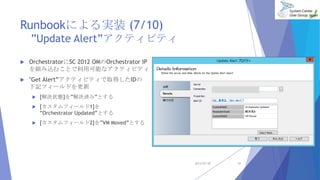

- 32. Runbookによる実装 (7/10) ”Update Alert”アクティビティ ? OrchestratorにSC 2012 OMのOrchestrator IP を組み込むことで利用可能なアクティビティ ? ”Get Alert”アクティビティで取得したIDの 下記フィールドを更新 ? [解決状態]を”解決済み”とする ? [カスタムフィールド1]を ”Orchestrator Updated”とする ? [カスタムフィールド2]を”VM Moved”とする 2013/07/20 31

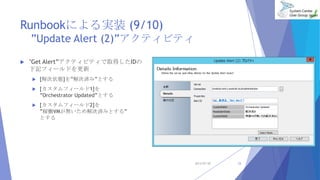

- 34. Runbookによる実装 (9/10) ”Update Alert (2)”アクティビティ ? ”Get Alert”アクティビティで取得したIDの 下記フィールドを更新 ? [解決状態]を”解決済み”とする ? [カスタムフィールド1]を ”Orchestrator Updated”とする ? [カスタムフィールド2]を ”稼働VMが無いため解決済みとする” とする 2013/07/20 33

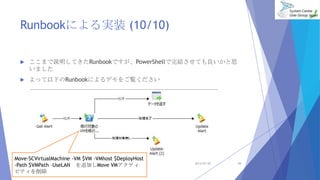

- 35. Runbookによる実装 (10/10) ? ここまで説明してきたRunbookですが、PowerShellで完結させても良いかと思 いました ? よって以下のRunbookによるデモをご覧ください 2013/07/20 34 Move-SCVirtualMachine -VM $VM -VMhost $DeployHost -Path $VMPath –UseLAN を追加しMove VMアクティ ビティを削除

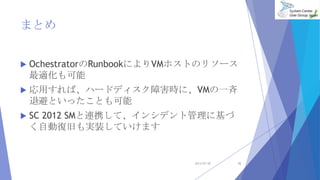

- 36. まとめ ? OchestratorのRunbookによりVMホストのリソース 最適化も可能 ? 応用すれば、ハードディスク障害時に、VMの一斉 退避といったことも可能 ? SC 2012 SMと連携して、インシデント管理に基づ く自動復旧も実装していけます 2013/07/20 35

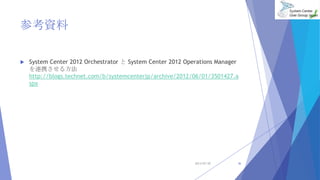

- 37. 参考資料 ? System Center 2012 Orchestrator と System Center 2012 Operations Manager を連携させる方法 http://blogs.technet.com/b/systemcenterjp/archive/2012/06/01/3501427.a spx 2013/07/20 36

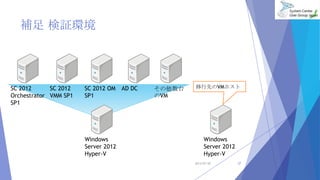

- 38. 補足 検証環境 2013/07/20 37 SC 2012 Orchestrator SP1 SC 2012 VMM SP1 SC 2012 OM SP1 AD DC その他数台 のVM Windows Server 2012 Hyper-V Windows Server 2012 Hyper-V 移行先のVMホスト
