Dokumen ini membahas pengertian dan sejarah port USB, yang merupakan teknologi untuk menghubungkan peranti eksternal ke komputer, serta kelebihan dan kecepatan transfer data yang ditawarkan. Selanjutnya, dokumen menjelaskan tentang serial port dan perbandingannya dengan USB, termasuk metode komunikasi, standar RS-232, dan keuntungan serta kelemahan penggunaan serial port. Teknologi USB, khususnya USB flash drive, menjadi sangat populer karena kemudahan, ukuran yang kompak, dan kapasitas penyimpanan yang besar.
Serial Port dan usb Port

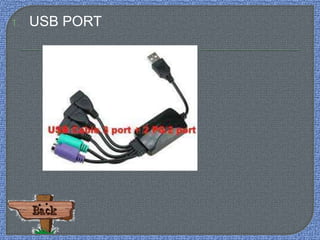

- 2. 1. USB PORT

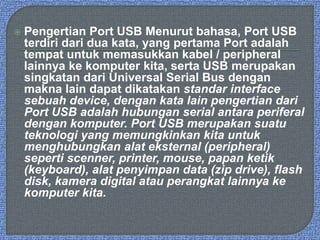

- 3. Pengertian Port USB Menurut bahasa, Port USB terdiri dari dua kata, yang pertama Port adalah tempat untuk memasukkan kabel / peripheral lainnya ke komputer kita, serta USB merupakan singkatan dari Universal Serial Bus dengan makna lain dapat dikatakan standar interface sebuah device, dengan kata lain pengertian dari Port USB adalah hubungan serial antara periferal dengan komputer. Port USB merupakan suatu teknologi yang memungkinkan kita untuk menghubungkan alat eksternal (peripheral) seperti scenner, printer, mouse, papan ketik (keyboard), alat penyimpan data (zip drive), flash disk, kamera digital atau perangkat lainnya ke komputer kita.

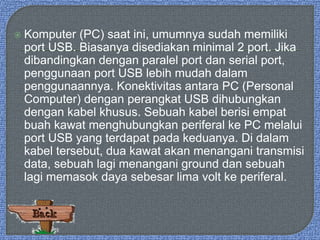

- 4. Komputer (PC) saat ini, umumnya sudah memiliki port USB. Biasanya disediakan minimal 2 port. Jika dibandingkan dengan paralel port dan serial port, penggunaan port USB lebih mudah dalam penggunaannya. Konektivitas antara PC (Personal Computer) dengan perangkat USB dihubungkan dengan kabel khusus. Sebuah kabel berisi empat buah kawat menghubungkan periferal ke PC melalui port USB yang terdapat pada keduanya. Di dalam kabel tersebut, dua kawat akan menangani transmisi data, sebuah lagi menangani ground dan sebuah lagi memasok daya sebesar lima volt ke periferal.

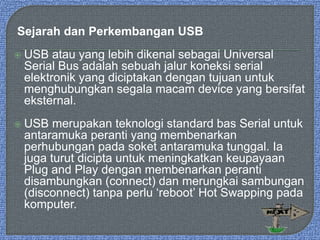

- 5. Sejarah dan Perkembangan USB USB atau yang lebih dikenal sebagai Universal Serial Bus adalah sebuah jalur koneksi serial elektronik yang diciptakan dengan tujuan untuk menghubungkan segala macam device yang bersifat eksternal. USB merupakan teknologi standard bas Serial untuk antaramuka peranti yang membenarkan perhubungan pada soket antaramuka tunggal. Ia juga turut dicipta untuk meningkatkan keupayaan Plug and Play dengan membenarkan peranti disambungkan (connect) dan merungkai sambungan (disconnect) tanpa perlu reboot Hot Swapping pada komputer.

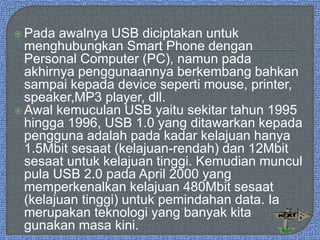

- 6. Pada awalnya USB diciptakan untuk menghubungkan Smart Phone dengan Personal Computer (PC), namun pada akhirnya penggunaannya berkembang bahkan sampai kepada device seperti mouse, printer, speaker,MP3 player, dll. Awal kemuculan USB yaitu sekitar tahun 1995 hingga 1996, USB 1.0 yang ditawarkan kepada pengguna adalah pada kadar kelajuan hanya 1.5Mbit sesaat (kelajuan-rendah) dan 12Mbit sesaat untuk kelajuan tinggi. Kemudian muncul pula USB 2.0 pada April 2000 yang memperkenalkan kelajuan 480Mbit sesaat (kelajuan tinggi) untuk pemindahan data. Ia merupakan teknologi yang banyak kita gunakan masa kini.

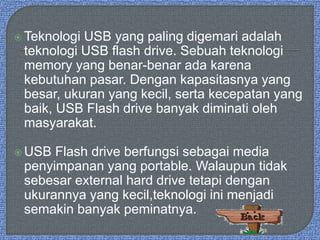

- 7. Teknologi USB yang paling digemari adalah teknologi USB flash drive. Sebuah teknologi memory yang benar-benar ada karena kebutuhan pasar. Dengan kapasitasnya yang besar, ukuran yang kecil, serta kecepatan yang baik, USB Flash drive banyak diminati oleh masyarakat. USB Flash drive berfungsi sebagai media penyimpanan yang portable. Walaupun tidak sebesar external hard drive tetapi dengan ukurannya yang kecil,teknologi ini menjadi semakin banyak peminatnya.

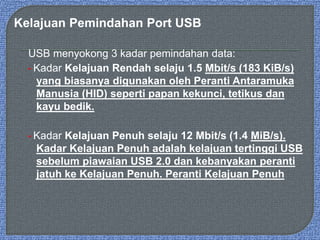

- 8. Kelajuan Pemindahan Port USB USB menyokong 3 kadar pemindahan data: Kadar Kelajuan Rendah selaju 1.5 Mbit/s (183 KiB/s) yang biasanya digunakan oleh Peranti Antaramuka Manusia (HID) seperti papan kekunci, tetikus dan kayu bedik. Kadar Kelajuan Penuh selaju 12 Mbit/s (1.4 MiB/s). Kadar Kelajuan Penuh adalah kelajuan tertinggi USB sebelum piawaian USB 2.0 dan kebanyakan peranti jatuh ke Kelajuan Penuh. Peranti Kelajuan Penuh

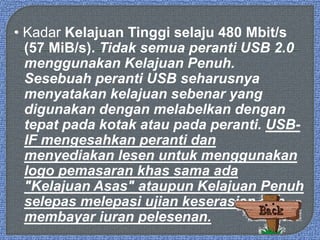

- 9. Kadar Kelajuan Tinggi selaju 480 Mbit/s (57 MiB/s). Tidak semua peranti USB 2.0 menggunakan Kelajuan Penuh. Sesebuah peranti USB seharusnya menyatakan kelajuan sebenar yang digunakan dengan melabelkan dengan tepat pada kotak atau pada peranti. USB- IF mengesahkan peranti dan menyediakan lesen untuk menggunakan logo pemasaran khas sama ada "Kelajuan Asas" ataupun Kelajuan Penuh selepas melepasi ujian keserasian dan membayar iuran pelesenan.

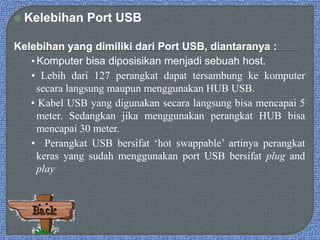

- 10. Kelebihan Port USB Kelebihan yang dimiliki dari Port USB, diantaranya : Komputer bisa diposisikan menjadi sebuah host. Lebih dari 127 perangkat dapat tersambung ke komputer secara langsung maupun menggunakan HUB USB. Kabel USB yang digunakan secara langsung bisa mencapai 5 meter. Sedangkan jika menggunakan perangkat HUB bisa mencapai 30 meter. Perangkat USB bersifat hot swappable artinya perangkat keras yang sudah menggunakan port USB bersifat plug and play

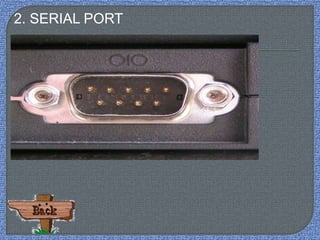

- 11. 2. SERIAL PORT

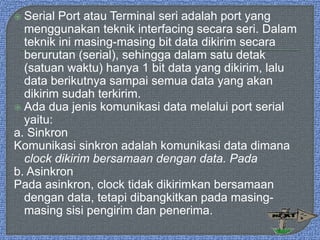

- 12. Serial Port atau Terminal seri adalah port yang menggunakan teknik interfacing secara seri. Dalam teknik ini masing-masing bit data dikirim secara berurutan (serial), sehingga dalam satu detak (satuan waktu) hanya 1 bit data yang dikirim, lalu data berikutnya sampai semua data yang akan dikirim sudah terkirim. Ada dua jenis komunikasi data melalui port serial yaitu: a. Sinkron Komunikasi sinkron adalah komunikasi data dimana clock dikirim bersamaan dengan data. Pada b. Asinkron Pada asinkron, clock tidak dikirimkan bersamaan dengan data, tetapi dibangkitkan pada masing- masing sisi pengirim dan penerima.

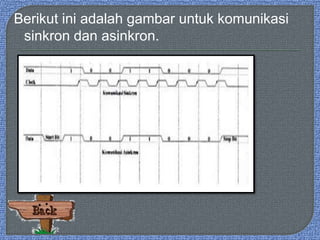

- 13. Berikut ini adalah gambar untuk komunikasi sinkron dan asinkron.

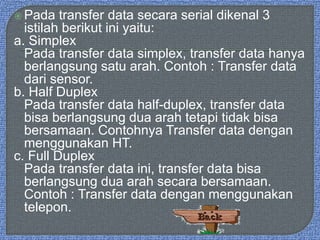

- 14. Pada transfer data secara serial dikenal 3 istilah berikut ini yaitu: a. Simplex Pada transfer data simplex, transfer data hanya berlangsung satu arah. Contoh : Transfer data dari sensor. b. Half Duplex Pada transfer data half-duplex, transfer data bisa berlangsung dua arah tetapi tidak bisa bersamaan. Contohnya Transfer data dengan menggunakan HT. c. Full Duplex Pada transfer data ini, transfer data bisa berlangsung dua arah secara bersamaan. Contoh : Transfer data dengan menggunakan telepon.

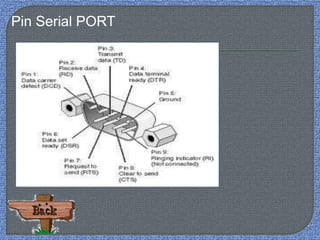

- 15. Pin Serial PORT

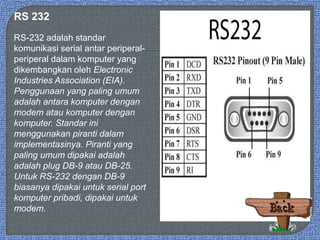

- 16. RS 232 RS-232 adalah standar komunikasi serial antar periperal- periperal dalam komputer yang dikembangkan oleh Electronic Industries Association (EIA). Penggunaan yang paling umum adalah antara komputer dengan modem atau komputer dengan komputer. Standar ini menggunakan piranti dalam implementasinya. Piranti yang paling umum dipakai adalah adalah plug DB-9 atau DB-25. Untuk RS-232 dengan DB-9 biasanya dipakai untuk serial port komputer pribadi, dipakai untuk modem.

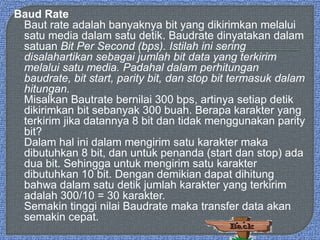

- 17. Baud Rate Baut rate adalah banyaknya bit yang dikirimkan melalui satu media dalam satu detik. Baudrate dinyatakan dalam satuan Bit Per Second (bps). Istilah ini sering disalahartikan sebagai jumlah bit data yang terkirim melalui satu media. Padahal dalam perhitungan baudrate, bit start, parity bit, dan stop bit termasuk dalam hitungan. Misalkan Bautrate bernilai 300 bps, artinya setiap detik dikirimkan bit sebanyak 300 buah. Berapa karakter yang terkirim jika datannya 8 bit dan tidak menggunakan parity bit? Dalam hal ini dalam mengirim satu karakter maka dibutuhkan 8 bit, dan untuk penanda (start dan stop) ada dua bit. Sehingga untuk mengirim satu karakter dibutuhkan 10 bit. Dengan demikian dapat dihitung bahwa dalam satu detik jumlah karakter yang terkirim adalah 300/10 = 30 karakter. Semakin tinggi nilai Baudrate maka transfer data akan semakin cepat.

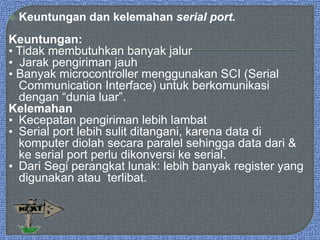

- 18. Keuntungan dan kelemahan serial port. Keuntungan: Tidak membutuhkan banyak jalur Jarak pengiriman jauh Banyak microcontroller menggunakan SCI (Serial Communication Interface) untuk berkomunikasi dengan dunia luar. Kelemahan Kecepatan pengiriman lebih lambat Serial port lebih sulit ditangani, karena data di komputer diolah secara paralel sehingga data dari & ke serial port perlu dikonversi ke serial. Dari Segi perangkat lunak: lebih banyak register yang digunakan atau terlibat.
