- 1. BIM ett verktyg i planeringsarbetet Tim Johansson Doktorand, Byggproduktion Luleå Tekniska Universitet /Plan B

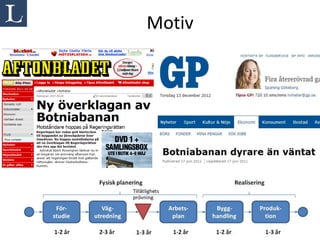

- 2. Motiv

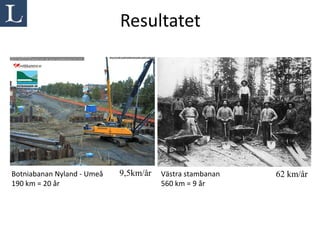

- 3. Resultatet Botniabanan Nyland - Umeå 9,5km/år Västra stambanan 62 km/år 190 km = 20 år 560 km = 9 år

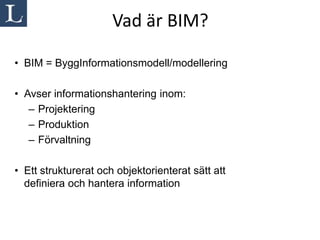

- 4. Vad är BIM? • BIM = ByggInformationsmodell/modellering • Avser informationshantering inom: – Projektering – Produktion – Förvaltning • Ett strukturerat och objektorienterat sätt att definiera och hantera information

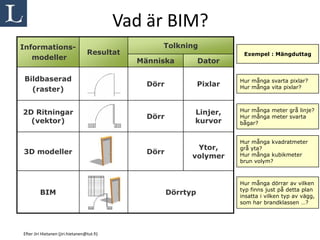

- 5. Vad är BIM? Informations- Tolkning Resultat Exempel : Mängduttag modeller Människa Dator Bildbaserad Hur många svarta pixlar? Dörr Pixlar Hur många vita pixlar? (raster) 2D Ritningar Linjer, Hur många meter grå linje? Dörr Hur många meter svarta (vektor) kurvor bågar? Hur många kvadratmeter Ytor, grå yta? 3D modeller Dörr Hur många kubikmeter volymer brun volym? Hur många dörrar av vilken typ finns just på detta plan BIM Dörrtyp insatta i vilken typ av vägg, som har brandklassen …? Efter Jiri Hietanen (jiri.hietanen@tut.fi)

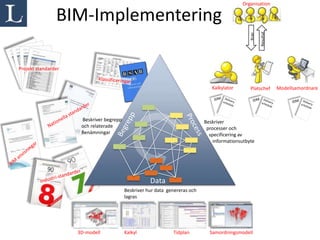

- 7. Organisation BIM-Implementering Resultat Krav Projekt standarder Kalkylator Platschef Modellsamordnare Beskriver begrepp Beskriver och relaterade processer och Benämningar specificering av informationsutbyte Data Beskriver hur data genereras och lagras 3D-modell Kalkyl Tidplan Samordningsmodell

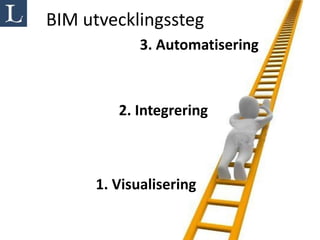

- 8. BIM utvecklingssteg 3. Automatisering 2. Integrering 1. Visualisering

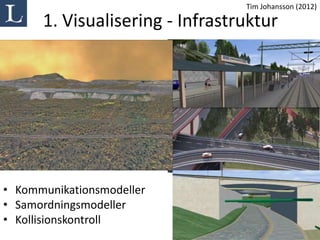

- 9. Tim Johansson (2012) 1. Visualisering - Infrastruktur • Kommunikationsmodeller • Samordningsmodeller • Kollisionskontroll

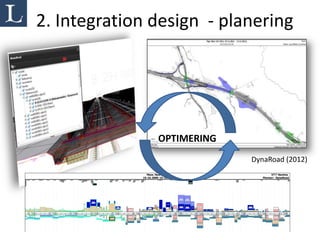

- 10. 2. Integration design - planering OPTIMERING DynaRoad (2012) Mass Haul View VT7 Hamina 19.10.2009 15: 18: 39 Planner: DynaRoad 1 M ur skaus: 1 0 t 2 LK1: 2 2 LK1: 3 124402m3ktr 123205m3ktr 3 LK3: 2 92355m3ktr 2 LK1: 4 37 956 m 3kt r 14 LK3: 1 51 468 m 3kt r 16 LK3: 2 11 MVTK: 2 21 LK3: 1 3 LM1: 6 10 M VTK: 1 33 961 m 3kt r 16 LK3: 3 8 L K3 : 2 90084m3ktr 109284m3ktr 107480m3ktr 10 LK3: 2 89218m3ktr 16 LK3: 4 62431m3ktr 3 LM1: 3 3 8 1 1 5 m 3 k tr 7 LM 3: 1 31 055 m 3kt r 1 LM1: 4 17 453 m 3kt r 1 LM1: 5 3 LM1: 2 74893m3ktr 3 LM1: 4 37621m3ktr 19 LK3: 1 16 M VTK: 1 1 LM1: 3 61135m3ktr 7 MVTK: 2 6 L M1 : 1 18 LK3: 1 18 LK3: 2 16 261 m 3kt r 50 975 m 3kt r 1 LM 1: 1 1 LM 1: 2 50633m3ktr 49509m3ktr 49224m3ktr 4 5 1 5 7 m 3 k tr 19 053 m 3kt r 14 502 m 3kt r 33495m3ktr 1 LM 1: 7 3 LM 1: 7 19 506 m 3kt r 27 931 m 3kt r 1 LM 1: 6 16 022 m 3kt r 3 LM 1: 5 22 284 m 3kt r 4 LM 1: 1 4 LM 1: 2 3 0 6 0 2 m 3 k tr 10 LM 1: 3 16 LM 1: 3 18 LM 1: 1 18 LM 1: 2 18 128 m 3kt r 19 544 m 3kt r 19 845 m 3kt r 16 745 m 3kt r 19 610 m 3kt r 12 979 m 3kt r 17 579 m 3kt r 13 620 m 3kt r 1720 2720 3720 4720 5720 6720 7720 8720 9720 10720 11720 12720 13720 5 M el val 2 u l : i 2 M el val 1 u l : i 17 422 m 3r t r 13 845 m 3r t r 7 MVTK: 2 10 M VTK: 1 1 6 MVTK: 1 4 5 1 5 7 m 3 rtr 33 961 m 3r t r 5 0 9 7 5 m 3 rtr 19 PM : 1 1 Jakava: 1 11 MVTK: 2 15 157 m 3r t r 57286m3rtr 18 PM : 2 109284m3rtr 12 PM: 1 19 946 m 3r t r 7 PM : 2 24 410 m 3r t r 66371m3rtr 18 PM: 3 53423m3rtr 10 PM: 2 37296m3rtr Hauled mass: Unhauled mass: Plan mode Päätielinja-Suodattamatonnäkymä

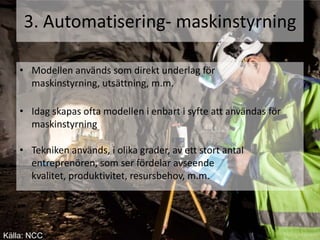

- 11. 3. Automatisering- maskinstyrning • Modellen används som direkt underlag för maskinstyrning, utsättning, m.m. • Idag skapas ofta modellen i enbart i syfte att användas för maskinstyrning • Tekniken används, i olika grader, av ett stort antal entreprenören, som ser fördelar avseende kvalitet, produktivitet, resursbehov, m.m. Källa: NCC

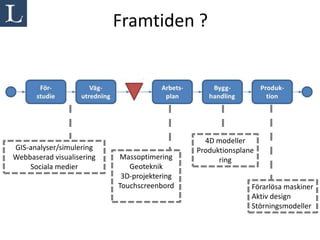

- 12. Framtiden ? 4D modeller GIS-analyser/simulering Produktionsplane Webbaserad visualisering Massoptimering ring Sociala medier Geoteknik 3D-projektering Touchscreenbord Förarlösa maskiner Aktiv design Störningsmodeller
