SETTING VPN PPTP

2010

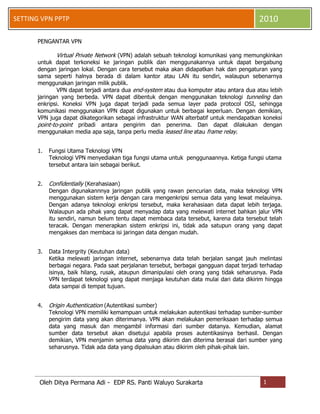

PENGANTAR VPN

Virtual Private Network (VPN) adalah sebuah teknologi komunikasi yang memungkinkan
untuk dapat terkoneksi ke jaringan publik dan menggunakannya untuk dapat bergabung
dengan jaringan lokal. Dengan cara tersebut maka akan didapatkan hak dan pengaturan yang
sama seperti halnya berada di dalam kantor atau LAN itu sendiri, walaupun sebenarnya
menggunakan jaringan milik publik.
VPN dapat terjadi antara dua end-system atau dua komputer atau antara dua atau lebih
jaringan yang berbeda. VPN dapat dibentuk dengan menggunakan teknologi tunneling dan
enkripsi. Koneksi VPN juga dapat terjadi pada semua layer pada protocol OSI, sehingga
komunikasi menggunakan VPN dapat digunakan untuk berbagai keperluan. Dengan demikian,
VPN juga dapat dikategorikan sebagai infrastruktur WAN alterbatif untuk mendapatkan koneksi
point-to-point pribadi antara pengirim dan penerima. Dan dapat dilakukan dengan
menggunakan media apa saja, tanpa perlu media leased line atau frame relay.
1.

Fungsi Utama Teknologi VPN
Teknologi VPN menyediakan tiga fungsi utama untuk penggunaannya. Ketiga fungsi utama
tersebut antara lain sebagai berikut.

2.

Confidentially (Kerahasiaan)
Dengan digunakannnya jaringan publik yang rawan pencurian data, maka teknologi VPN
menggunakan sistem kerja dengan cara mengenkripsi semua data yang lewat melauinya.
Dengan adanya teknologi enkripsi tersebut, maka kerahasiaan data dapat lebih terjaga.
Walaupun ada pihak yang dapat menyadap data yang melewati internet bahkan jalur VPN
itu sendiri, namun belum tentu dapat membaca data tersebut, karena data tersebut telah
teracak. Dengan menerapkan sistem enkripsi ini, tidak ada satupun orang yang dapat
mengakses dan membaca isi jaringan data dengan mudah.

3.

Data Intergrity (Keutuhan data)
Ketika melewati jaringan internet, sebenarnya data telah berjalan sangat jauh melintasi
berbagai negara. Pada saat perjalanan tersebut, berbagai gangguan dapat terjadi terhadap
isinya, baik hilang, rusak, ataupun dimanipulasi oleh orang yang tidak seharusnya. Pada
VPN terdapat teknologi yang dapat menjaga keutuhan data mulai dari data dikirim hingga
data sampai di tempat tujuan.

4.

Origin Authentication (Autentikasi sumber)

Teknologi VPN memiliki kemampuan untuk melakukan autentikasi terhadap sumber-sumber
pengirim data yang akan diterimanya. VPN akan melakukan pemeriksaan terhadap semua
data yang masuk dan mengambil informasi dari sumber datanya. Kemudian, alamat
sumber data tersebut akan disetujui apabila proses autentikasinya berhasil. Dengan
demikian, VPN menjamin semua data yang dikirim dan diterima berasal dari sumber yang
seharusnya. Tidak ada data yang dipalsukan atau dikirim oleh pihak-pihak lain.

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

1
SETTING VPN PPTP

2010

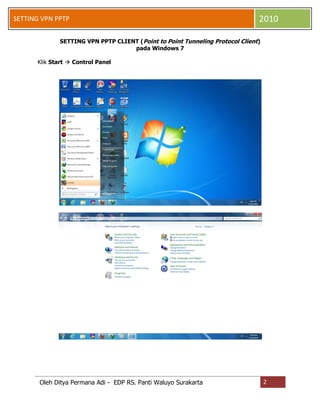

SETTING VPN PPTP CLIENT (Point to Point Tunneling Protocol Client)
pada Windows 7
Klik Start  Control Panel

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

2
SETTING VPN PPTP

2010

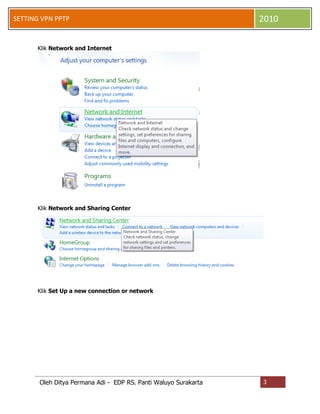

Klik Network and Internet

Klik Network and Sharing Center

Klik Set Up a new connection or network

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

3
SETTING VPN PPTP

2010

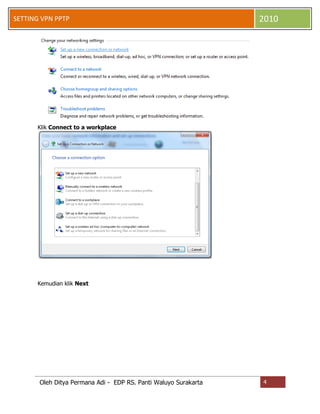

Klik Connect to a workplace

Kemudian klik Next

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

4
SETTING VPN PPTP

2010

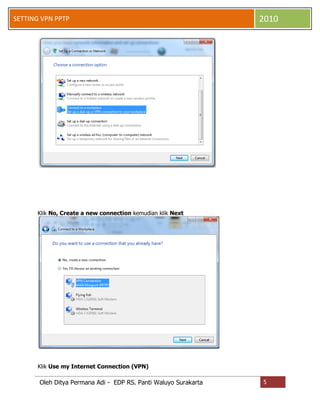

Klik No, Create a new connection kemudian klik Next

Klik Use my Internet Connection (VPN)

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

5
SETTING VPN PPTP

2010

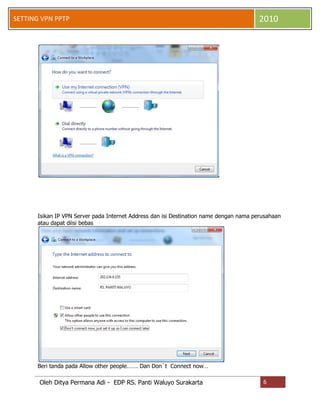

Isikan IP VPN Server pada Internet Address dan isi Destination name dengan nama perusahaan
atau dapat diisi bebas

Beri tanda pada Allow other people. Dan Don`t Connect now

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

6
SETTING VPN PPTP

2010

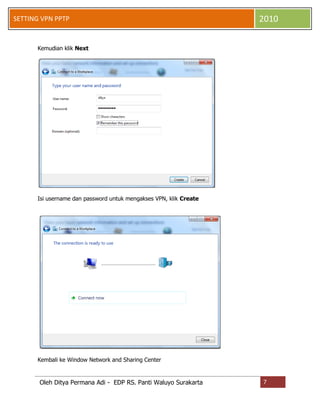

Kemudian klik Next

Isi username dan password untuk mengakses VPN, klik Create

Kembali ke Window Network and Sharing Center

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

7
SETTING VPN PPTP

2010

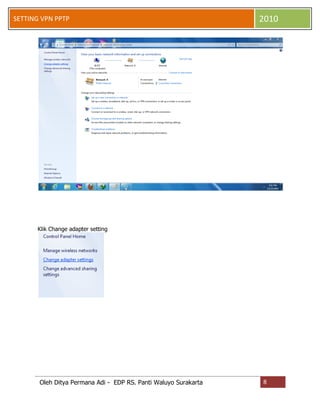

Klik Change adapter setting

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

8
SETTING VPN PPTP

2010

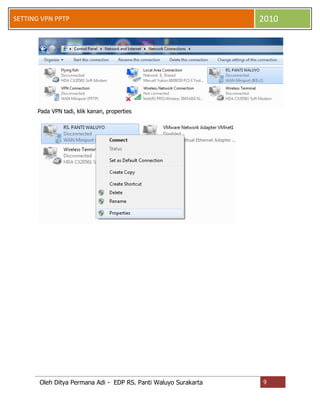

Pada VPN tadi, klik kanan, properties

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

9
SETTING VPN PPTP

2010

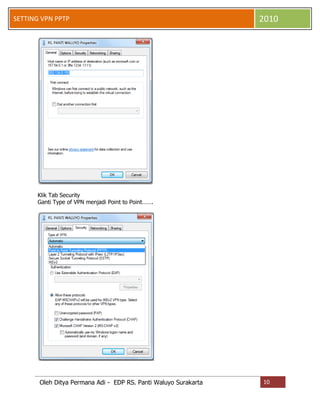

Klik Tab Security
Ganti Type of VPN menjadi Point to Point.

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

10
SETTING VPN PPTP

2010

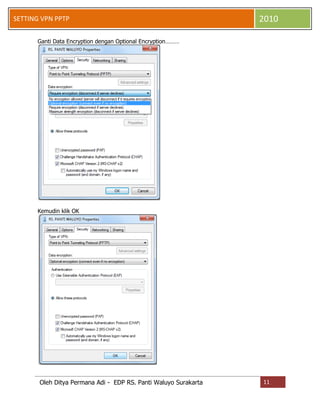

Ganti Data Encryption dengan Optional Encryption

Kemudin klik OK

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

11
SETTING VPN PPTP

2010

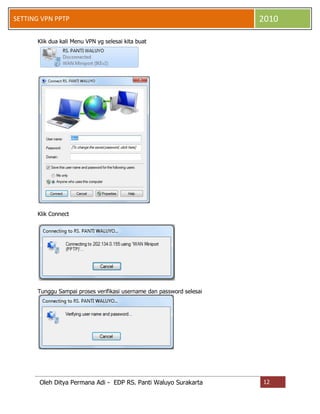

Klik dua kali Menu VPN yg selesai kita buat

Klik Connect

Tunggu Sampai proses verifikasi username dan password selesai

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

12
SETTING VPN PPTP

2010

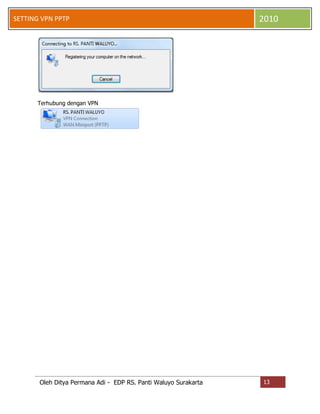

Terhubung dengan VPN

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

13
2010

SETTING VPN PPTP

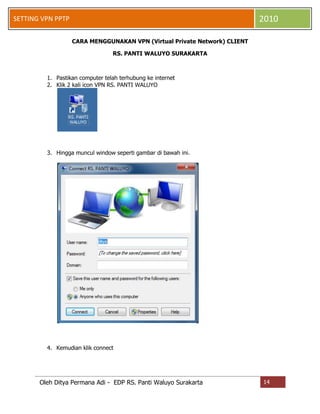

CARA MENGGUNAKAN VPN (Virtual Private Network) CLIENT
RS. PANTI WALUYO SURAKARTA

1. Pastikan computer telah terhubung ke internet
2. Klik 2 kali icon VPN RS. PANTI WALUYO

3. Hingga muncul window seperti gambar di bawah ini.

4. Kemudian klik connect

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

14
SETTING VPN PPTP

2010

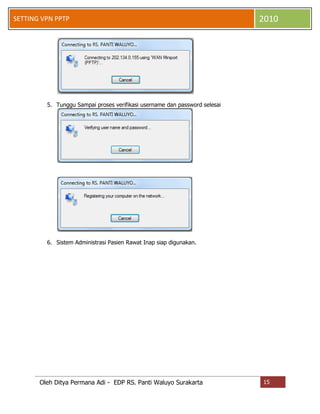

5. Tunggu Sampai proses verifikasi username dan password selesai

6. Sistem Administrasi Pasien Rawat Inap siap digunakan.

Oleh Ditya Permana Adi - EDP RS. Panti Waluyo Surakarta

15
