![Bounded-Buffer
Solusi dari Shared Memory
Shared data
#define BUFFER_SIZE 10
Typedef struct {
. . .
} item;
item buffer[BUFFER_SIZE];
int in = 0;
int out = 0;
Solution is correct, but can only use
BUFFER_SIZE-1 elements
32](https://image.slidesharecdn.com/sistemoperasi04-240902124653-1d6cb0ff/85/Sistem_Operasi_04-pdffffffdddddddddddddd-32-320.jpg)
![Bounded-Buffer Proses Producer
item nextProduced;
while (1) {
while (((in + 1) % BUFFER_SIZE) == out)
; /* do nothing */
buffer[in] = nextProduced;
in = (in + 1) % BUFFER_SIZE;
}
33](https://image.slidesharecdn.com/sistemoperasi04-240902124653-1d6cb0ff/85/Sistem_Operasi_04-pdffffffdddddddddddddd-33-320.jpg)

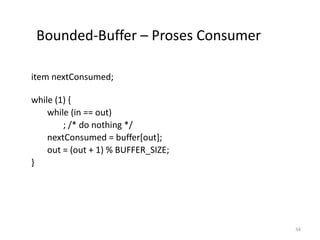

![Bounded-Buffer Proses Consumer
item nextConsumed;
while (1) {
while (in == out)
; /* do nothing */
nextConsumed = buffer[out];
out = (out + 1) % BUFFER_SIZE;
}
34](https://image.slidesharecdn.com/sistemoperasi04-240902124653-1d6cb0ff/85/Sistem_Operasi_04-pdffffffdddddddddddddd-34-320.jpg)
Sistem_Operasi_04.pdffffffdddddddddddddd

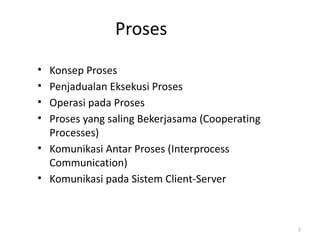

- 2. Proses Konsep Proses Penjadualan Eksekusi Proses Operasi pada Proses Proses yang saling Bekerjasama (Cooperating Processes) Komunikasi Antar Proses (Interprocess Communication) Komunikasi pada Sistem Client-Server 2

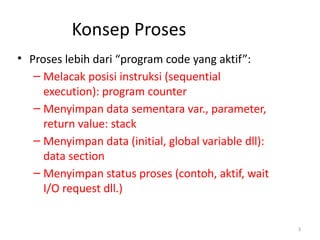

- 3. Konsep Proses Proses lebih dari program code yang aktif: Melacak posisi instruksi (sequential execution): program counter Menyimpan data sementara var., parameter, return value: stack Menyimpan data (initial, global variable dll): data section Menyimpan status proses (contoh, aktif, wait I/O request dll.) 3

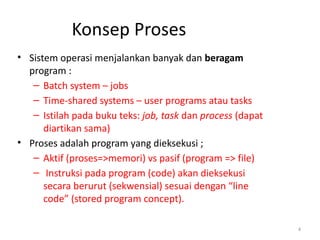

- 4. Konsep Proses Sistem operasi menjalankan banyak dan beragam program : Batch system jobs Time-shared systems user programs atau tasks Istilah pada buku teks: job, task dan process (dapat diartikan sama) Proses adalah program yang dieksekusi ; Aktif (proses=>memori) vs pasif (program => file) Instruksi pada program (code) akan dieksekusi secara berurut (sekwensial) sesuai dengan line code (stored program concept). 4

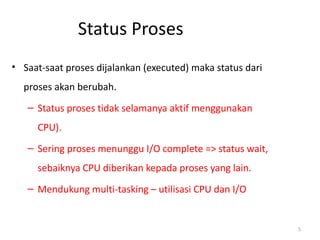

- 5. Status Proses Saat-saat proses dijalankan (executed) maka status dari proses akan berubah. Status proses tidak selamanya aktif menggunakan CPU). Sering proses menunggu I/O complete => status wait, sebaiknya CPU diberikan kepada proses yang lain. Mendukung multi-tasking utilisasi CPU dan I/O 5

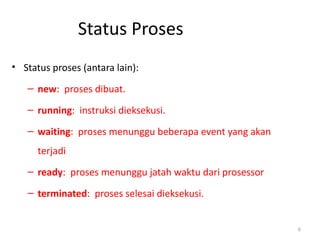

- 6. Status Proses Status proses (antara lain): new: proses dibuat. running: instruksi dieksekusi. waiting: proses menunggu beberapa event yang akan terjadi ready: proses menunggu jatah waktu dari prosessor terminated: proses selesai dieksekusi. 6

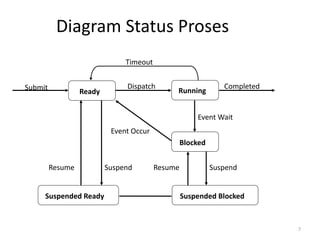

- 7. Diagram Status Proses 7 Ready Running Blocked Submit Dispatch Completed Timeout Suspended Blocked Suspended Ready Event Wait Suspend Resume Suspend Resume Event Occur

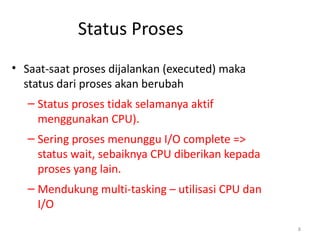

- 8. Status Proses Saat-saat proses dijalankan (executed) maka status dari proses akan berubah Status proses tidak selamanya aktif menggunakan CPU). Sering proses menunggu I/O complete => status wait, sebaiknya CPU diberikan kepada proses yang lain. Mendukung multi-tasking utilisasi CPU dan I/O 8

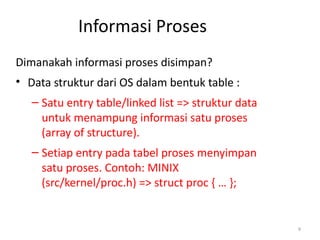

- 9. Informasi Proses Dimanakah informasi proses disimpan? Data struktur dari OS dalam bentuk table : Satu entry table/linked list => struktur data untuk menampung informasi satu proses (array of structure). Setiap entry pada tabel proses menyimpan satu proses. Contoh: MINIX (src/kernel/proc.h) => struct proc { }; 9

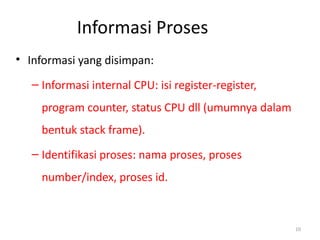

- 10. Informasi Proses Informasi yang disimpan: Informasi internal CPU: isi register-register, program counter, status CPU dll (umumnya dalam bentuk stack frame). Identifikasi proses: nama proses, proses number/index, proses id. 10

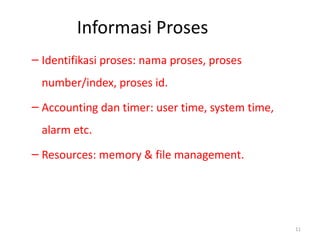

- 11. Informasi Proses Identifikasi proses: nama proses, proses number/index, proses id. Accounting dan timer: user time, system time, alarm etc. Resources: memory & file management. 11

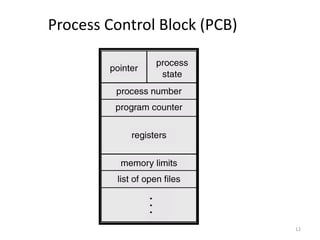

- 12. Process Control Block (PCB) 12

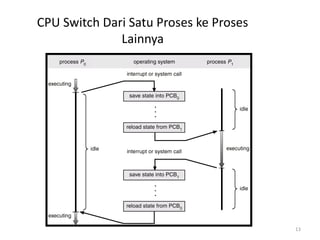

- 13. CPU Switch Dari Satu Proses ke Proses Lainnya 13

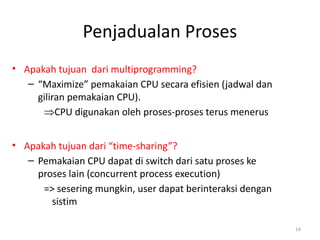

- 14. Penjadualan Proses Apakah tujuan dari multiprogramming? Maximize pemakaian CPU secara efisien (jadwal dan giliran pemakaian CPU). CPU digunakan oleh proses-proses terus menerus Apakah tujuan dari time-sharing? Pemakaian CPU dapat di switch dari satu proses ke proses lain (concurrent process execution) => sesering mungkin, user dapat berinteraksi dengan sistim 14

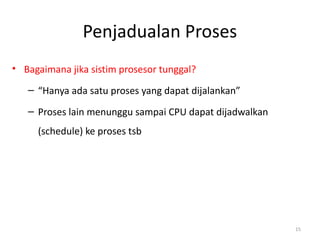

- 15. Penjadualan Proses Bagaimana jika sistim prosesor tunggal? Hanya ada satu proses yang dapat dijalankan Proses lain menunggu sampai CPU dapat dijadwalkan (schedule) ke proses tsb 15

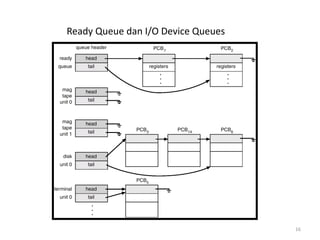

- 16. Ready Queue dan I/O Device Queues 16

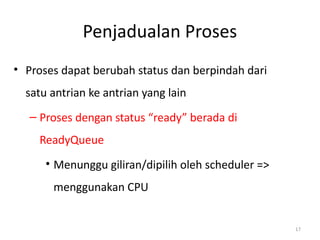

- 17. Penjadualan Proses Proses dapat berubah status dan berpindah dari satu antrian ke antrian yang lain Proses dengan status ready berada di ReadyQueue Menunggu giliran/dipilih oleh scheduler => menggunakan CPU 17

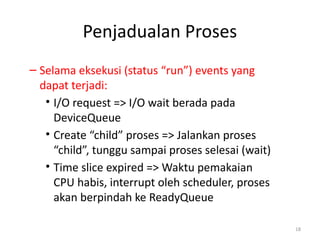

- 18. Penjadualan Proses Selama eksekusi (status run) events yang dapat terjadi: I/O request => I/O wait berada pada DeviceQueue Create child proses => Jalankan proses child, tunggu sampai proses selesai (wait) Time slice expired => Waktu pemakaian CPU habis, interrupt oleh scheduler, proses akan berpindah ke ReadyQueue 18

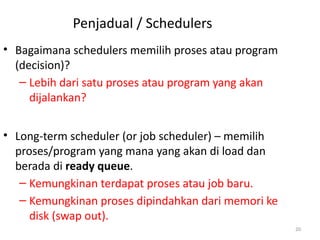

- 20. Penjadual / Schedulers Bagaimana schedulers memilih proses atau program (decision)? Lebih dari satu proses atau program yang akan dijalankan? Long-term scheduler (or job scheduler) memilih proses/program yang mana yang akan di load dan berada di ready queue. Kemungkinan terdapat proses atau job baru. Kemungkinan proses dipindahkan dari memori ke disk (swap out). 20

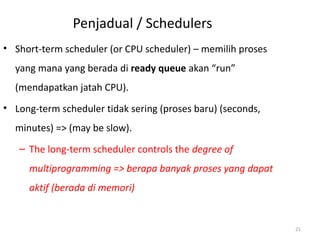

- 21. Penjadual / Schedulers Short-term scheduler (or CPU scheduler) memilih proses yang mana yang berada di ready queue akan run (mendapatkan jatah CPU). Long-term scheduler tidak sering (proses baru) (seconds, minutes) => (may be slow). The long-term scheduler controls the degree of multiprogramming => berapa banyak proses yang dapat aktif (berada di memori) 21

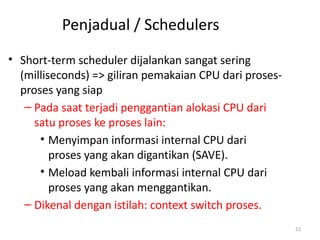

- 22. Penjadual / Schedulers Short-term scheduler dijalankan sangat sering (milliseconds) => giliran pemakaian CPU dari proses- proses yang siap Pada saat terjadi penggantian alokasi CPU dari satu proses ke proses lain: Menyimpan informasi internal CPU dari proses yang akan digantikan (SAVE). Meload kembali informasi internal CPU dari proses yang akan menggantikan. Dikenal dengan istilah: context switch proses. 22

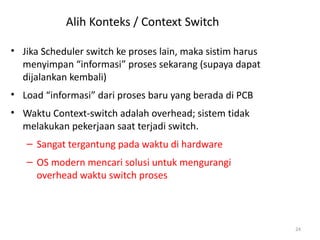

- 24. Alih Konteks / Context Switch Jika Scheduler switch ke proses lain, maka sistim harus menyimpan informasi proses sekarang (supaya dapat dijalankan kembali) Load informasi dari proses baru yang berada di PCB Waktu Context-switch adalah overhead; sistem tidak melakukan pekerjaan saat terjadi switch. Sangat tergantung pada waktu di hardware OS modern mencari solusi untuk mengurangi overhead waktu switch proses 24

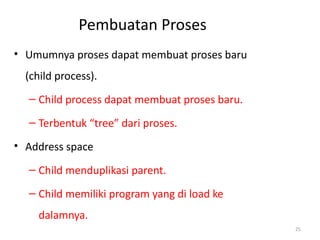

- 25. Pembuatan Proses Umumnya proses dapat membuat proses baru (child process). Child process dapat membuat proses baru. Terbentuk tree dari proses. Address space Child menduplikasi parent. Child memiliki program yang di load ke dalamnya. 25

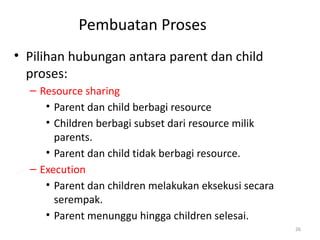

- 26. Pembuatan Proses Pilihan hubungan antara parent dan child proses: Resource sharing Parent dan child berbagi resource Children berbagi subset dari resource milik parents. Parent dan child tidak berbagi resource. Execution Parent dan children melakukan eksekusi secara serempak. Parent menunggu hingga children selesai. 26

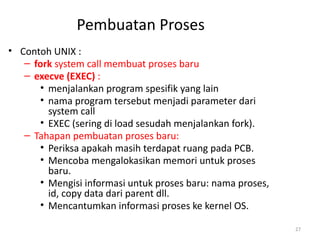

- 27. Pembuatan Proses Contoh UNIX : fork system call membuat proses baru execve (EXEC) : menjalankan program spesifik yang lain nama program tersebut menjadi parameter dari system call EXEC (sering di load sesudah menjalankan fork). Tahapan pembuatan proses baru: Periksa apakah masih terdapat ruang pada PCB. Mencoba mengalokasikan memori untuk proses baru. Mengisi informasi untuk proses baru: nama proses, id, copy data dari parent dll. Mencantumkan informasi proses ke kernel OS. 27
- 28. Proses Tree pada Sistem UNIX 28

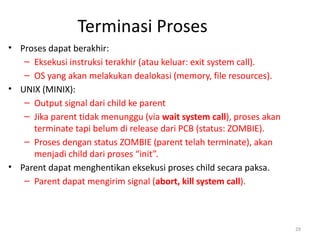

- 29. Terminasi Proses Proses dapat berakhir: Eksekusi instruksi terakhir (atau keluar: exit system call). OS yang akan melakukan dealokasi (memory, file resources). UNIX (MINIX): Output signal dari child ke parent Jika parent tidak menunggu (via wait system call), proses akan terminate tapi belum di release dari PCB (status: ZOMBIE). Proses dengan status ZOMBIE (parent telah terminate), akan menjadi child dari proses init. Parent dapat menghentikan eksekusi proses child secara paksa. Parent dapat mengirim signal (abort, kill system call). 29

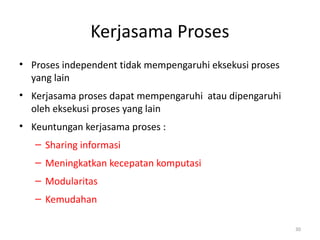

- 30. Kerjasama Proses Proses independent tidak mempengaruhi eksekusi proses yang lain Kerjasama proses dapat mempengaruhi atau dipengaruhi oleh eksekusi proses yang lain Keuntungan kerjasama proses : Sharing informasi Meningkatkan kecepatan komputasi Modularitas Kemudahan 30

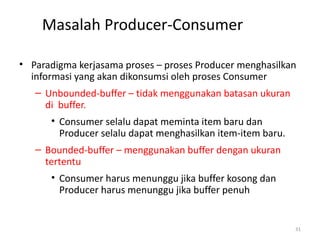

- 31. Masalah Producer-Consumer Paradigma kerjasama proses proses Producer menghasilkan informasi yang akan dikonsumsi oleh proses Consumer Unbounded-buffer tidak menggunakan batasan ukuran di buffer. Consumer selalu dapat meminta item baru dan Producer selalu dapat menghasilkan item-item baru. Bounded-buffer menggunakan buffer dengan ukuran tertentu Consumer harus menunggu jika buffer kosong dan Producer harus menunggu jika buffer penuh 31

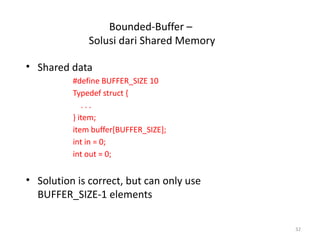

- 32. Bounded-Buffer Solusi dari Shared Memory Shared data #define BUFFER_SIZE 10 Typedef struct { . . . } item; item buffer[BUFFER_SIZE]; int in = 0; int out = 0; Solution is correct, but can only use BUFFER_SIZE-1 elements 32

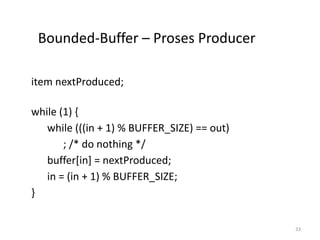

- 33. Bounded-Buffer Proses Producer item nextProduced; while (1) { while (((in + 1) % BUFFER_SIZE) == out) ; /* do nothing */ buffer[in] = nextProduced; in = (in + 1) % BUFFER_SIZE; } 33
- 34. Bounded-Buffer Proses Consumer item nextConsumed; while (1) { while (in == out) ; /* do nothing */ nextConsumed = buffer[out]; out = (out + 1) % BUFFER_SIZE; } 34

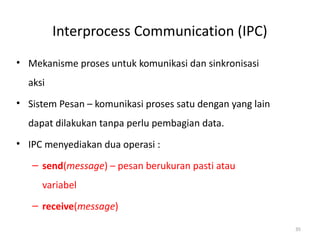

- 35. Interprocess Communication (IPC) Mekanisme proses untuk komunikasi dan sinkronisasi aksi Sistem Pesan komunikasi proses satu dengan yang lain dapat dilakukan tanpa perlu pembagian data. IPC menyediakan dua operasi : send(message) pesan berukuran pasti atau variabel receive(message) 35

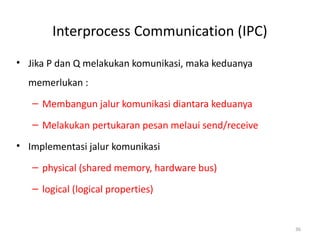

- 36. Interprocess Communication (IPC) Jika P dan Q melakukan komunikasi, maka keduanya memerlukan : Membangun jalur komunikasi diantara keduanya Melakukan pertukaran pesan melaui send/receive Implementasi jalur komunikasi physical (shared memory, hardware bus) logical (logical properties) 36

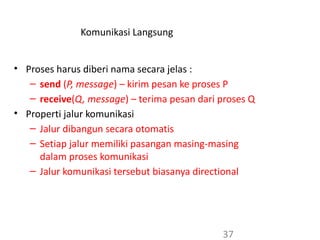

- 37. Komunikasi Langsung Proses harus diberi nama secara jelas : send (P, message) kirim pesan ke proses P receive(Q, message) terima pesan dari proses Q Properti jalur komunikasi Jalur dibangun secara otomatis Setiap jalur memiliki pasangan masing-masing dalam proses komunikasi Jalur komunikasi tersebut biasanya directional 37

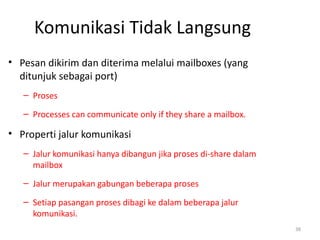

- 38. Komunikasi Tidak Langsung Pesan dikirim dan diterima melalui mailboxes (yang ditunjuk sebagai port) Proses Processes can communicate only if they share a mailbox. Properti jalur komunikasi Jalur komunikasi hanya dibangun jika proses di-share dalam mailbox Jalur merupakan gabungan beberapa proses Setiap pasangan proses dibagi ke dalam beberapa jalur komunikasi. 38

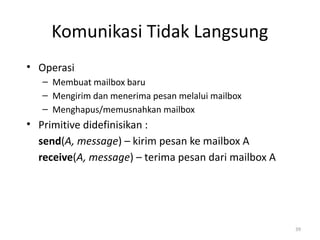

- 39. Komunikasi Tidak Langsung Operasi Membuat mailbox baru Mengirim dan menerima pesan melalui mailbox Menghapus/memusnahkan mailbox Primitive didefinisikan : send(A, message) kirim pesan ke mailbox A receive(A, message) terima pesan dari mailbox A 39

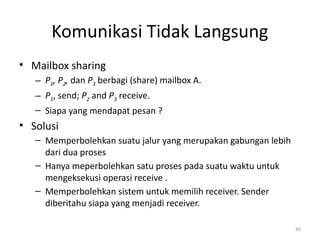

- 40. Komunikasi Tidak Langsung Mailbox sharing P1, P2, dan P3 berbagi (share) mailbox A. P1, send; P2 and P3 receive. Siapa yang mendapat pesan ? Solusi Memperbolehkan suatu jalur yang merupakan gabungan lebih dari dua proses Hanya meperbolehkan satu proses pada suatu waktu untuk mengeksekusi operasi receive . Memperbolehkan sistem untuk memilih receiver. Sender diberitahu siapa yang menjadi receiver. 40

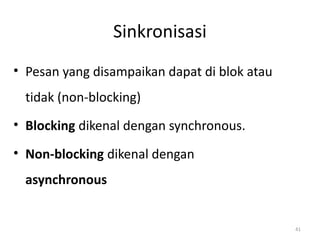

- 41. Sinkronisasi Pesan yang disampaikan dapat di blok atau tidak (non-blocking) Blocking dikenal dengan synchronous. Non-blocking dikenal dengan asynchronous 41

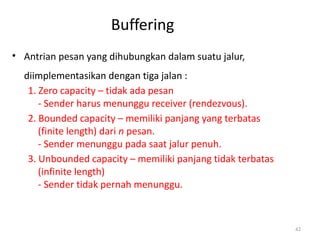

- 42. Buffering Antrian pesan yang dihubungkan dalam suatu jalur, diimplementasikan dengan tiga jalan : 1. Zero capacity tidak ada pesan - Sender harus menunggu receiver (rendezvous). 2. Bounded capacity memiliki panjang yang terbatas (finite length) dari n pesan. - Sender menunggu pada saat jalur penuh. 3. Unbounded capacity memiliki panjang tidak terbatas (infinite length) - Sender tidak pernah menunggu. 42

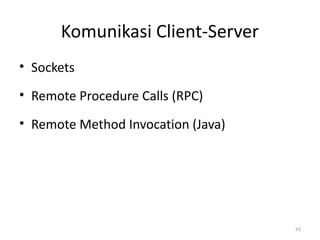

- 43. Komunikasi Client-Server Sockets Remote Procedure Calls (RPC) Remote Method Invocation (Java) 43

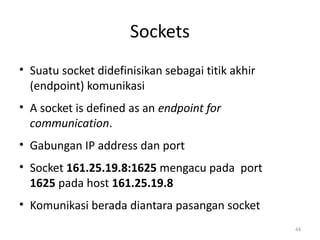

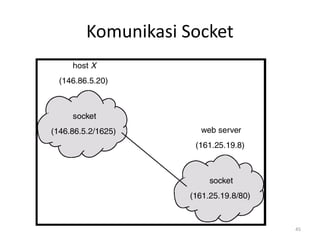

- 44. Sockets Suatu socket didefinisikan sebagai titik akhir (endpoint) komunikasi A socket is defined as an endpoint for communication. Gabungan IP address dan port Socket 161.25.19.8:1625 mengacu pada port 1625 pada host 161.25.19.8 Komunikasi berada diantara pasangan socket 44

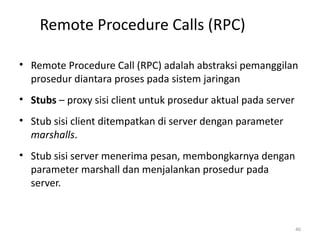

- 46. Remote Procedure Calls (RPC) Remote Procedure Call (RPC) adalah abstraksi pemanggilan prosedur diantara proses pada sistem jaringan Stubs proxy sisi client untuk prosedur aktual pada server Stub sisi client ditempatkan di server dengan parameter marshalls. Stub sisi server menerima pesan, membongkarnya dengan parameter marshall dan menjalankan prosedur pada server. 46

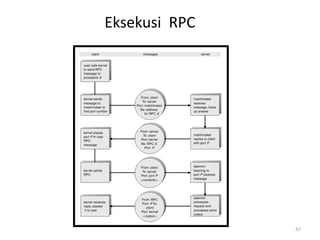

- 47. Eksekusi RPC 47

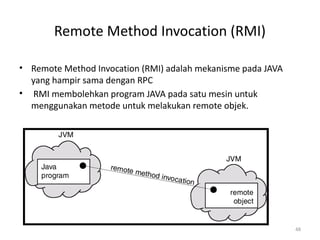

- 48. Remote Method Invocation (RMI) Remote Method Invocation (RMI) adalah mekanisme pada JAVA yang hampir sama dengan RPC RMI membolehkan program JAVA pada satu mesin untuk menggunakan metode untuk melakukan remote objek. 48

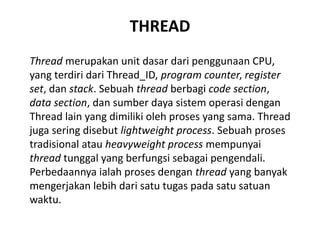

- 50. THREAD Thread merupakan unit dasar dari penggunaan CPU, yang terdiri dari Thread_ID, program counter, register set, dan stack. Sebuah thread berbagi code section, data section, dan sumber daya sistem operasi dengan Thread lain yang dimiliki oleh proses yang sama. Thread juga sering disebut lightweight process. Sebuah proses tradisional atau heavyweight process mempunyai thread tunggal yang berfungsi sebagai pengendali. Perbedaannya ialah proses dengan thread yang banyak mengerjakan lebih dari satu tugas pada satu satuan waktu.

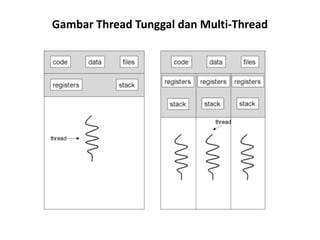

- 51. Gambar Thread Tunggal dan Multi-Thread

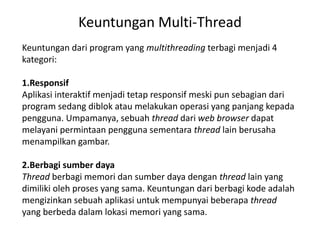

- 52. Keuntungan Multi-Thread Keuntungan dari program yang multithreading terbagi menjadi 4 kategori: 1.Responsif Aplikasi interaktif menjadi tetap responsif meski pun sebagian dari program sedang diblok atau melakukan operasi yang panjang kepada pengguna. Umpamanya, sebuah thread dari web browser dapat melayani permintaan pengguna sementara thread lain berusaha menampilkan gambar. 2.Berbagi sumber daya Thread berbagi memori dan sumber daya dengan thread lain yang dimiliki oleh proses yang sama. Keuntungan dari berbagi kode adalah mengizinkan sebuah aplikasi untuk mempunyai beberapa thread yang berbeda dalam lokasi memori yang sama.

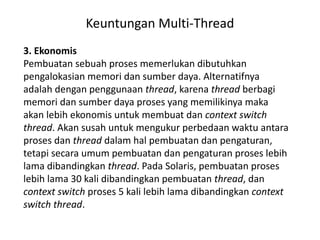

- 53. Keuntungan Multi-Thread 3. Ekonomis Pembuatan sebuah proses memerlukan dibutuhkan pengalokasian memori dan sumber daya. Alternatifnya adalah dengan penggunaan thread, karena thread berbagi memori dan sumber daya proses yang memilikinya maka akan lebih ekonomis untuk membuat dan context switch thread. Akan susah untuk mengukur perbedaan waktu antara proses dan thread dalam hal pembuatan dan pengaturan, tetapi secara umum pembuatan dan pengaturan proses lebih lama dibandingkan thread. Pada Solaris, pembuatan proses lebih lama 30 kali dibandingkan pembuatan thread, dan context switch proses 5 kali lebih lama dibandingkan context switch thread.

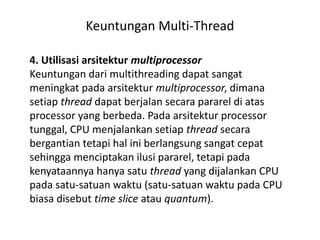

- 54. Keuntungan Multi-Thread 4. Utilisasi arsitektur multiprocessor Keuntungan dari multithreading dapat sangat meningkat pada arsitektur multiprocessor, dimana setiap thread dapat berjalan secara pararel di atas processor yang berbeda. Pada arsitektur processor tunggal, CPU menjalankan setiap thread secara bergantian tetapi hal ini berlangsung sangat cepat sehingga menciptakan ilusi pararel, tetapi pada kenyataannya hanya satu thread yang dijalankan CPU pada satu-satuan waktu (satu-satuan waktu pada CPU biasa disebut time slice atau quantum).

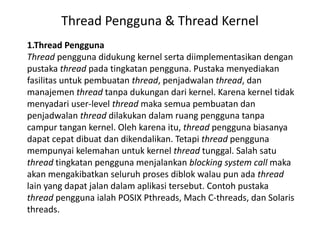

- 55. Thread Pengguna & Thread Kernel 1.Thread Pengguna Thread pengguna didukung kernel serta diimplementasikan dengan pustaka thread pada tingkatan pengguna. Pustaka menyediakan fasilitas untuk pembuatan thread, penjadwalan thread, dan manajemen thread tanpa dukungan dari kernel. Karena kernel tidak menyadari user-level thread maka semua pembuatan dan penjadwalan thread dilakukan dalam ruang pengguna tanpa campur tangan kernel. Oleh karena itu, thread pengguna biasanya dapat cepat dibuat dan dikendalikan. Tetapi thread pengguna mempunyai kelemahan untuk kernel thread tunggal. Salah satu thread tingkatan pengguna menjalankan blocking system call maka akan mengakibatkan seluruh proses diblok walau pun ada thread lain yang dapat jalan dalam aplikasi tersebut. Contoh pustaka thread pengguna ialah POSIX Pthreads, Mach C-threads, dan Solaris threads.

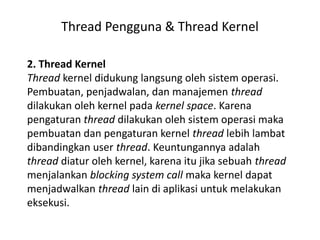

- 56. Thread Pengguna & Thread Kernel 2. Thread Kernel Thread kernel didukung langsung oleh sistem operasi. Pembuatan, penjadwalan, dan manajemen thread dilakukan oleh kernel pada kernel space. Karena pengaturan thread dilakukan oleh sistem operasi maka pembuatan dan pengaturan kernel thread lebih lambat dibandingkan user thread. Keuntungannya adalah thread diatur oleh kernel, karena itu jika sebuah thread menjalankan blocking system call maka kernel dapat menjadwalkan thread lain di aplikasi untuk melakukan eksekusi.

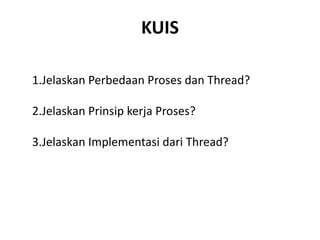

- 57. KUIS 1.Jelaskan Perbedaan Proses dan Thread? 2.Jelaskan Prinsip kerja Proses? 3.Jelaskan Implementasi dari Thread?
