1/120Dicembre 2014 | Aggiornamento sulle norme UNI TS 11300:2014 | Gruppo EDEN
Aggiornamento UNI TS 11300:2014
EXCURSUS LEGISLATIVO E NORMATIVO
Novità e aggiornamenti legislativi a livello europeo, nazionale e regionale in
materia di certificazione energetica degli edifici
PANORAMICA SULLA NORMATIVA TECNICA: LE UNI TS 11300
Le norme per il calcolo recepite dalla normativa nazionale: le specifiche tecniche
UNI TS 11300, l’aggiornamento del 2 ottobre 2014 e i metodi per il calcolo; i
software certificati
NOVITA’ INTRODOTTE DALLA UNI TS 11300-1:2014
Il fabbisogno di energia latente e quello di umidificazione, il calcolo della durata
della stagione di riscaldamento e raffrescamento, l’extraflusso verso la volta
celeste, i fattori di utilizzazione degli apporti
2
3
1

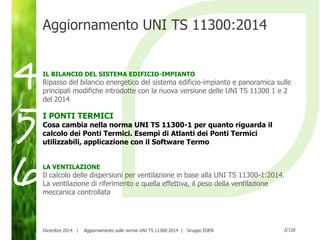

Aggiornamento UNI TS 11300:2014
IL BILANCIO DEL SISTEMA EDIFICIO-IMPIANTO
Ripasso del bilancio energetico del sistema edificio-impianto e panoramica sulle
principali modifiche introdotte con la nuova versione delle UNI TS 11300 1 e 2
del 2014
I PONTI TERMICI
Cosa cambia nella norma UNI TS 11300-1 per quanto riguarda il
calcolo dei Ponti Termici. Esempi di Atlanti dei Ponti Termici
utilizzabili, applicazione con il Software Termo
LA VENTILAZIONE
Il calcolo delle dispersioni per ventilazione in base alla UNI TS 11300-1:2014.
La ventilazione di riferimento e quella effettiva, il peso della ventilazione
meccanica controllata
5
6
4

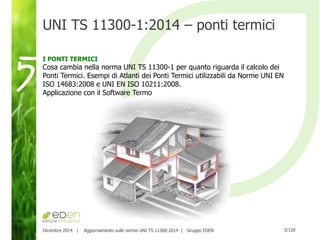

UNI TS 11300-1:2014 – ponti termici
I PONTI TERMICI
Cosa cambia nella norma UNI TS 11300-1 per quanto riguarda il calcolo dei
Ponti Termici. Esempi di Atlanti dei Ponti Termici utilizzabili da Norme UNI EN
ISO 14683:2008 e UNI EN ISO 10211:2008.
Applicazione con il Software Termo
5

Dicembre 2014 | Aggiornamento sulle norme UNI TS 11300:2014 | Emanuele Pifferi e Sonia Subazzoli | Gruppo EDEN 4/120

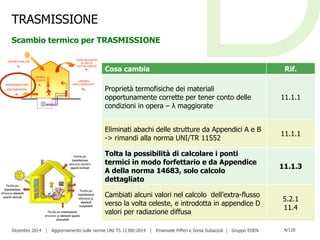

TRASMISSIONE
Scambio termico per TRASMISSIONE
Cosa cambia Rif.
Proprietà termofisiche dei materiali
opportunamente corrette per tener conto delle
condizioni in opera – λ maggiorate
11.1.1
Eliminati abachi delle strutture da Appendici A e B
-> rimandi alla norma UNI/TR 11552
11.1.1
Tolta la possibilità di calcolare i ponti
termici in modo forfettario e da Appendice
A della norma 14683, solo calcolo
dettagliato
11.1.3
Cambiati alcuni valori nel calcolo dell’extra-flusso
verso la volta celeste, e introdotta in appendice D
valori per radiazione diffusa
5.2.1
11.4

Htr,adj: coefficiente globale di scambio termico per trasmissione[W/K]
btr,x: fattore di correzione [-]
AL,i: area lorda di ciascun componente, i, termicamente uniforme, che separa
l’ambiente climatizzato dall’ambiente esterno [m2]
Ui: trasmittanza termica di ciascun componente, i, termicamente uniforme, che
separa l’ambiente climatizzato dall’ambiente esterno [W/(m2 K)]
lK: lunghezza del ponte termico lineare [m]
Ψk : trasmittanza termica lineare del ponte termico [W/mK]
χj : trasmittanza termica puntuale del ponte termico [W/K]
Htr,adj = btr,x[ i (AL,i · Ui ) + k lk·Ψk + jχj ]

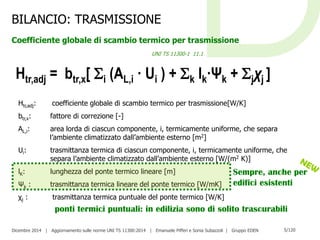

BILANCIO: TRASMISSIONE
Coefficiente globale di scambio termico per trasmissione
UNI TS 11300-1 11.1
Sempre, anche per
edifici esistenti
ponti termici puntuali: in edilizia sono di solito trascurabili

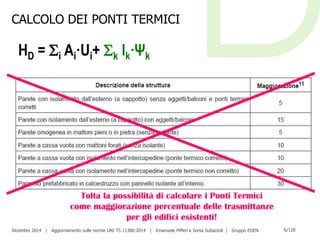

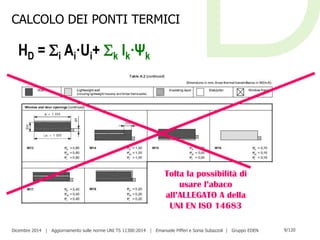

CALCOLO DEI PONTI TERMICI
HD = i Ai·Ui+ k lk·Ψk
Tolta la possibilità di calcolare i Ponti Termici
come maggiorazione percentuale delle trasmittanze
per gli edifici esistenti!

BILANCIO: TRASMISSIONE

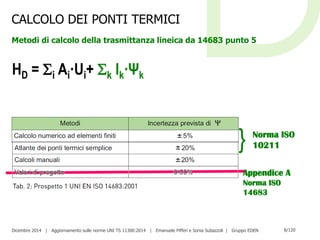

Metodi di calcolo della trasmittanza lineica da 14683 punto 5
Norma ISO
10211}
Appendice A
Norma ISO
14683

Tolta la possibilità di
usare l’abaco
all’ALLEGATO A della
UNI EN ISO 14683

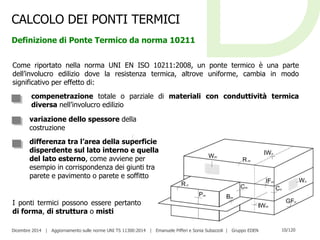

Definizione di Ponte Termico da norma 10211
Come riportato nella norma UNI EN ISO 10211:2008, un ponte termico è una parte
dell’involucro edilizio dove la resistenza termica, altrove uniforme, cambia in modo
significativo per effetto di:
compenetrazione totale o parziale di materiali con conduttività termica
diversa nell’involucro edilizio
variazione dello spessore della
costruzione
differenza tra l’area della superficie
disperdente sul lato interno e quella
del lato esterno, come avviene per
esempio in corrispondenza dei giunti tra
parete e pavimento o parete e soffitto
I ponti termici possono essere pertanto
di forma, di struttura o misti

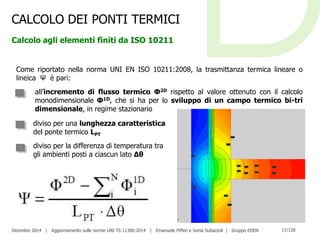

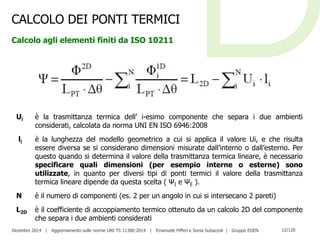

Calcolo agli elementi finiti da ISO 10211
Come riportato nella norma UNI EN ISO 10211:2008, la trasmittanza termica lineare o
lineica Ψ è pari:
all’incremento di flusso termico Φ2D rispetto al valore ottenuto con il calcolo
monodimensionale Φ1D, che si ha per lo sviluppo di un campo termico bi-tri
dimensionale, in regime stazionario
diviso per una lunghezza caratteristica
del ponte termico LPT
diviso per la differenza di temperatura tra
gli ambienti posti a ciascun lato Δθ

Ui è la trasmittanza termica dell’ i-esimo componente che separa i due ambienti
considerati, calcolata da norma UNI EN ISO 6946:2008
li è la lunghezza del modello geometrico a cui si applica il valore Ui, e che risulta
essere diversa se si considerano dimensioni misurate dall’interno o dall’esterno. Per
questo quando si determina il valore della trasmittanza termica lineare, è necessario
specificare quali dimensioni (per esempio interne o esterne) sono
utilizzate, in quanto per diversi tipi di ponti termici il valore della trasmittanza
termica lineare dipende da questa scelta ( ΨI e ΨE ).
N è il numero di componenti (es. 2 per un angolo in cui si intersecano 2 pareti)
L2D è il coefficiente di accoppiamento termico ottenuto da un calcolo 2D del componente
che separa i due ambienti considerati

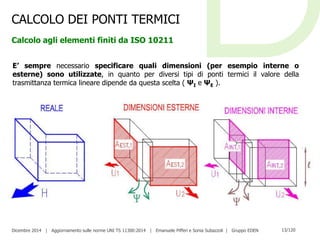

E’ sempre necessario specificare quali dimensioni (per esempio interne o
esterne) sono utilizzate, in quanto per diversi tipi di ponti termici il valore della
trasmittanza termica lineare dipende da questa scelta ( ΨI e ΨE ).

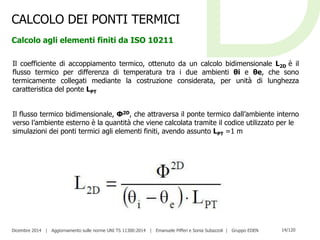

Il coefficiente di accoppiamento termico, ottenuto da un calcolo bidimensionale L2D è il
flusso termico per differenza di temperatura tra i due ambienti θi e θe, che sono
termicamente collegati mediante la costruzione considerata, per unità di lunghezza
caratteristica del ponte LPT
Il flusso termico bidimensionale, Φ2D, che attraversa il ponte termico dall’ambiente interno
verso l’ambiente esterno è la quantità che viene calcolata tramite il codice utilizzato per le
simulazioni dei ponti termici agli elementi finiti, avendo assunto LPT =1 m

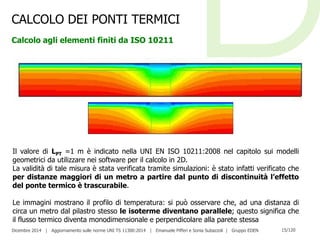

Il valore di LPT =1 m è indicato nella UNI EN ISO 10211:2008 nel capitolo sui modelli
geometrici da utilizzare nei software per il calcolo in 2D.
La validità di tale misura è stata verificata tramite simulazioni: è stato infatti verificato che
per distanze maggiori di un metro a partire dal punto di discontinuità l’effetto
del ponte termico è trascurabile.

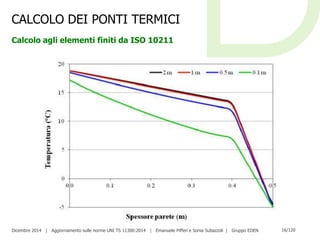

Le immagini mostrano il profilo di temperatura: si può osservare che, ad una distanza di
circa un metro dal pilastro stesso le isoterme diventano parallele; questo significa che
il flusso termico diventa monodimensionale e perpendicolare alla parete stessa

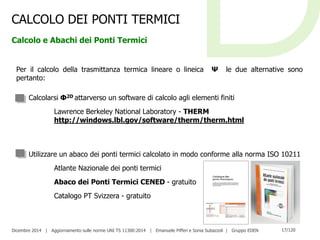

Calcolo e Abachi dei Ponti Termici
Per il calcolo della trasmittanza termica lineare o lineica Ψ le due alternative sono
pertanto:
Calcolarsi Φ2D attarverso un software di calcolo agli elementi finiti
Lawrence Berkeley National Laboratory - THERM
http://windows.lbl.gov/software/therm/therm.html
Utilizzare un abaco dei ponti termici calcolato in modo conforme alla norma ISO 10211
Atlante Nazionale dei ponti termici
Abaco dei Ponti Termici CENED - gratuito
Catalogo PT Svizzera - gratuito

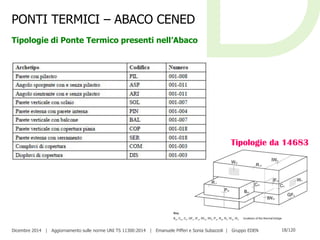

PONTI TERMICI – ABACO CENED
Tipologie di Ponte Termico presenti nell’Abaco
Tipologie da 14683

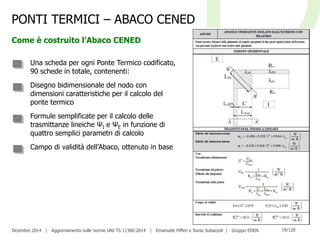

Come è costruito l’Abaco CENED
Una scheda per ogni Ponte Termico codificato,
90 schede in totale, contenenti:
Disegno bidimensionale del nodo con
dimensioni caratteristiche per il calcolo del
ponte termico
Formule semplificate per il calcolo delle
trasmittanze lineiche ΨI e ΨE in funzione di
quattro semplici parametri di calcolo
Campo di validità dell’Abaco, ottenuto in base

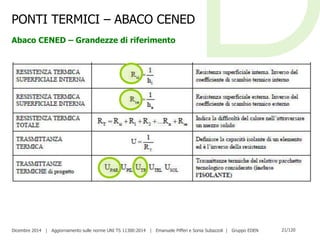

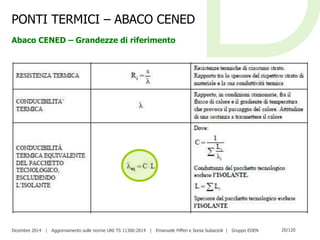

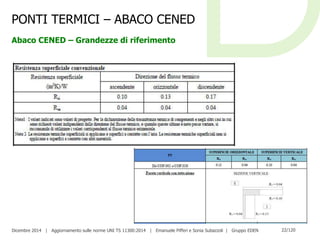

Abaco CENED – Grandezze di riferimento

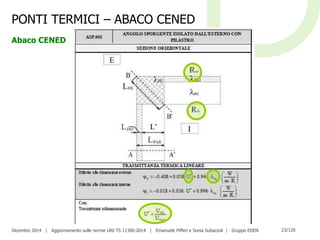

Abaco CENED

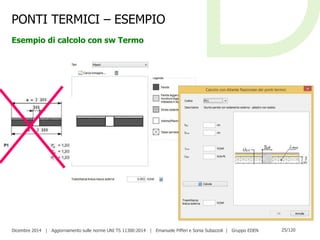

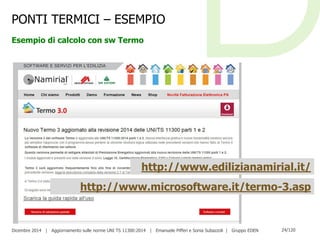

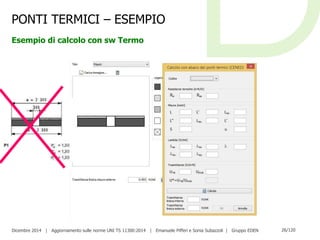

PONTI TERMICI – ESEMPIO
Esempio di calcolo con sw Termo
http://www.microsoftware.it/termo-3.asp
http://www.edilizianamirial.it/

Questa presentazione è messa a disposizione sulla base dei termini della licenza Creative Commons Public License; Attribuzione – Non commerciale – Non opere derivate 2.5 Versione italiana
Ing. Sonia Subazzoli
sonia.subazzoli@gruppoeden.it
Ing. Emanuele Pifferi
emanuele.pifferi@gruppoeden.it
Grazie
per
l’attenzione…
…e restiamo in contatto!
