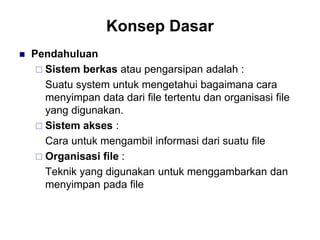

- 2. Konsep Dasar Pendahuluan Sistem berkas atau pengarsipan adalah : Suatu system untuk mengetahui bagaimana cara menyimpan data dari file tertentu dan organisasi file yang digunakan. Sistem akses : Cara untuk mengambil informasi dari suatu file Organisasi file : Teknik yang digunakan untuk menggambarkan dan menyimpan pada file

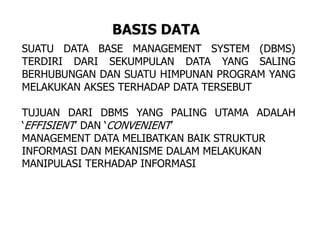

- 3. SUATU DATA BASE MANAGEMENT SYSTEM (DBMS) TERDIRI DARI SEKUMPULAN DATA YANG SALING BERHUBUNGAN DAN SUATU HIMPUNAN PROGRAM YANG MELAKUKAN AKSES TERHADAP DATA TERSEBUT TUJUAN DARI DBMS YANG PALING UTAMA ADALAH EFFISIENT DAN CONVENIENT MANAGEMENT DATA MELIBATKAN BAIK STRUKTUR INFORMASI DAN MEKANISME DALAM MELAKUKAN MANIPULASI TERHADAP INFORMASI BASIS DATA

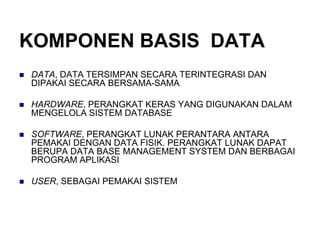

- 4. DATA, DATA TERSIMPAN SECARA TERINTEGRASI DAN DIPAKAI SECARA BERSAMA-SAMA HARDWARE, PERANGKAT KERAS YANG DIGUNAKAN DALAM MENGELOLA SISTEM DATABASE SOFTWARE, PERANGKAT LUNAK PERANTARA ANTARA PEMAKAI DENGAN DATA FISIK. PERANGKAT LUNAK DAPAT BERUPA DATA BASE MANAGEMENT SYSTEM DAN BERBAGAI PROGRAM APLIKASI USER, SEBAGAI PEMAKAI SISTEM KOMPONEN BASIS DATA

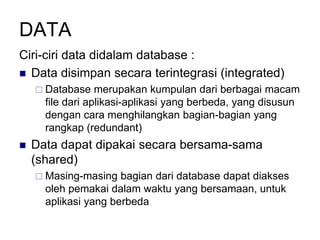

- 5. DATA Ciri-ciri data didalam database : Data disimpan secara terintegrasi (integrated) Database merupakan kumpulan dari berbagai macam file dari aplikasi-aplikasi yang berbeda, yang disusun dengan cara menghilangkan bagian-bagian yang rangkap (redundant) Data dapat dipakai secara bersama-sama (shared) Masing-masing bagian dari database dapat diakses oleh pemakai dalam waktu yang bersamaan, untuk aplikasi yang berbeda

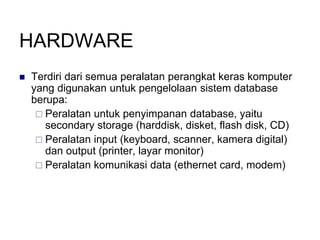

- 6. HARDWARE Terdiri dari semua peralatan perangkat keras komputer yang digunakan untuk pengelolaan sistem database berupa: Peralatan untuk penyimpanan database, yaitu secondary storage (harddisk, disket, flash disk, CD) Peralatan input (keyboard, scanner, kamera digital) dan output (printer, layar monitor) Peralatan komunikasi data (ethernet card, modem)

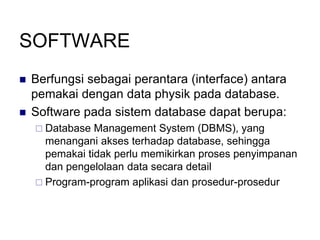

- 7. SOFTWARE Berfungsi sebagai perantara (interface) antara pemakai dengan data physik pada database. Software pada sistem database dapat berupa: Database Management System (DBMS), yang menangani akses terhadap database, sehingga pemakai tidak perlu memikirkan proses penyimpanan dan pengelolaan data secara detail Program-program aplikasi dan prosedur-prosedur

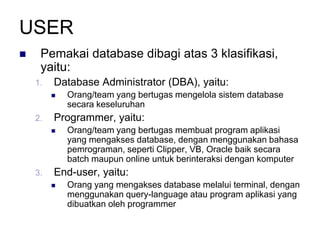

- 8. USER Pemakai database dibagi atas 3 klasifikasi, yaitu: 1. Database Administrator (DBA), yaitu: Orang/team yang bertugas mengelola sistem database secara keseluruhan 2. Programmer, yaitu: Orang/team yang bertugas membuat program aplikasi yang mengakses database, dengan menggunakan bahasa pemrograman, seperti Clipper, VB, Oracle baik secara batch maupun online untuk berinteraksi dengan komputer 3. End-user, yaitu: Orang yang mengakses database melalui terminal, dengan menggunakan query-language atau program aplikasi yang dibuatkan oleh programmer

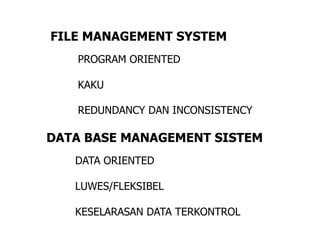

- 9. FILE MANAGEMENT SYSTEM PROGRAM ORIENTED KAKU REDUNDANCY DAN INCONSISTENCY DATA BASE MANAGEMENT SISTEM DATA ORIENTED LUWES/FLEKSIBEL KESELARASAN DATA TERKONTROL

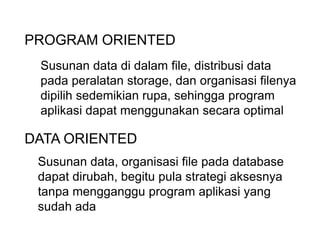

- 10. PROGRAM ORIENTED DATA ORIENTED Susunan data di dalam file, distribusi data pada peralatan storage, dan organisasi filenya dipilih sedemikian rupa, sehingga program aplikasi dapat menggunakan secara optimal Susunan data, organisasi file pada database dapat dirubah, begitu pula strategi aksesnya tanpa mengganggu program aplikasi yang sudah ada

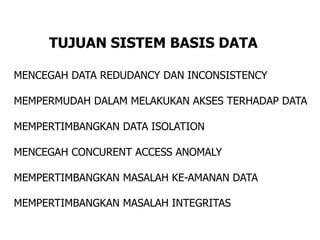

- 11. TUJUAN SISTEM BASIS DATA MENCEGAH DATA REDUDANCY DAN INCONSISTENCY MEMPERMUDAH DALAM MELAKUKAN AKSES TERHADAP DATA MEMPERTIMBANGKAN DATA ISOLATION MENCEGAH CONCURENT ACCESS ANOMALY MEMPERTIMBANGKAN MASALAH KE-AMANAN DATA MEMPERTIMBANGKAN MASALAH INTEGRITAS

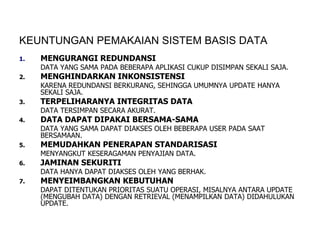

- 12. KEUNTUNGAN PEMAKAIAN SISTEM BASIS DATA 1. MENGURANGI REDUNDANSI DATA YANG SAMA PADA BEBERAPA APLIKASI CUKUP DISIMPAN SEKALI SAJA. 2. MENGHINDARKAN INKONSISTENSI KARENA REDUNDANSI BERKURANG, SEHINGGA UMUMNYA UPDATE HANYA SEKALI SAJA. 3. TERPELIHARANYA INTEGRITAS DATA DATA TERSIMPAN SECARA AKURAT. 4. DATA DAPAT DIPAKAI BERSAMA-SAMA DATA YANG SAMA DAPAT DIAKSES OLEH BEBERAPA USER PADA SAAT BERSAMAAN. 5. MEMUDAHKAN PENERAPAN STANDARISASI MENYANGKUT KESERAGAMAN PENYAJIAN DATA. 6. JAMINAN SEKURITI DATA HANYA DAPAT DIAKSES OLEH YANG BERHAK. 7. MENYEIMBANGKAN KEBUTUHAN DAPAT DITENTUKAN PRIORITAS SUATU OPERASI, MISALNYA ANTARA UPDATE (MENGUBAH DATA) DENGAN RETRIEVAL (MENAMPILKAN DATA) DIDAHULUKAN UPDATE.

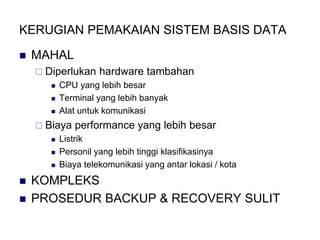

- 13. KERUGIAN PEMAKAIAN SISTEM BASIS DATA MAHAL Diperlukan hardware tambahan CPU yang lebih besar Terminal yang lebih banyak Alat untuk komunikasi Biaya performance yang lebih besar Listrik Personil yang lebih tinggi klasifikasinya Biaya telekomunikasi yang antar lokasi / kota KOMPLEKS PROSEDUR BACKUP & RECOVERY SULIT

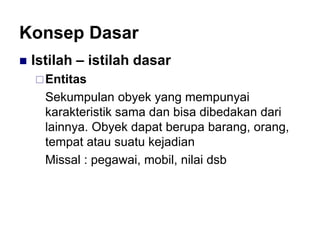

- 14. Konsep Dasar Istilah istilah dasar Entitas Sekumpulan obyek yang mempunyai karakteristik sama dan bisa dibedakan dari lainnya. Obyek dapat berupa barang, orang, tempat atau suatu kejadian Missal : pegawai, mobil, nilai dsb

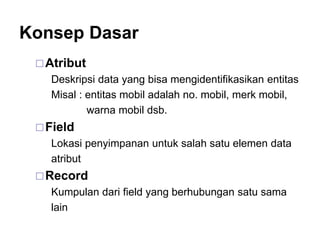

- 15. Konsep Dasar Atribut Deskripsi data yang bisa mengidentifikasikan entitas Misal : entitas mobil adalah no. mobil, merk mobil, warna mobil dsb. Field Lokasi penyimpanan untuk salah satu elemen data atribut Record Kumpulan dari field yang berhubungan satu sama lain

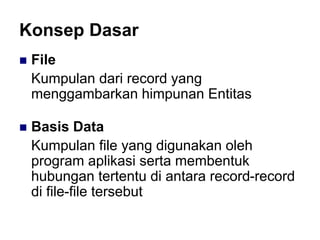

- 16. Konsep Dasar File Kumpulan dari record yang menggambarkan himpunan Entitas Basis Data Kumpulan file yang digunakan oleh program aplikasi serta membentuk hubungan tertentu di antara record-record di file-file tersebut

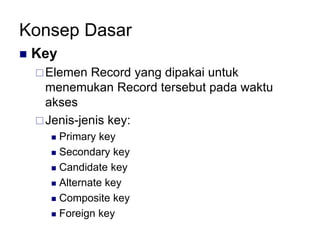

- 17. Konsep Dasar Key Elemen Record yang dipakai untuk menemukan Record tersebut pada waktu akses Jenis-jenis key: Primary key Secondary key Candidate key Alternate key Composite key Foreign key

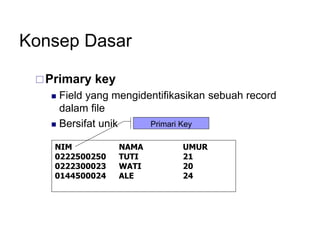

- 18. Konsep Dasar Primary key Field yang mengidentifikasikan sebuah record dalam file Bersifat unik NIM NAMA UMUR 0222500250 TUTI 21 0222300023 WATI 20 0144500024 ALE 24 Primari Key

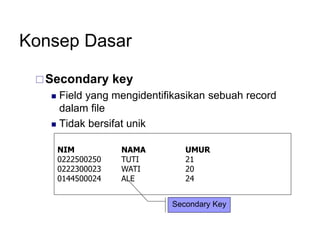

- 19. Konsep Dasar Secondary key Field yang mengidentifikasikan sebuah record dalam file Tidak bersifat unik NIM NAMA UMUR 0222500250 TUTI 21 0222300023 WATI 20 0144500024 ALE 24 Secondary Key

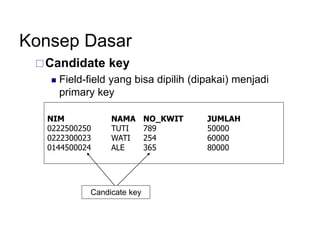

- 20. Konsep Dasar Candidate key Field-field yang bisa dipilih (dipakai) menjadi primary key NIM NAMA NO_KWIT JUMLAH 0222500250 TUTI 789 50000 0222300023 WATI 254 60000 0144500024 ALE 365 80000 Candicate key

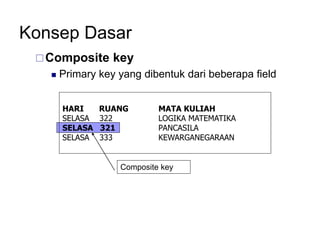

- 21. Konsep Dasar Composite key Primary key yang dibentuk dari beberapa field HARI RUANG MATA KULIAH SELASA 322 LOGIKA MATEMATIKA SELASA 321 PANCASILA SELASA 333 KEWARGANEGARAAN Composite key

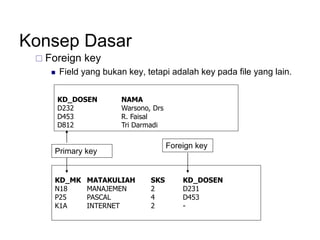

- 22. Konsep Dasar Foreign key Field yang bukan key, tetapi adalah key pada file yang lain. KD_MK MATAKULIAH SKS KD_DOSEN N18 MANAJEMEN 2 D231 P25 PASCAL 4 D453 K1A INTERNET 2 - KD_DOSEN NAMA D232 Warsono, Drs D453 R. Faisal D812 Tri Darmadi Primary key Foreign key

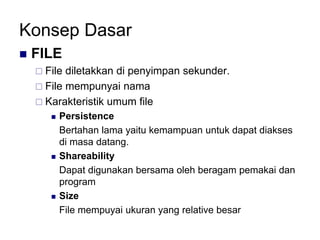

- 23. Konsep Dasar FILE File diletakkan di penyimpan sekunder. File mempunyai nama Karakteristik umum file Persistence Bertahan lama yaitu kemampuan untuk dapat diakses di masa datang. Shareability Dapat digunakan bersama oleh beragam pemakai dan program Size File mempuyai ukuran yang relative besar

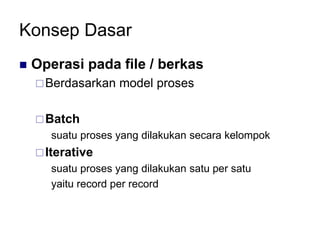

- 24. Konsep Dasar Operasi pada file / berkas Berdasarkan model proses Batch suatu proses yang dilakukan secara kelompok Iterative suatu proses yang dilakukan satu per satu yaitu record per record

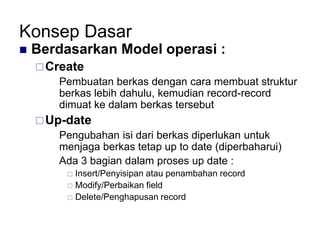

- 25. Konsep Dasar Berdasarkan Model operasi : Create Pembuatan berkas dengan cara membuat struktur berkas lebih dahulu, kemudian record-record dimuat ke dalam berkas tersebut Up-date Pengubahan isi dari berkas diperlukan untuk menjaga berkas tetap up to date (diperbaharui) Ada 3 bagian dalam proses up date : Insert/Penyisipan atau penambahan record Modify/Perbaikan field Delete/Penghapusan record
- 26. Konsep Dasar Retrieval Pengaksesan sebuah berkas untuk tujuan mendapatkan informasi Menurut ada tidaknya persyaratan, retrieval dibagi menjadi Comprehensive retrieval Proses untuk mendapatkan informasi dari semua record dalam berkas Misal : display all, list nama alamat Selective retrieval Mendapatkan informasi dari record-record tertentu berdasarkan persyaratan tertentu Misal : list for program studi == TI

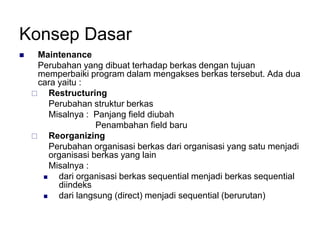

- 27. Konsep Dasar Maintenance Perubahan yang dibuat terhadap berkas dengan tujuan memperbaiki program dalam mengakses berkas tersebut. Ada dua cara yaitu : Restructuring Perubahan struktur berkas Misalnya : Panjang field diubah Penambahan field baru Reorganizing Perubahan organisasi berkas dari organisasi yang satu menjadi organisasi berkas yang lain Misalnya : dari organisasi berkas sequential menjadi berkas sequential diindeks dari langsung (direct) menjadi sequential (berurutan)

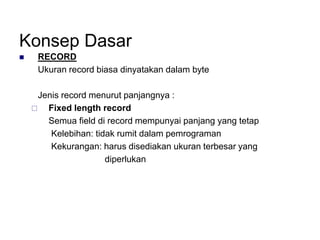

- 28. Konsep Dasar RECORD Ukuran record biasa dinyatakan dalam byte Jenis record menurut panjangnya : Fixed length record Semua field di record mempunyai panjang yang tetap Kelebihan: tidak rumit dalam pemrograman Kekurangan: harus disediakan ukuran terbesar yang diperlukan

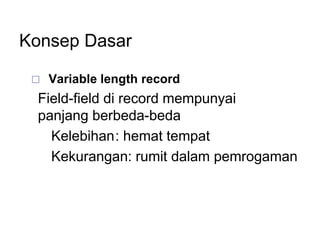

- 29. Konsep Dasar Variable length record Field-field di record mempunyai panjang berbeda-beda Kelebihan: hemat tempat Kekurangan: rumit dalam pemrogaman

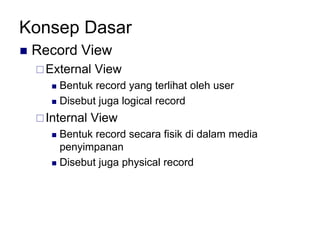

- 30. Konsep Dasar Record View External View Bentuk record yang terlihat oleh user Disebut juga logical record Internal View Bentuk record secara fisik di dalam media penyimpanan Disebut juga physical record

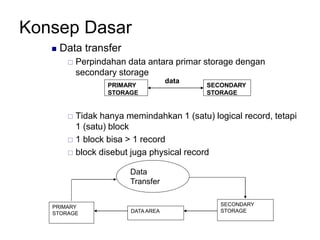

- 31. Konsep Dasar Data transfer Perpindahan data antara primar storage dengan secondary storage Tidak hanya memindahkan 1 (satu) logical record, tetapi 1 (satu) block 1 block bisa > 1 record block disebut juga physical record PRIMARY STORAGE SECONDARY STORAGE data PRIMARY STORAGE SECONDARY STORAGE Data Transfer DATA AREA

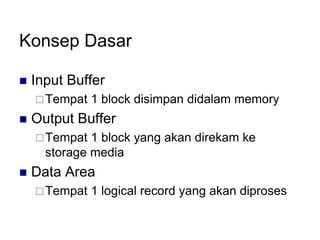

- 32. Konsep Dasar Input Buffer Tempat 1 block disimpan didalam memory Output Buffer Tempat 1 block yang akan direkam ke storage media Data Area Tempat 1 logical record yang akan diproses

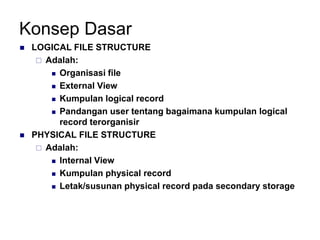

- 33. Konsep Dasar LOGICAL FILE STRUCTURE Adalah: Organisasi file External View Kumpulan logical record Pandangan user tentang bagaimana kumpulan logical record terorganisir PHYSICAL FILE STRUCTURE Adalah: Internal View Kumpulan physical record Letak/susunan physical record pada secondary storage

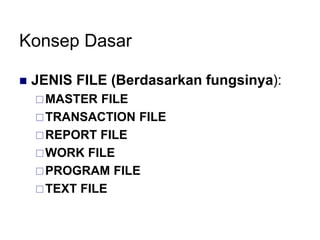

- 34. Konsep Dasar JENIS FILE (Berdasarkan fungsinya): MASTER FILE TRANSACTION FILE REPORT FILE WORK FILE PROGRAM FILE TEXT FILE

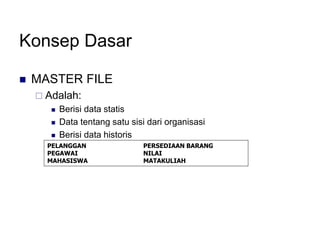

- 35. Konsep Dasar MASTER FILE Adalah: Berisi data statis Data tentang satu sisi dari organisasi Berisi data historis Isinya relatif permanen PELANGGAN PERSEDIAAN BARANG PEGAWAI NILAI MAHASISWA MATAKULIAH

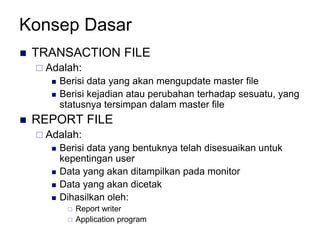

- 36. Konsep Dasar TRANSACTION FILE Adalah: Berisi data yang akan mengupdate master file Berisi kejadian atau perubahan terhadap sesuatu, yang statusnya tersimpan dalam master file REPORT FILE Adalah: Berisi data yang bentuknya telah disesuaikan untuk kepentingan user Data yang akan ditampilkan pada monitor Data yang akan dicetak Dihasilkan oleh: Report writer Application program

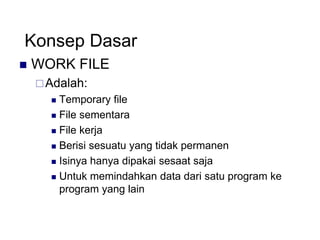

- 37. Konsep Dasar WORK FILE Adalah: Temporary file File sementara File kerja Berisi sesuatu yang tidak permanen Isinya hanya dipakai sesaat saja Untuk memindahkan data dari satu program ke program yang lain

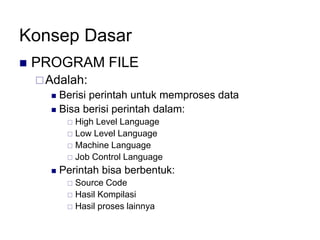

- 38. Konsep Dasar PROGRAM FILE Adalah: Berisi perintah untuk memproses data Bisa berisi perintah dalam: High Level Language Low Level Language Machine Language Job Control Language Perintah bisa berbentuk: Source Code Hasil Kompilasi Hasil proses lainnya

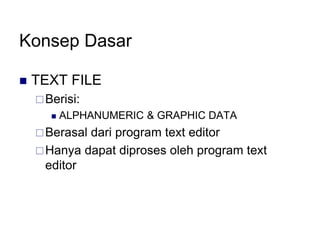

- 39. Konsep Dasar TEXT FILE Berisi: ALPHANUMERIC & GRAPHIC DATA Berasal dari program text editor Hanya dapat diproses oleh program text editor
