Il documento descrive il sistema di controllo e monitoraggio delle tracimazioni in zone esplosive mediante il dispositivo sofrel lt-us atex. Esso include funzionalità di autosorveglianza, diagnostica e gestione dei dati semplificata attraverso l'accesso IoT, con caratteristiche tecniche avanzate e certificazioni di sicurezza. Il sistema garantisce una lunga autonomia, comunicazione efficace e resistenza a condizioni ambientali difficili.
SOFREL LT-US Atex

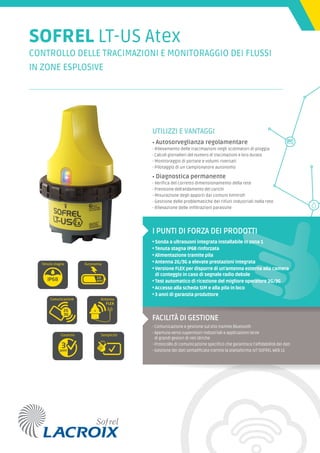

- 1. SOFREL LT-US Atex CONTROLLO DELLE TRACIMAZIONI E MONITORAGGIO DEI FLUSSI IN ZONE ESPLOSIVE UTILIZZI E VANTAGGI • Autosorveglianza regolamentare - Rilevamento delle tracimazioni negli scolmatori di pioggia - Calcoli giornalieri del numero di tracimazioni e loro durata - Monitoraggio di portate e volumi riversati - Pilotaggio di un campionatore autonomo • Diagnostica permanente - Verifica del corretto dimensionamento della rete - Previsione dell’andamento dei carichi - Misurazione degli apporti dai comuni limitrofi - Gestione delle problematiche dei rifiuti industriali nella rete - Rilevazione delle infiltrazioni parassite I PUNTI DI FORZA DEI PRODOTTI • Sonda a ultrasuoni integrata installabile in zona 1 • Tenuta stagna IP68 rinforzata • Alimentazione tramite pila • Antenna 2G/3G a elevate prestazioni integrata • Versione FLEX per disporre di un’antenna esterna alla camera di conteggio in caso di segnale radio debole • Test automatico di ricezione del migliore operatore 2G/3G • Accesso alla scheda SIM e alla pila in loco • 3 anni di garanzia produttore FACILITÀ DI GESTIONE - Comunicazione e gestione sul sito tramite Bluetooth - Apertura verso supervisori industriali e applicazioni terze di grandi gestori di reti idriche - Protocollo di comunicazione specifico che garantisce l’affidabilità dei dati - Gestione dei dati semplificata tramite la piattaforma IoT SOFREL WEB LS Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni Comunicazione Tenuta stagna Semplicità Autonomia Garanzia Antenna FLEX anni anni

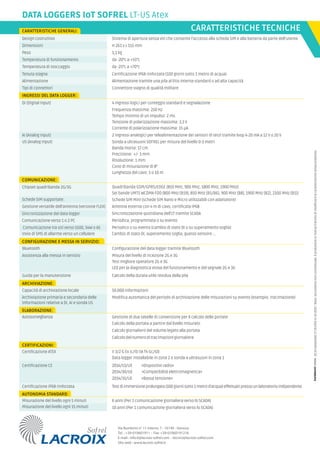

- 2. CARATTERISTICHE TECNICHE DATA LOGGERS IoT SOFREL LT-US Atex 4 Ingressi logici per conteggio standard e segnalazione Frequenza massima: 250 Hz Tempo minimo di un impulso: 2 ms Tensione di polarizzazione massima: 3,3V Corrente di polarizzazione massima: 15μA 2 ingressi analogici per telealimentazione dei sensori di terzi tramite loop 4-20 mA a 12 V o 20 V Sonda a ultrasuoni SOFREL per misura del livello 0-3 metri Banda morta: 17 cm Precisione: +/- 3 mm Risoluzione: 1 mm Cono di misurazione di 8° Lunghezza del cavo: 5 o 10 m Chipset quadribanda 2G/3G Schede SIM Mini (schede SIM Nano e Micro utilizzabili con adattatore) Gestione versatile dell’antenna (versione FLEX) Antenna esterna con 4 m di cavo, certificata IP68 Bluetooth Misura del livello di ricezione 2G e 3G Test migliore operatore 2G e 3G LED per la diagnostica visiva del funzionamento e del segnale 2G e 3G Guida per la manutenzione Calcolo della durata utile residua della pila Configurazione del data logger tramite Bluetooth Capacità di archiviazione locale 50.000 informazioni INGRESSI DEL DATA LOGGER: COMUNICAZIONE: CONFIGURAZIONE E MESSA IN SERVIZIO: ARCHIVIAZIONE: Quadribanda GSM/GPRS/EDGE (850 MHz, 900 MHz, 1800 MHz, 1900 MHz) Sei bande UMTS WCDMA FDD (800 MHz (B19), 850 MHz (B5/B6), 900 MHz (B8), 1900 MHz (B2), 2100 MHz (B1)) Modifica automatica del periodo di archiviazione delle misurazioni su evento (esempio: tracimazione) Gestione di due tabelle di conversione per il calcolo delle portate ELABORAZIONE: II 3/2 G Ex ic/ib IIA T4 Gc/Gb Data logger installabile in zona 2 e sonda a ultrasuoni in zona 1 CERTIFICAZIONI: 2014/30/UE «Compatibilità elettromagnetica» 2014/53/UE «Dispositivi radio» 2014/35/UE «Bassa tensione» Testdiimmersioneprolungata(100giornisotto1metrod’acqua)effettuatipressounlaboratorioindipendente Misurazione del livello ogni 5 minuti 6 anni (Per 1 comunicazione giornaliera verso lo SCADA) AUTONOMIA STANDARD: 10 anni (Per 1 comunicazione giornaliera verso lo SCADA) Via Bombrini n° 11 interno 7 - 16149 - Genova Tel. : +39-010601911 – Fax: +39-01060191216 E-mail : info.it@lacroix-sofrel.com – tecnici@lacroix-sofrel.com Sito web : www.lacroix-sofrel.it DI (Digital Input) AI (Analog Input) US (Analog Input) Schede SIM supportate: Misurazione del livello ogni 15 minuti Certificazione IP68 rinforzata Archiviazione primaria e secondaria delle informazioni relative a DI, AI e sonda US Assistenza alla messa in servizio Certificazione ATEX Certificazione CE DC35-DatasheetLT-USATEX-It-10-2019-Nota:documentononcontrattuale.Ilproduttoresiriservaildirittodimodificarelecaratteristichesenzapreavviso. Calcolo della portata a partire dal livello misurato Calcolo giornaliero del volume legato alla portata Calcolodelnumeroditracimazionigiornaliere Design costruttivo Sistema di apertura senza viti che consente l’accesso alla scheda SIM e alla batteria da parte dell’utente Dimensioni H 261 x L 155 mm Peso Autosorveglianza 1,1 kg Temperatura di funzionamento da -20°c a +55°c Temperatura di stoccaggio da -25°c a +70°c Tenuta stagna Certificazione IP68 rinforzata (100 giorni sotto 1 metro di acqua) Alimentazione Alimentazione tramite una pila al litio interna standard o ad alta capacità Tipi di connettori Connettore stagno di qualità militare CARATTERISTICHE GENERALI: Sincronizzazione quotidiana dell’LT tramite SCADA Comunicazione verso 1 o 2 PC Periodica, programmata o su evento Sincronizzazione del data logger Invio di SMS di allarme verso un cellulare Cambio di stato DI, superamento soglia, guasto sensore ... Comunicazione tra siti verso S500, S4W o AS Periodico o su evento (cambio di stato DI o su superamento soglia)
