Компания "НГТ-Холдинг" с 12-летним опытом работы на российском рынке сжиженного природного газа (СПГ) предлагает широкий спектр решений, включая производство газораспределительных и газонаполнительных станций, а также малотоннажное производство СПГ. Документ описывает детали инфраструктуры, логистики, регазификации и когенерационных установок, подчеркивая преимущества станций СПГ по сравнению с компрессорными. В завершение, "НГТ-Холдинг" предоставляет комплексные услуги для реализации проектов в сфере СПГ, включая проектирование и установку оборудования.
презентация спг
- 1. Оборудование и решения для рынка Сжиженного Природного Газа Профессионализм. Технологии. Опыт
- 2. О компании «НГТ-Холдинг» - группа предприятий 12 лет на газовом рынке Российской Федерации Производство Автоматизированных Газораспределительных Cтанций АГРС и УПТПГ Производство Автомобильных Газонаполнительных Компрессорных Станций АГНКС и ПАГЗ Производство автономных газовых котельных Производственные площади - 43 000 кв.м Численность 560 человек
- 3. О компании Партнеры «НГТ-Холдинг» в секторе сжиженного природного газа (СПГ)

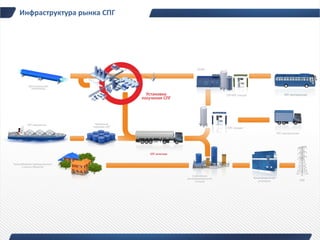

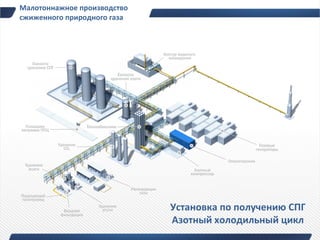

- 6. Малотоннажное производство сжиженного природного газа Установка по получению СПГ Азотный холодильный цикл
- 7. О компании Партнёр «НГТ-Холдинг» в сегменте установок малотоннажного производства СПГ

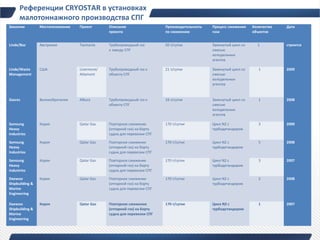

- 8. Референции CRYOSTAR в установках малотоннажного производства СПГ Заказчик Местоположение Проект Описание Производительность Процесс сжижения Количество Дата проекта по сжижению газа объектов Linde/Boc Австралия Tasmania Трубопроводный газ 50 т/сутки Замкнутый цикл со 1 строится к заводу СПГ смесью холодильных агентов Linde/Waste США Livermore/ Трубопроводный газ к 21 т/сутки Замкнутый цикл со 1 2009 Management Atlamont объекту СПГ смесью холодильных агентов Gasrec Великобритания Albury Трубопроводный газ к 16 т/сутки Замкнутый цикл со 1 2008 объекту СПГ смесью холодильных агентов Samsung Корея Qatar Gas Повторное сжижение 170 т/сутки Цикл N2 с 3 2009 Heavy (отпарной газ) на борту турбодетандером Industries судна для перевозки СПГ Samsung Корея Qatar Gas Повторное сжижение 170 т/сутки Цикл N2 с 5 2008 Heavy (отпарной газ) на борту турбодетандером Industries судна для перевозки СПГ Samsung Корея Qatar Gas Повторное сжижение 170 т/сутки Цикл N2 с 3 2007 Heavy (отпарной газ) на борту турбодетандером Industries судна для перевозки СПГ Daewoo Корея Qatar Gas Повторное сжижение 170 т/сутки Цикл N2 с 2 2008 Shipbuilding & (отпарной газ) на борту турбодетандером Marine судна для перевозки СПГ Engineering Daewoo Корея Qatar Gas Повторное сжижение 170 т/сутки Цикл N2 с 1 2007 Shipbuilding & (отпарной газ) на борту турбодетандером Marine судна для перевозки СПГ Engineering

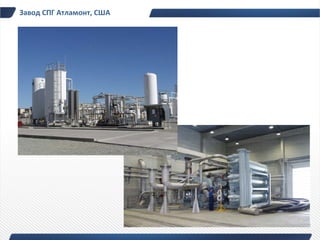

- 9. Завод СПГ Атламонт, США

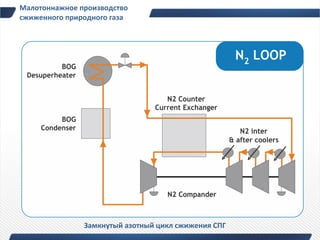

- 10. Малотоннажное производство сжиженного природного газа Замкнутый азотный цикл сжижения СПГ

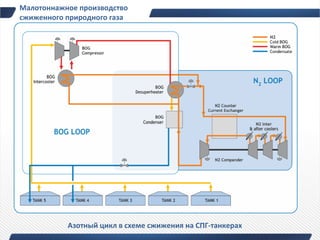

- 11. Малотоннажное производство сжиженного природного газа Азотный цикл в схеме сжижения на СПГ-танкерах

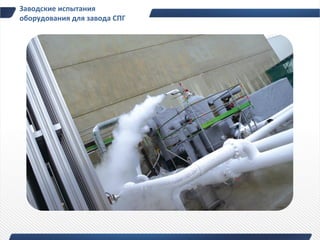

- 12. Заводские испытания оборудования для завода СПГ

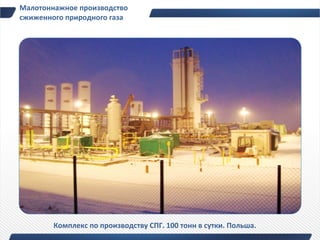

- 13. Малотоннажное производство сжиженного природного газа Комплекс по производству СПГ. 100 тонн в сутки. Польша.

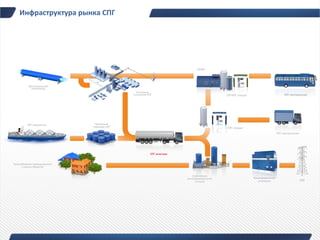

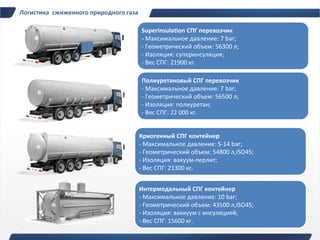

- 16. Логистика сжиженного природного газа Superinsulation СПГ перевозчик - Максимальное давление: 7 bar; - Геометрический объем: 56300 л; - Изоляция: суперинсуляция; - Вес СПГ: 21900 кг. Полиуретановый СПГ перевозчик - Максимальное давление: 7 bar; - Геометрический объем: 56500 л; - Изоляция: полиуретан; - Вес СПГ: 22 000 кг. Криогенный СПГ контейнер - Максимальное давление: 5-14 bar; - Геометрический объем: 54800 л,ISO45; - Изоляция: вакуум-перлит; - Вес СПГ: 21300 кг. Интермодальный СПГ контейнер - Максимальное давление: 10 bar; - Геометрический объем: 43500 л,ISO45; - Изоляция: ваккуум с инсуляцией; - Вес СПГ: 15600 кг.

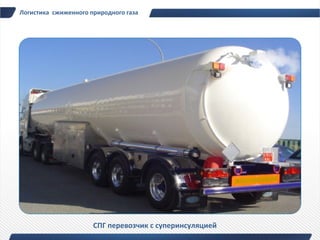

- 17. Логистика сжиженного природного газа СПГ перевозчик c суперинсуляцией

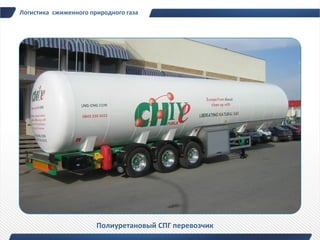

- 18. Логистика сжиженного природного газа Полиуретановый СПГ перевозчик
- 19. Логистика сжиженного природного газа Криогенный СПГ контейнер

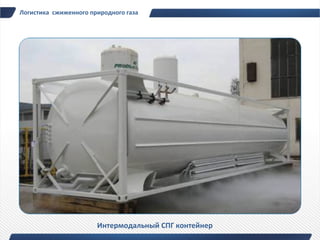

- 20. Логистика сжиженного природного газа Интермодальный СПГ контейнер

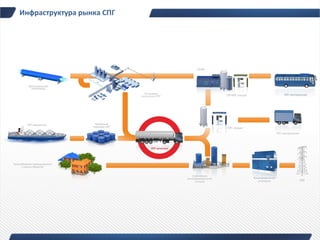

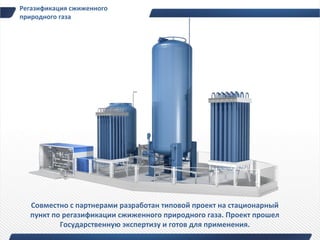

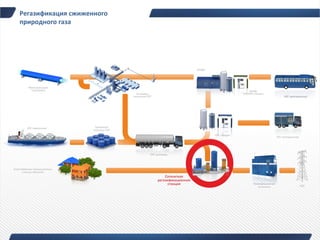

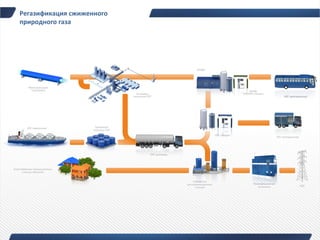

- 23. Регазификация сжиженного природного газа Совместно с партнерами разработан типовой проект на стационарный пункт по регазификации сжиженного природного газа. Проект прошел Государственную экспертизу и готов для применения.

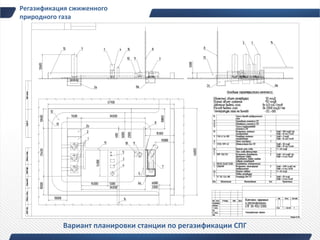

- 24. Регазификация сжиженного природного газа Вариант планировки станции по регазификации СПГ

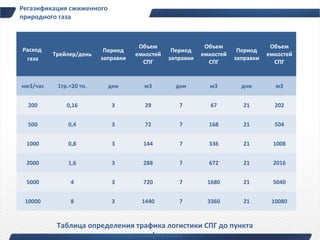

- 25. Регазификация сжиженного природного газа Объем Объем Объем Расход Период Период Период Трейлер/день емкостей емкостей емкостей газа заправки заправки заправки СПГ СПГ СПГ нм3/час 1тр.=20 тн. дни м3 дни м3 дни м3 200 0,16 3 29 7 67 21 202 500 0,4 3 72 7 168 21 504 1000 0,8 3 144 7 336 21 1008 2000 1,6 3 288 7 672 21 2016 5000 4 3 720 7 1680 21 5040 10000 8 3 1440 7 3360 21 10080 Таблица определения трафика логистики СПГ до пункта регазификации

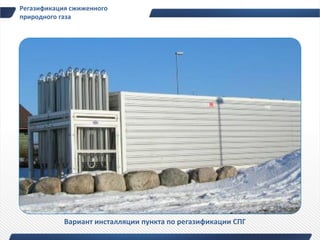

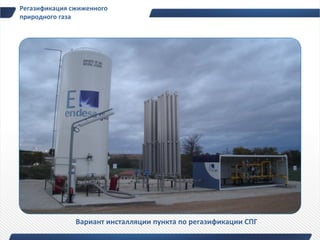

- 26. Регазификация сжиженного природного газа Вариант инсталляции пункта по регазификации СПГ
- 27. Регазификация сжиженного природного газа Вариант инсталляции пункта по регазификации СПГ

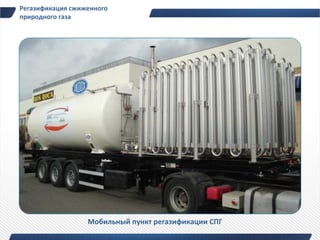

- 28. Регазификация сжиженного природного газа Мобильный пункт регазификации СПГ

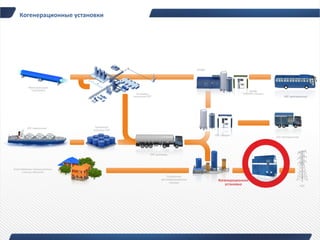

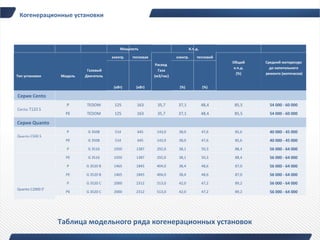

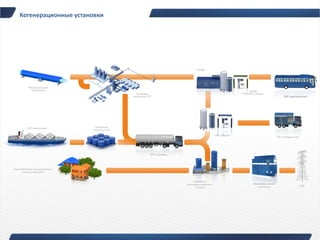

- 32. Когенерационные установки Мощность К.п.д. электр. тепловая электр. тепловой Общий Средний моторесурс Расход к.п.д. до капитального Газовый Газа (%) ремонта (моточасов) Тип установки Модель Двигатель (м3/час) (кВт) (кВт) (%) (%) Серия Cento P TEDOM 125 163 35,7 37,1 48,4 85,5 54 000 - 60 000 Cento T120 S PE TEDOM 125 163 35,7 37,1 48,4 85,5 54 000 - 60 000 Серия Quanto P G 3508 514 645 143,0 38,0 47,6 85,6 40 000 - 45 000 Quanto C500 S PE G 3508 514 645 143,0 38,0 47,6 85,6 40 000 - 45 000 P G 3516 1050 1387 292,0 38,1 50,3 88,4 56 000 - 64 000 PE G 3516 1050 1387 292,0 38,1 50,3 88,4 56 000 - 64 000 P G 3520 B 1465 1845 404,0 38,4 48,6 87,0 56 000 - 64 000 Quanto C1000 S PE G 3520 B 1465 1845 404,0 38,4 48,6 87,0 56 000 - 64 000 Quanto C1500 S¹ P G 3520 C 2000 2312 513,0 42,0 47,2 89,2 56 000 - 64 000 Quanto C2000 S¹ PE G 3520 C 2000 2312 513,0 42,0 47,2 89,2 56 000 - 64 000 Таблица модельного ряда когенерационных установок

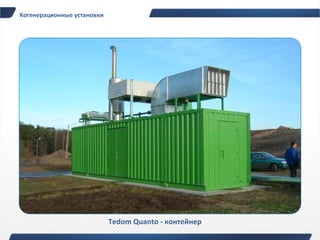

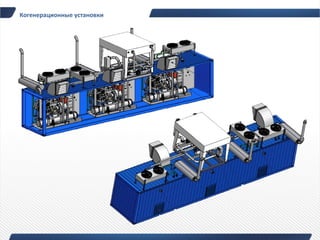

- 33. Когенерационные установки Tedom Quanto - контейнер

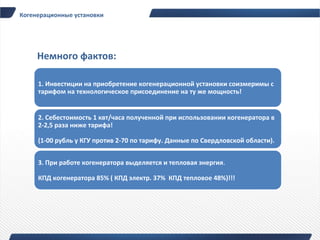

- 34. Когенерационные установки Немного фактов: 1. Инвестиции на приобретение когенерационной установки соизмеримы с тарифом на технологическое присоединение на ту же мощность! 2. Себестоимость 1 квт/часа полученной при использовании когенератора в 2-2,5 раза ниже тарифа! (1-00 рубль у КГУ против 2-70 по тарифу. Данные по Свердловской области). 3. При работе когенератора выделяется и тепловая энергия. КПД когенератора 85% ( КПД электр. 37% КПД тепловое 48%)!!!

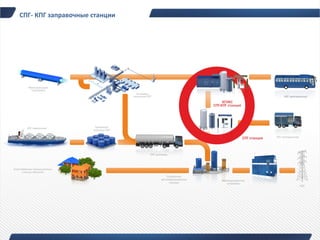

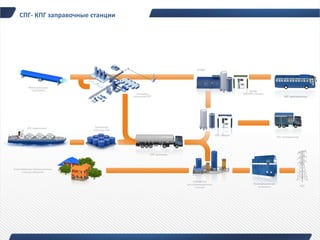

- 35. СПГ- КПГ заправочные станции
- 36. СПГ- КПГ заправочные станции

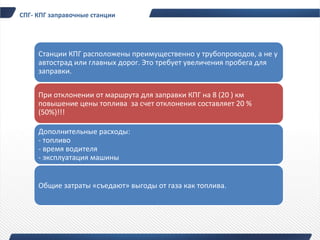

- 37. СПГ- КПГ заправочные станции Станции КПГ расположены преимущественно у трубопроводов, а не у автострад или главных дорог. Это требует увеличения пробега для заправки. При отклонении от маршрута для заправки КПГ на 8 (20 ) км повышение цены топлива за счет отклонения составляет 20 % (50%)!!! Дополнительные расходы: - топливо - время водителя - эксплуатация машины Общие затраты «съедают» выгоды от газа как топлива.

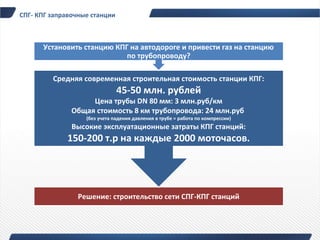

- 38. СПГ- КПГ заправочные станции Установить станцию КПГ на автодороге и привести газ на станцию по трубопроводу? Средняя современная строительная стоимость станции КПГ: 45-50 млн. рублей Цена трубы DN 80 мм: 3 млн.руб/км Общая стоимость 8 км трубопровода: 24 млн.руб (без учета падения давления в трубе = работа по компрессии) Высокие эксплуатационные затраты КПГ станций: 150-200 т.р на каждые 2000 моточасов. Решение: строительство сети СПГ-КПГ станций

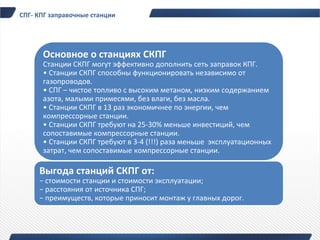

- 39. СПГ- КПГ заправочные станции Основное о станциях СКПГ Станции СКПГ могут эффективно дополнить сеть заправок КПГ. • Станции СКПГ способны функционировать независимо от газопроводов. • СПГ – чистое топливо с высоким метаном, низким содержанием азота, малыми примесями, без влаги, без масла. • Станции СКПГ в 13 раз экономичнее по энергии, чем компрессорные станции. • Станции СКПГ требуют на 25-30% меньше инвестиций, чем сопоставимые компрессорные станции. • Станции СКПГ требуют в 3-4 (!!!) раза меньше эксплуатационных затрат, чем сопоставимые компрессорные станции. Выгода станций СКПГ от: − стоимости станции и стоимости эксплуатации; − расстояния от источника СПГ; − преимуществ, которые приносит монтаж у главных дорог.

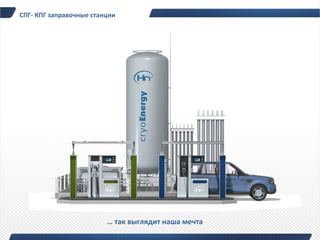

- 40. СПГ- КПГ заправочные станции … так выглядит наша мечта

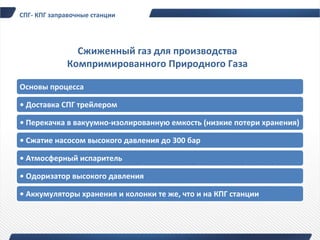

- 41. СПГ- КПГ заправочные станции Сжиженный газ для производства Компримированного Природного Газа Основы процесса • Доставка СПГ трейлером • Перекачка в вакуумно-изолированную емкость (низкие потери хранения) • Сжатие насосом высокого давления до 300 бар • Атмосферный испаритель • Одоризатор высокого давления • Аккумуляторы хранения и колонки те же, что и на КПГ станции

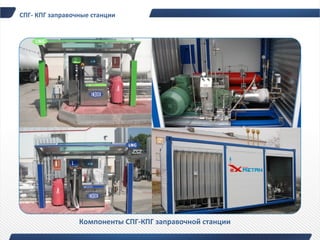

- 42. СПГ- КПГ заправочные станции Компоненты СПГ-КПГ заправочной станции

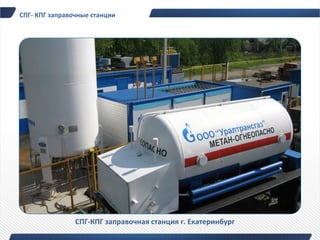

- 43. СПГ- КПГ заправочные станции СПГ-КПГ заправочная станция г. Екатеринбург

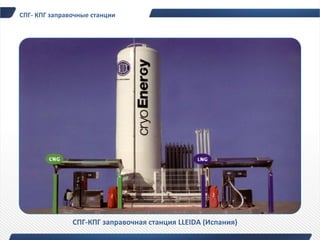

- 44. СПГ- КПГ заправочные станции СПГ-КПГ заправочная станция LLEIDA (Испания)

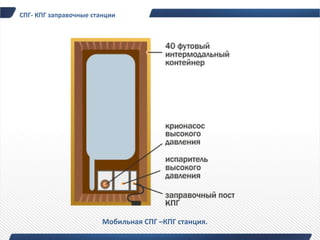

- 45. СПГ- КПГ заправочные станции Мобильная СПГ –КПГ станция.

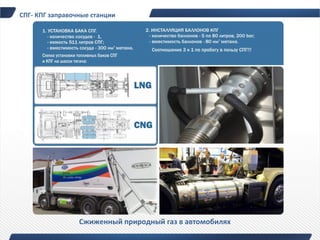

- 46. СПГ- КПГ заправочные станции Сжиженный природный газ в автомобилях
- 47. СПГ- КПГ заправочные станции «НГТ-Холдинг» предлагает весь комплекс услуг для сквозного воплощения бизнес-идеи в жизнь в сегменте рынка СПГ: Проектирование объектов инфраструктуры рынка сжиженного природного газа (установки по сжижению, пункты по регазификации, КПГ/СПГ станции); Производство и поставка технологического оборудования СПГ; Строительно-монтажные работы, пуско-наладка и сервисное обслуживание СПГ объектов.
