о моделях
- 1. Для того, чтобы перейти к моделям, нужно четко представлять себе что такое сам объект, его свойства и характеристики. Когда учащийся отчетливо видит объект, ему не составляет особого труда разобраться в модели, и форме ее представления. В своей деятельности — художественной, научной, практической — человек очень часто создает некоторый образ того объекта (процесса или явления), с которым ему приходится или придется иметь дело, — модель этого объекта. Создание этого образа всегда преследует некую цель. Модель важна не сама по себе, а как инструмент, облегчающий познание или наглядное представление. Например: • модель самолета предназначается для исследования его полетных свойств; • макет будущей застройки района создается с целью оценки предлагаемого архитектурного решения; • схема, чертеж или рисунок изделия используется для его изготовления; • макет строения кристаллической решетки молекул какого-либо вещества нужен для наглядного представления расположения атомов в пространстве; • с помощью текста, описывающего явление или процесс (процесс — это последовательная смена состояний объекта) передаются сведения об этом явлении или процессе другим людям. Например, когда вы описываете внешность какого-то человека или объясняете прохожему, как пройти в нужное ему место, вы занимаетесь моделированием (строите информационную модель). Когда вы создаете замки из песка на берегу реки или записываете условие задачи в виде формул, вы тоже моделируете. Прежде чем построить модель объекта (явления, процесса), необходимо выделить составляющие его элементы и связи между ними (провести системный анализ) и «перевести» (отобразить) полученную структуру в какую- либо заранее определенную форму— формализовать информацию.

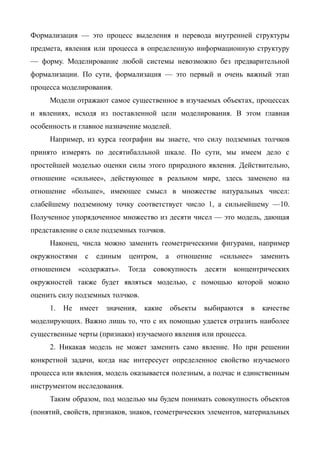

- 2. Формализация — это процесс выделения и перевода внутренней структуры предмета, явления или процесса в определенную информационную структуру — форму. Моделирование любой системы невозможно без предварительной формализации. По сути, формализация — это первый и очень важный этап процесса моделирования. Модели отражают самое существенное в изучаемых объектах, процессах и явлениях, исходя из поставленной цели моделирования. В этом главная особенность и главное назначение моделей. Например, из курса географии вы знаете, что силу подземных толчков принято измерять по десятибалльной шкале. По сути, мы имеем дело с простейшей моделью оценки силы этого природного явления. Действительно, отношение «сильнее», действующее в реальном мире, здесь заменено на отношение «больше», имеющее смысл в множестве натуральных чисел: слабейшему подземному точку соответствует число 1, а сильнейшему —10. Полученное упорядоченное множество из десяти чисел — это модель, дающая представление о силе подземных толчков. Наконец, числа можно заменить геометрическими фигурами, например окружностями с единым центром, а отношение «сильнее» заменить отношением «содержать». Тогда совокупность десяти концентрических окружностей также будет являться моделью, с помощью которой можно оценить силу подземных толчков. 1. Не имеет значения, какие объекты выбираются в качестве моделирующих. Важно лишь то, что с их помощью удается отразить наиболее существенные черты (признаки) изучаемого явления или процесса. 2. Никакая модель не может заменить само явление. Но при решении конкретной задачи, когда нас интересует определенное свойство изучаемого процесса или явления, модель оказывается полезным, а подчас и единственным инструментом исследования. Таким образом, под моделью мы будем понимать совокупность объектов (понятий, свойств, признаков, знаков, геометрических элементов, материальных

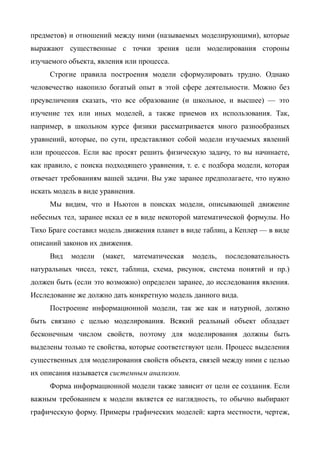

- 3. предметов) и отношений между ними (называемых моделирующими), которые выражают существенные с точки зрения цели моделирования стороны изучаемого объекта, явления или процесса. Строгие правила построения модели сформулировать трудно. Однако человечество накопило богатый опыт в этой сфере деятельности. Можно без преувеличения сказать, что все образование (и школьное, и высшее) — это изучение тех или иных моделей, а также приемов их использования. Так, например, в школьном курсе физики рассматривается много разнообразных уравнений, которые, по сути, представляют собой модели изучаемых явлений или процессов. Если вас просят решить физическую задачу, то вы начинаете, как правило, с поиска подходящего уравнения, т. е. с подбора модели, которая отвечает требованиям вашей задачи. Вы уже заранее предполагаете, что нужно искать модель в виде уравнения. Мы видим, что и Ньютон в поисках модели, описывающей движение небесных тел, заранее искал ее в виде некоторой математической формулы. Но Тихо Браге составил модель движения планет в виде таблиц, а Кеплер — в виде описаний законов их движения. Вид модели (макет, математическая модель, последовательность натуральных чисел, текст, таблица, схема, рисунок, система понятий и пр.) должен быть (если это возможно) определен заранее, до исследования явления. Исследование же должно дать конкретную модель данного вида. Построение информационной модели, так же как и натурной, должно быть связано с целью моделирования. Всякий реальный объект обладает бесконечным числом свойств, поэтому для моделирования должны быть выделены только те свойства, которые соответствуют цели. Процесс выделения существенных для моделирования свойств объекта, связей между ними с целью их описания называется системным анализом. Форма информационной модели также зависит от цели ее создания. Если важным требованием к модели является ее наглядность, то обычно выбирают графическую форму. Примеры графических моделей: карта местности, чертеж,

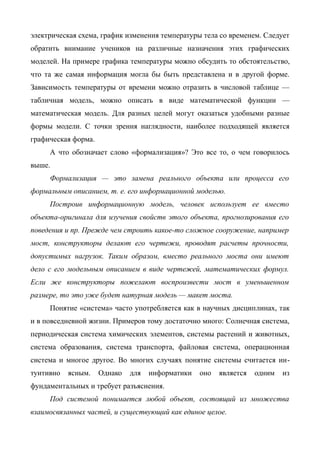

- 4. электрическая схема, график изменения температуры тела со временем. Следует обратить внимание учеников на различные назначения этих графических моделей. На примере графика температуры можно обсудить то обстоятельство, что та же самая информация могла бы быть представлена и в другой форме. Зависимость температуры от времени можно отразить в числовой таблице — табличная модель, можно описать в виде математической функции — математическая модель. Для разных целей могут оказаться удобными разные формы модели. С точки зрения наглядности, наиболее подходящей является графическая форма. А что обозначает слово «формализация»? Это все то, о чем говорилось выше. Формализация — это замена реального объекта или процесса его формальным описанием, т. е. его информационной моделью. Построив информационную модель, человек использует ее вместо объекта-оригинала для изучения свойств этого объекта, прогнозирования его поведения и пр. Прежде чем строить какое-то сложное сооружение, например мост, конструкторы делают его чертежи, проводят расчеты прочности, допустимых нагрузок. Таким образом, вместо реального моста они имеют дело с его модельным описанием в виде чертежей, математических формул. Если же конструкторы пожелают воспроизвести мост в уменьшенном размере, то это уже будет натурная модель — макет моста. Понятие «система» часто употребляется как в научных дисциплинах, так и в повседневной жизни. Примеров тому достаточно много: Солнечная система, периодическая система химических элементов, системы растений и животных, система образования, система транспорта, файловая система, операционная система и многое другое. Во многих случаях понятие системы считается ин- туитивно ясным. Однако для информатики оно является одним из фундаментальных и требует разъяснения. Под системой понимается любой объект, состоящий из множества взаимосвязанных частей, и существующий как единое целое.

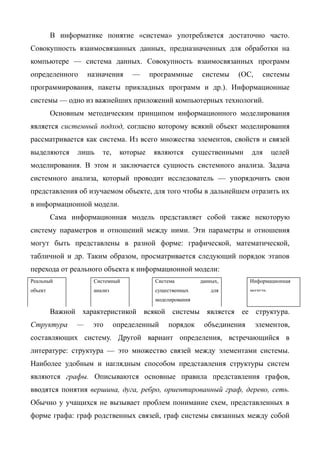

- 5. В информатике понятие «система» употребляется достаточно часто. Совокупность взаимосвязанных данных, предназначенных для обработки на компьютере — система данных. Совокупность взаимосвязанных программ определенного назначения — программные системы (ОС, системы программирования, пакеты прикладных программ и др.). Информационные системы — одно из важнейших приложений компьютерных технологий. Основным методическим принципом информационного моделирования является системный подход, согласно которому всякий объект моделирования рассматривается как система. Из всего множества элементов, свойств и связей выделяются лишь те, которые являются существенными для целей моделирования. В этом и заключается сущность системного анализа. Задача системного анализа, который проводит исследователь — упорядочить свои представления об изучаемом объекте, для того чтобы в дальнейшем отразить их в информационной модели. Сама информационная модель представляет собой также некоторую систему параметров и отношений между ними. Эти параметры и отношения могут быть представлены в разной форме: графической, математической, табличной и др. Таким образом, просматривается следующий порядок этапов перехода от реального объекта к информационной модели: Реальный Системный Система данных, Информационная объект анализ существенных для модель моделирования Важной характеристикой всякой системы является ее структура. Структура — это определенный порядок объединения элементов, составляющих систему. Другой вариант определения, встречающийся в литературе: структура — это множество связей между элементами системы. Наиболее удобным и наглядным способом представления структуры систем являются графы. Описываются основные правила представления графов, вводятся понятия вершина, дуга, ребро, ориентированный граф, дерево, сеть. Обычно у учащихся не вызывает проблем понимание схем, представленных в форме графа: граф родственных связей, граф системы связанных между собой

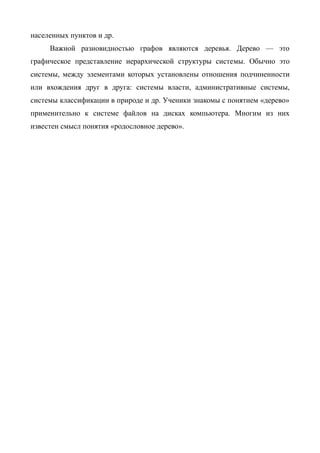

- 6. населенных пунктов и др. Важной разновидностью графов являются деревья. Дерево — это графическое представление иерархической структуры системы. Обычно это системы, между элементами которых установлены отношения подчиненности или вхождения друг в друга: системы власти, административные системы, системы классификации в природе и др. Ученики знакомы с понятием «дерево» применительно к системе файлов на дисках компьютера. Многим из них известен смысл понятия «родословное дерево».
