Документ описывает технологию восстановления свинцово-кислотных аккумуляторов, разработанную компанией ООО «Свэл Энерджи», которая позволяет восстанавливать аккумуляторы, подвергшиеся сульфатации. В результате проведённых испытаний восстановленные аккумуляторы демонстрируют паспортные характеристики и имеют низкий уровень брака, что подтверждается успешными проектами с крупными компаниями, такими как ОАО «Ростелеком». Таким образом, технология обеспечивает эффективное восстановление ресурсных характеристик аккумуляторов, что значительно сокращает расходы на их замену.
Восстановление аккумуляторов

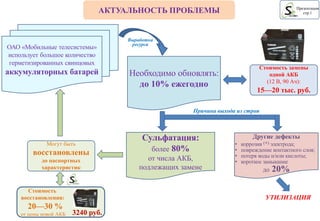

- 1. Стоимость восстановления: 20—30 % от цены новой АКБ Выработка ресурса УТИЛИЗАЦИЯ АКТУАЛЬНОСТЬ ПРОБЛЕМЫ ОАО «Мобильные телесистемы» использует большое количество герметизированных свинцовых аккумуляторных батарей Необходимо обновлять: до 10% ежегодно Стоимость замены одной АКБ (12 В, 90 Ач): 15—20 тыс. руб. Презентация стр.1 Другие дефекты • коррозия (+) электрода; • повреждение контактного слоя; • потеря воды и/или кислоты; • короткое замыкание до 20% Сульфатация: более 80% от числа АКБ, подлежащих замене Причина выхода из строя Могут быть восстановлены до паспортных характеристик 3240 руб.

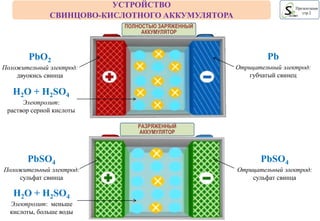

- 2. УСТРОЙСТВО СВИНЦОВО-КИСЛОТНОГО АККУМУЛЯТОРА Презентация стр.2 ПОЛНОСТЬЮ ЗАРЯЖЕННЫЙ АККУМУЛЯТОР РАЗРЯЖЕННЫЙ АККУМУЛЯТОР Pb Отрицательный электрод: губчатый свинец H2O + H2SO4 Электролит: раствор серной кислоты PbSO4 Отрицательный электрод: сульфат свинца PbSO4 Положительный электрод: сульфат свинца H2O + H2SO4 Электролит: меньше кислоты, больше воды PbO2 Положительный электрод: двуокись свинца

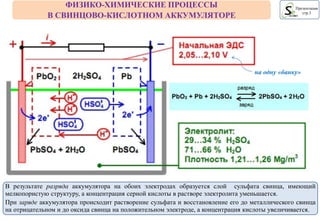

- 3. ФИЗИКО-ХИМИЧЕСКИЕ ПРОЦЕССЫ В СВИНЦОВО-КИСЛОТНОМ АККУМУЛЯТОРЕ Презентация стр.3 на одну «банку» В результате разряда аккумулятора на обоих электродах образуется слой сульфата свинца, имеющий мелкопористую структуру, а концентрация серной кислоты в растворе электролита уменьшается. При заряде аккумулятора происходит растворение сульфата и восстановление его до металлического свинца на отрицательном и до оксида свинца на положительном электроде, а концентрация кислоты увеличивается.

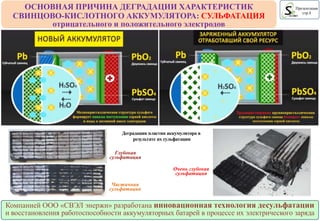

- 4. ОСНОВНАЯ ПРИЧИНА ДЕГРАДАЦИИ ХАРАКТЕРИСТИК СВИНЦОВО-КИСЛОТНОГО АККУМУЛЯТОРА: СУЛЬФАТАЦИЯ отрицательного и положительного электродов Презентация стр.4 Деградация пластин аккумулятора в результате их сульфатации Компанией ООО «СВЭЛ энержи» разработана инновационная технология десульфатации и восстановления работоспособности аккумуляторных батарей в процессе их электрического заряда Частичная сульфатация Глубокая сульфатация Очень глубокая сульфатация

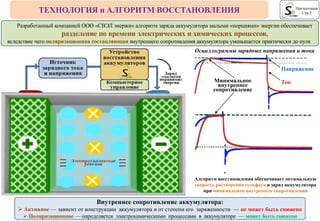

- 5. ТЕХНОЛОГИЯ и АЛГОРИТМ ВОССТАНОВЛЕНИЯ Внутреннее сопротивление аккумулятора: Активное — зависит от конструкции аккумулятора и от степени его заряженности — не может быть снижено Поляризационное — определяется электрохимическими процессами в аккумуляторе — может быть снижено Презентация Стр.5 Осциллограммы зарядных напряжения и тока Напряжение ТокМинимальное внутреннее сопротивление Разработанный компанией ООО «СВЭЛ энержи» алгоритм заряда аккумулятора малыми «порциями» энергии обеспечивает разделение по времени электрических и химических процессов, вследствие чего поляризационная составляющая внутреннего сопротивления аккумулятора уменьшается практически до нуля. Алгоритм восстановления обеспечивает оптимальную скорость растворения сульфата и заряд аккумулятора при минимальном внутреннем сопротивлении

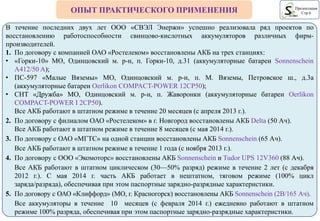

- 6. ОПЫТ ПРАКТИЧЕСКОГО ПРИМЕНЕНИЯ Презентация Стр.6 В течение последних двух лет ООО «СВЭЛ Энержи» успешно реализовала ряд проектов по восстановлению работоспособности свинцово-кислотных аккумуляторов различных фирм- производителей. 1. По договору с компанией ОАО «Ростелеком» восстановлены АКБ на трех станциях: • «Горки-10» MO, Одинцовский м. р-н, п. Горки-10, д.31 (аккумуляторные батареи Sonnenschein A412/50 A); • ПС-597 «Малые Вяземы» MO, Одинцовский м. р-н, п. М. Вяземы, Петровское ш., д.3а (аккумуляторные батареи Oerlikon COMPACT-POWER 12CP50); • CHT «Дружба» MO, Одинцовский м. р-н, п. Жаворонки (аккумуляторные батареи Oerlikon COMPACT-POWER I 2CP50). Все АКБ работают в штатном режиме в течение 20 месяцев (с апреля 2013 г.). 2. По договору с филиалом ОАО «Ростелеком» в г. Новгород восстановлены АКБ Delta (50 Ач). Все АКБ работают в штатном режиме в течение 8 месяцев (с мая 2014 г.). 3. По договору с ОАО «МГТС» на одной станции восстановлены АКБ Sonnenschein (65 Ач). Все АКБ работают в штатном режиме в течение 1 года (с ноября 2013 г.). 4. По договору с ООО «Экомоторс» восстановлены АКБ Sonnenschein и Tudor UPS 12V360 (88 Ач). Все АКБ работают в штатном циклическом (30—50% разряд) режиме в течение 2 лет (с декабря 2012 г.). С мая 2014 г. часть АКБ работает в нештатном, тяговом режиме (100% цикл заряда/разряда), обеспечивая при этом паспортные зарядно-разрядные характеристики. 5. По договору с ОАО «Клиффорд» (МО, г. Красногорск) восстановлены АКБ Sonnenschein (2В/165 Ач). Все аккумуляторы в течение 10 месяцев (с февраля 2014 г.) ежедневно работают в штатном режиме 100% разряда, обеспечивая при этом паспортные зарядно-разрядные характеристики.

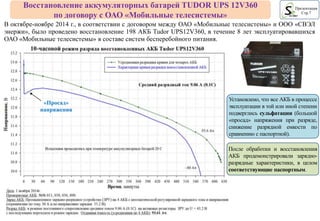

- 7. Восстановление аккумуляторных батарей TUDOR UPS 12V360 по договору с ОАО «Мобильные телесистемы» Презентация Стр.7 В октябре-ноябре 2014 г., в соответствии с договором между ОАО «Мобильные телесистемы» и ООО «СВЭЛ энержи», было проведено восстановление 198 АКБ Tudor UPS12V360, в течение 8 лет эксплуатировавшихся ОАО «Мобильные телесистемы» в составе систем бесперебойного питания. «Просад» напряжения Установлено, что все АКБ в процессе эксплуатации в той или иной степени подверглись сульфатации (большой «просад» напряжения при разряде, снижение разрядной емкости по сравнению с паспортной). После обработки и восстановления АКБ продемонстрировали зарядно- разрядные характеристики, в целом соответствующие паспортным.

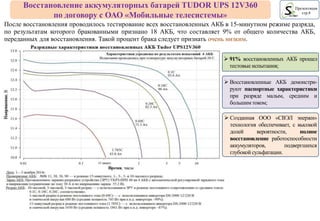

- 8. Восстановление аккумуляторных батарей TUDOR UPS 12V360 по договору с ОАО «Мобильные телесистемы» Презентация стр.8 После восстановления проводилось тестирование всех восстановленных АКБ в 15-минутном режиме разряда, по результатам которого бракованными признано 18 АКБ, что составляет 9% от общего количества АКБ, переданных для восстановления. Такой процент брака следует признать очень низким. 91% восстановленных АКБ прошел тестовые испытания; Созданная ООО «СВЭЛ энержи» технология обеспечивает, с высокой долей вероятности, полное восстановление работоспособности аккумуляторов, подвергшихся глубокой сульфатации. Восстановленные АКБ демонстри- руют паспортные характеристики при разряде малым, средним и большим током;

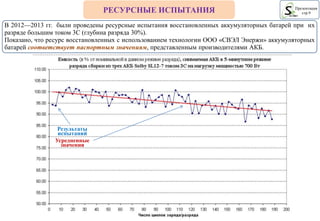

- 9. РЕСУРСНЫЕ ИСПЫТАНИЯ Презентация стр.9 В 2012—2013 гг. были проведены ресурсные испытания восстановленных аккумуляторных батарей при их разряде большим током 3С (глубина разряда 30%). Показано, что ресурс восстановленных с использованием технологии ООО «СВЭЛ Энержи» аккумуляторных батарей соответствует паспортным значениям, представленным производителями АКБ. Результаты испытаний Усредненные значения
